Roteamento de cabos do backplane da unidade de 2,5 polegadas
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do backplane da unidade de 2,5 polegadas.
Roteamento de cabos do backplane da unidade de 2,5 polegadas
Conecte o cabo de alimentação e os cabos de sinal ao backplane da unidade de 2,5 polegadas de acordo com as seções correspondentes:
Roteamento de cabos de alimentação do backplane da unidade de 2,5 polegadas
De acordo com a configuração dos conjuntos de placa riser frontal, consulte a seção correspondente para o roteamento de cabos de alimentação da unidade de 2,5 polegadas:

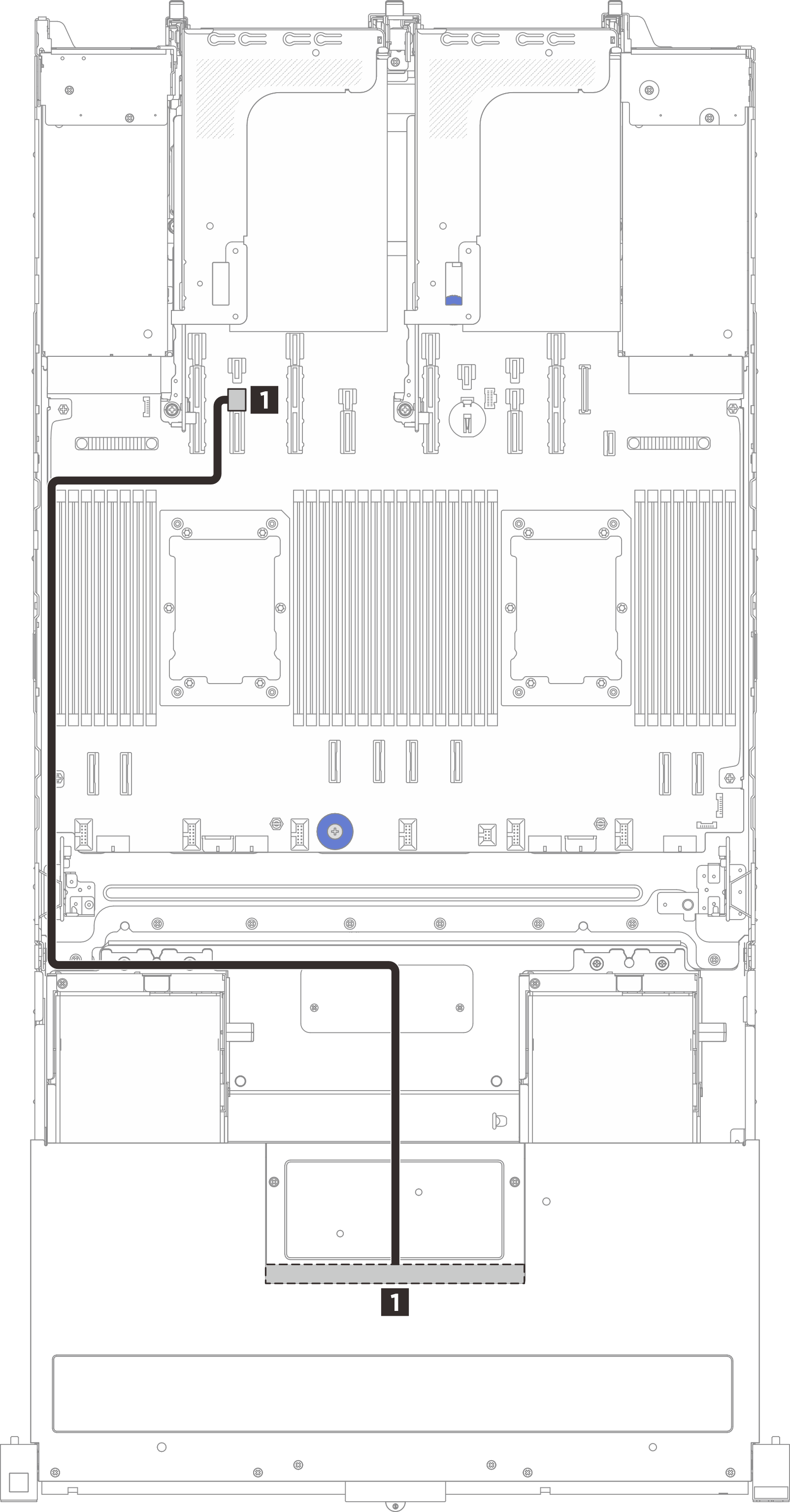

Configuração x8/x8/x8/x8
![]() | |||
De | Parede do cabo | Para | Comprimento do cabo |
1 Conector de energia em backplane de unidade de 2,5 polegadas | Parede do cabo esquerda | 1 Conector de energia 14 na placa do processador | 900 mm |

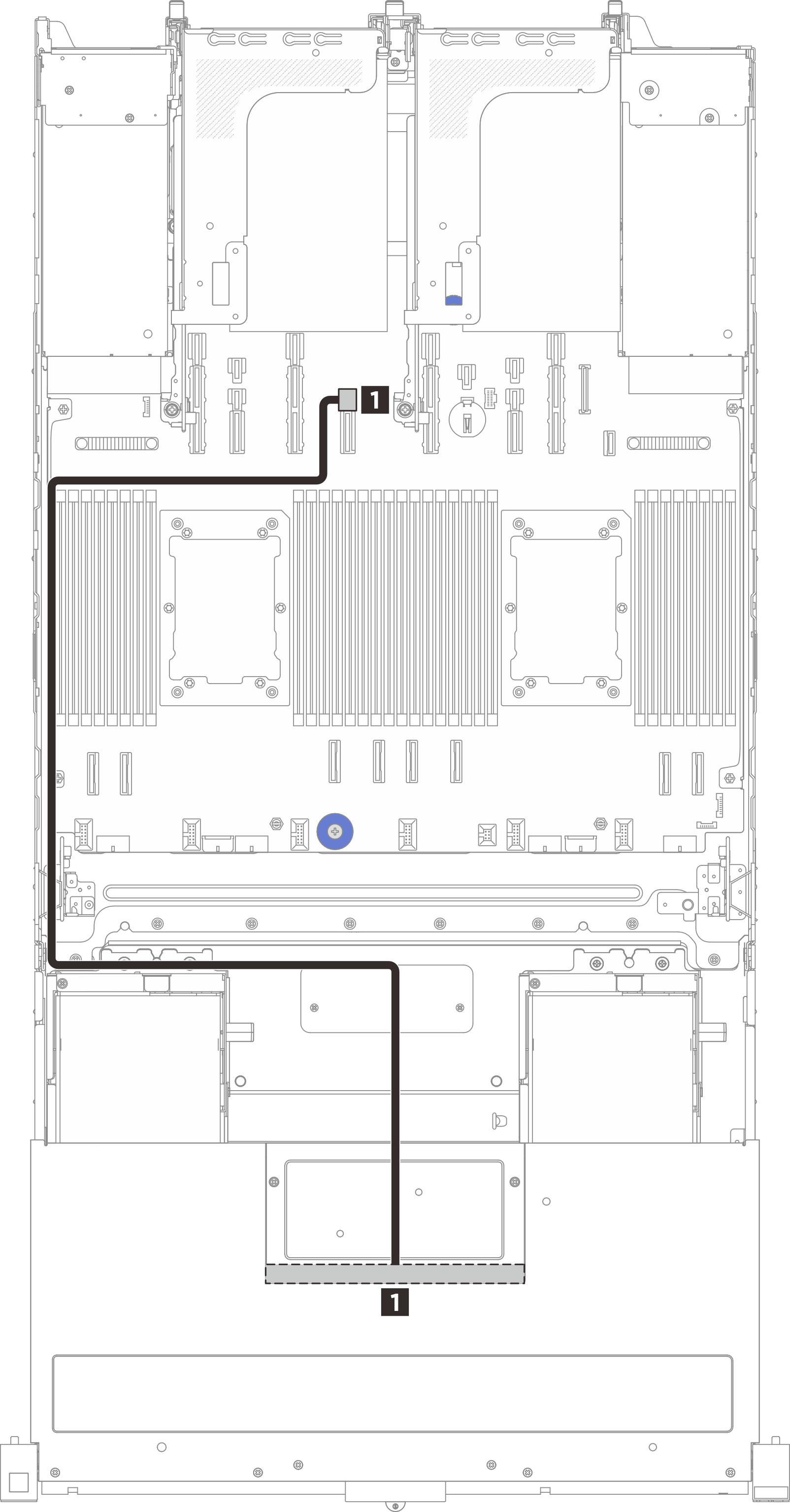

Configuração x16/x16
![]() | |||
De | Parede do cabo | Para | Comprimento do cabo |
1 Conector de energia em backplane de unidade de 2,5 polegadas | Parede do cabo esquerda | 1 Conector de energia 12 na placa do processador | 900 mm |
Roteamento de cabos de sinal do backplane da unidade de 2,5 polegadas
De acordo com a configuração, consulte a seção correspondente para o roteamento de cabos de sinal da unidade de 2,5 polegadas:
- Backplane SAS/SATA ou AnyBay (modo triplo) para adaptador RAID SFF
- Backplane SAS/SATA ou AnyBay (modo triplo) para adaptador RAID CFF interno (com um processador instalado)
- Backplane SAS/SATA ou AnyBay (modo triplo) para adaptador RAID CFF interno (com dois processadores instalados)
- Backplane NVMe
- Backplane AnyBay para adaptador RAID SFF
- Backplane AnyBay para adaptador RAID CFF interno

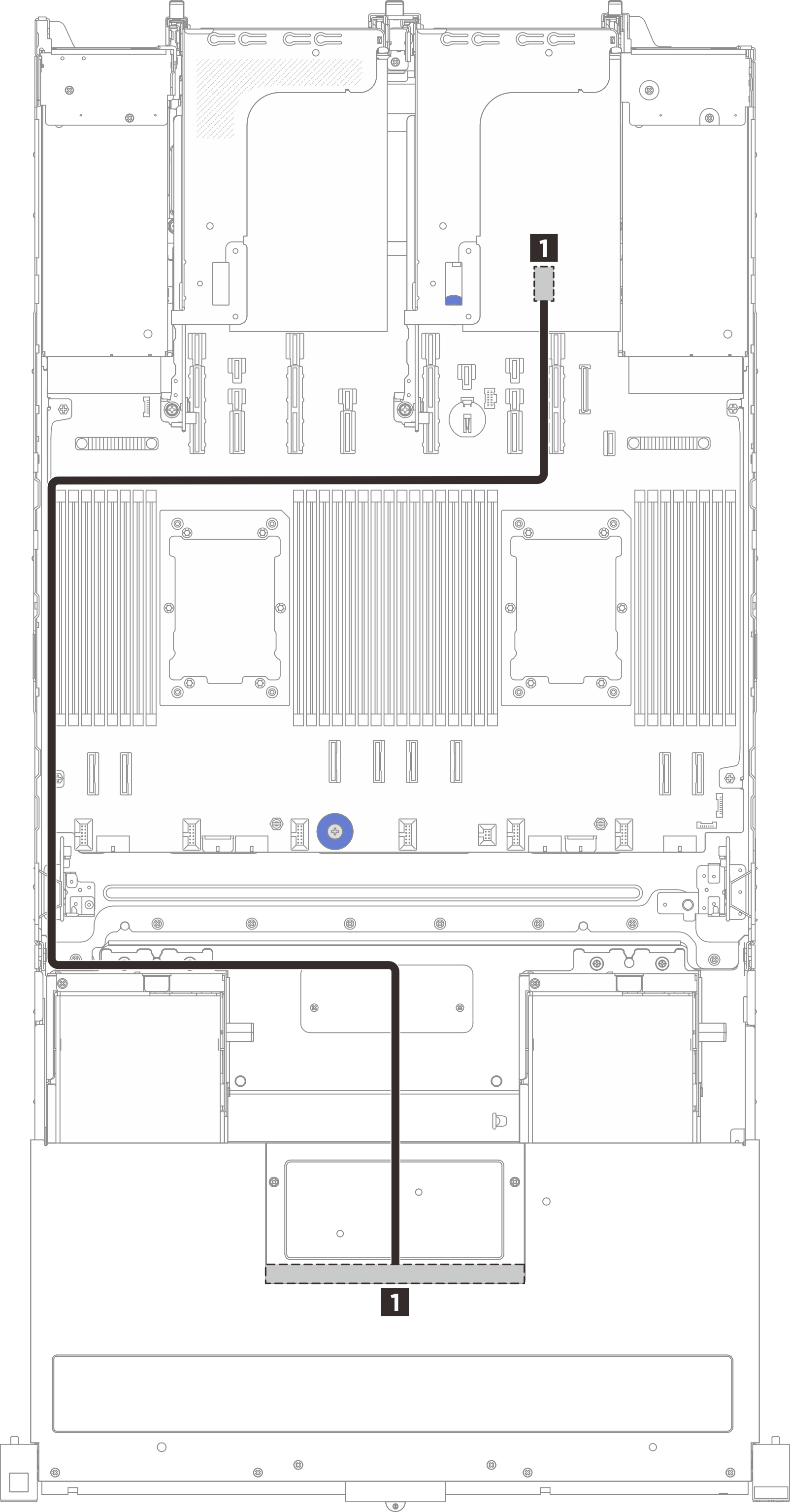

Backplane SAS/SATA ou AnyBay para adaptador RAID SFF
![]() | |||
De | Parede do cabo | Para | Comprimento do cabo |
1 Conector SAS em backplane de unidade de 2,5 polegadas | Parede do cabo esquerda | 1
| 1.020 mm |

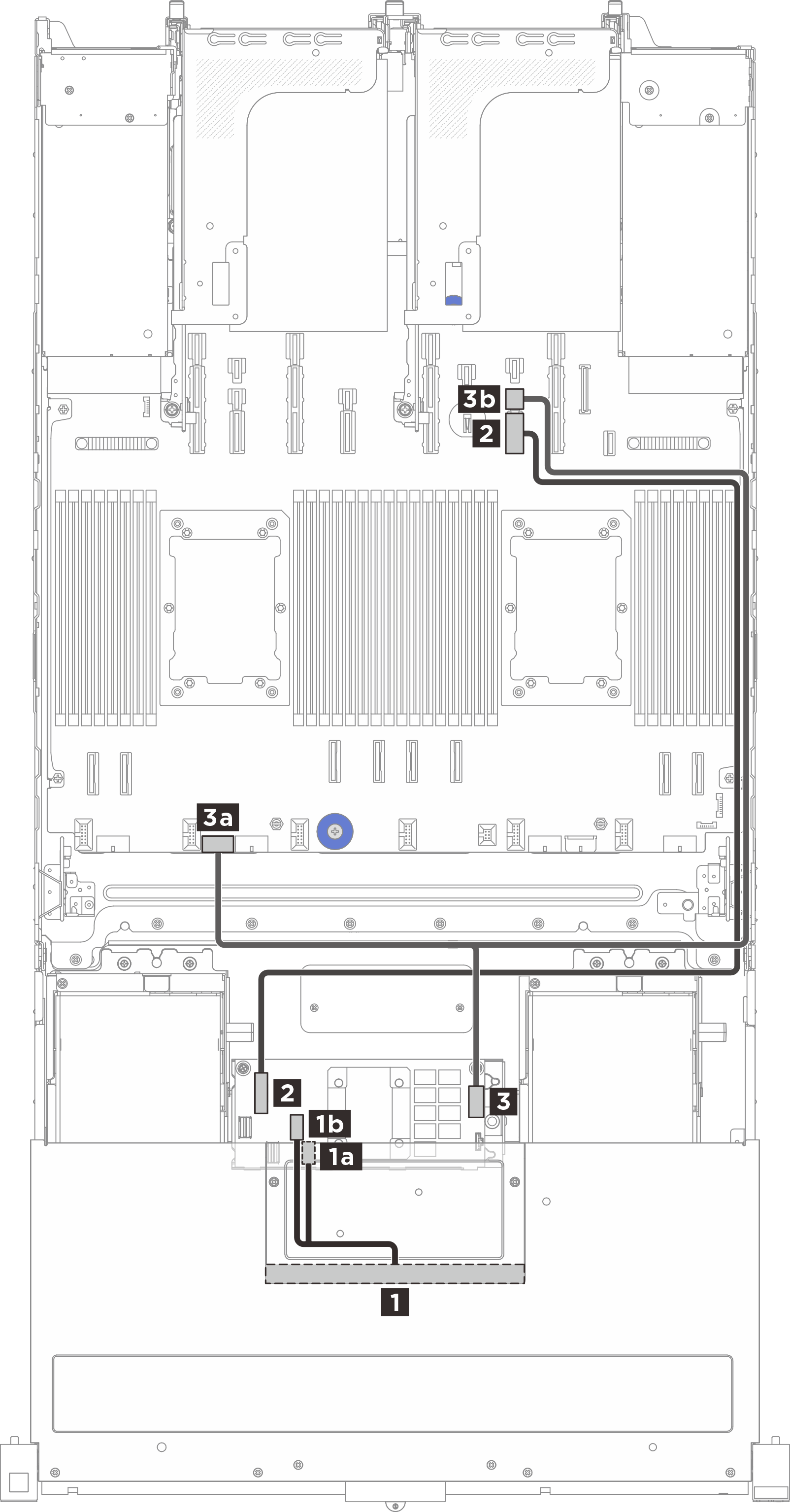

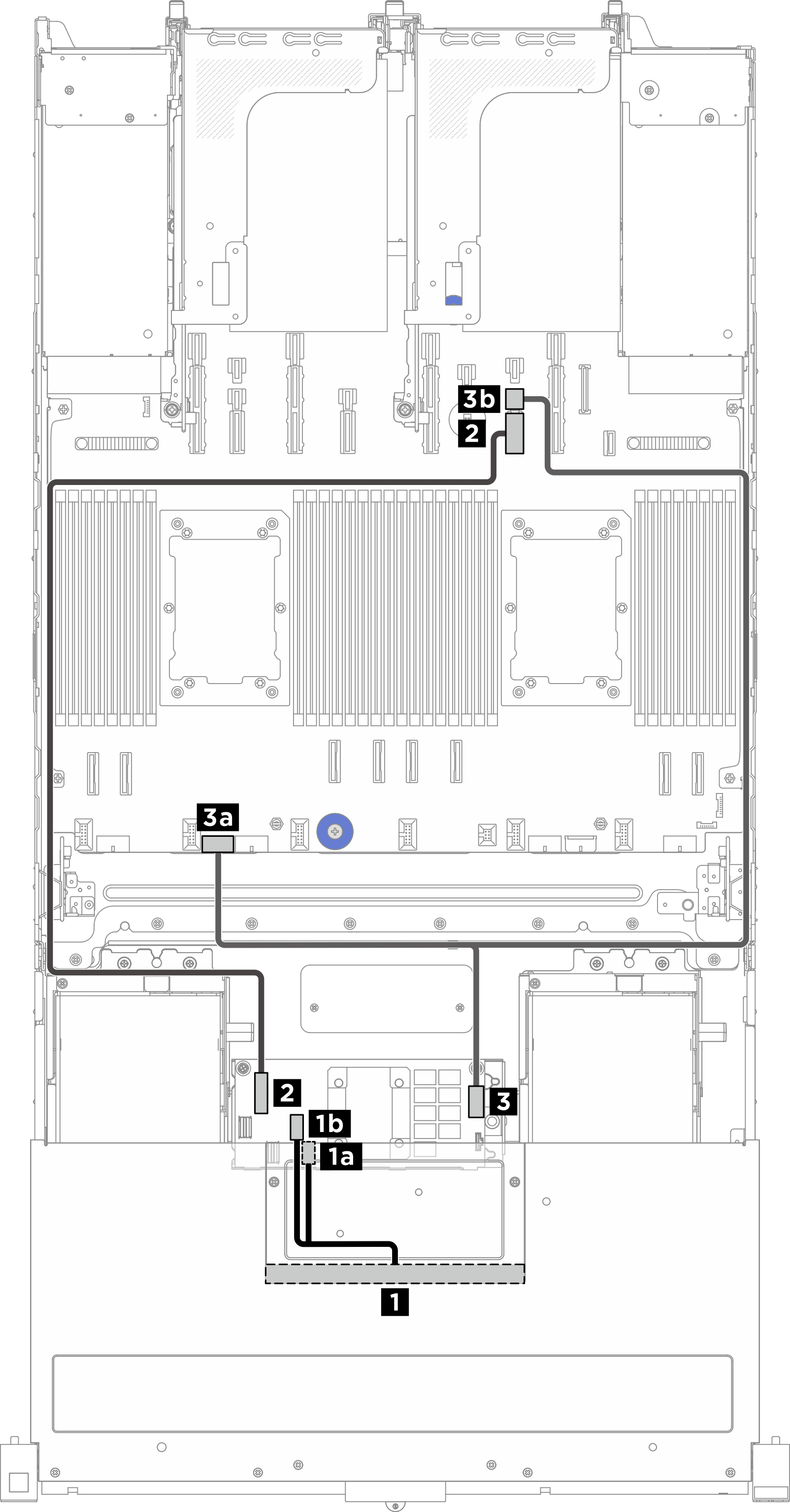

Backplane SAS/SATA ou AnyBay (modo triplo) para adaptador RAID CFF interno (com um processador instalado)
![]() | |||
De | Parede do cabo | Para (adaptador RAID CFF interno) | Comprimento do cabo |
1 Conector SAS em backplane de unidade de 2,5 polegadas | N/D | 1a Conector C0 | 140/140 mm |
1b Conector C1 | |||
2 Conector PCIe 10 na placa do processador | Parede do cabo direita | 2 Conector de entrada CFF | 900 mm |
3a Conector de energia RAID interno na placa do processador | N/D | 3 Conector de alimentação | 300/800 mm |
3b Conector de energia 10 na placa do processador | Parede do cabo direita |

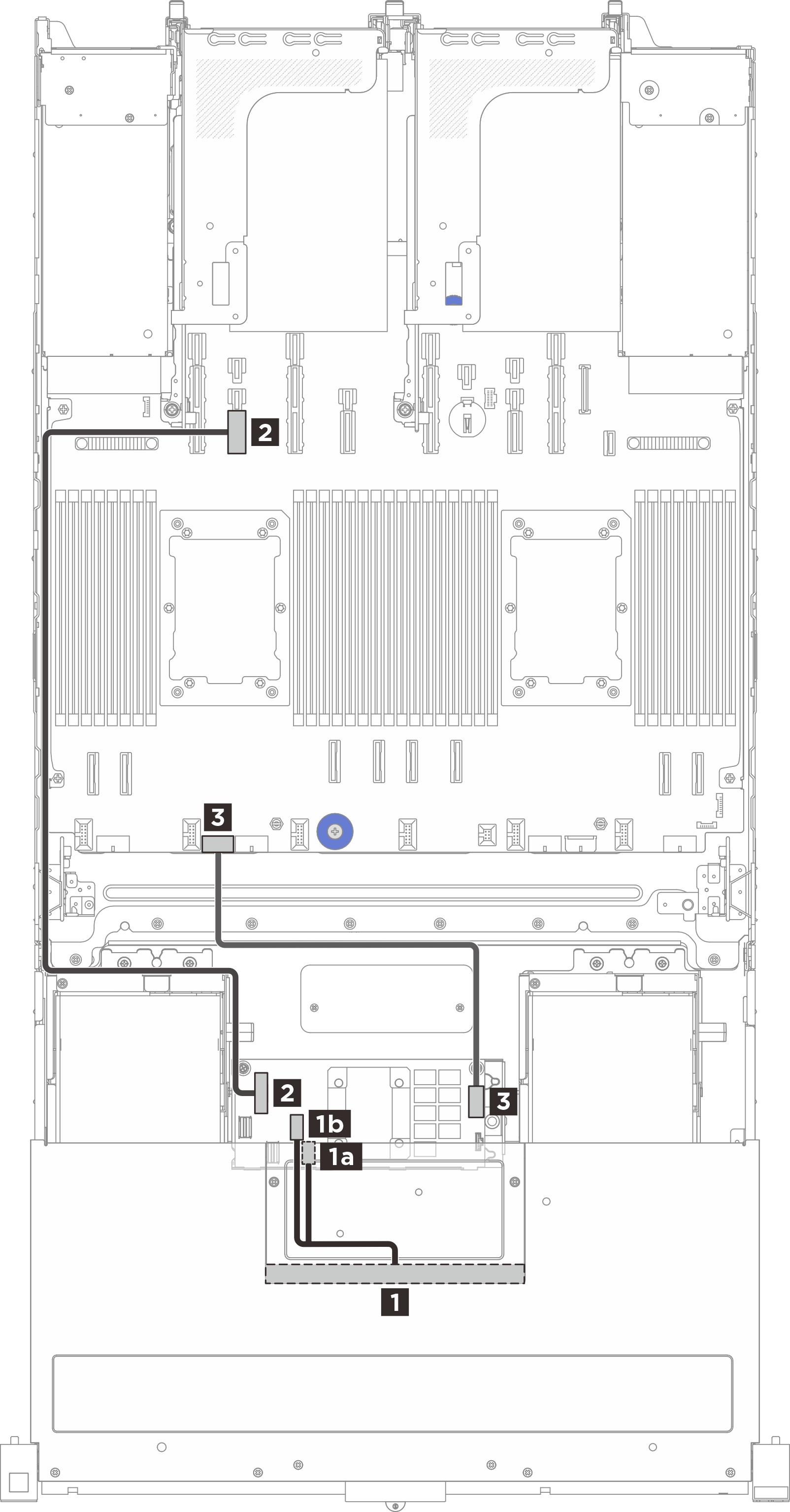

Backplane SAS/SATA ou AnyBay para adaptador RAID CFF interno (com dois processadores instalados)
![]() | |||
De | Parede do cabo | Para (adaptador RAID CFF interno) | Comprimento do cabo |
1 Conector SAS em backplane de unidade de 2,5 polegadas | N/D | 1a Conector C0 | 140/140 mm |
1b Conector C1 | |||
2 Conector PCIe 14 na placa do processador | Parede do cabo esquerda | 2 Conector de entrada CFF | 900 mm |
3 Conector de energia RAID interno na placa do processador | N/D | 3 Conector de alimentação | 300 mm |

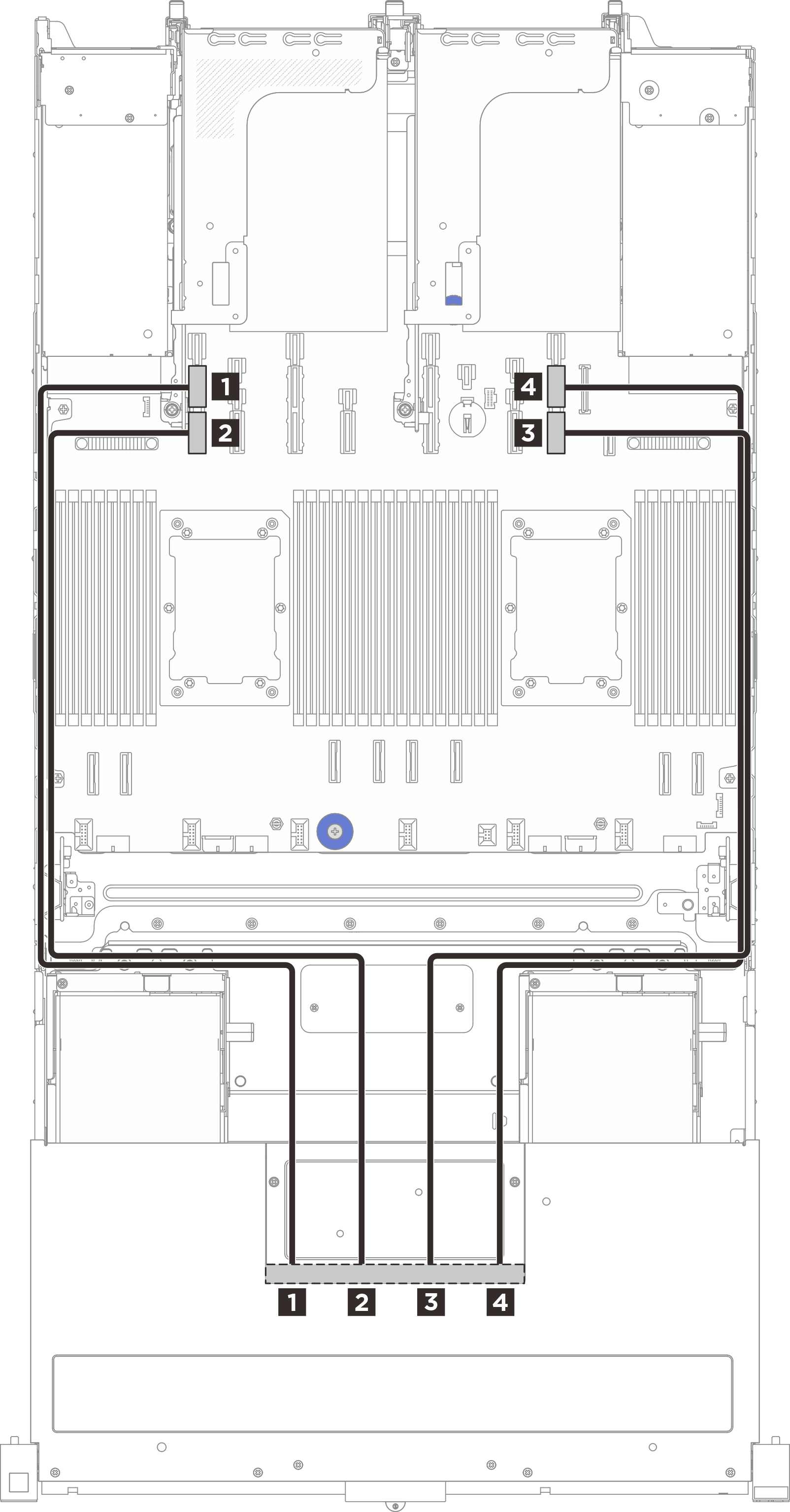

Backplane NVMe
![]() | |||
De (painel traseiro da unidade) | Parede do cabo | Para (placa do processador) | Comprimento do cabo |
1 Conector NVMe 0-1 | Parede do cabo esquerda | 1 Conector PCIe 15A | 800 mm |
2 Conector NVMe 2-3 | Parede do cabo esquerda | 2 Conector PCIe 15B | 800 mm |
3 Conector NVMe 4-5 | Parede do cabo direita | 3 Conector PCIe 9B | 800 mm |
4 Conector NVMe 6-7 | Parede do cabo direita | 4 Conector PCIe 9A | 800 mm |
Adaptador AnyBay backplane para SFF RAID
Cabo SAS/SATA | Cabo NVMe | ||||||
![]() | ![]() | ||||||
De | Parede do cabo | Para | Comprimento do cabo | De (painel traseiro da unidade) | Parede do cabo | Para (placa do processador) | Comprimento do cabo |
1 Conector SAS em backplane de unidade de 2,5 polegadas | Parede do cabo esquerda | 1
| 1.020 mm | 1 Conector NVMe 0-1 | Parede do cabo esquerda | 1 Conector PCIe 15A | 800 mm |
2 Conector NVMe 2-3 | Parede do cabo esquerda | 2 Conector PCIe 15B | 800 mm | ||||
3 Conector NVMe 4-5 | Parede do cabo direita | 3 Conector PCIe 9B | 800 mm | ||||
4 Conector NVMe 6-7 | Parede do cabo direita | 4 Conector PCIe 9A | 800 mm |
Backplane AnyBay para adaptador RAID CFF interno
Cabo SAS/SATA | Cabo NVMe | ||||||
![]() | ![]() | ||||||
De | Parede do cabo | Para (adaptador RAID CFF interno) | Comprimento do cabo | De (painel traseiro da unidade) | Parede do cabo | Para (placa do processador) | Comprimento do cabo |
1 Conector SAS em backplane de unidade de 2,5 polegadas | N/D | 1a Conector C0 | 140/140 mm | 1 Conector NVMe 0-1 | Parede do cabo esquerda | 1 Conector PCIe 15A | 800 mm |
1b Conector C1 | 2 Conector NVMe 2-3 | Parede do cabo esquerda | 2 Conector PCIe 15B | 800 mm | |||
2 Conector PCIe 14 na placa do processador | Parede do cabo esquerda | 2 Conector de entrada CFF | 900 mm | 3 Conector NVMe 4-5 | Parede do cabo direita | 3 Conector PCIe 9B | 800 mm |
3 Conector de energia RAID interno na placa do processador | N/D | 3 Conector de alimentação | 300 mm | 4 Conector NVMe 6-7 | Parede do cabo direita | 4 Conector PCIe 9A | 800 mm |
