2.5 インチ・ドライブ・バックプレーンのケーブル配線

2.5 インチ ドライブ・バックプレーンのケーブル配線方法については、このセクションの手順に従ってください。

2.5 インチ・ドライブ・バックプレーンのケーブル配線​

該当するセクションに従って、電源ケーブルと信号ケーブルを 2.5 インチ ドライブ・バックプレーンに接続してください。

2.5 インチ ドライブ・バックプレーンの電源ケーブルの配線​

前面ライザー・アセンブリーの構成に応じて、2.5 インチ ドライブの電源ケーブルの配線について、該当セクションを参照してください。

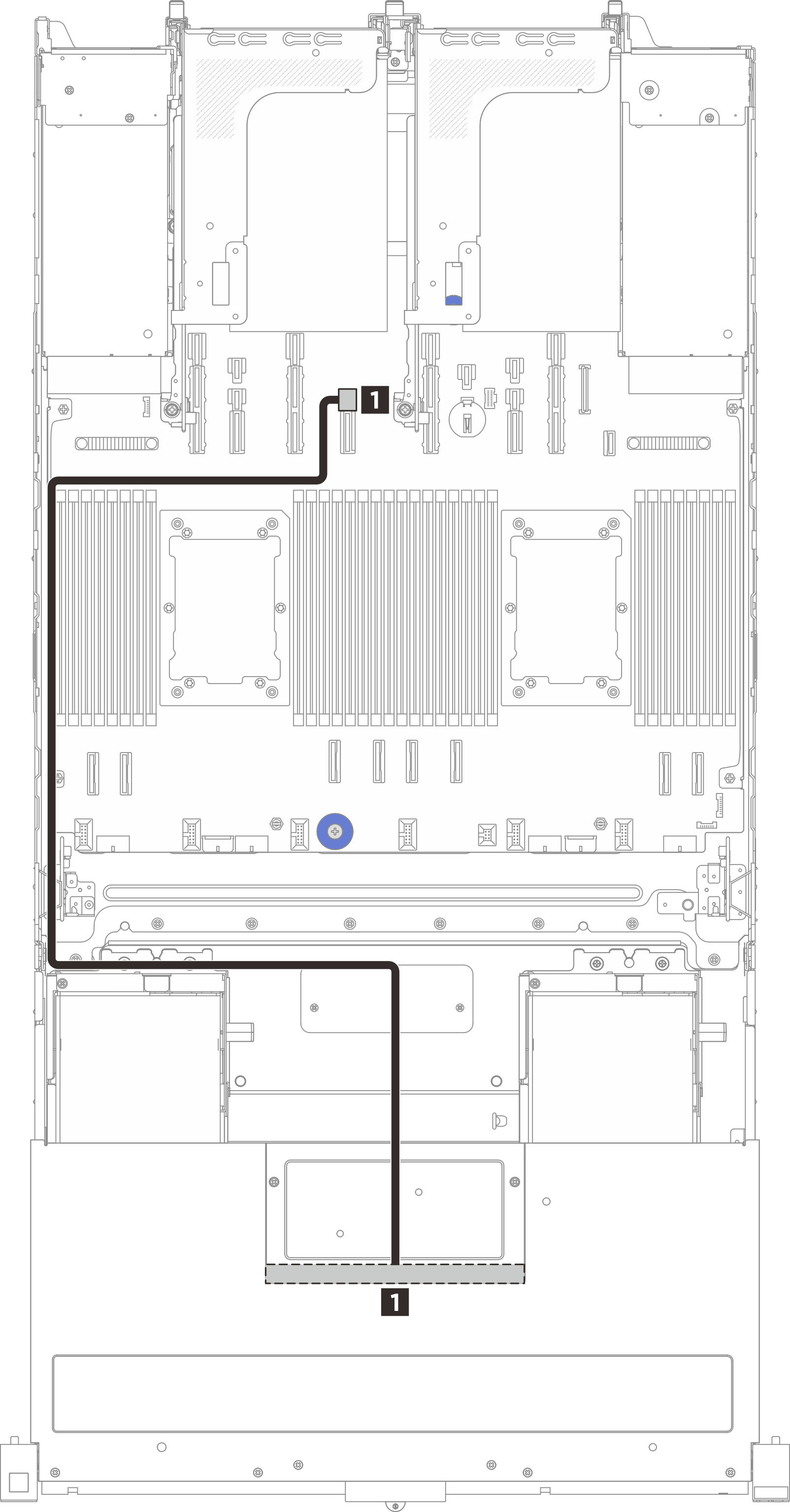

x8/x8/x8/x8 構成​



始点ケーブル壁終点ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の電源コネクターケーブル壁 (左)1 プロセッサー・ボードの電源コネクター 14900 mm

x16/x16 + SAS/SATA バックプレーン構成​



始点ケーブル壁終点ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の電源コネクターケーブル壁 (左)1 プロセッサー・ボードの電源コネクター 14900 mm

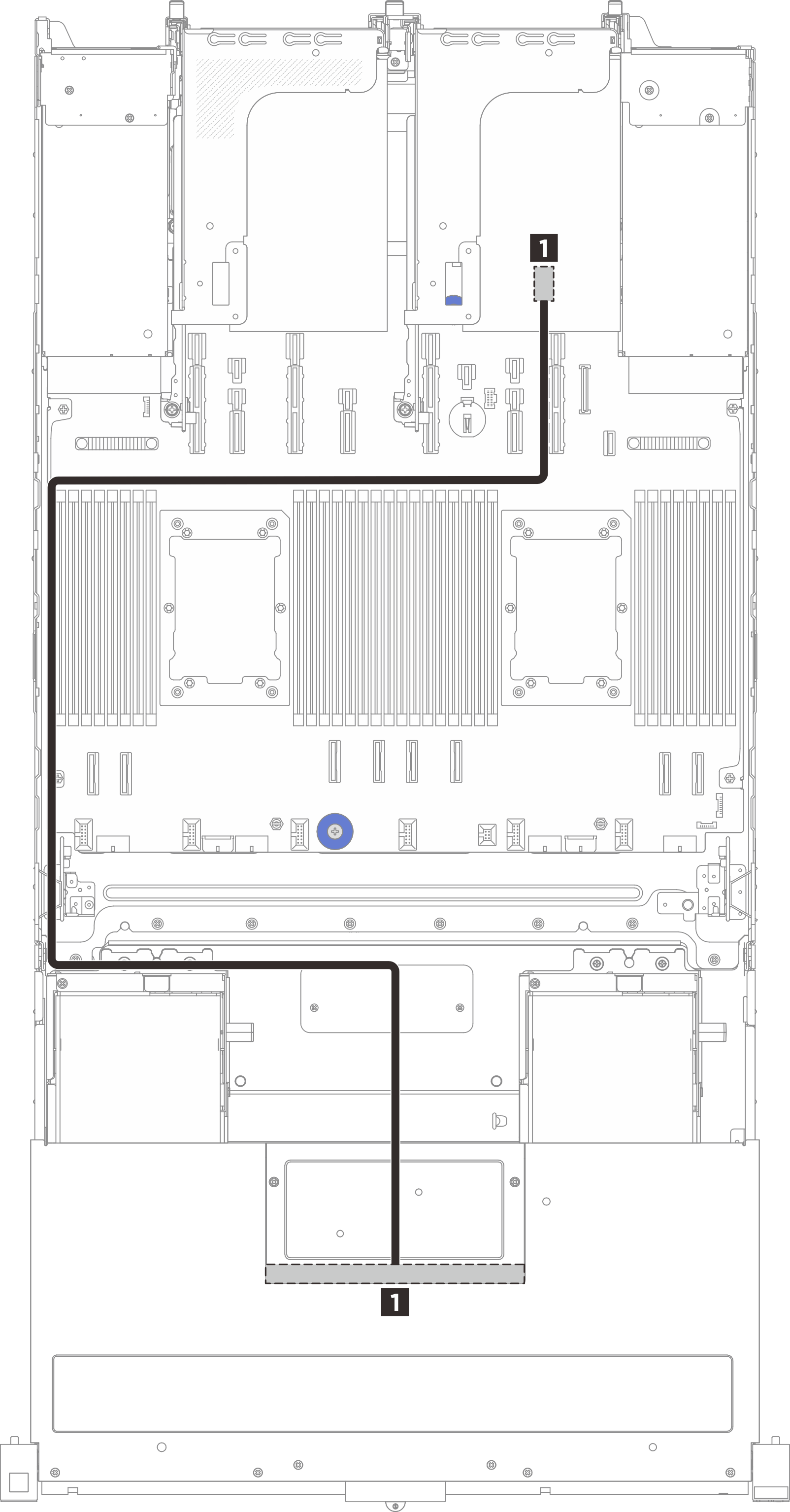

x16/x16 + NVMe/AnyBay バックプレーン構成​



始点ケーブル壁終点ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の電源コネクターケーブル壁 (左)1 プロセッサー・ボード上の電源コネクター 12900 mm

2.5 インチ ドライブ・バックプレーンの信号ケーブルの配線​

構成に応じて、2.5 インチ ドライブの信号ケーブルの配線について、該当セクションを参照してください。

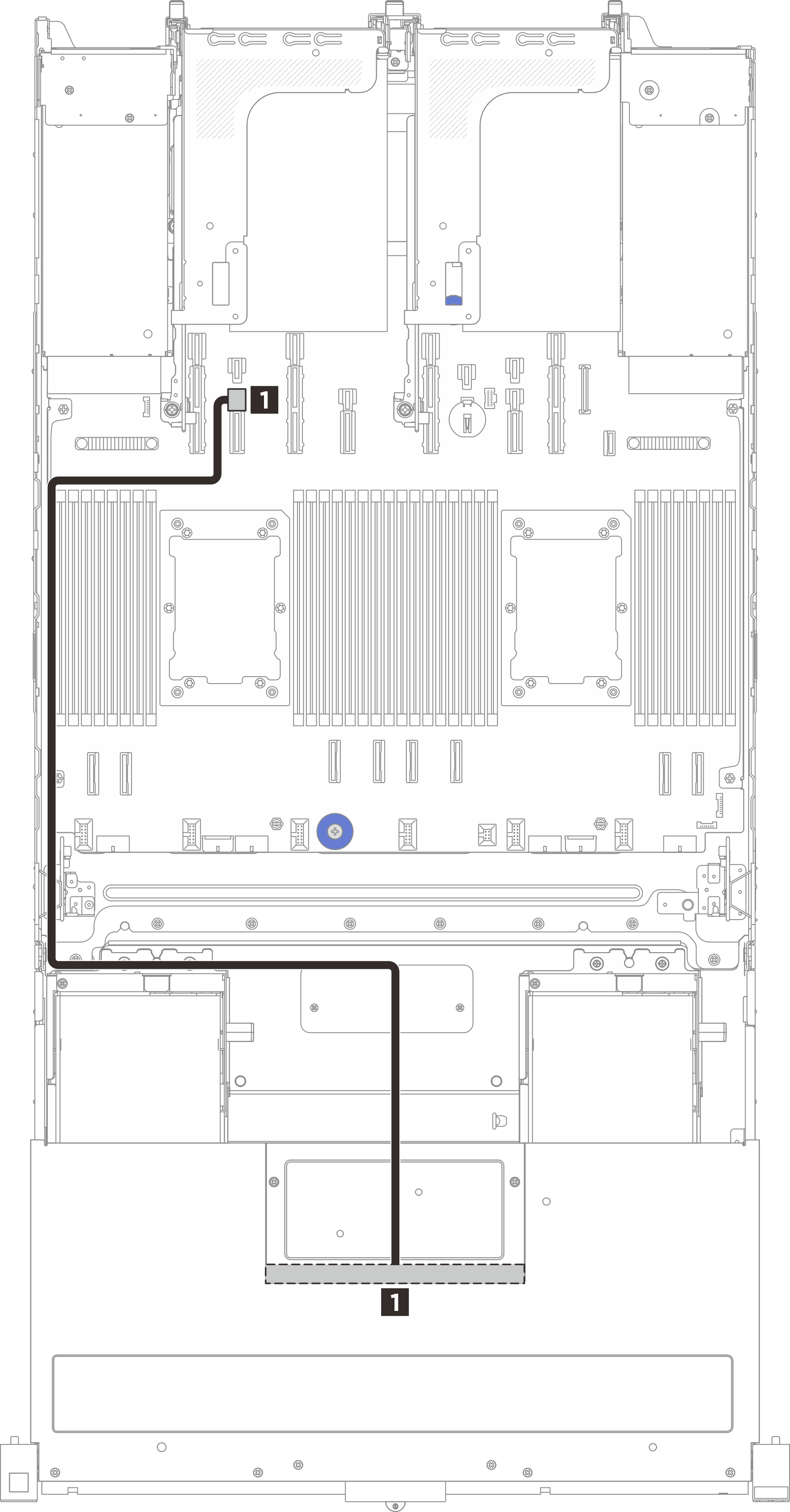

SAS/SATA または AnyBay (トライモード) バックプレーンから SFF RAID アダプター​



始点ケーブル壁終点ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクターケーブル壁 (左)1
  • Gen3 RAID アダプター: C0C1 コネクター
  • Gen4 RAID アダプター: C0 コネクター
1,020 mm

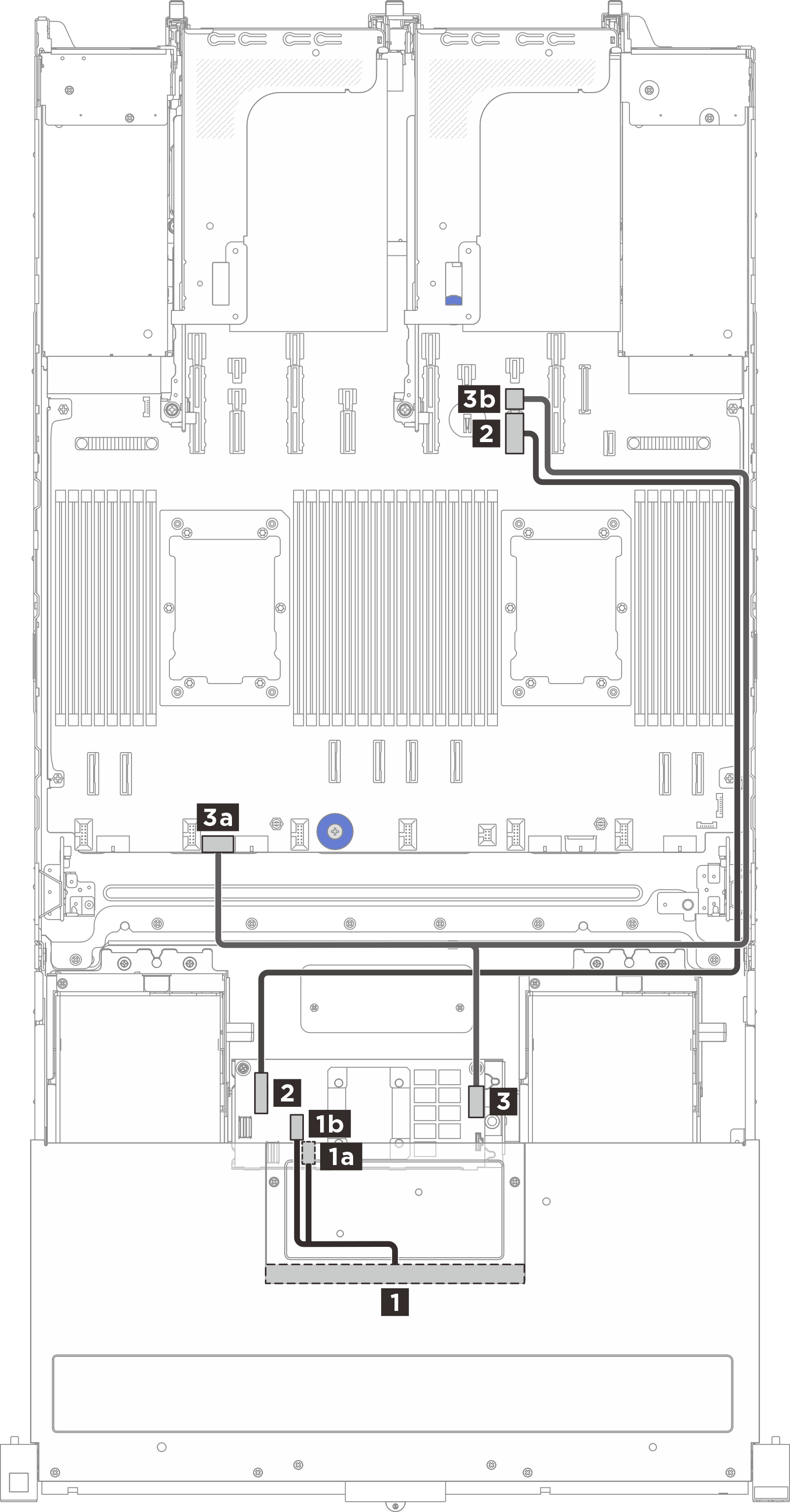

SAS/SATA または AnyBay (トライモード) バックプレーンから内部 CFF RAID アダプター (1 CPU)​



始点ケーブル壁終点 (内蔵 CFF RAID アダプター)ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクター該当なし1a C0 コネクター140/140 mm
1b C1 コネクター
2 プロセッサー・ボード上の PCIe コネクター 10ケーブル壁 (右)2 CFF 入力コネクター900 mm
3a プロセッサー・ボード上の内蔵 RAID 電源コネクター該当なし3 電源コネクター300/800 mm
3b プロセッサー・ボード上の電源コネクター 10ケーブル壁 (右)

SAS/SATA または AnyBay (トライモード) バックプレーンから内部 CFF RAID アダプター (1CPU + 前面高ワット GPU)​



始点ケーブル壁終点 (内蔵 CFF RAID アダプター)ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクター該当なし1a C0 コネクター140/140 mm
1b C1 コネクター
2 プロセッサー・ボード上の PCIe コネクター 10ケーブル壁 (左)2 CFF 入力コネクター900 mm
3a プロセッサー・ボード上の内蔵 RAID 電源コネクター該当なし3 電源コネクター300/800 mm
3b プロセッサー・ボード上の電源コネクター 10ケーブル壁 (右)

SAS/SATA または AnyBay (トライモード) バックプレーンから内部 CFF RAID アダプター (2 CPU)​



始点ケーブル壁終点 (内蔵 CFF RAID アダプター)ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクター該当なし1a C0 コネクター140/140 mm
1b C1 コネクター
2 プロセッサー・ボード上の PCIe コネクター 14ケーブル壁 (左)2 CFF 入力コネクター900 mm
3 プロセッサー・ボード上の内蔵 RAID 電源コネクター該当なし3 電源コネクター300 mm

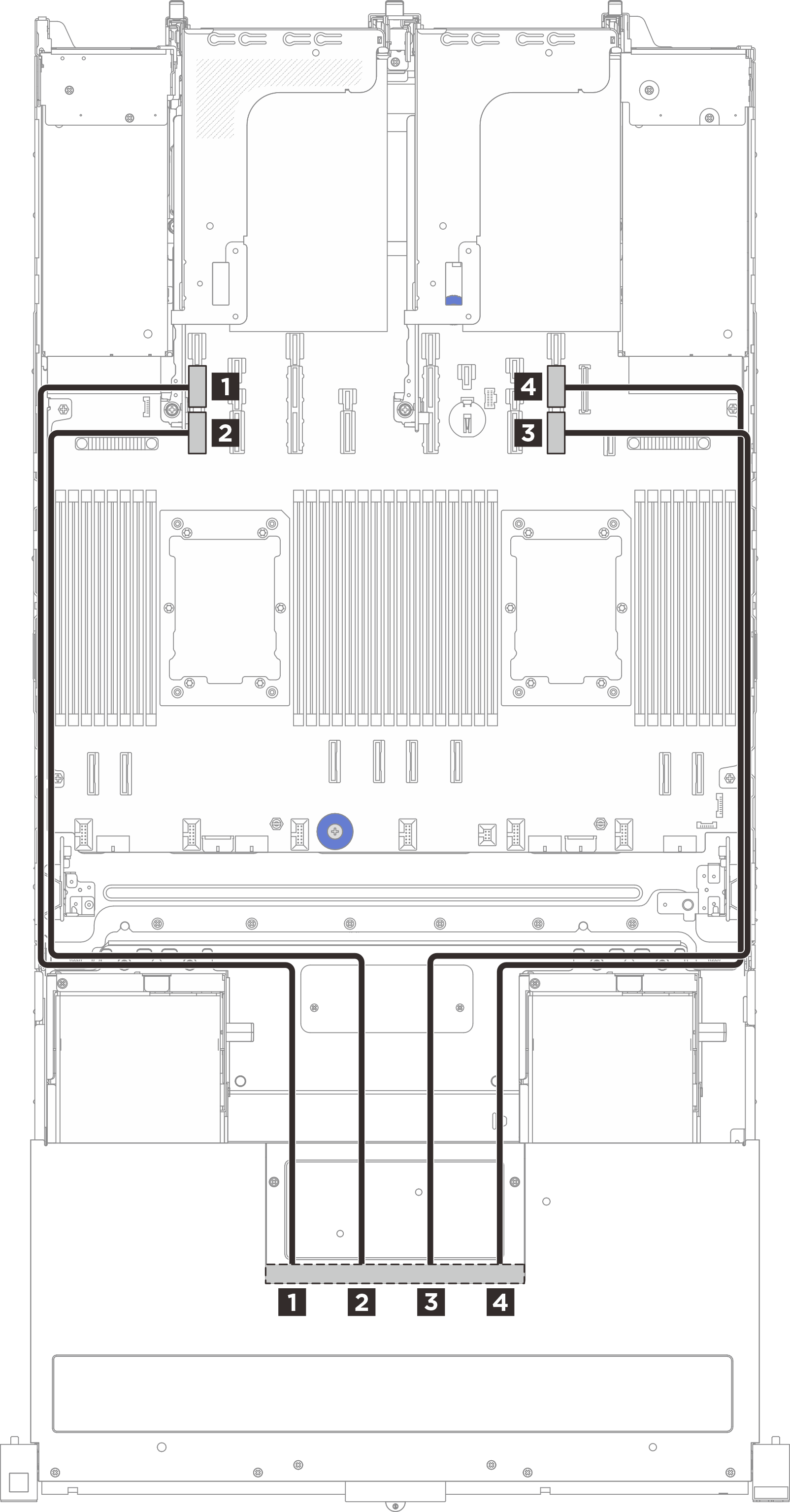

NVMe バックプレーン​



注
NVMe ケーブル 3 および 4 は、前面高ワット GPU アダプターを使用した構成では必要ありません。
始点 (ドライブ・バックプレーン)ケーブル壁終点 (プロセッサー・ボード)ケーブルの長さ
1 NVMe 0 ～ 1 コネクターケーブル壁 (左)1 PCIe コネクター 15A800 mm
2 NVMe 2 ～ 3 コネクターケーブル壁 (左)2 PCIe コネクター 15B800 mm
3 NVMe 4 ～ 5 コネクターケーブル壁 (右)3 PCIe コネクター 9B800 mm
4 NVMe 6 ～ 7 コネクターケーブル壁 (右)4 PCIe コネクター 9A800 mm

AnyBay バックプレーンから SFF RAID アダプターへの配線​

SAS/SATA ケーブル


始点ケーブル壁終点ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクターケーブル壁 (左)1
  • Gen3 RAID アダプター: C0C1 コネクター
  • Gen4 RAID アダプター: C0 コネクター
1,020 mm


注
NVMe ケーブル 3 および 4 は、前面高ワット GPU アダプターを使用した構成では必要ありません。
始点 (ドライブ・バックプレーン)ケーブル壁終点 (プロセッサー・ボード)ケーブルの長さ
1 NVMe 0 ～ 1 コネクターケーブル壁 (左)1 PCIe コネクター 15A800 mm
2 NVMe 2 ～ 3 コネクターケーブル壁 (左)2 PCIe コネクター 15B800 mm
3 NVMe 4 ～ 5 コネクターケーブル壁 (右)3 PCIe コネクター 9B800 mm
4 NVMe 6 ～ 7 コネクターケーブル壁 (右)4 PCIe コネクター 9A800 mm

AnyBay バックプレーンから内蔵 CFF RAID アダプターへの配線​

SAS/SATA ケーブルNVMe ケーブル




注
NVMe ケーブル 3 および 4 は、前面高ワット GPU アダプターを使用した構成では必要ありません。
始点ケーブル壁終点 (内蔵 CFF RAID アダプター)ケーブルの長さ始点 (ドライブ・バックプレーン)ケーブル壁終点 (プロセッサー・ボード)ケーブルの長さ
1 2.5 インチ ドライブ・バックプレーン上の SAS コネクター該当なし1a C0 コネクター140/140 mm1 NVMe 0 ～ 1 コネクターケーブル壁 (左)1 PCIe コネクター 15A800 mm
1b C1 コネクター2 NVMe 2 ～ 3 コネクターケーブル壁 (左)2 PCIe コネクター 15B800 mm
2 プロセッサー・ボード上の PCIe コネクター 14ケーブル壁 (左)2 CFF 入力コネクター900 mm3 NVMe 4 ～ 5 コネクターケーブル壁 (右)3 PCIe コネクター 9B800 mm
3 プロセッサー・ボード上の内蔵 RAID 電源コネクター該当なし3 電源コネクター300 mm4 NVMe 6 ～ 7 コネクターケーブル壁 (右)4 PCIe コネクター 9A800 mm
