E3.S ドライブ・バックプレーンのケーブル配線
E3.S ドライブ・バックプレーンのケーブル配線方法については、このセクションの手順に従ってください。
構成に応じた E3.Sドライブ・バックプレーンのケーブル配線については、該当するセクションを参照してください。

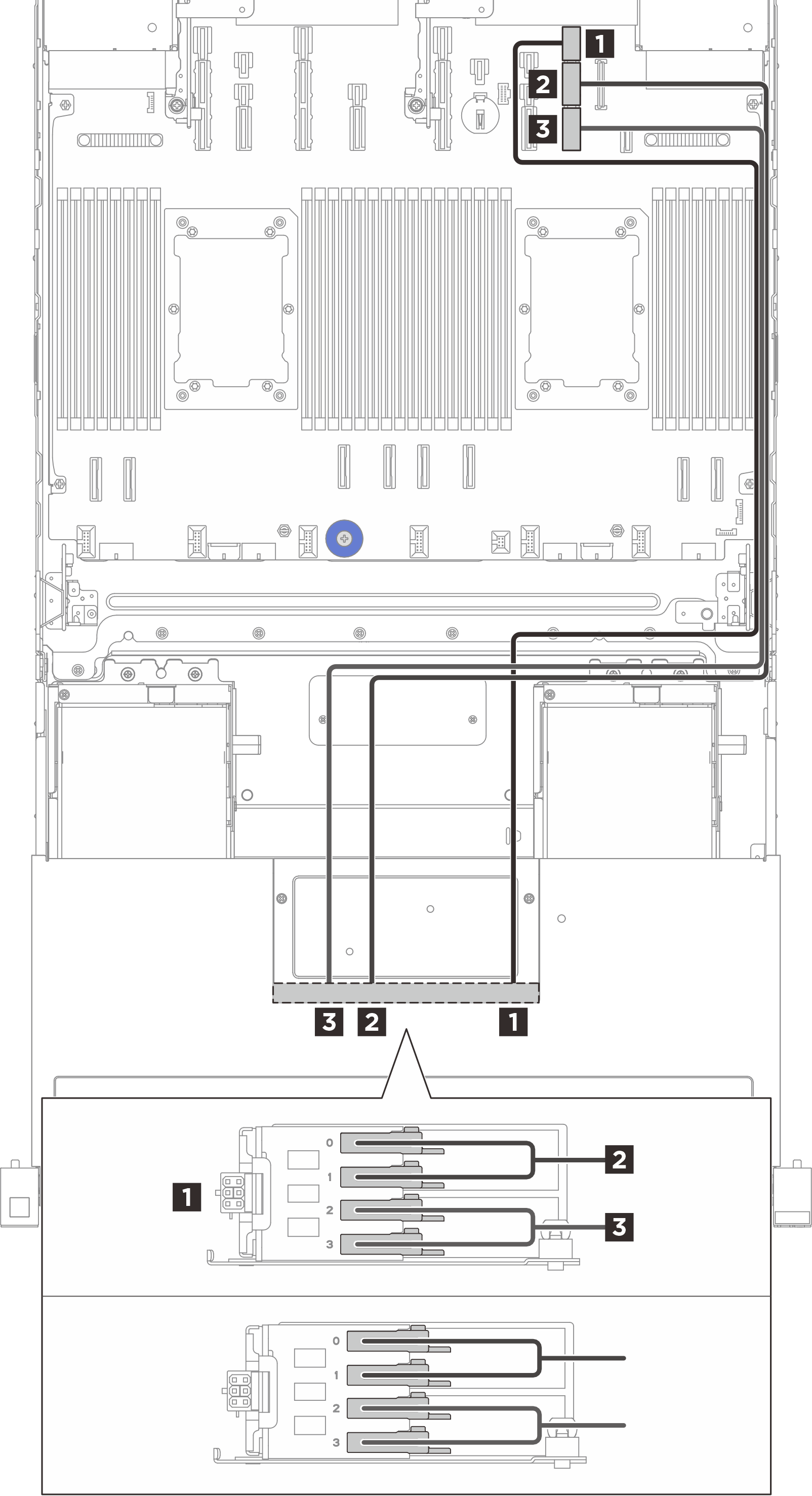

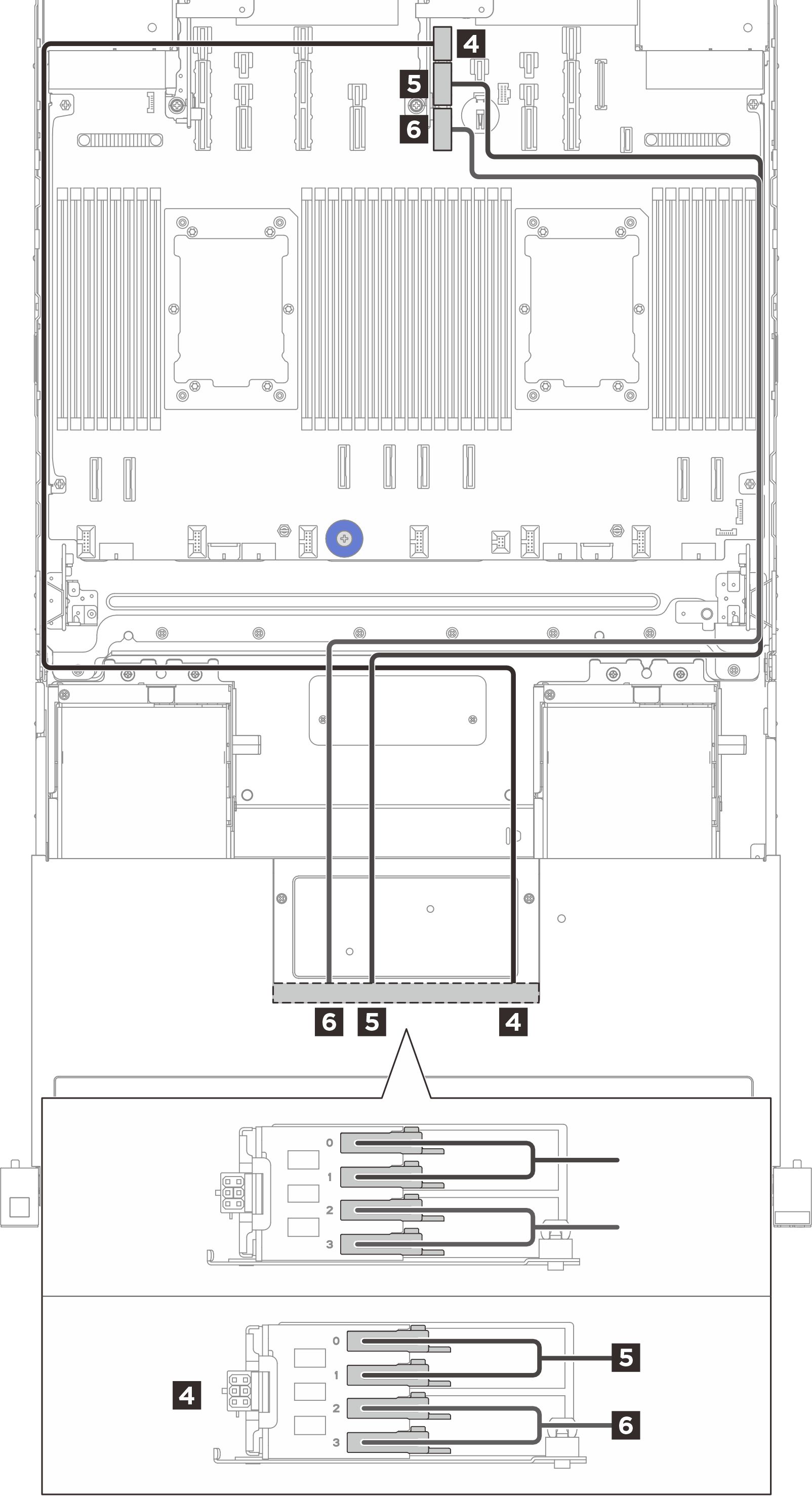

1 CPU + 前面ライザーアセンブリ x8/x8/x8/x8 構成
| バックプレーン 1 | バックプレーン 2 | ||
 |  | ||
| 始点 (E3.S バックプレーン) | ケーブル壁 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 (BP1) 電源コネクター | ケーブル壁 (左) | 1 電源コネクター 9 | 1,200 mm |
| 2 (BP1) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 2 PCIe コネクター 9A | 850 mm |
| 3 (BP1) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 3 PCIe コネクター 9B | 850 mm |
| 4 (BP2) 電源コネクター | ケーブル壁 (左) | 4 電源コネクター 11 | 1,200 mm |
| 5 (BP2) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 5 PCIe コネクター 11A | 850 mm |
| 6 (BP2) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 6 PCIe コネクター 11B | 850 mm |

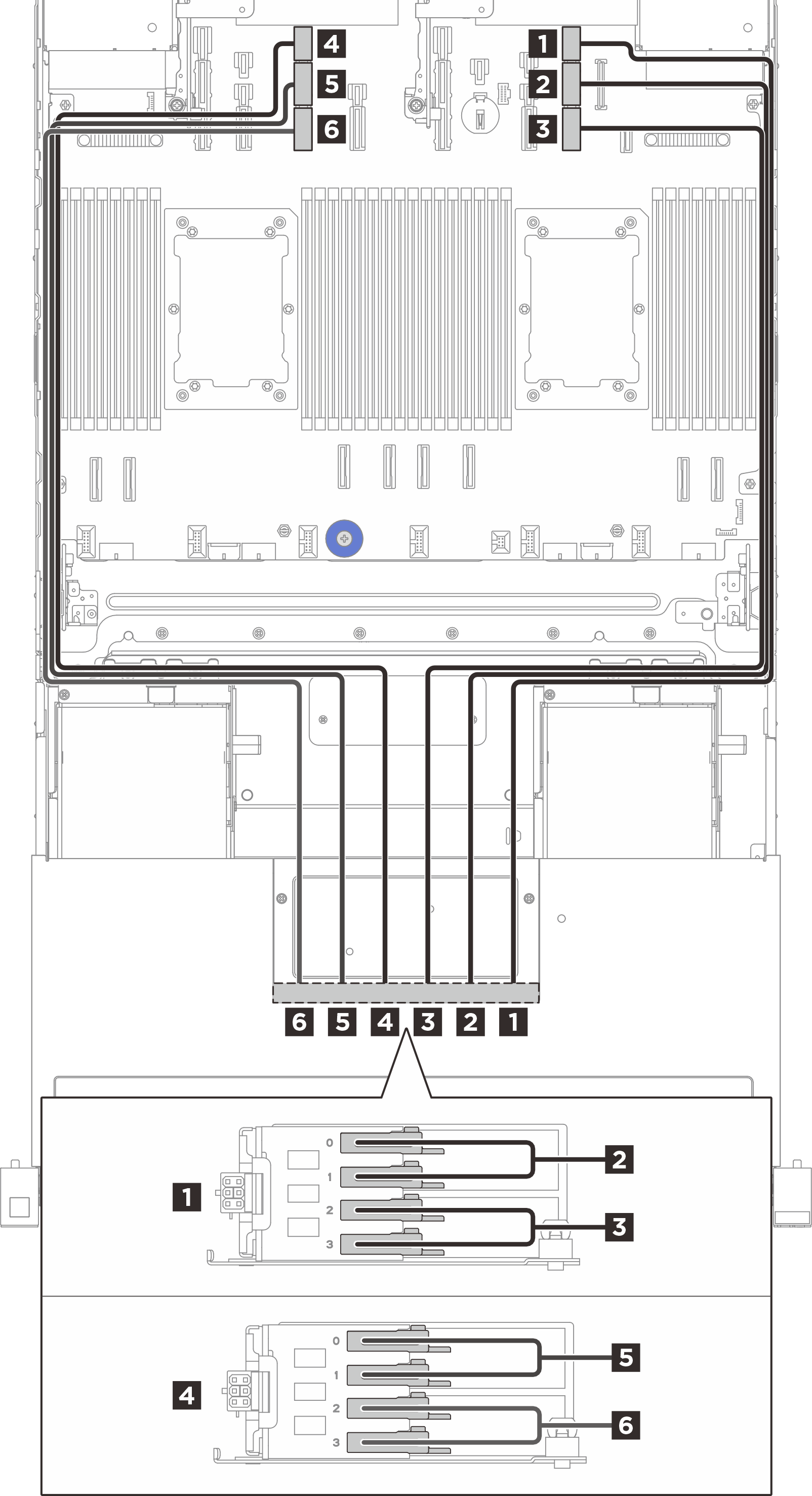

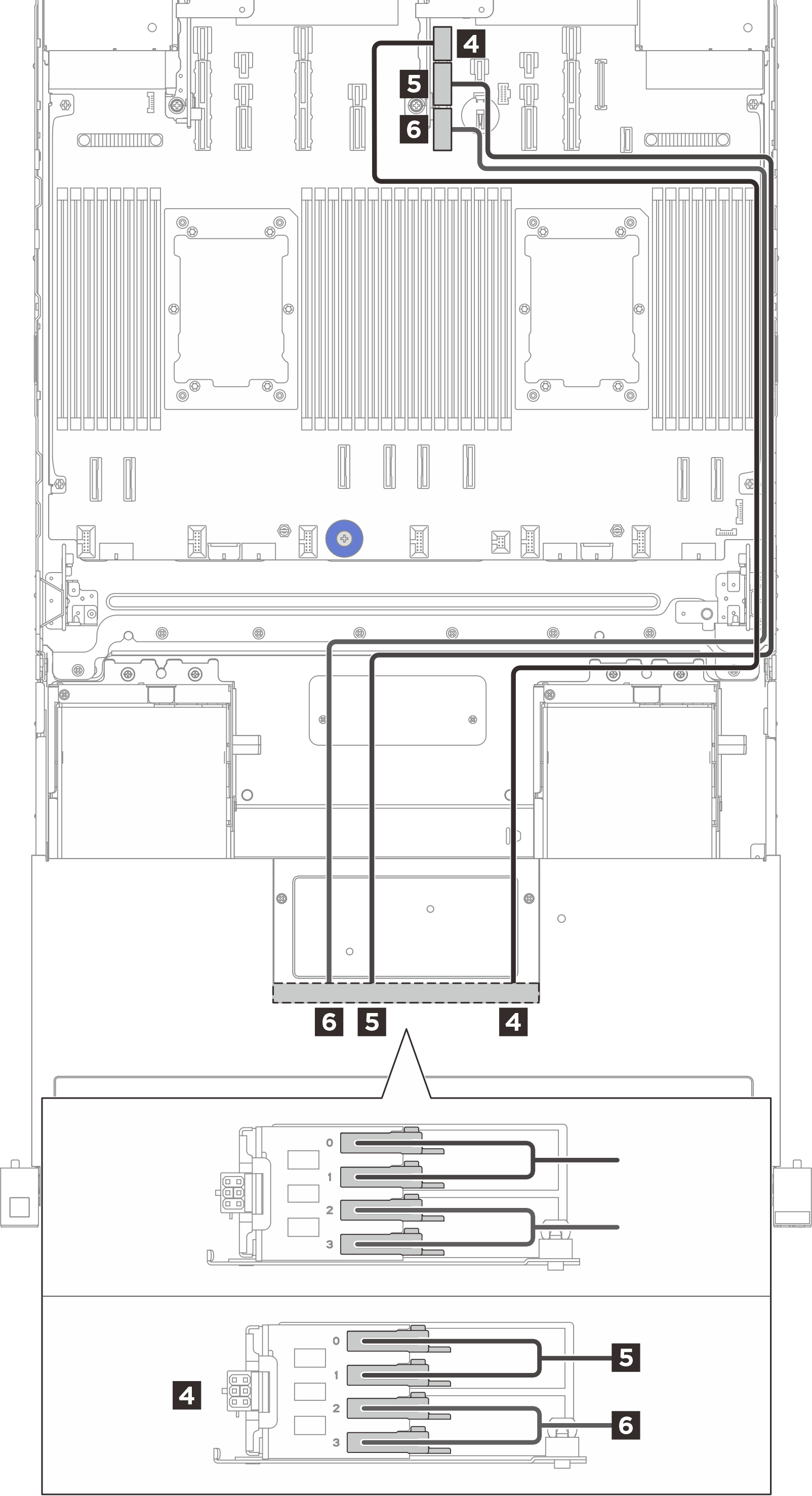

1 CPU + 前面ライザー・アセンブリー x16/x16 構成
| バックプレーン 1 | バックプレーン 2 | ||
 |  | ||
| 始点 (E3.S バックプレーン) | ケーブル壁 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 (BP1) 電源コネクター | ケーブル壁 (右) | 1 電源コネクター 9 | 900 mm |
| 2 (BP1) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 2 PCIe コネクター 9A | 850 mm |
| 3 (BP1) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 3 PCIe コネクター 9B | 850 mm |
| 4 (BP2) 電源コネクター | ケーブル壁 (右) | 4 電源コネクター 11 | 900 mm |
| 5 (BP2) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 5 PCIe コネクター 11A | 850 mm |
| 6 (BP2) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 6 PCIe コネクター 11B | 850 mm |

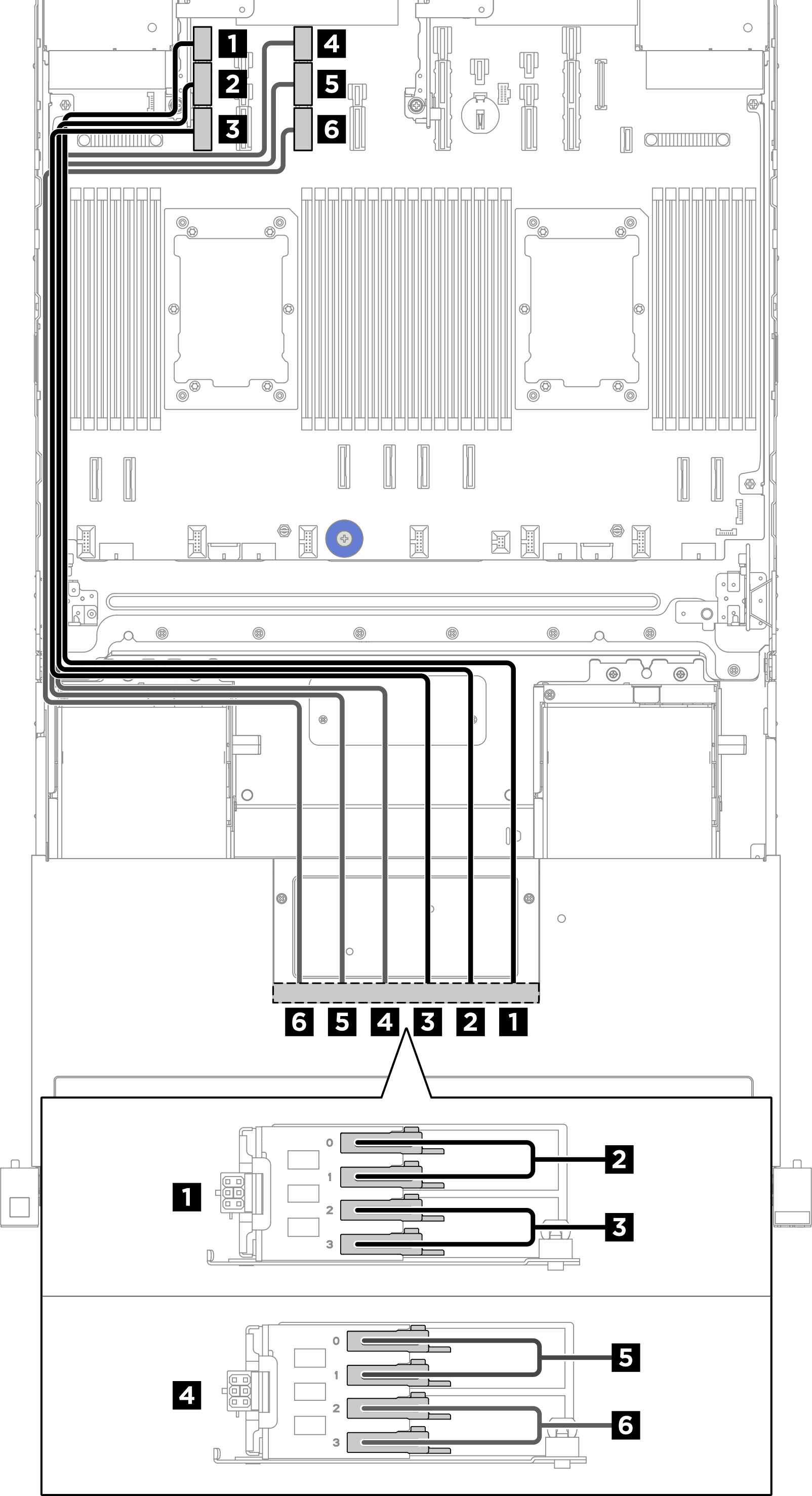

2 CPU 構成
 | |||
| 始点 (E3.S バックプレーン) | ケーブル壁 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 (BP1) 電源コネクター | ケーブル壁 (右) | 1 電源コネクター 9 | 900 mm |
| 2 (BP1) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 2 PCIe コネクター 9A | 850 mm |
| 3 (BP1) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 3 PCIe コネクター 9B | 850 mm |
| 4 (BP2) 電源コネクター | ケーブル壁 (左) | 4 電源コネクター 13 | 900 mm |
| 5 (BP2) ベイ 0 ～ 1 コネクター | ケーブル壁 (左) | 5 PCIe コネクター 13A | 850 mm |
| 6 (BP2) ベイ 2 ～ 3 コネクター | ケーブル壁 (左) | 6 PCIe コネクター 13B | 850 mm |

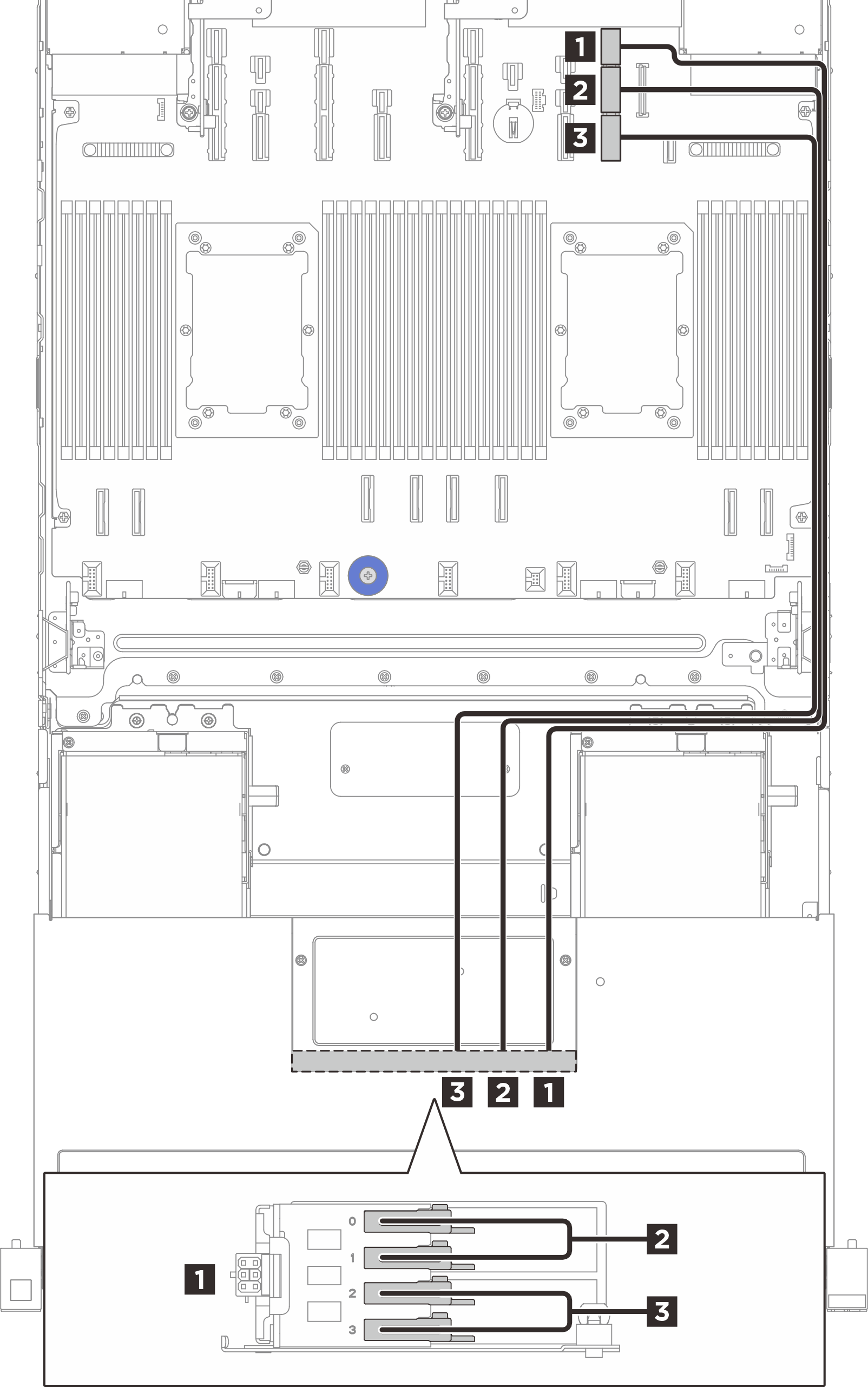

前面 M.2 バックプレーンを使用した構成
前面 M.2 バックプレーンのケーブル配線については、前面 M.2 ブート・バックプレーンおよびコントローラー・ボードのケーブル配線を参照してください。
 | |||
| 始点 (E3.S バックプレーン) | ケーブル壁 | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 (BP1) 電源コネクター | ケーブル壁 (右) | 1 電源コネクター 9 | 900 mm |
| 2 (BP1) ベイ 0 ～ 1 コネクター | ケーブル壁 (右) | 2 PCIe コネクター 9A | 850 mm |
| 3 (BP1) ベイ 2 ～ 3 コネクター | ケーブル壁 (右) | 3 PCIe コネクター 9B | 850 mm |
