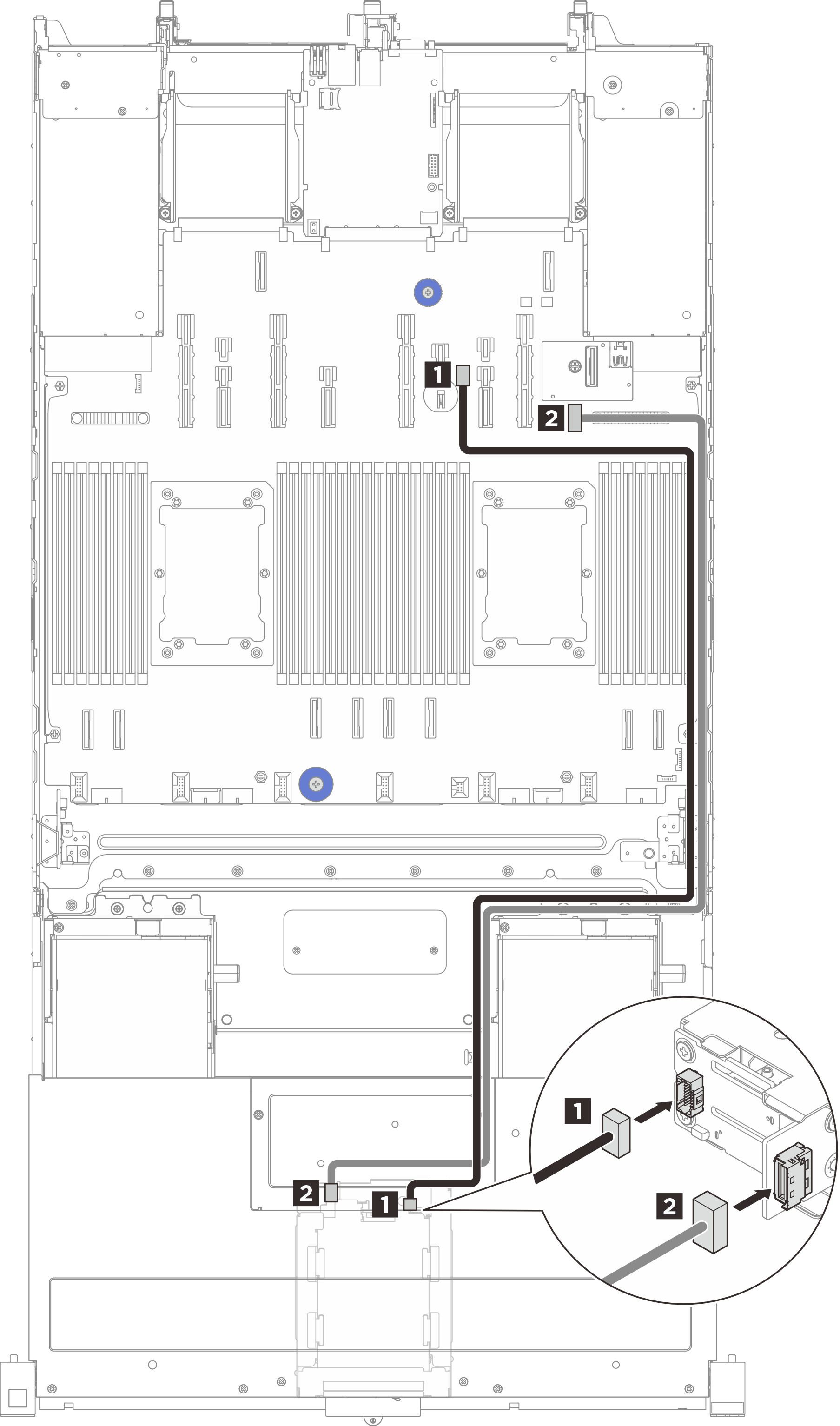

前面 M.2 ブート・バックプレーンおよびコントローラー・ボードのケーブル配線

前面 M.2 ブート・バックプレーンとコントローラー・ボードのケーブル配線方法については、このセクションの手順に従ってください。

始点	ケーブル壁	終点 (プロセッサー・ボード)	ケーブルの長さ
1 M.2 ブート・バックプレーン	ケーブル壁 (右)	1 M.2 電源コネクター	1000 mm
2 M.2 コントローラー・ボード	ケーブル壁 (右)	2 M.2 バックプレーン信号コネクター	900 mm
