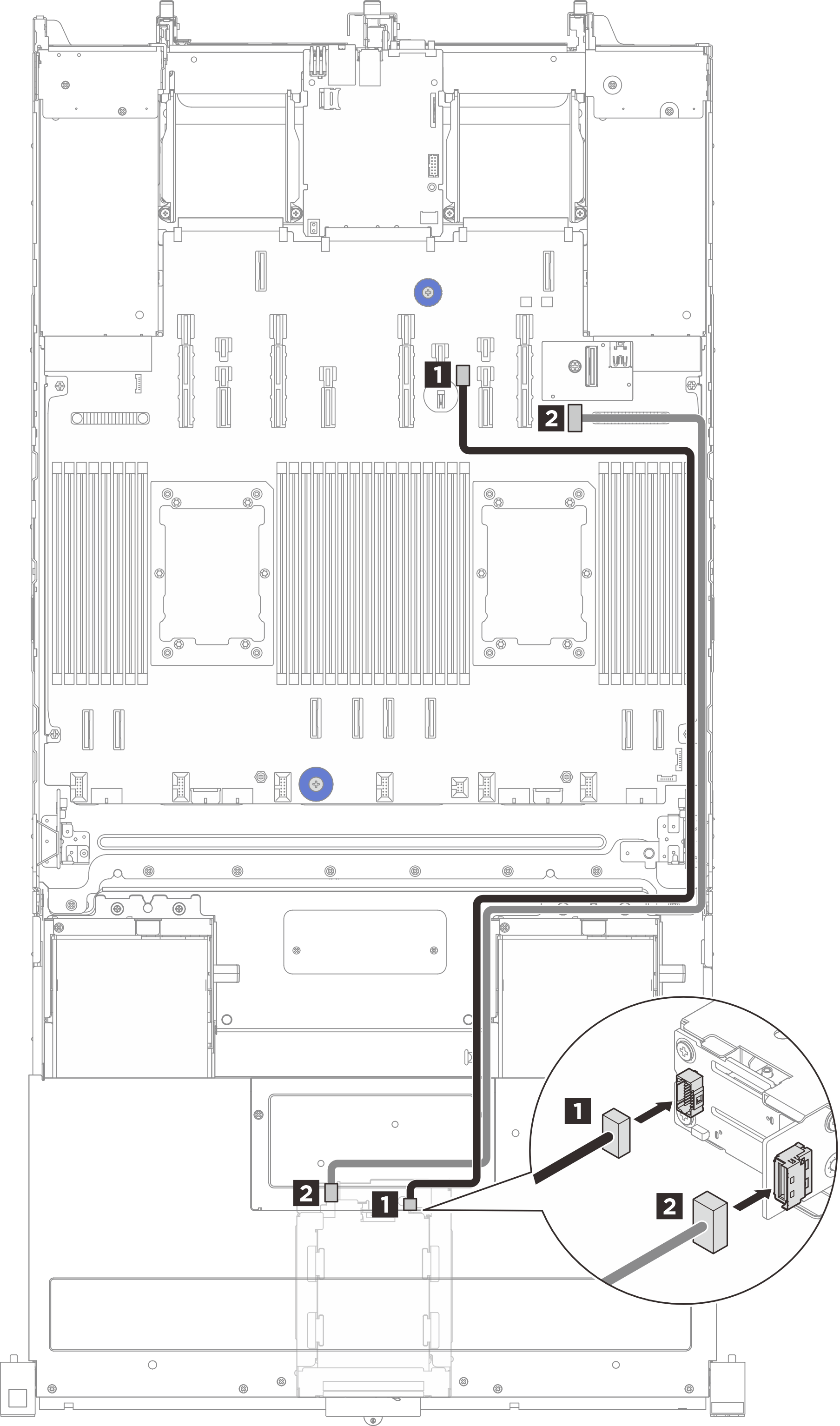

Instradamento dei cavi del backplane di avvio e della scheda controller M.2 anteriore
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per backplane di avvio e scheda controller M.2 anteriore.
![]() | |||
Da | Parete dei cavi | A (scheda del processore) | Lunghezza del cavo |
1 Backplane di avvio M.2 | Parete dei cavi destra | 1 Connettore di alimentazione M.2 | 1.000 mm |
2 Scheda controller M.2 | Parete dei cavi destra | 2 Connettore di segnale backplane M.2 | 900 mm |
