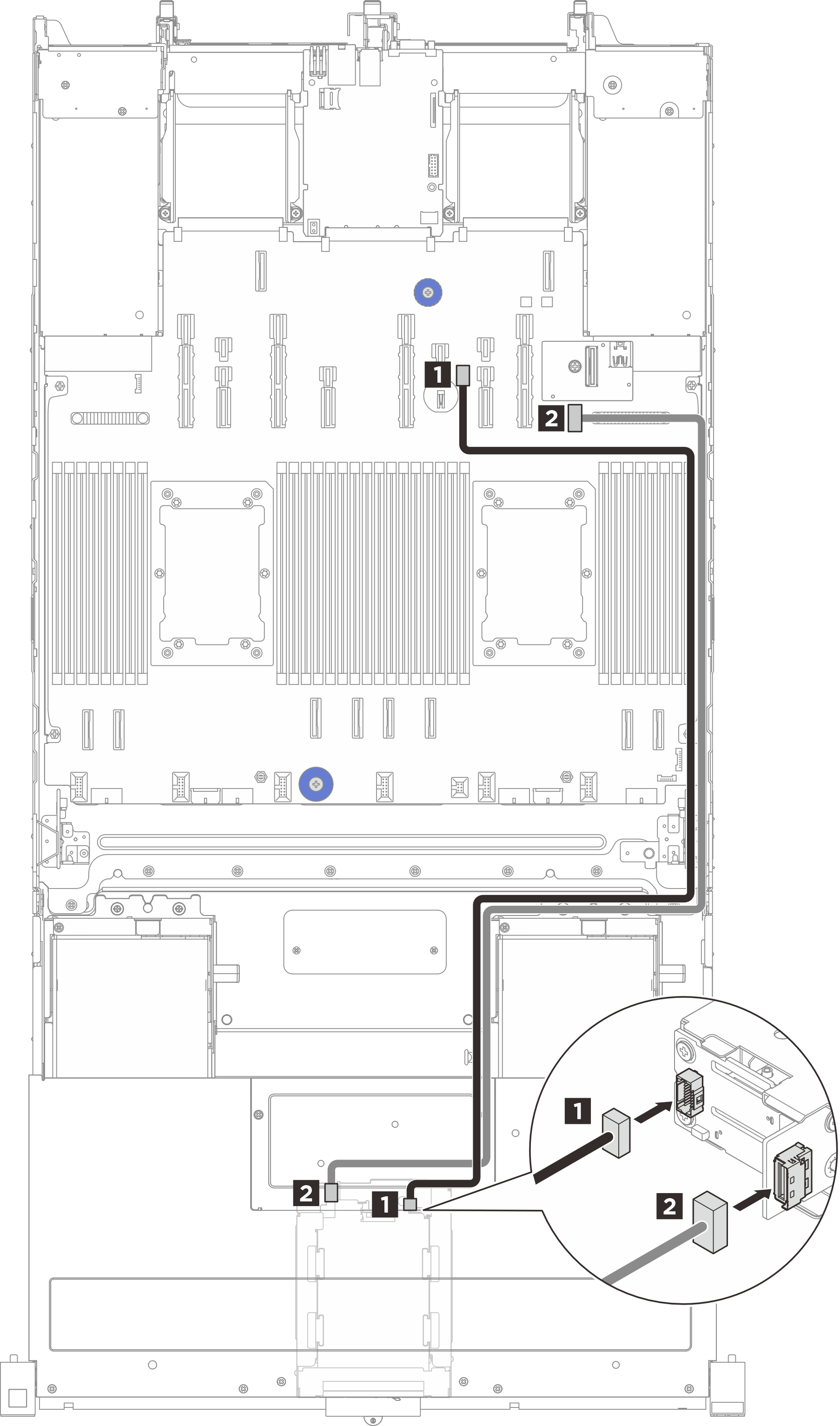

Roteamento de cabos do backplane de inicialização M.2 frontal e da placa controladora

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos para o backplane de inicialização M.2 frontal e a placa controladora.



DeParede do caboPara (placa do processador)Comprimento do cabo
1 Backplane de inicialização M.2Parede do cabo direita1 Conector de energia M.21.000 mm
2 Placa do controlador M.2Parede do cabo direita2 Conector de sinal do backplane M.2900 mm
