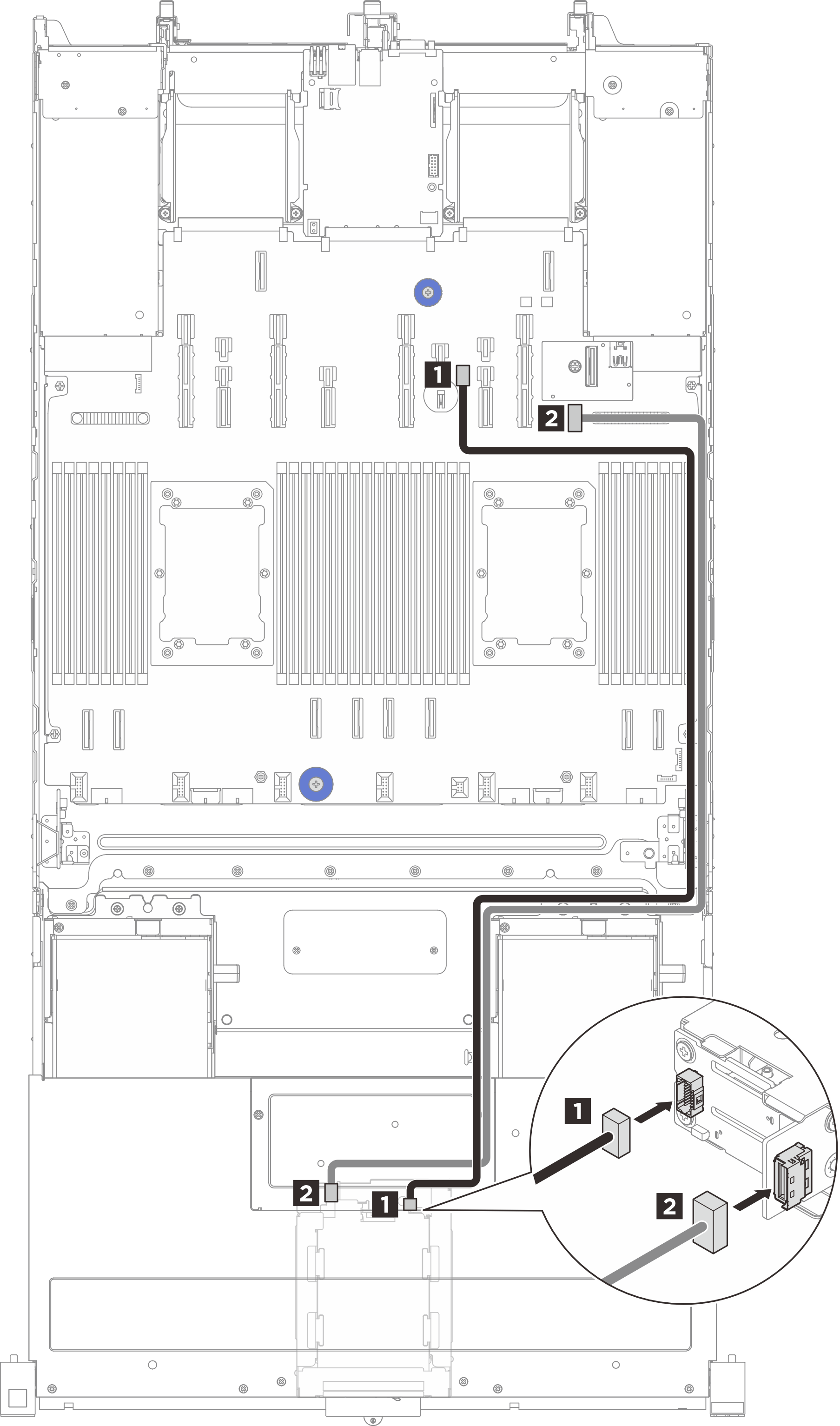

正面 M.2 引导背板和控制器板线缆布放
按照本节中的说明了解如何为正面 M.2 引导背板和控制器板进行线缆布放。
![]() | |||
从 | 线缆壁 | 到(处理器板) | 线缆长度 |
1 M.2 引导背板 | 右侧线缆壁 | 1 M.2 电源接口 | 1000 毫米 |
2 M.2 控制器板 | 右侧线缆壁 | 2 M.2 背板信号接口 | 900 毫米 |
