ConnectX-8 InfiniBand 适配器线缆布放
按照本节中的说明了解如何布放 ConnectX-8 InfiniBand 适配器的辅助线缆。
根据具体配置,请参阅相应章节的说明以了解 ConnectX-8 适配器辅助线缆布放:

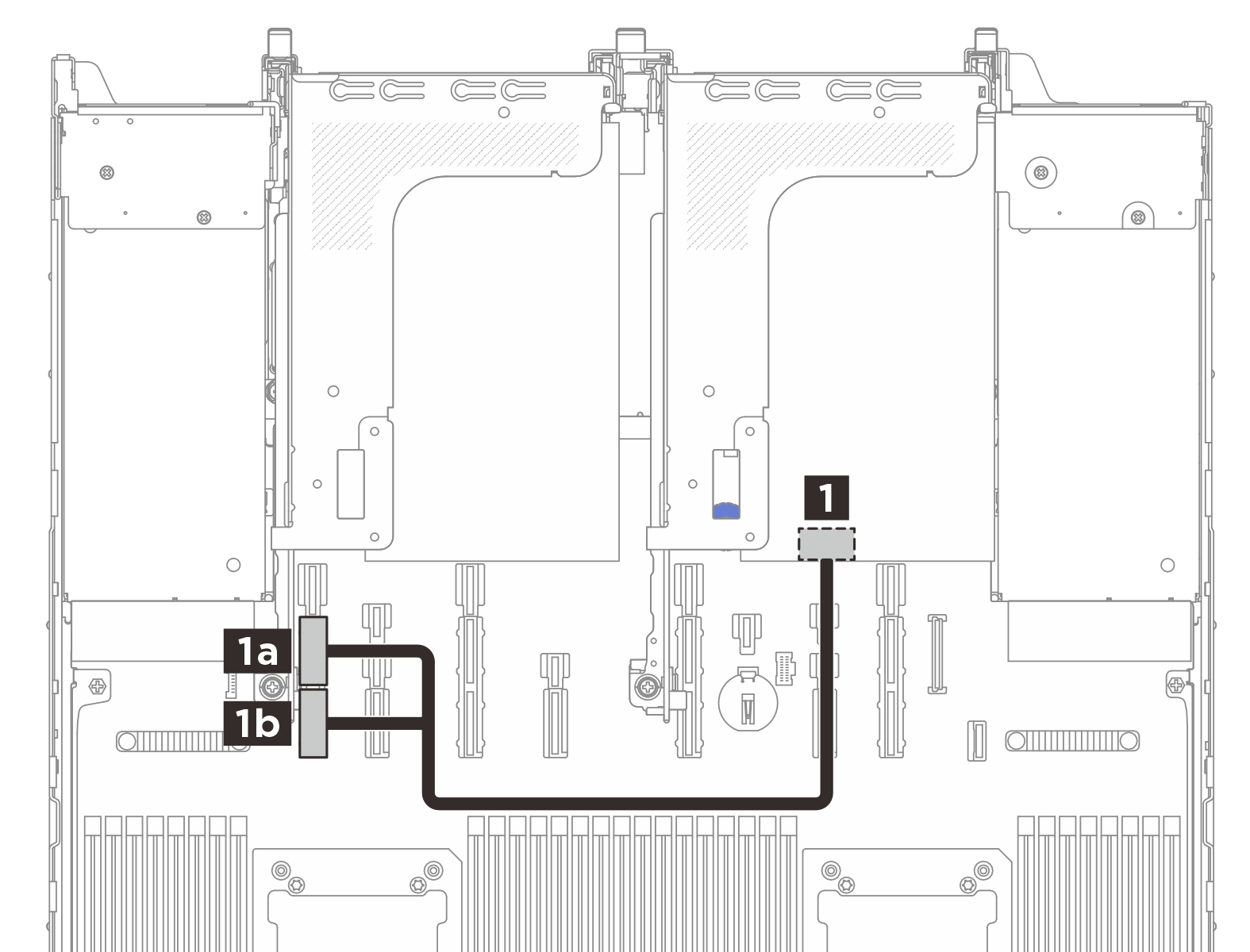

一个装有一个处理器的 ConnectX-8 适配器
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 转接卡组合件 2 上的 ConnectX 适配器 | 1a PCIe 接口 9A | 300 毫米 |
1b PCIe 接口 9B |

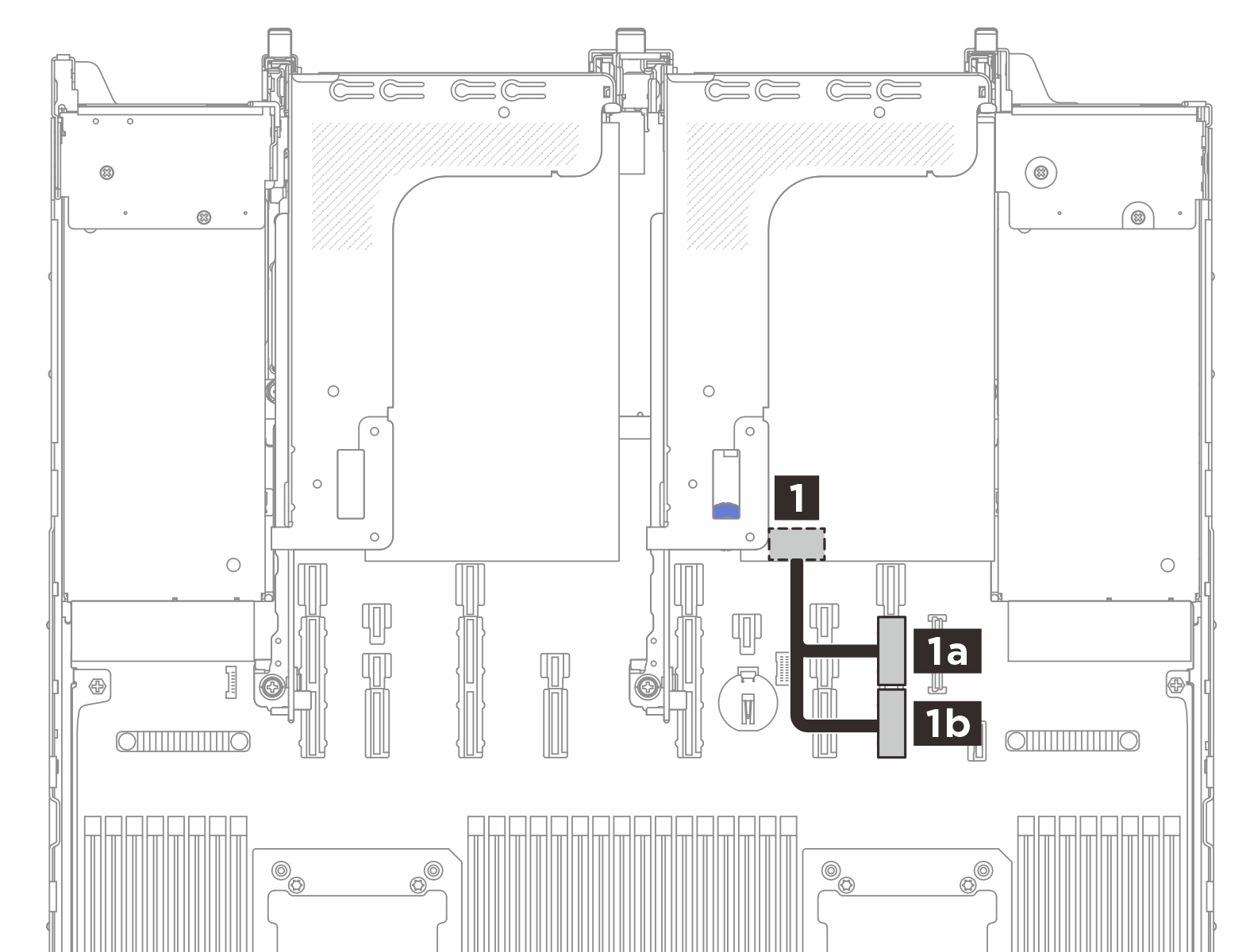

一个装有两个处理器的 ConnectX-8 适配器
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 转接卡组合件 2 上的 ConnectX 适配器 | 1a PCIe 接口 15A | 300 毫米 |
1b PCIe 接口 15B |

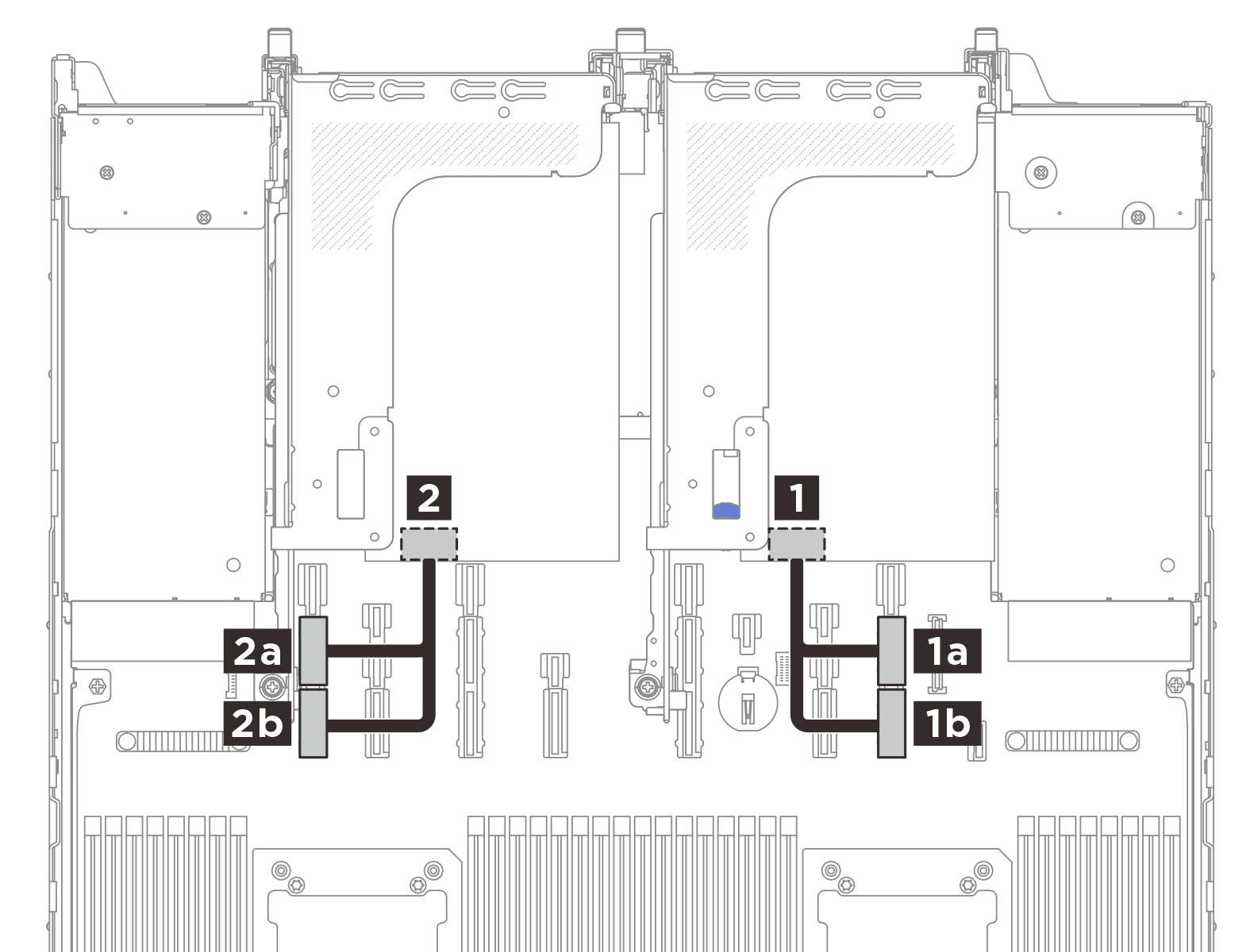

两个装有两个处理器的 ConnectX-8 适配器
![]() | ||
从 | 到(处理器板) | 线缆长度 |
1 转接卡组合件 2 上的 ConnectX 适配器 | 1a PCIe 接口 9A | 300 毫米 |
1b PCIe 接口 9B | ||
2 转接卡组合件 3 上的 ConnectX 适配器 | 2a PCIe 接口 15A | 300 毫米 |
2b PCIe 接口 15B |
