OCP 模块线缆布放

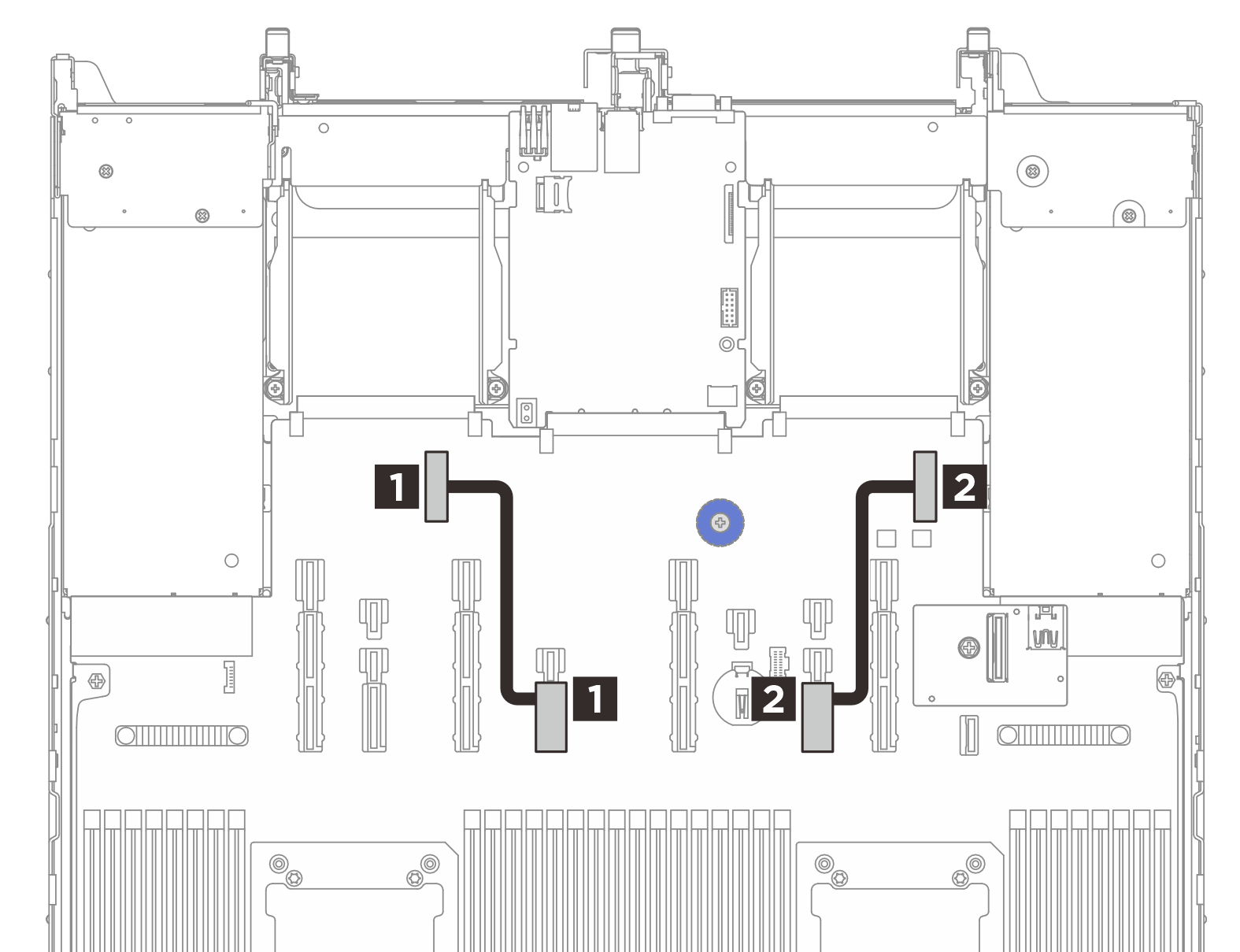

按照本节中的说明了解如何为采用 PCIe x16 连接的 OCP 模块布放线缆。
![]() | ||
从(处理器板) | 到(处理器板) | 线缆长度 |
1 OCP 扩展接口 2 | 1 PCIe 接口 12 | 160 毫米 |
2 OCP 扩展接口 1 | 2 PCIe 接口 10 | 160 毫米 |
