Kabelführung für OCP-Modul

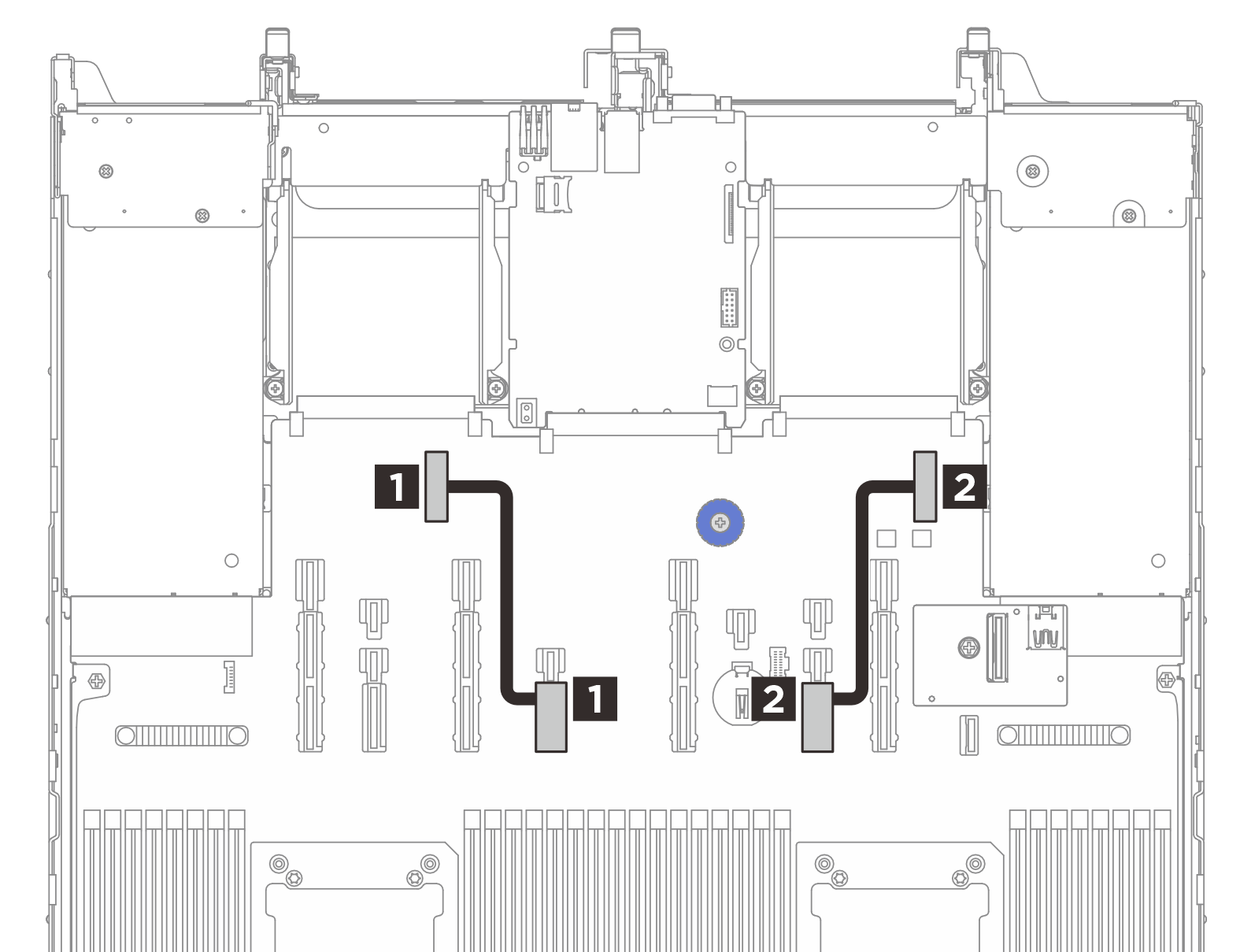

In diesem Abschnitt erfahren Sie, wie die Kabelführung für OCP-Module mit PCIe x16-Anschluss funktioniert.

Von (Prozessorplatine)	Zu (Prozessorplatine)	Kabellänge
1 OCP-Erweiterungsanschluss 2	1 PCIe-Anschluss 12	160 mm
2 OCP-Erweiterungsanschluss 1	2 PCIe-Anschluss 10	160 mm
