Kabelführung der Rückwandplatine für E3.S-Laufwerke
In diesem Abschnitt erfahren Sie, wie die Kabelführung für Rückwandplatinen für E3.S-Laufwerke funktioniert.
Lesen Sie je nach Konfiguration den entsprechenden Abschnitt zur Kabelführung für Rückwandplatinen für E3.S-Laufwerke:

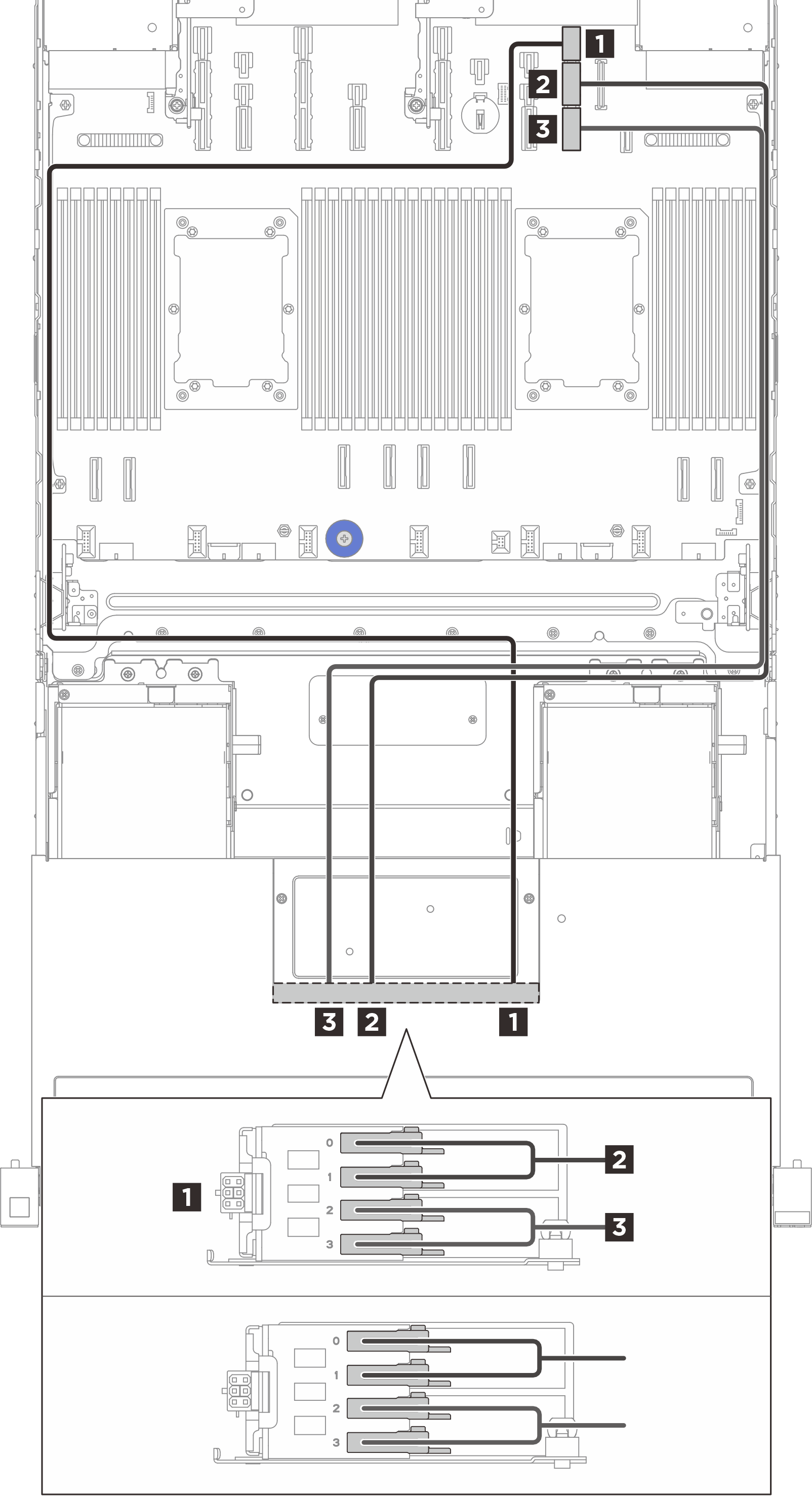

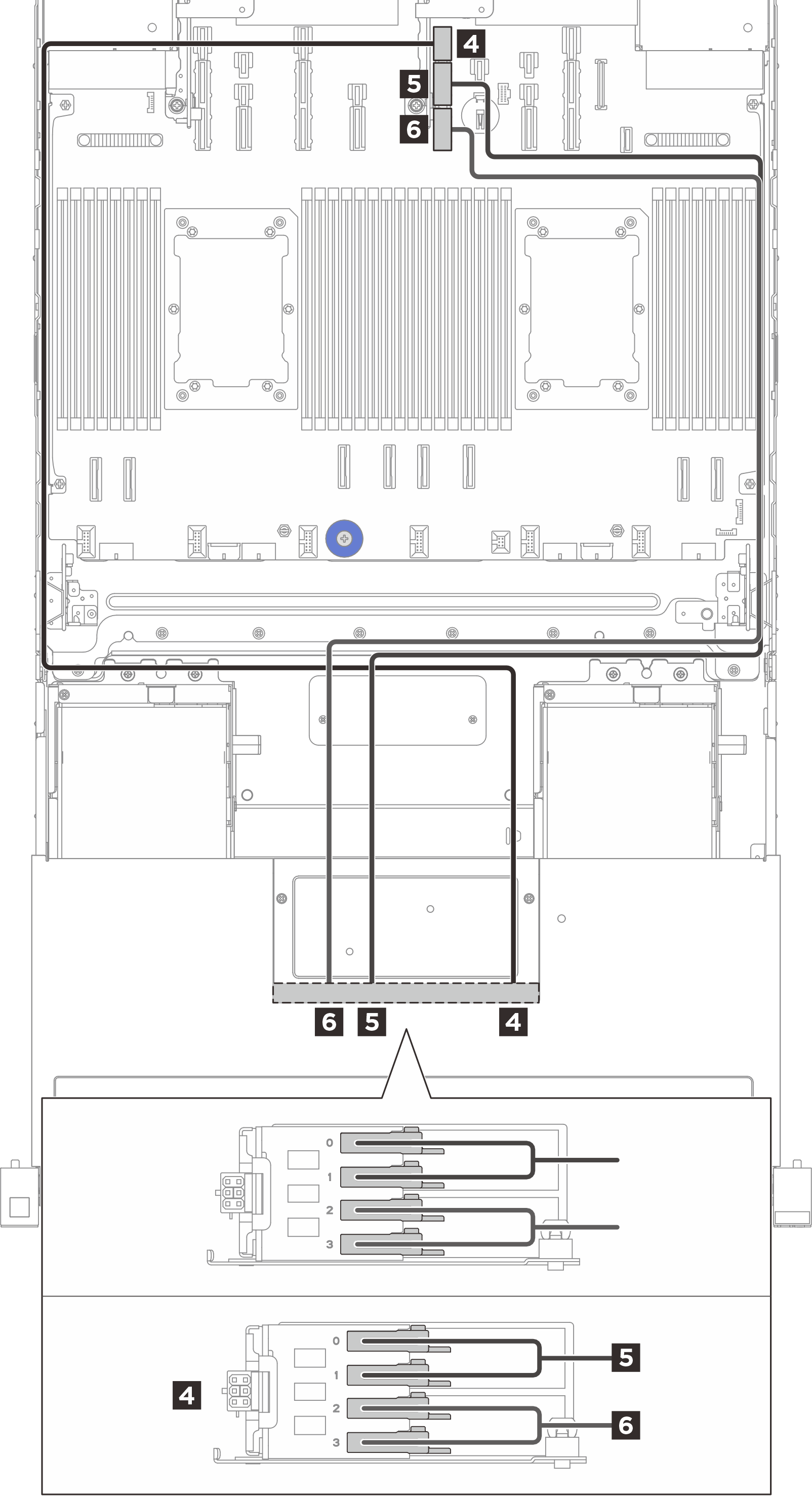

Konfiguration mit 1 CPU + vordere Adapterkartenbaugruppen x8/x8/x8/x8
| Rückwandplatine 1 | Rückwandplatine 2 | ||
 |  | ||
| Von (E3.S-Rückwandplatinen) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 Netzteilanschluss (Rückwandplatine 1) | Kabelwand links | 1 Netzteilanschluss 9 | 1.200 mm |
| 2 Anschluss Position 0-1 (Rückwandplatine 1) | Kabelwand rechts | 2 PCIe-Anschluss 9A | 850 mm |
| 3 Anschluss Position 2-3 (Rückwandplatine 1) | Kabelwand rechts | 3 PCIe-Anschluss 9B | 850 mm |
| 4 Netzteilanschluss (Rückwandplatine 2) | Kabelwand links | 4 Netzteilanschluss 11 | 1.200 mm |
| 5 Anschluss Position 0-1 (Rückwandplatine 2) | Kabelwand rechts | 5 PCIe-Anschluss 11A | 850 mm |
| 6 Anschluss Position 2-3 (Rückwandplatine 2) | Kabelwand rechts | 6 PCIe-Anschluss 11B | 850 mm |

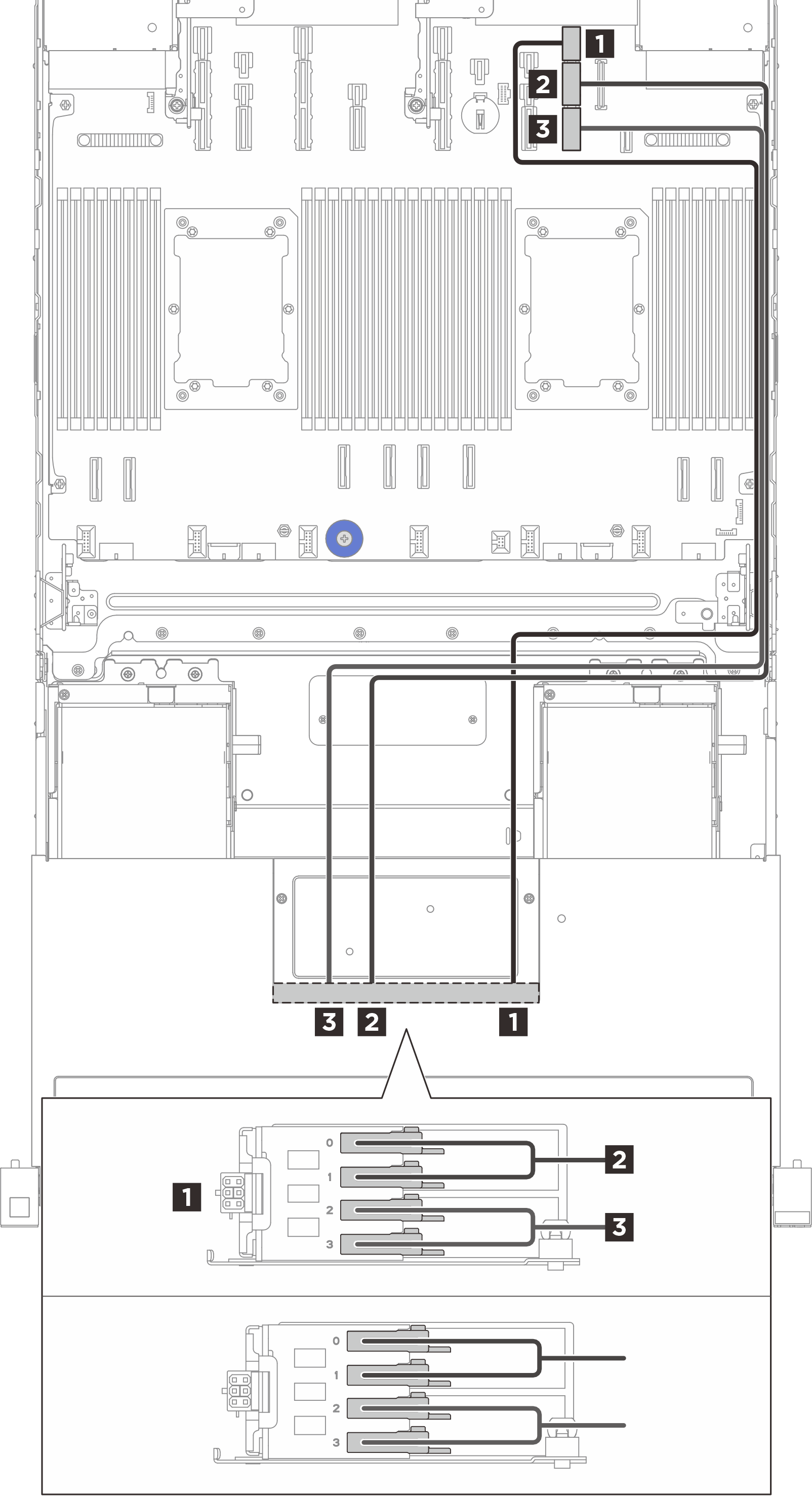

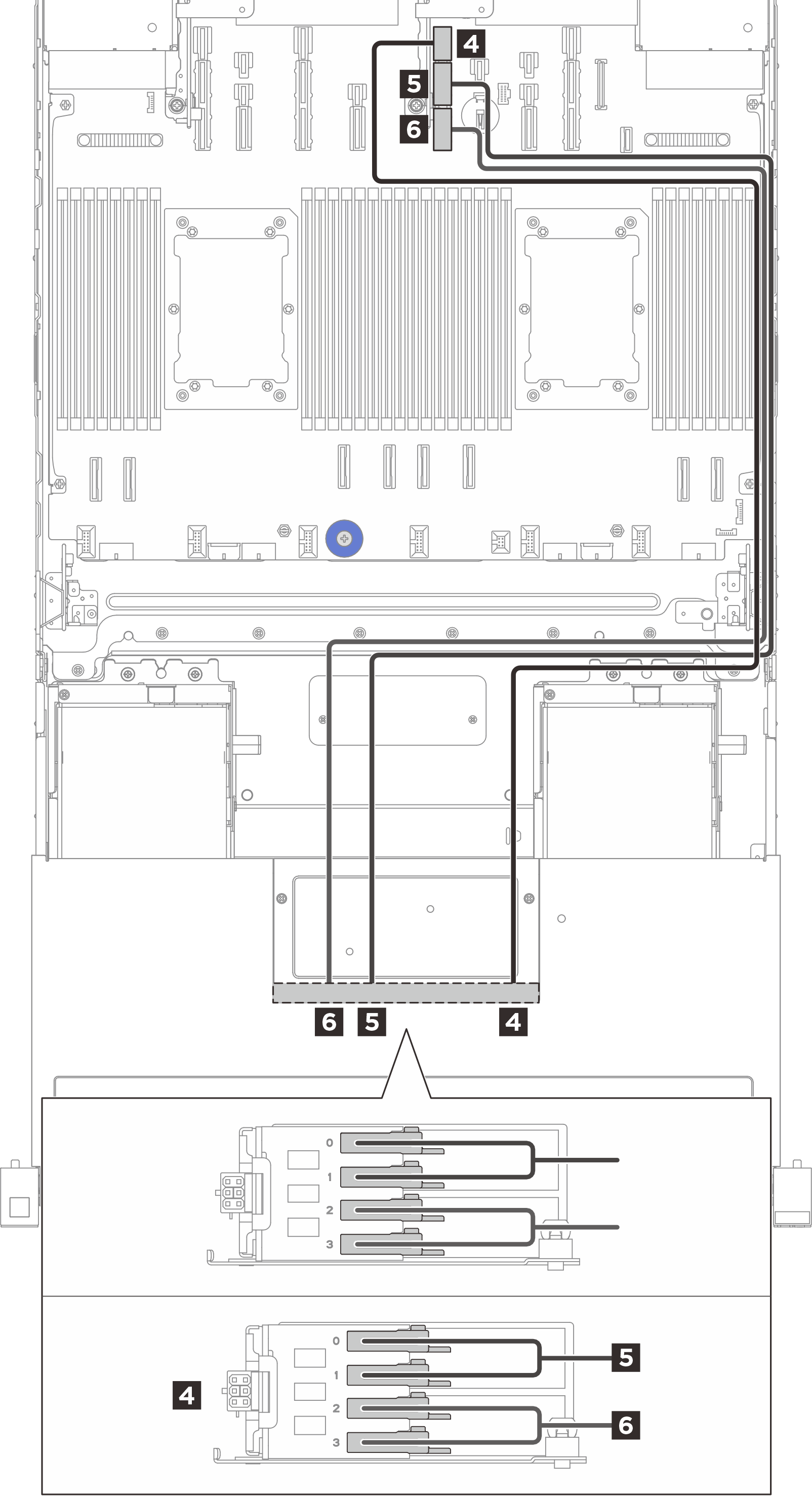

Konfiguration mit 1 CPU + vordere Adapterkartenbaugruppen x16/x16
| Rückwandplatine 1 | Rückwandplatine 2 | ||
 |  | ||
| Von (E3.S-Rückwandplatinen) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 Netzteilanschluss (Rückwandplatine 1) | Kabelwand rechts | 1 Netzteilanschluss 9 | 900 mm |
| 2 Anschluss Position 0-1 (Rückwandplatine 1) | Kabelwand rechts | 2 PCIe-Anschluss 9A | 850 mm |
| 3 Anschluss Position 2-3 (Rückwandplatine 1) | Kabelwand rechts | 3 PCIe-Anschluss 9B | 850 mm |
| 4 Netzteilanschluss (Rückwandplatine 2) | Kabelwand rechts | 4 Netzteilanschluss 11 | 900 mm |
| 5 Anschluss Position 0-1 (Rückwandplatine 2) | Kabelwand rechts | 5 PCIe-Anschluss 11A | 850 mm |
| 6 Anschluss Position 2-3 (Rückwandplatine 2) | Kabelwand rechts | 6 PCIe-Anschluss 11B | 850 mm |

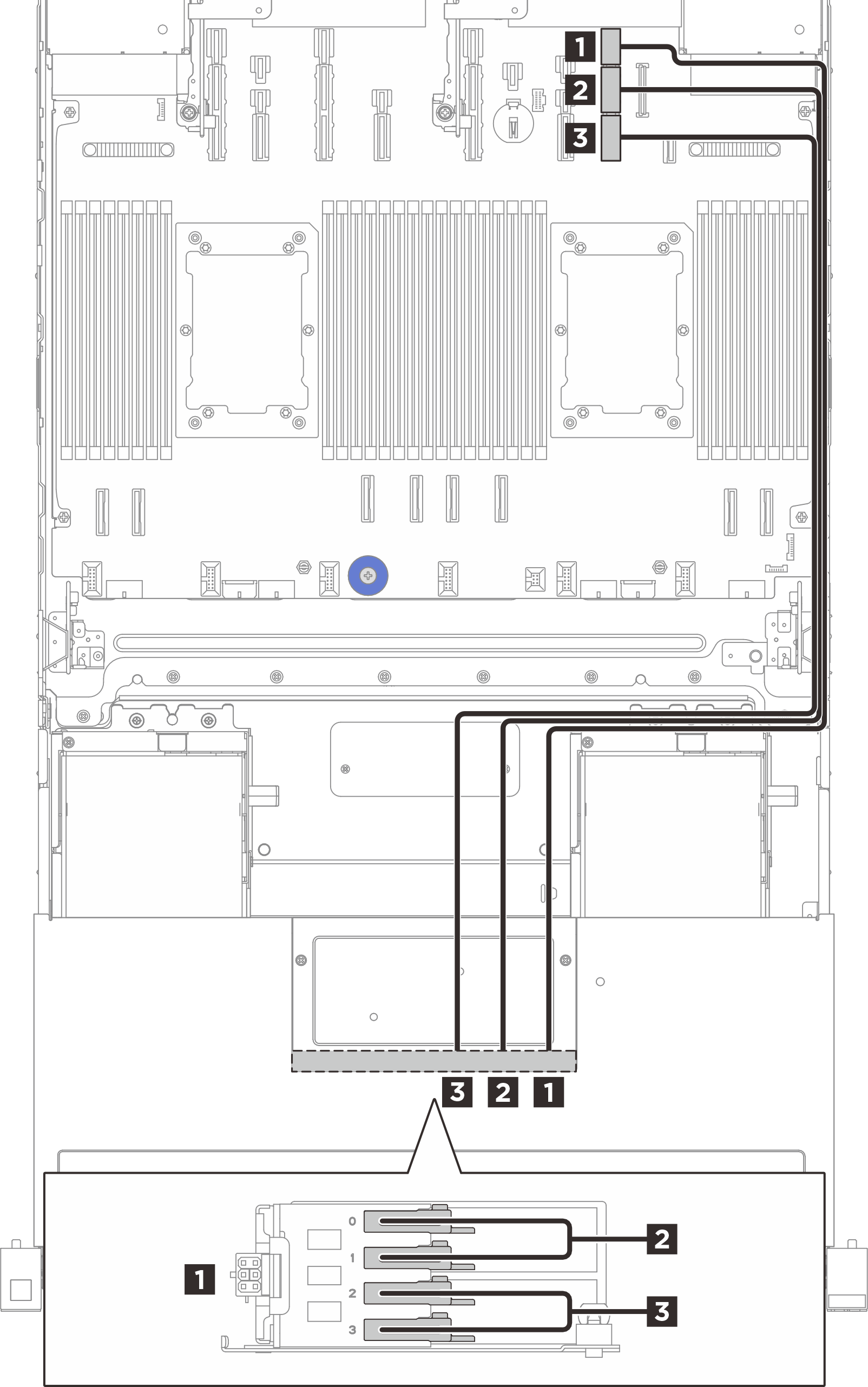

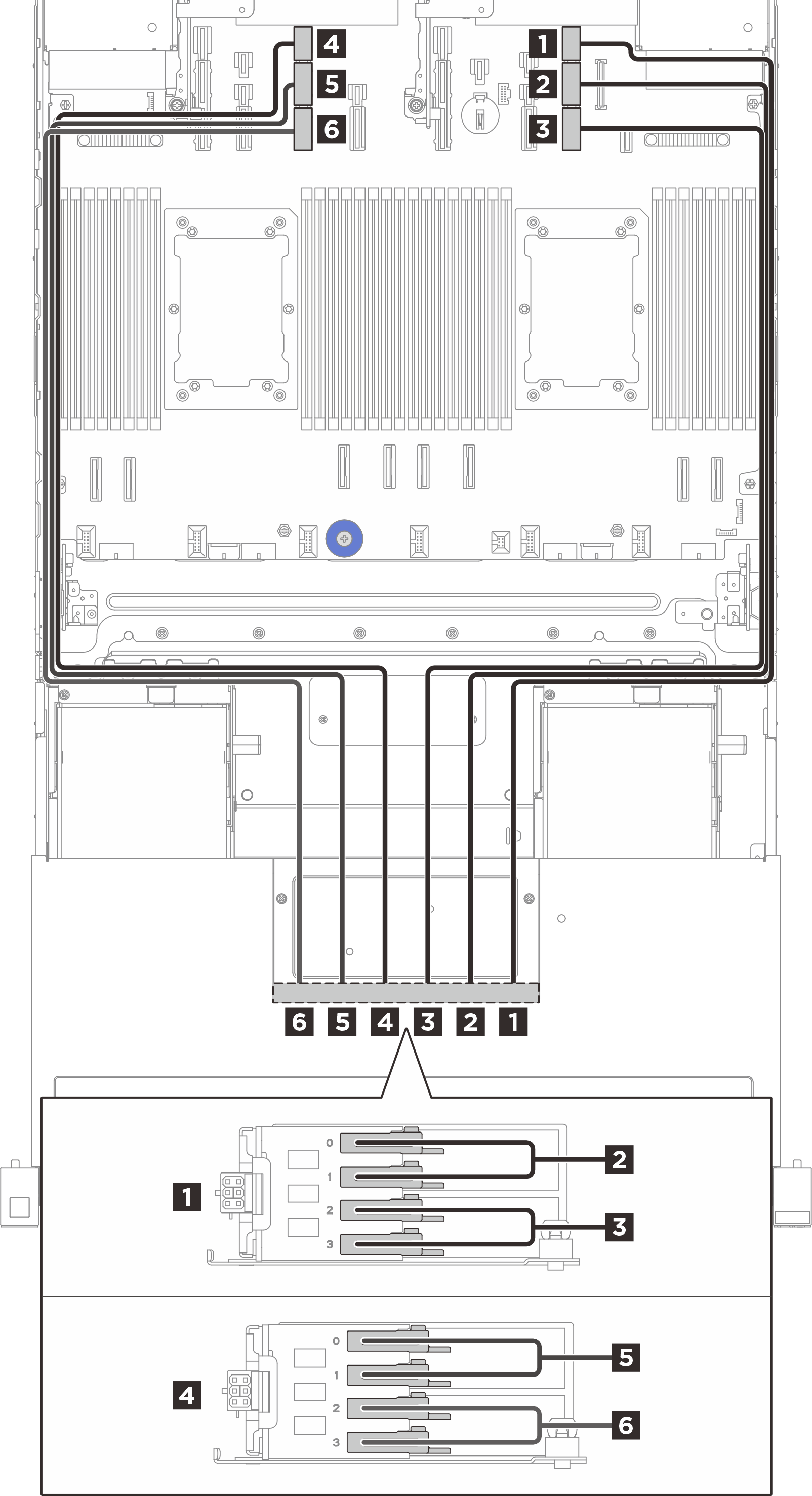

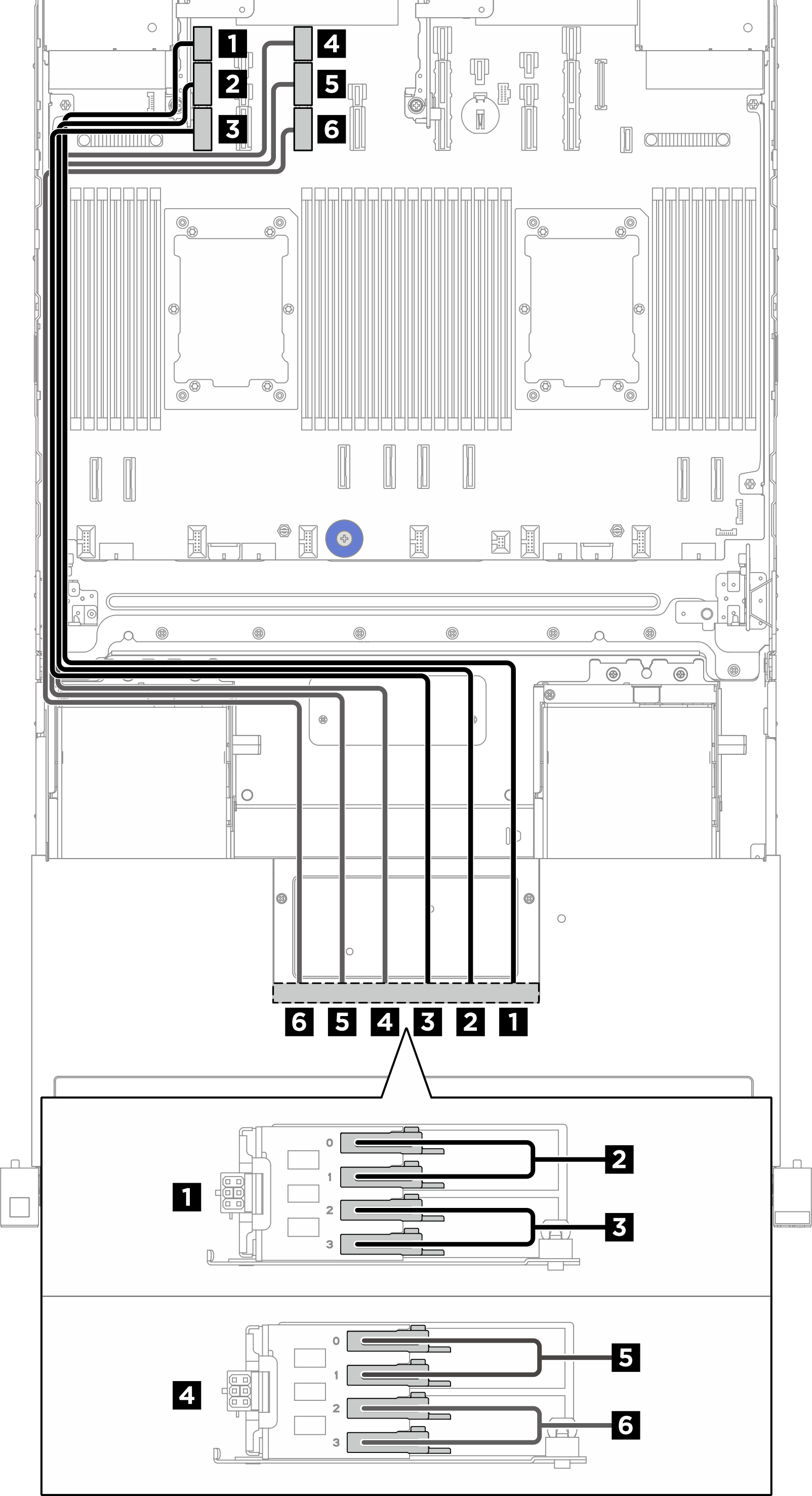

Konfiguration mit 2 CPUs
 | |||
| Von (E3.S-Rückwandplatinen) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 Netzteilanschluss (Rückwandplatine 1) | Kabelwand rechts | 1 Netzteilanschluss 9 | 900 mm |
| 2 Anschluss Position 0-1 (Rückwandplatine 1) | Kabelwand rechts | 2 PCIe-Anschluss 9A | 850 mm |
| 3 Anschluss Position 2-3 (Rückwandplatine 1) | Kabelwand rechts | 3 PCIe-Anschluss 9B | 850 mm |
| 4 Netzteilanschluss (Rückwandplatine 2) | Kabelwand links | 4 Netzteilanschluss 13 | 900 mm |
| 5 Anschluss Position 0-1 (Rückwandplatine 2) | Kabelwand links | 5 PCIe-Anschluss 13A | 850 mm |
| 6 Anschluss Position 2-3 (Rückwandplatine 2) | Kabelwand links | 6 PCIe-Anschluss 13B | 850 mm |
Konfiguration mit M.2-Rückwandplatinen vorne
Informationen zur Kabelführung für vordere M.2-Rückwandplatinen finden Sie im Abschnitt Kabelführung für vordere M.2-Boot-Rückwandplatine und Controllerplatine.
 | |||
| Von (E3.S-Rückwandplatine) | Kabelwand | Zu (Prozessorplatine) | Kabellänge |
| 1 Netzteilanschluss (Rückwandplatine 1) | Kabelwand rechts | 1 Netzteilanschluss 9 | 900 mm |
| 2 Anschluss Position 0-1 (Rückwandplatine 1) | Kabelwand rechts | 2 PCIe-Anschluss 9A | 850 mm |
| 3 Anschluss Position 2-3 (Rückwandplatine 1) | Kabelwand rechts | 3 PCIe-Anschluss 9B | 850 mm |
