Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles des fonds de panier d’unité E3.S.
En fonction de la configuration, reportez-vous à la section correspondante pour le cheminement des câbles des fonds de panier d’unité E3.S :

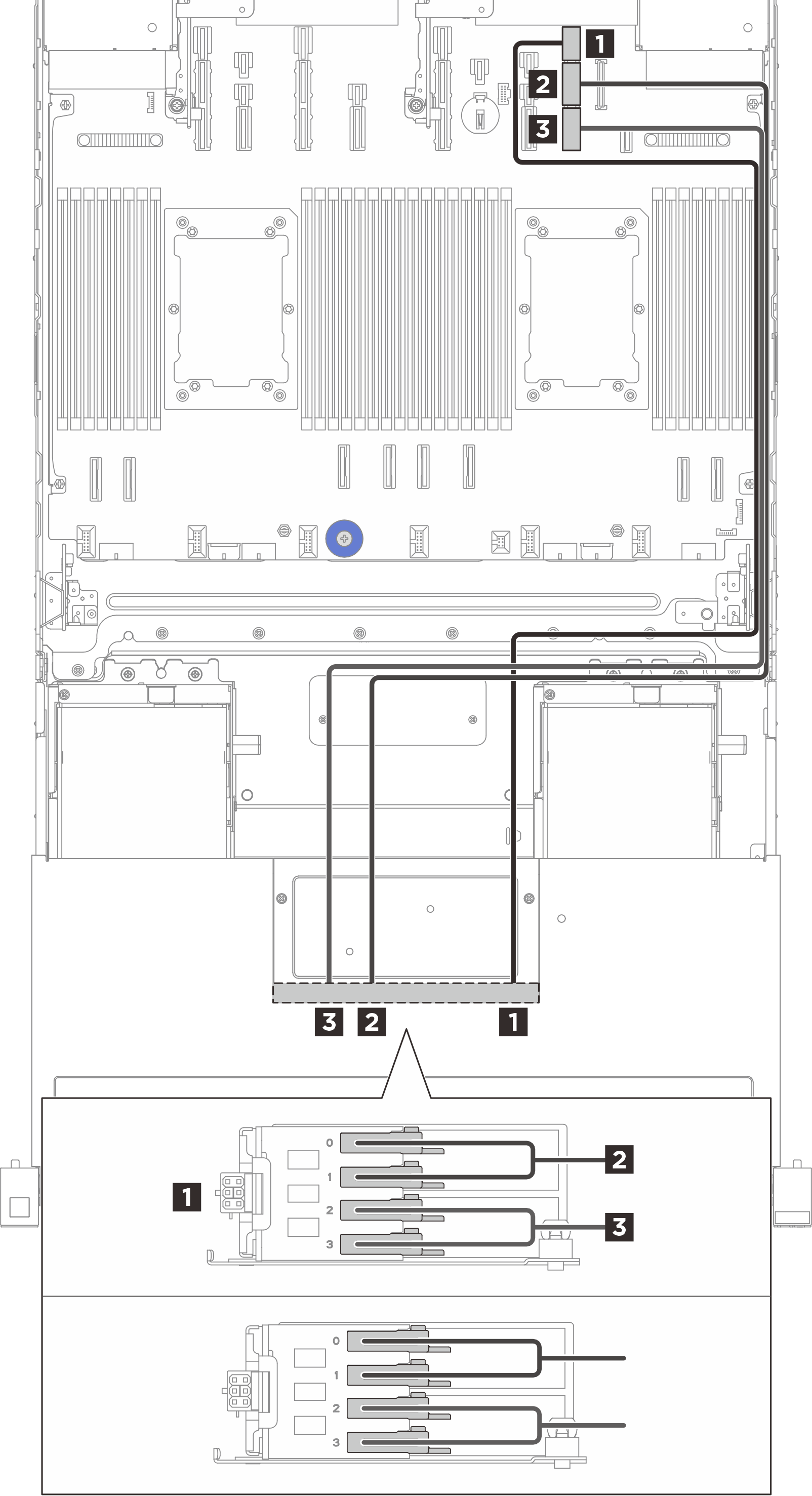

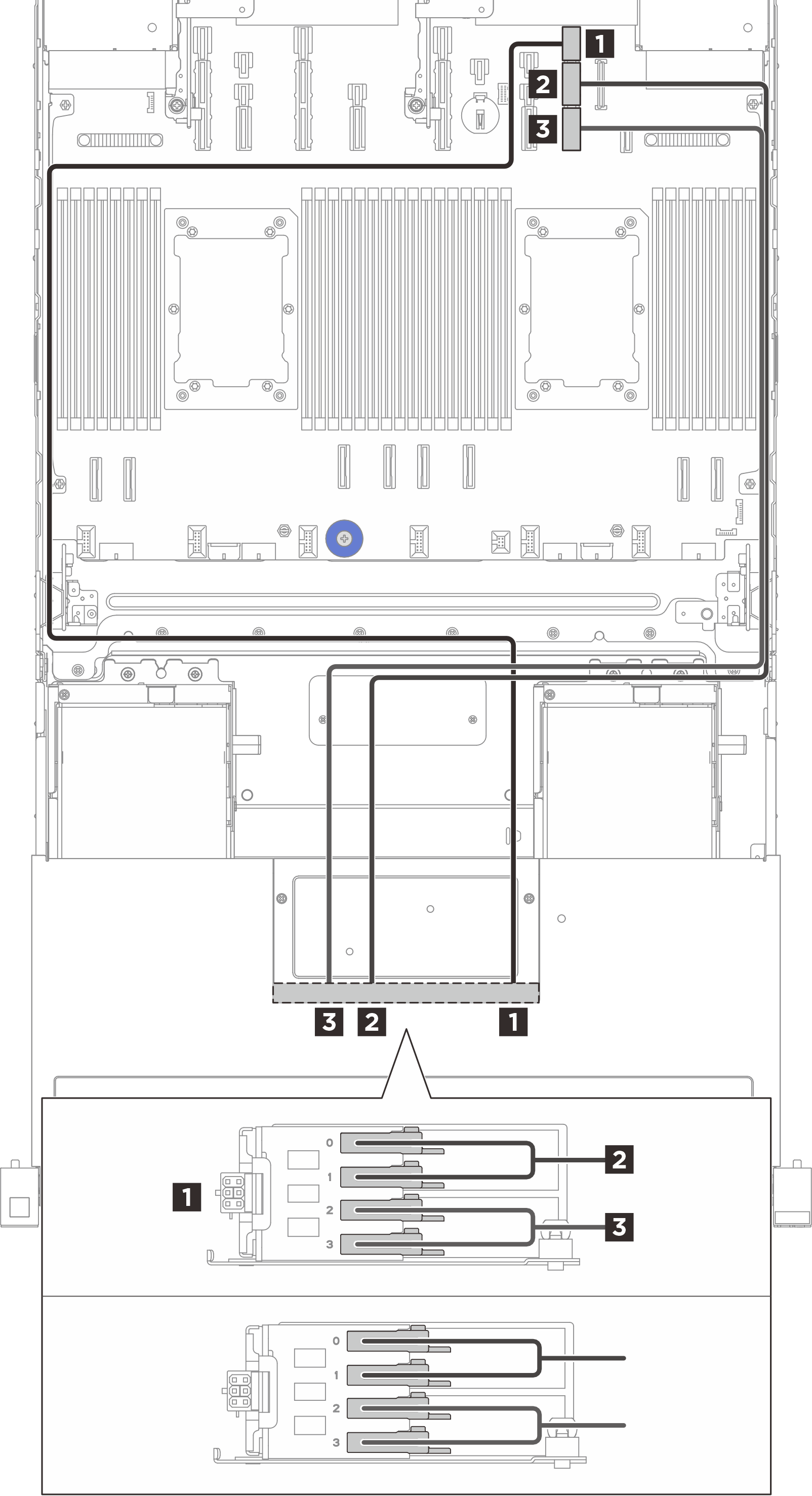

| Fond de panier 1 | Fond de panier 2 |
| |
| De (Fonds de panier E3.S) | Câble mural | Vers (carte du processeur) | Longueur de câble |
| 1 Connecteur d’alimentation (BP1) | Câble mural gauche | 1 Connecteur d’alimentation 9 | 1 200 mm |
| 2 Baie 0, 1 (BP1) | Câble mural droit | 2 Connecteur PCIe 9A | 850 mm |
| 3 Baie 2, 3 (BP1) | Câble mural droit | 3 Connecteur PCIe 9B | 850 mm |

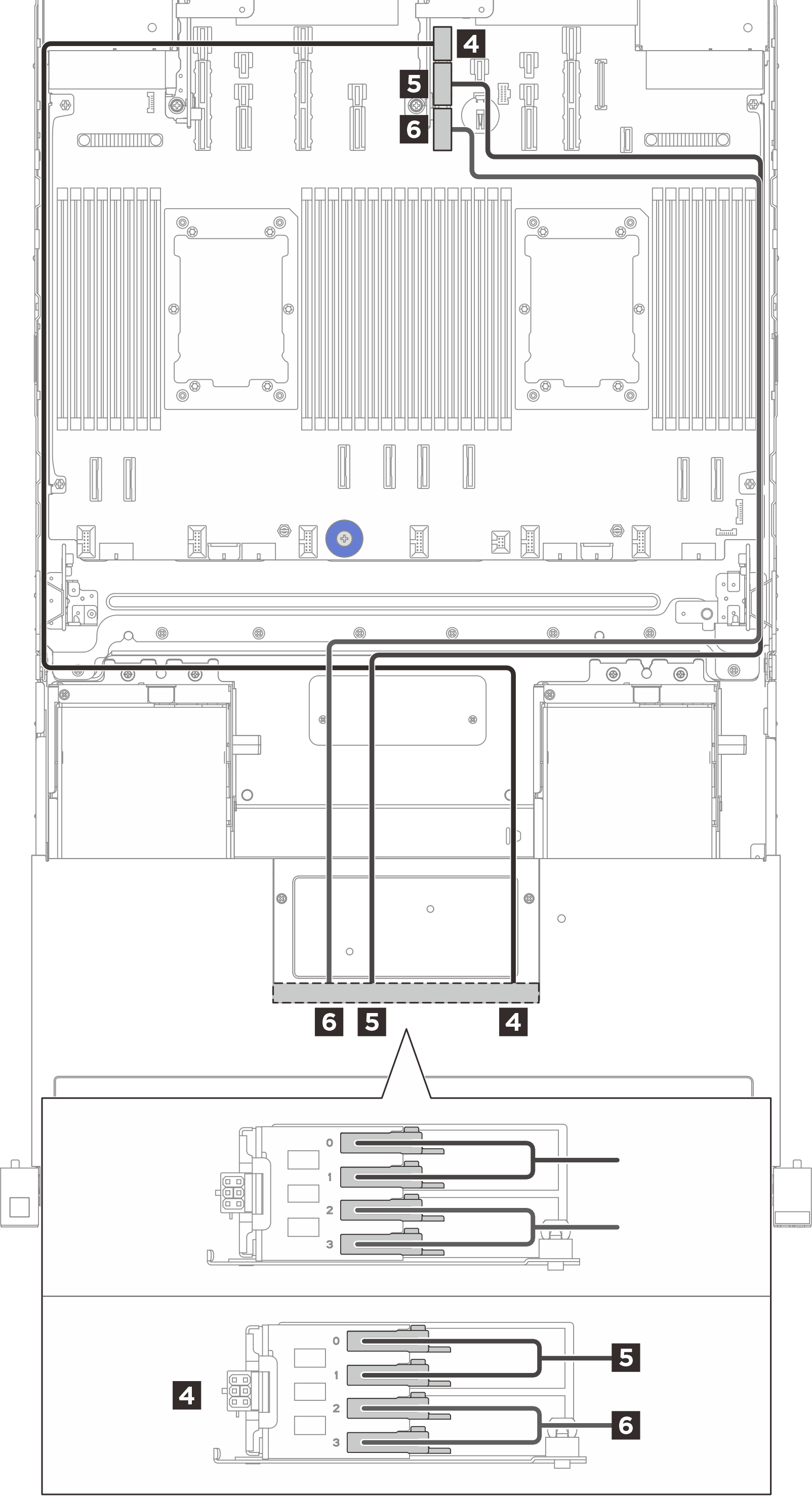

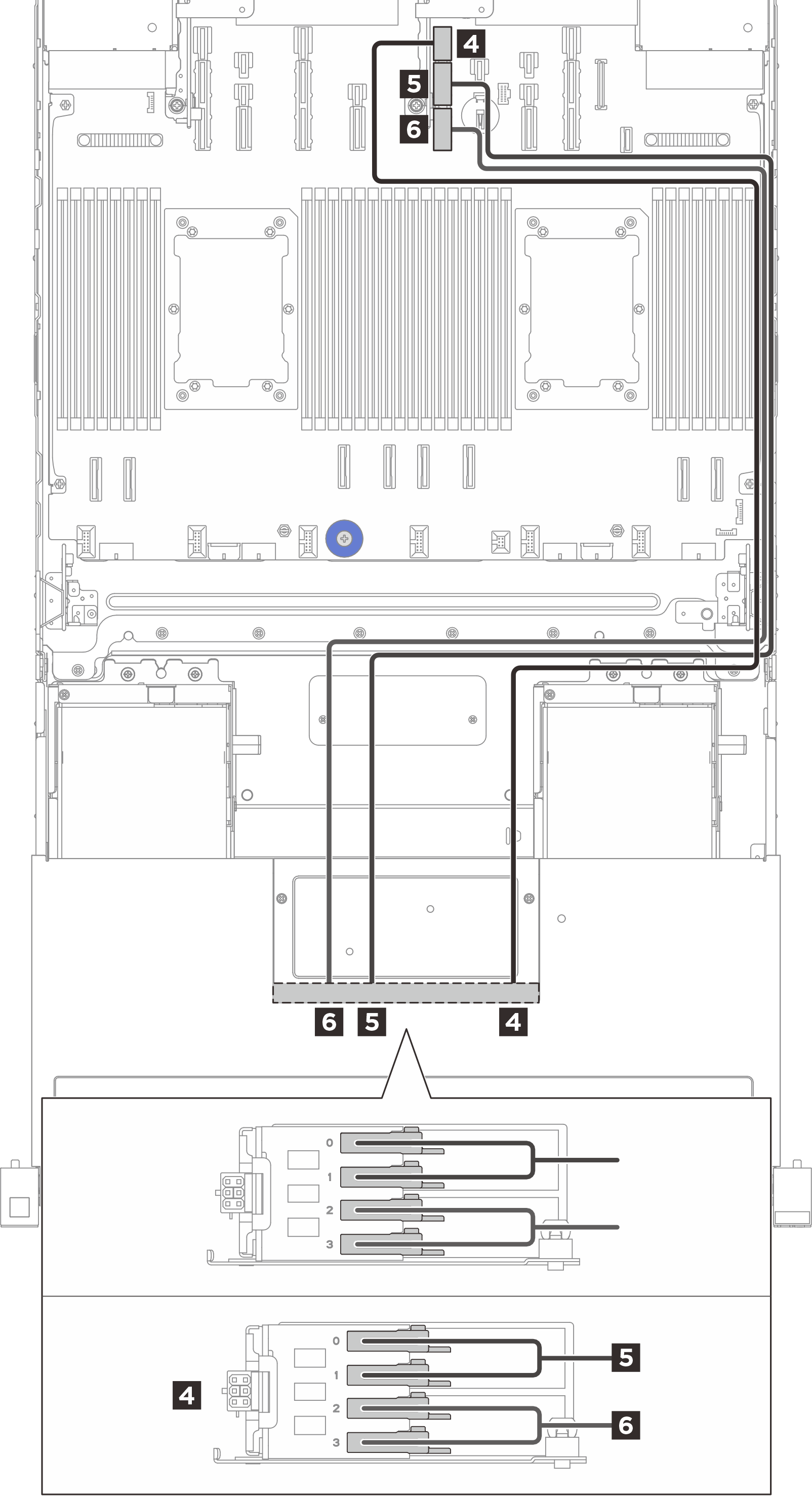

| 4 Connecteur d’alimentation (BP2) | Câble mural gauche | 4 Connecteur d’alimentation 11 | 1 200 mm |
| 5 Baie 0, 1 (BP2) | Câble mural droit | 5 Connecteur PCIe 11A | 850 mm |
| 6 Baie 2, 3 (BP2) | Câble mural droit | 6 Connecteur PCIe 11B | 850 mm |

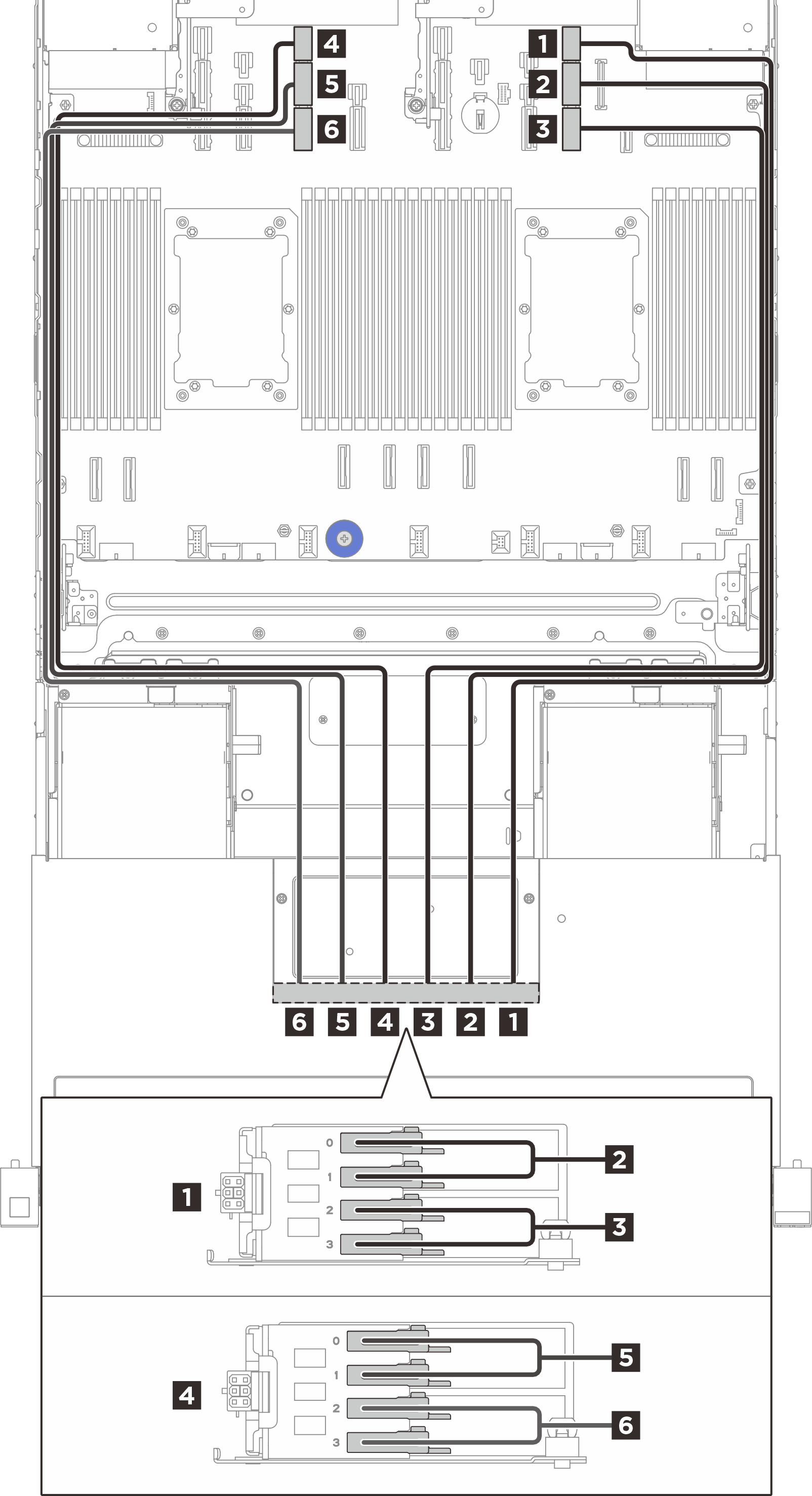

| Fond de panier 1 | Fond de panier 2 |
| |
| De (Fonds de panier E3.S) | Câble mural | Vers (carte du processeur) | Longueur de câble |
| 1 Connecteur d’alimentation (BP1) | Câble mural droit | 1 Connecteur d’alimentation 9 | 900 mm |
| 2 Baie 0, 1 (BP1) | Câble mural droit | 2 Connecteur PCIe 9A | 850 mm |
| 3 Baie 2, 3 (BP1) | Câble mural droit | 3 Connecteur PCIe 9B | 850 mm |
| 4 Connecteur d’alimentation (BP2) | Câble mural droit | 4 Connecteur d’alimentation 11 | 900 mm |
| 5 Baie 0, 1 (BP2) | Câble mural droit | 5 Connecteur PCIe 11A | 850 mm |
| 6 Baie 2, 3 (BP2) | Câble mural droit | 6 Connecteur PCIe 11B | 850 mm |
|
| De (Fonds de panier E3.S) | Câble mural | Vers (carte du processeur) | Longueur de câble |
| 1 Connecteur d’alimentation (BP1) | Câble mural droit | 1 Connecteur d’alimentation 9 | 900 mm |
| 2 Baie 0, 1 (BP1) | Câble mural droit | 2 Connecteur PCIe 9A | 850 mm |
| 3 Baie 2, 3 (BP1) | Câble mural droit | 3 Connecteur PCIe 9B | 850 mm |
| 4 Connecteur d’alimentation (BP2) | Câble mural gauche | 4 Connecteur d’alimentation 13 | 900 mm |
| 5 Baie 0, 1 (BP2) | Câble mural gauche | 5 Connecteur PCIe 13A | 850 mm |
| 6 Baie 2, 3 (BP2) | Câble mural gauche | 6 Connecteur PCIe 13B | 850 mm |
|

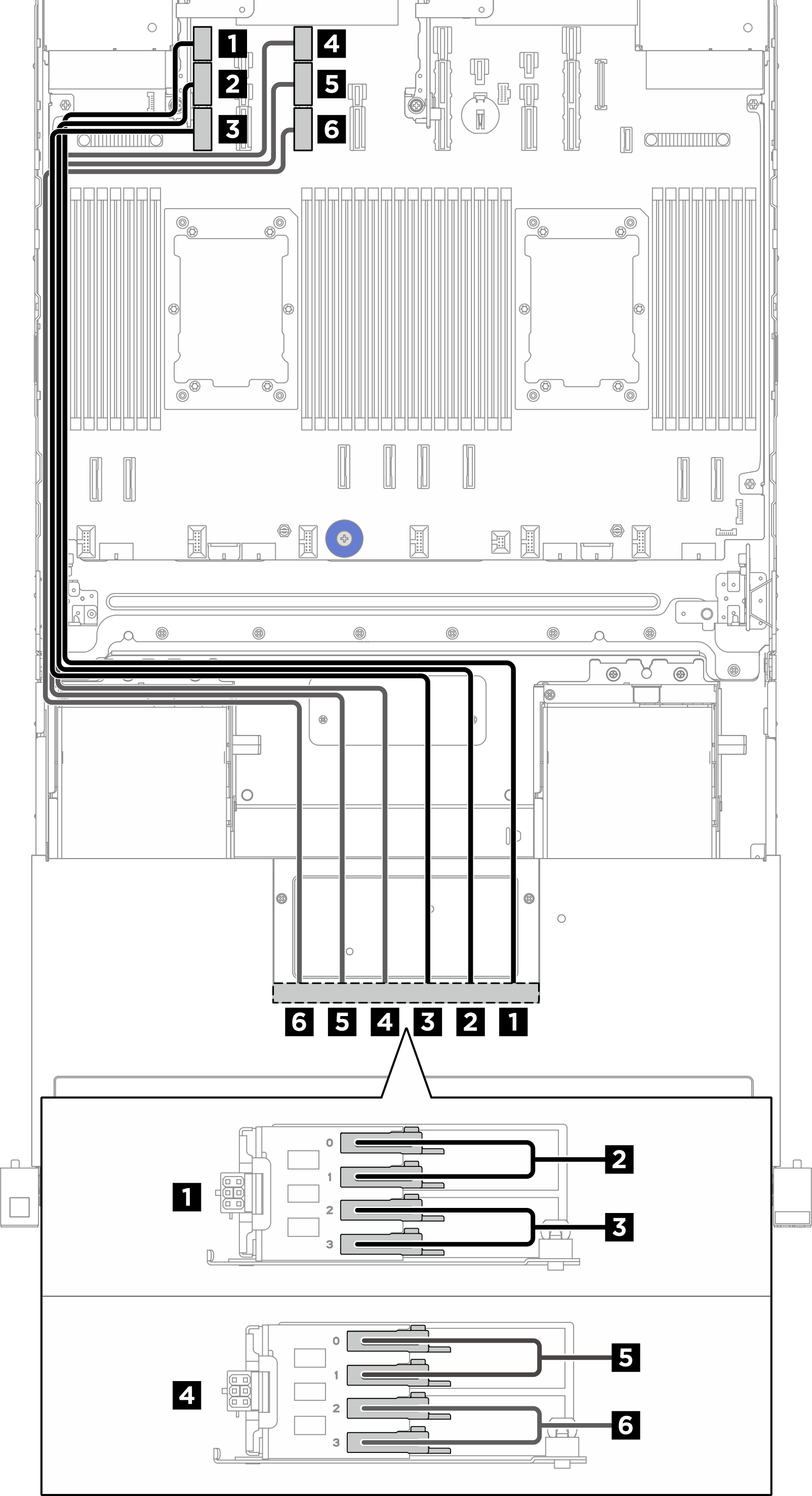

| De (Fonds de panier E3.S) | Câble mural | Vers (carte du processeur) | Longueur de câble |
| 1 Connecteur d’alimentation (BP1) | Câble mural gauche | 1 Connecteur d’alimentation 15 | 900 mm |
| 2 Baie 0, 1 (BP1) | Câble mural gauche | 2 Connecteur PCIe 15A | 850 mm |
| 3 Baie 2, 3 (BP1) | Câble mural gauche | 3 Connecteur PCIe 15B | 850 mm |
| 4 Connecteur d’alimentation (BP2) | Câble mural gauche | 4 Connecteur d’alimentation 13 | 900 mm |
| 5 Baie 0, 1 (BP2) | Câble mural gauche | 5 Connecteur PCIe 13A | 850 mm |
| 6 Baie 2, 3 (BP2) | Câble mural gauche | 6 Connecteur PCIe 13B | 850 mm |
Pour connaître le cheminement des câbles du fond de panier M.2 avant, voir Cheminement des câbles du fond de panier de démarrage et de la carte contrôleur M.2 avant.
|

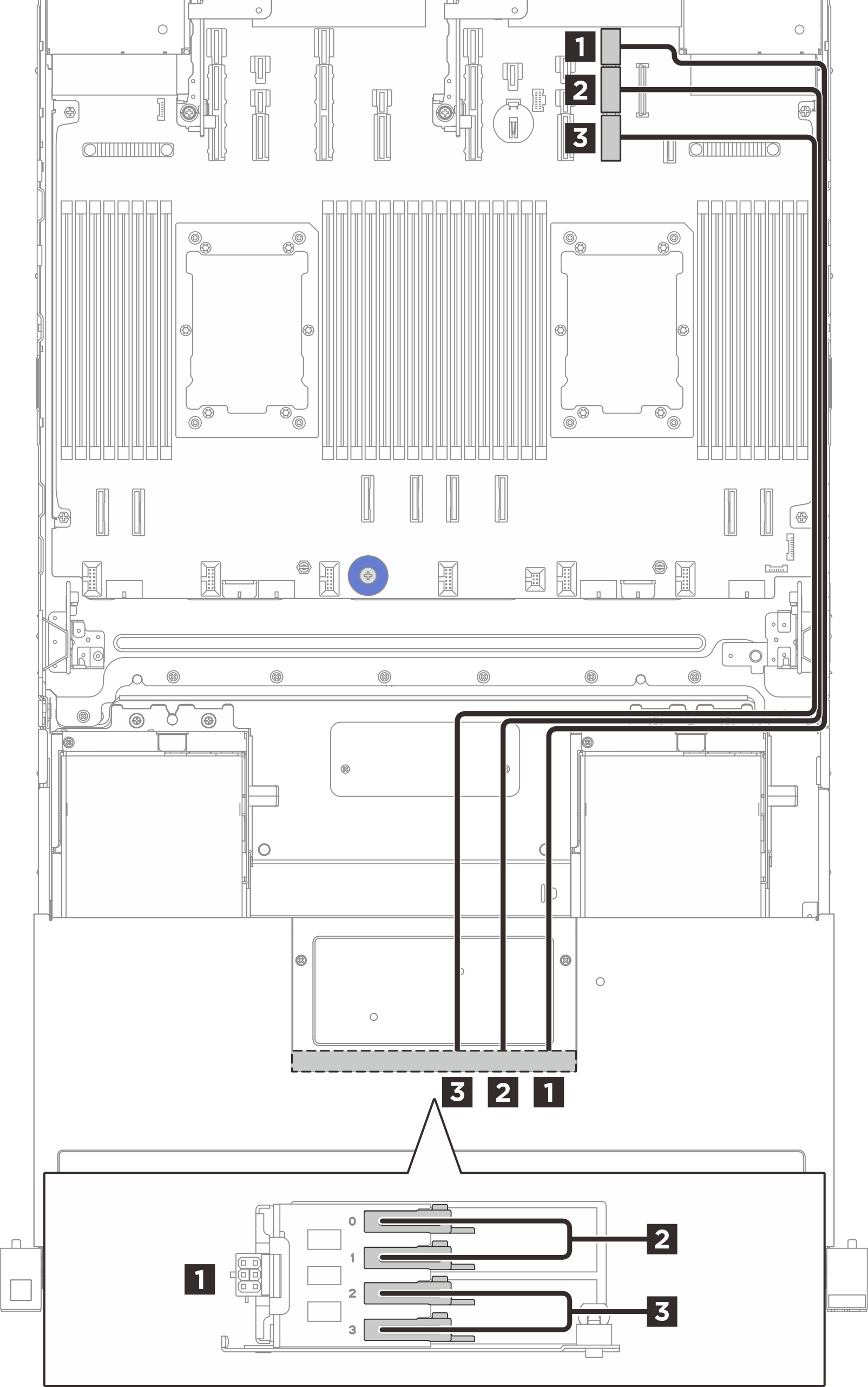

| De (Fond de panier E3.S) | Câble mural | Vers (carte du processeur) | Longueur de câble |
| 1 Connecteur d’alimentation (BP1) | Câble mural droit | 1 Connecteur d’alimentation 9 | 900 mm |
| 2 Baie 0, 1 (BP1) | Câble mural droit | 2 Connecteur PCIe 9A | 850 mm |
| 3 Baie 2, 3 (BP1) | Câble mural droit | 3 Connecteur PCIe 9B | 850 mm |
