Cheminement des câbles de l’adaptateur InfiniBand ConnectX-8
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles auxiliaires des adaptateurs InfiniBand ConnectX-8.
Selon la configuration, reportez-vous à la section correspondante pour le cheminement des câbles auxiliaires de l’adaptateur ConnectX-8 :

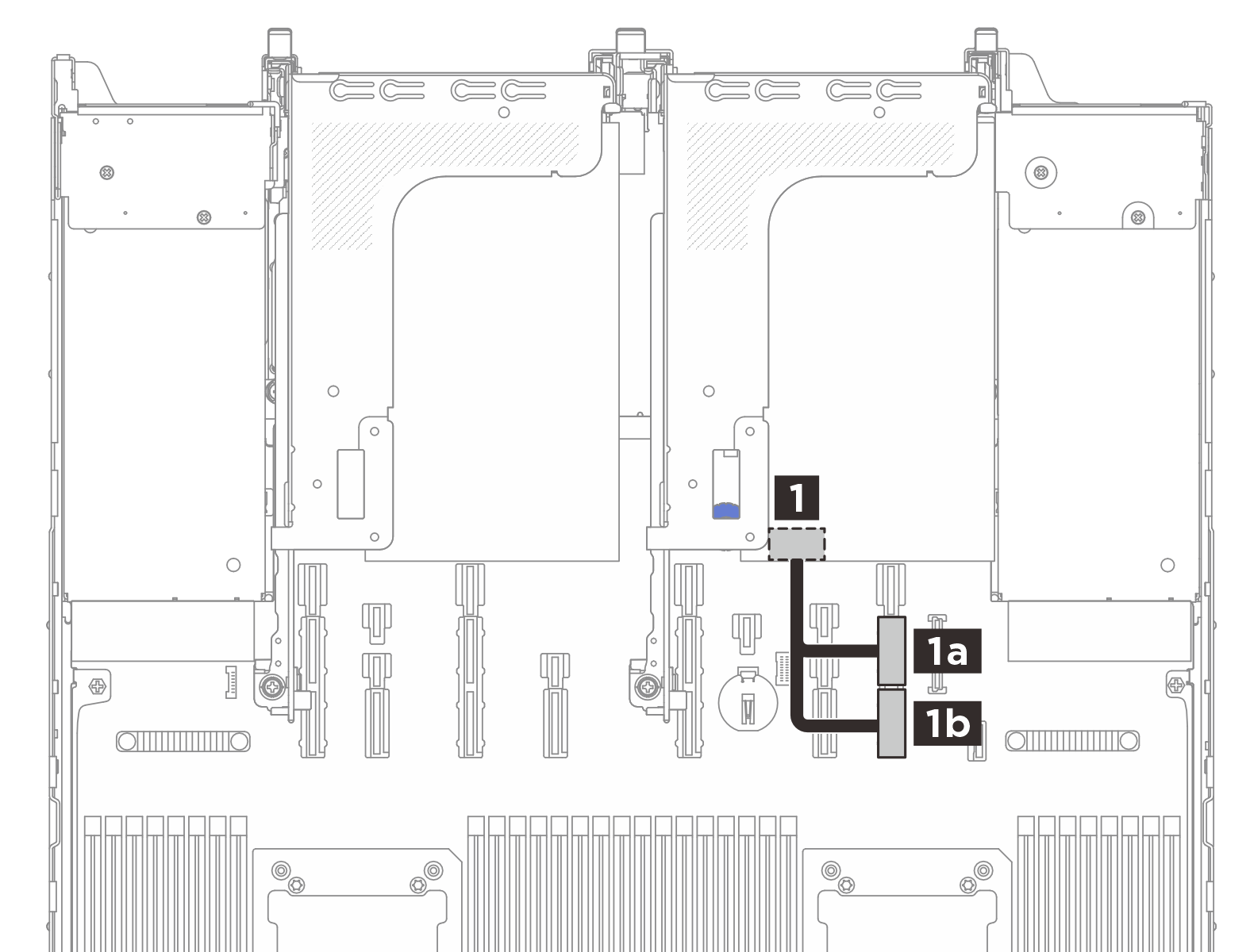

Un adaptateur ConnectX-8 avec un processeur installé
![]() | ||
De | Vers (carte du processeur) | Longueur de câble |
1 Adaptateur ConnectX sur l’assemblage de cartes mezzanines 2 | 1a Connecteur PCIe 9A | 300 mm |
1b Connecteur PCIe 9B |

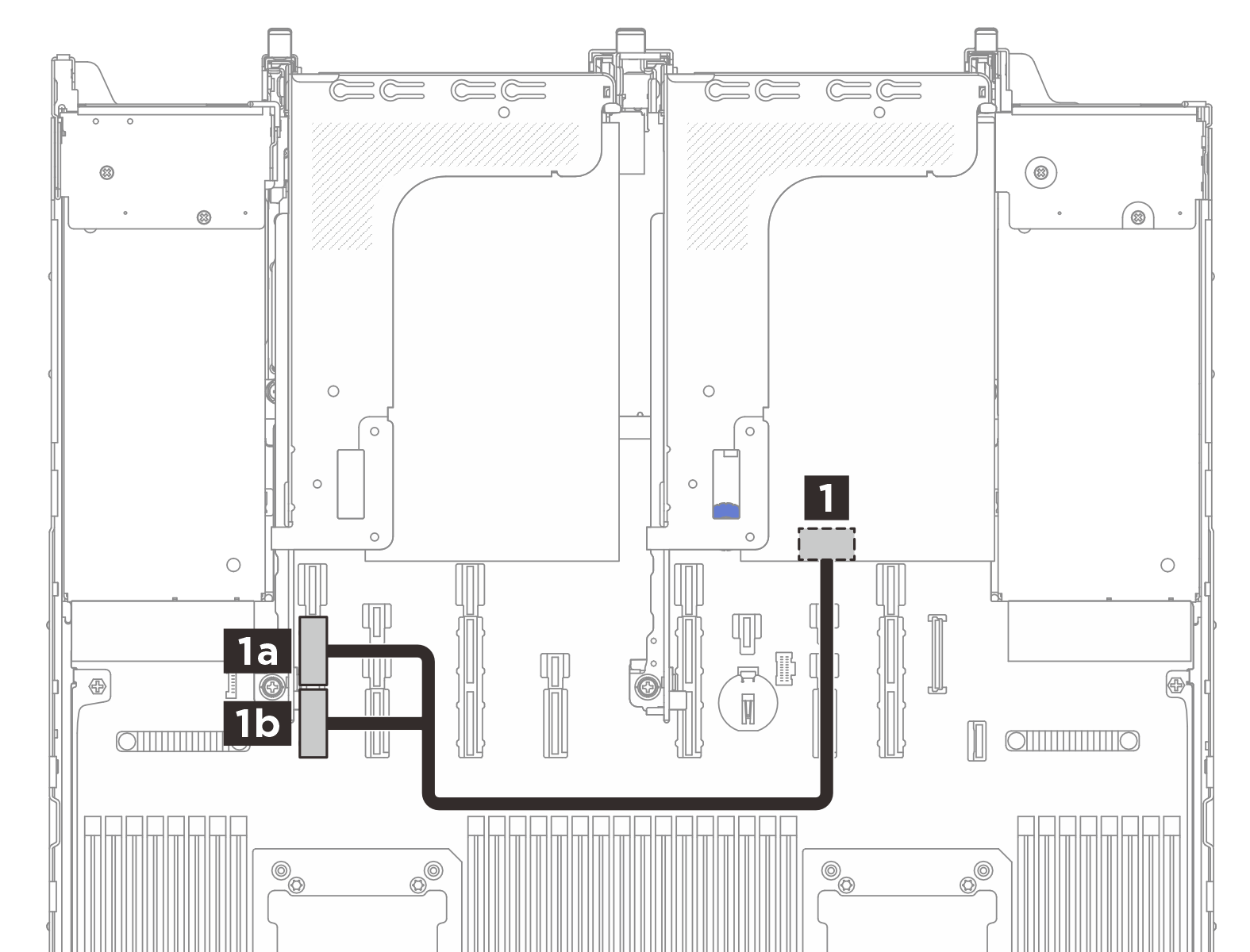

Un adaptateur ConnectX-8 avec deux processeurs installés
![]() | ||
De | Vers (carte du processeur) | Longueur de câble |
1 Adaptateur ConnectX sur l’assemblage de cartes mezzanines 2 | 1a Connecteur PCIe 15A | 300 mm |
1b Connecteur PCIe 15B |

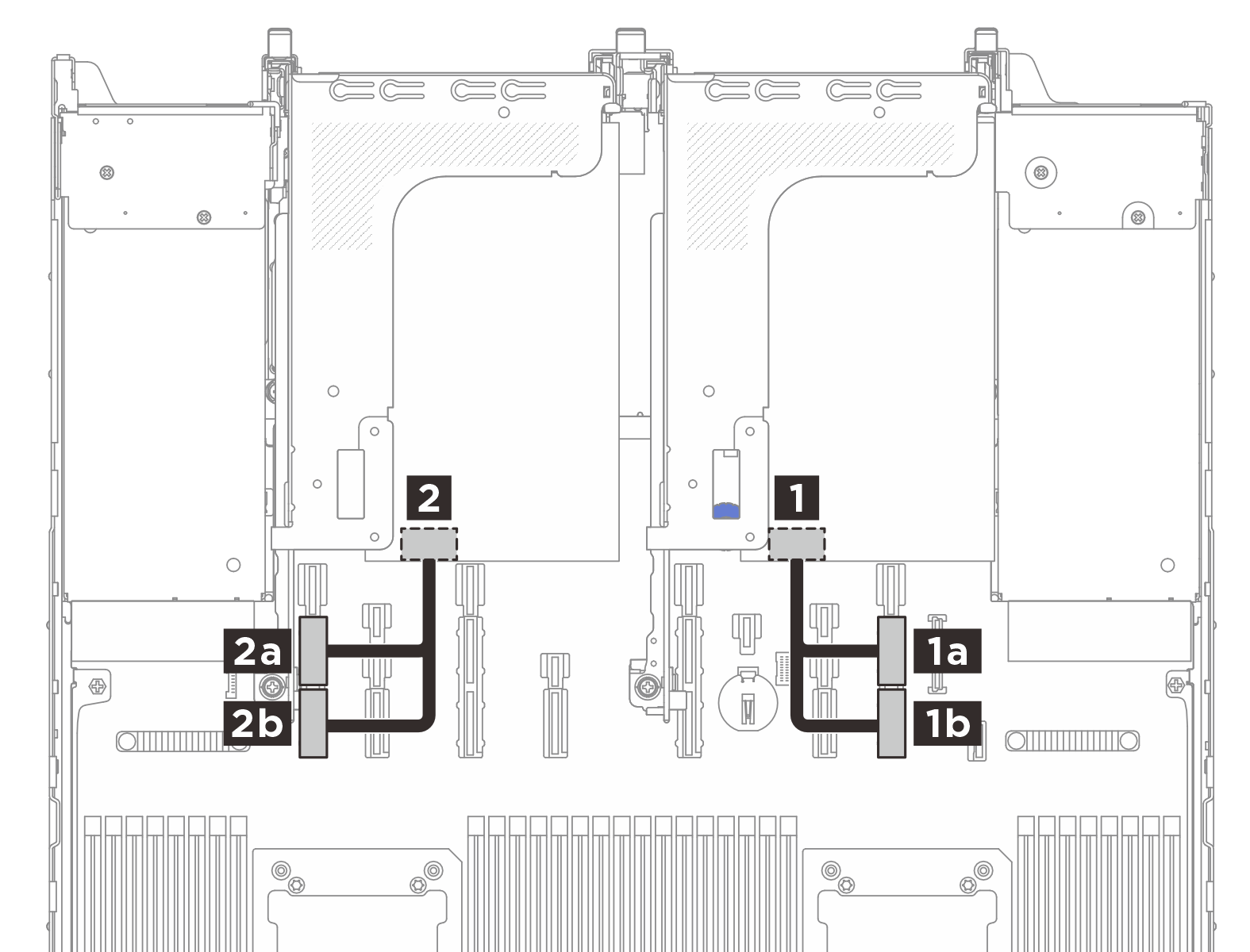

Deux adaptateurs ConnectX-8 avec deux processeurs installés
![]() | ||
De | Vers (carte du processeur) | Longueur de câble |
1 Adaptateur ConnectX sur l’assemblage de cartes mezzanines 2 | 1a Connecteur PCIe 9A | 300 mm |
1b Connecteur PCIe 9B | ||
2 Adaptateur ConnectX sur l’assemblage de cartes mezzanines 3 | 2a Connecteur PCIe 15A | 300 mm |
2b Connecteur PCIe 15B |
