Disposición de los cables del adaptador ConnectX-8 InfiniBand
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables auxiliares de los adaptadores ConnectX-8 InfiniBand.
De acuerdo con la configuración, consulte la sección correspondiente para la disposición de los cables auxiliares del adaptador ConnectX-8:

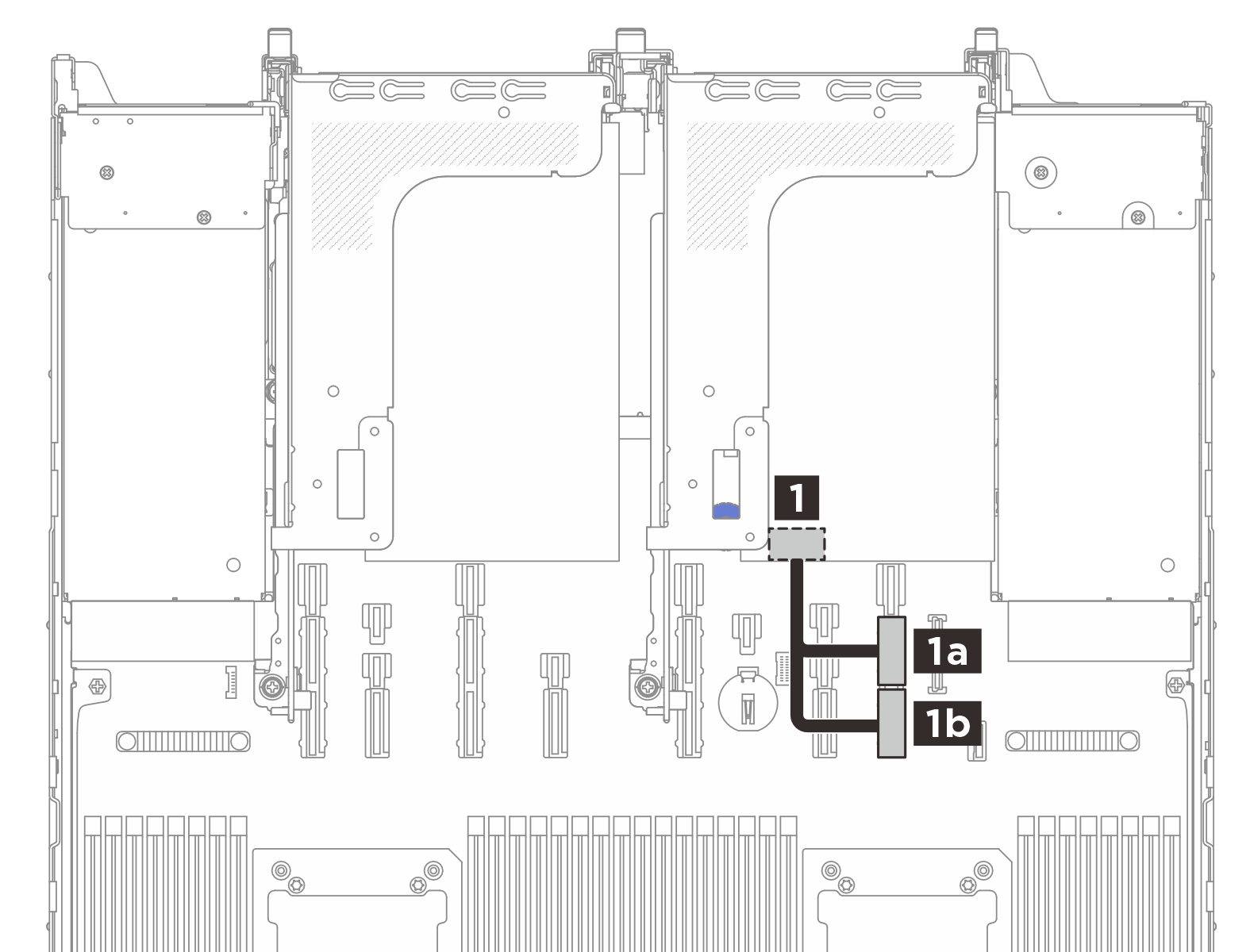

Un adaptador ConnectX-8 con un procesador instalado
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Adaptador ConnectX en el conjunto de expansión 2 | 1a Conector PCIe 9A | 300 mm |
| 1b Conector PCIe 9B | ||

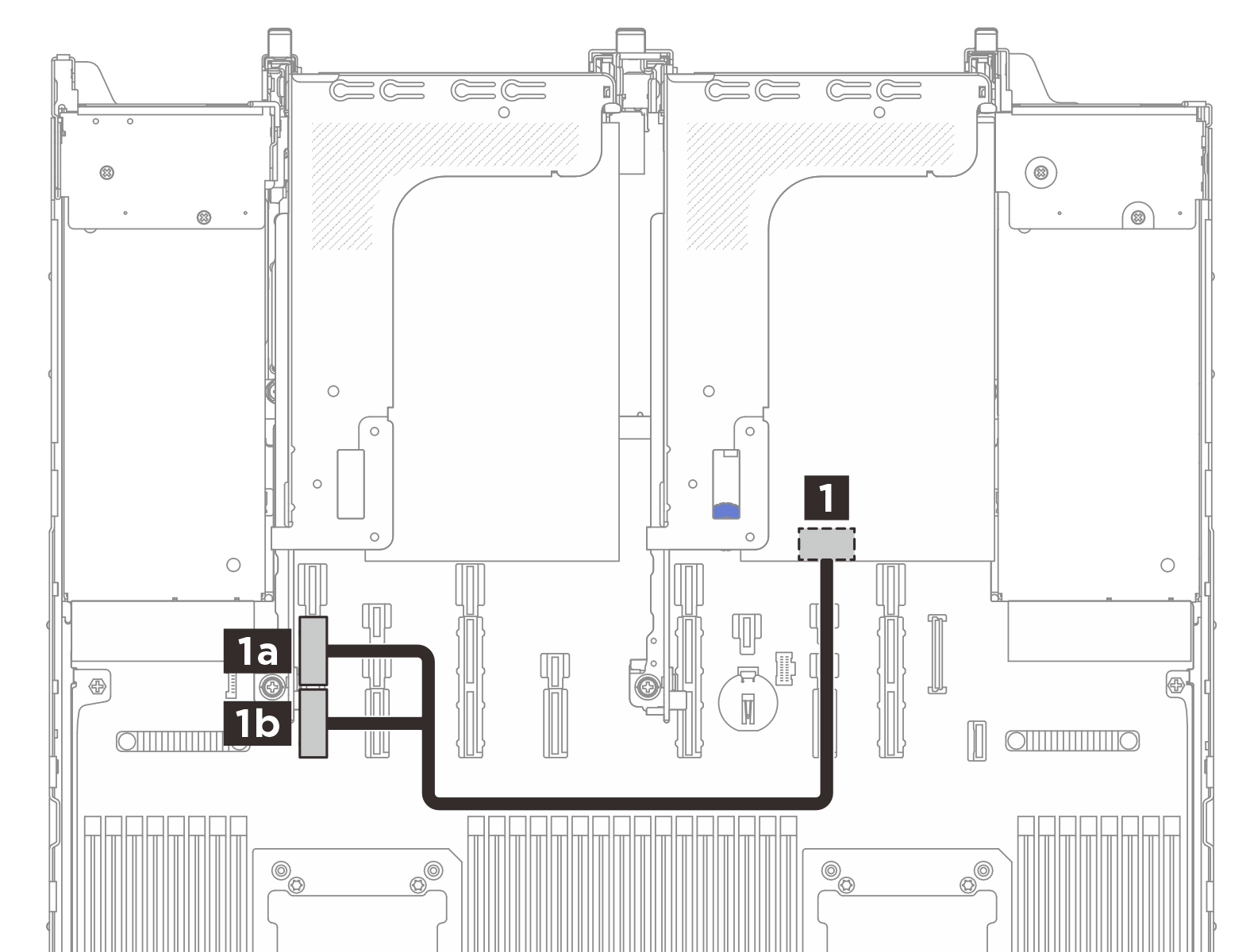

Un adaptador ConnectX-8 con dos procesadores instalados
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Adaptador ConnectX en el conjunto de expansión 2 | 1a Conector PCIe 15A | 300 mm |
| 1b Conector PCIe 15B | ||

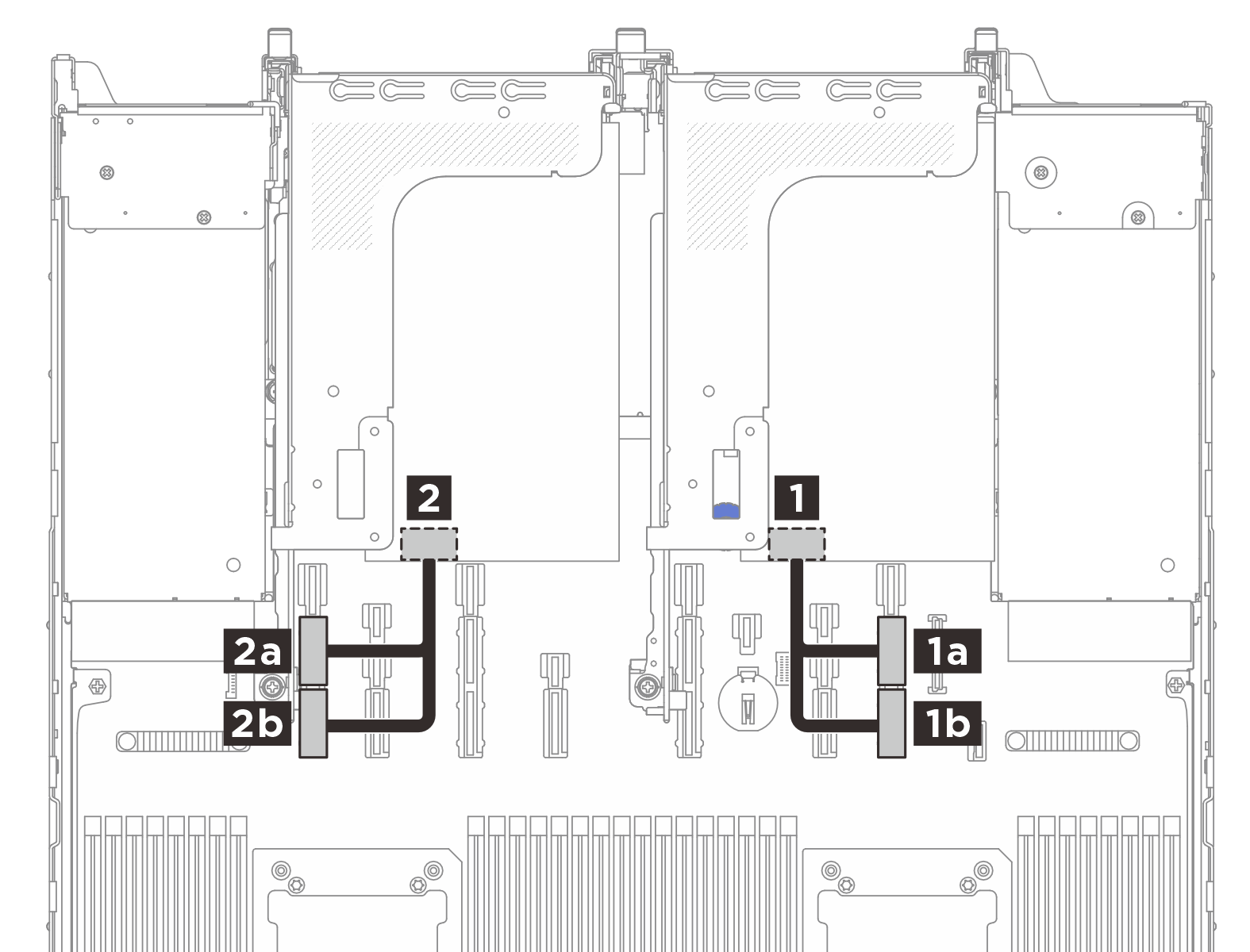

Dos adaptadores ConnectX-8 con dos procesadores instalados
 | ||
| Desde | A (placa del procesador) | Longitud del cable |
| 1 Adaptador ConnectX en el conjunto de expansión 2 | 1a Conector PCIe 9A | 300 mm |
| 1b Conector PCIe 9B | ||
| 2 Adaptador ConnectX en el conjunto de expansión 3 | 2a Conector PCIe 15A | 300 mm |
| 2b Conector PCIe 15B | ||
