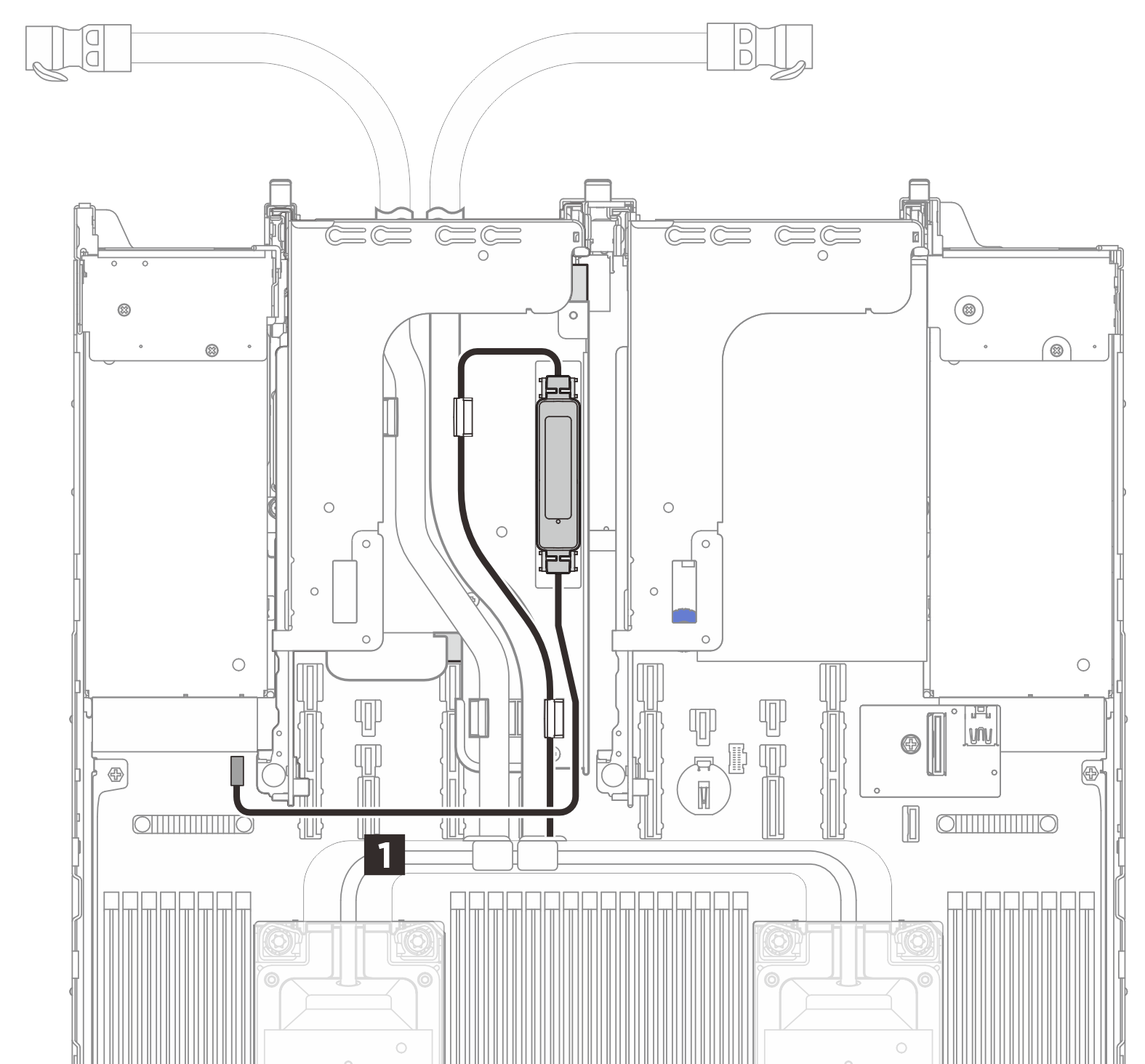

Disposición de los cables de Processor Neptune® Core Module

Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para la Processor Neptune® Core Module.

Nota
Para obtener un mejor acceso a la disposición de los cables, es necesario instalar las mangueras y módulo de sensor de detección de líquidos en un soporte designado y comprobar que el módulo esté asegurado en los clips de sujeción. Consulte Instalación del Lenovo Processor Neptune Core Module para conocer detalles.


DesdeA (placa del procesador)
Cable de detección de filtraciones1 Conector de detección de filtraciones 2
