Instradamento dei cavi di Processor Neptune® Core Module

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la Processor Neptune® Core Module.

Nota
Per una disposizione migliore dei cavi, è necessario installare i tubi e il modulo del sensore di rilevamento dei liquidi in un supporto designato e assicurarsi che il modulo sia fissato nei fermi del supporto. Per maggiori dettagli, vedere Installazione di Lenovo Processor Neptune Core Module.

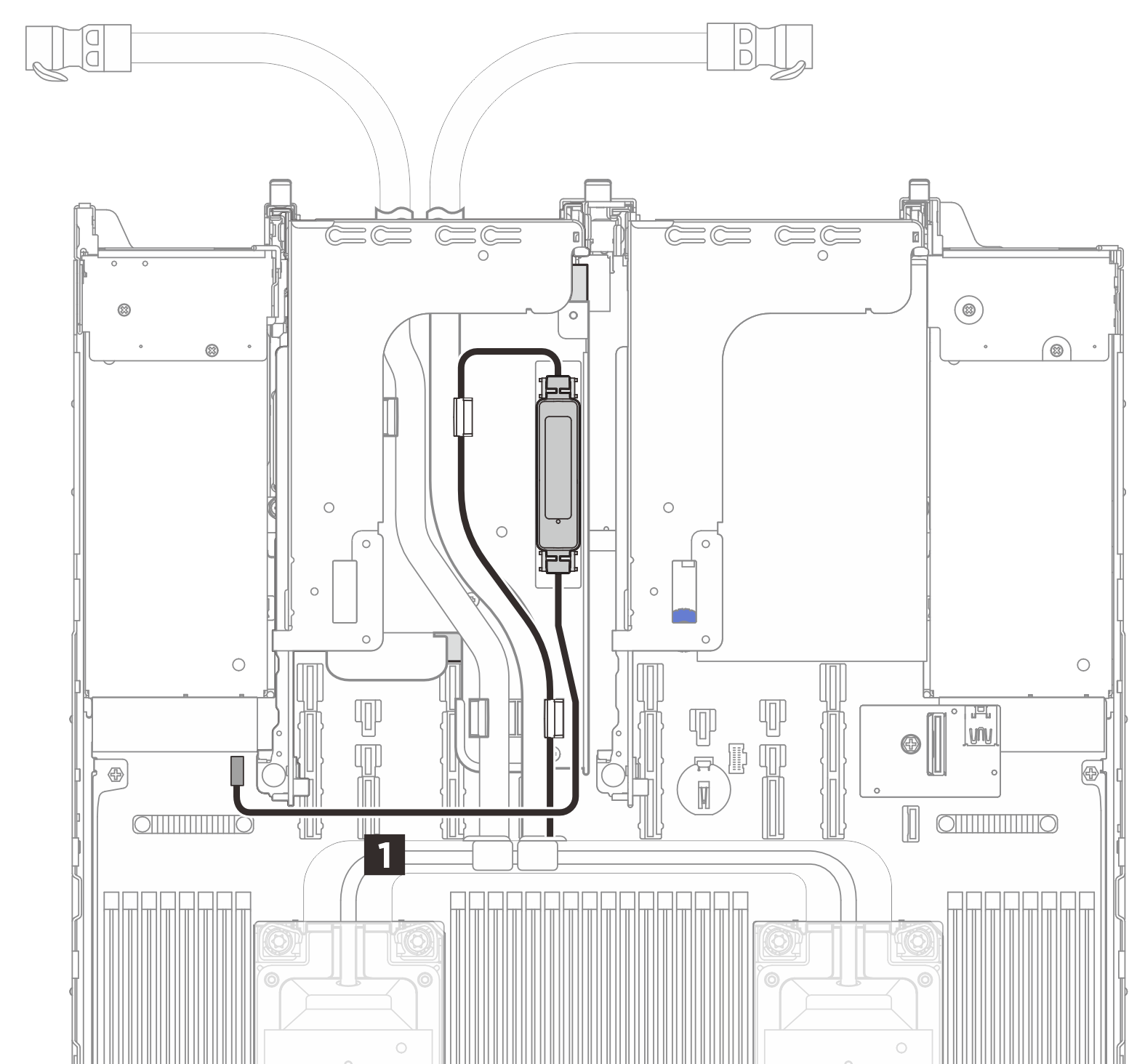

DaA (scheda del processore)
Cavo di rilevamento perdite1 Connettore di rilevamento perdite 2
