การเดินสายอะแดปเตอร์ ConnectX-8 InfiniBand

ตามการกำหนดค่า โปรดดูส่วนที่เกี่ยวข้องสำหรับการเดินสายเสริมของอะแดปเตอร์ ConnectX-8:

• อะแดปเตอร์ ConnectX-8 หนึ่งตัวที่ติดตั้งโปรเซสเซอร์หนึ่งตัว
• อะแดปเตอร์ ConnectX-8 หนึ่งตัวที่ติดตั้งโปรเซสเซอร์สองตัว
• อะแดปเตอร์ ConnectX-8 สองตัวที่ติดตั้งโปรเซสเซอร์สองตัว

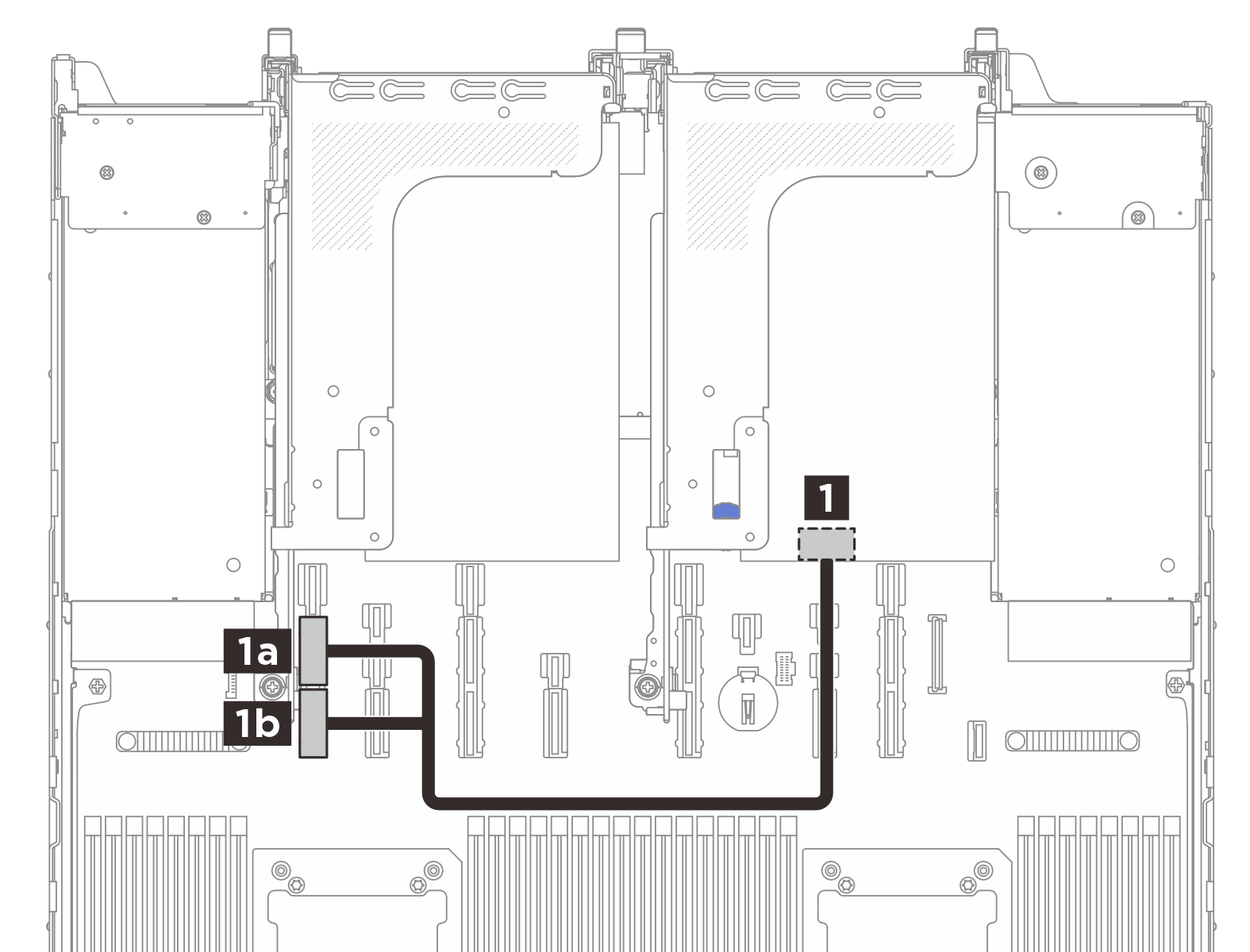

อะแดปเตอร์ ConnectX-8 หนึ่งตัวที่ติดตั้งโปรเซสเซอร์หนึ่งตัว​

จาก	ไปยัง (แผงโปรเซสเซอร์)	ความยาวสาย
1 อะแดปเตอร์ ConnectX บนส่วนประกอบตัวยก 2	1a ขั้วต่อ PCIe 9A	300 มม
	1b ขั้วต่อ PCIe 9B

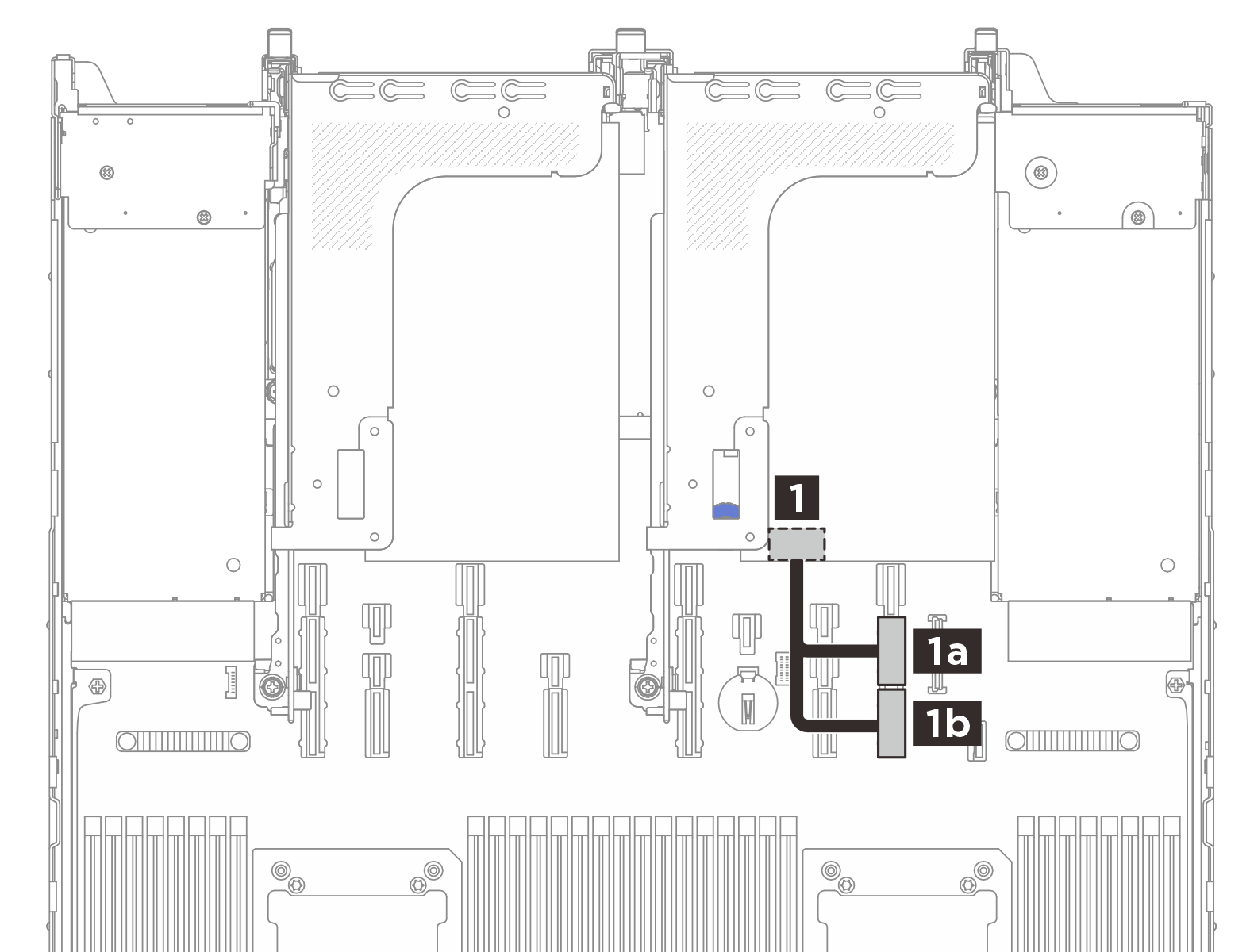

อะแดปเตอร์ ConnectX-8 หนึ่งตัวที่ติดตั้งโปรเซสเซอร์สองตัว​

จาก	ไปยัง (แผงโปรเซสเซอร์)	ความยาวสาย
1 อะแดปเตอร์ ConnectX บนส่วนประกอบตัวยก 2	1a ขั้วต่อ PCIe 15A	300 มม
	1b ขั้วต่อ PCIe 15B

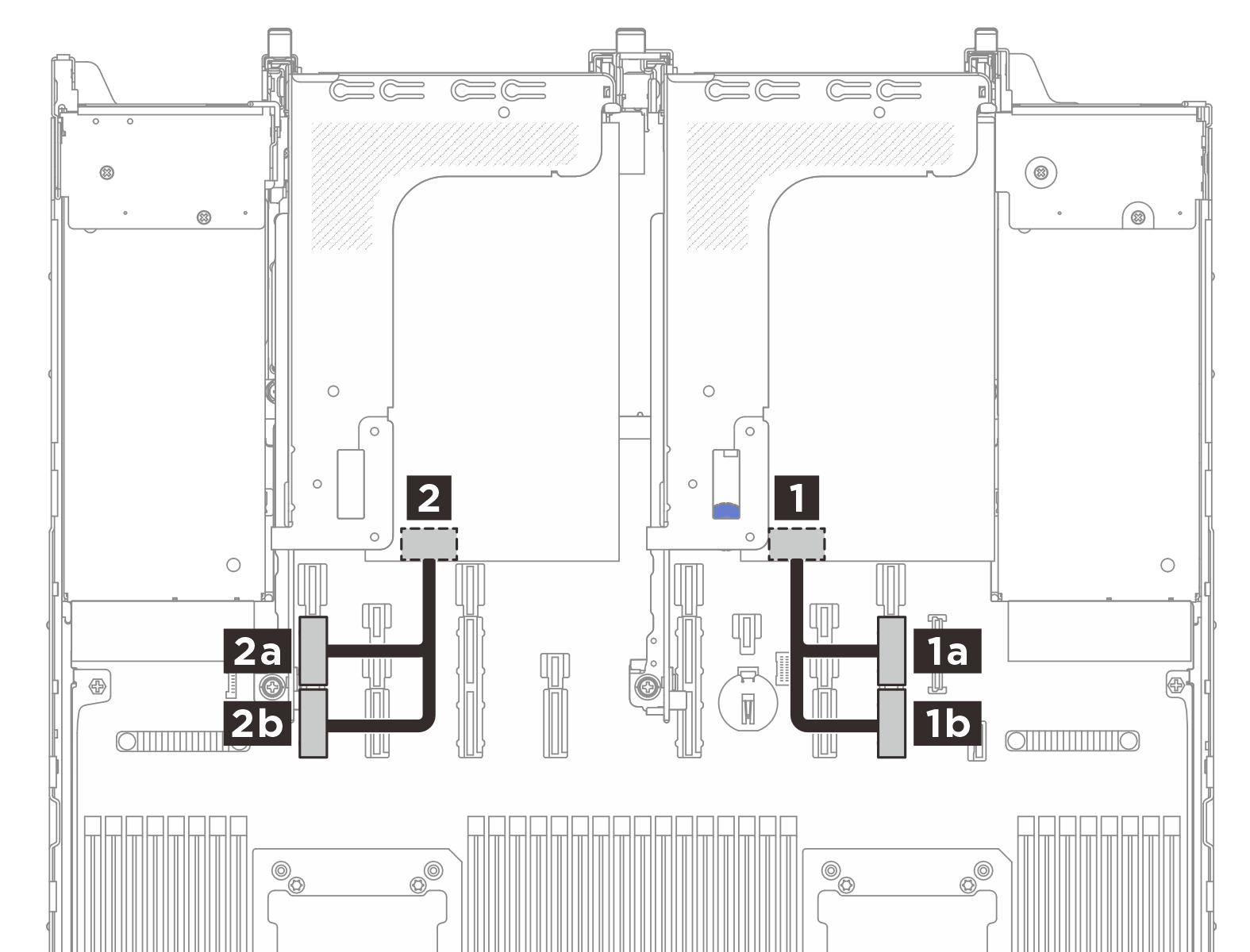

อะแดปเตอร์ ConnectX-8 สองตัวที่ติดตั้งโปรเซสเซอร์สองตัว​

จาก	ไปยัง (แผงโปรเซสเซอร์)	ความยาวสาย
1 อะแดปเตอร์ ConnectX บนส่วนประกอบตัวยก 2	1a ขั้วต่อ PCIe 9A	300 มม
	1b ขั้วต่อ PCIe 9B
2 อะแดปเตอร์ ConnectX บนส่วนประกอบตัวยก 3	2a ขั้วต่อ PCIe 15A	300 มม
	2b ขั้วต่อ PCIe 15B
