การเดินสายโมดูล OCP

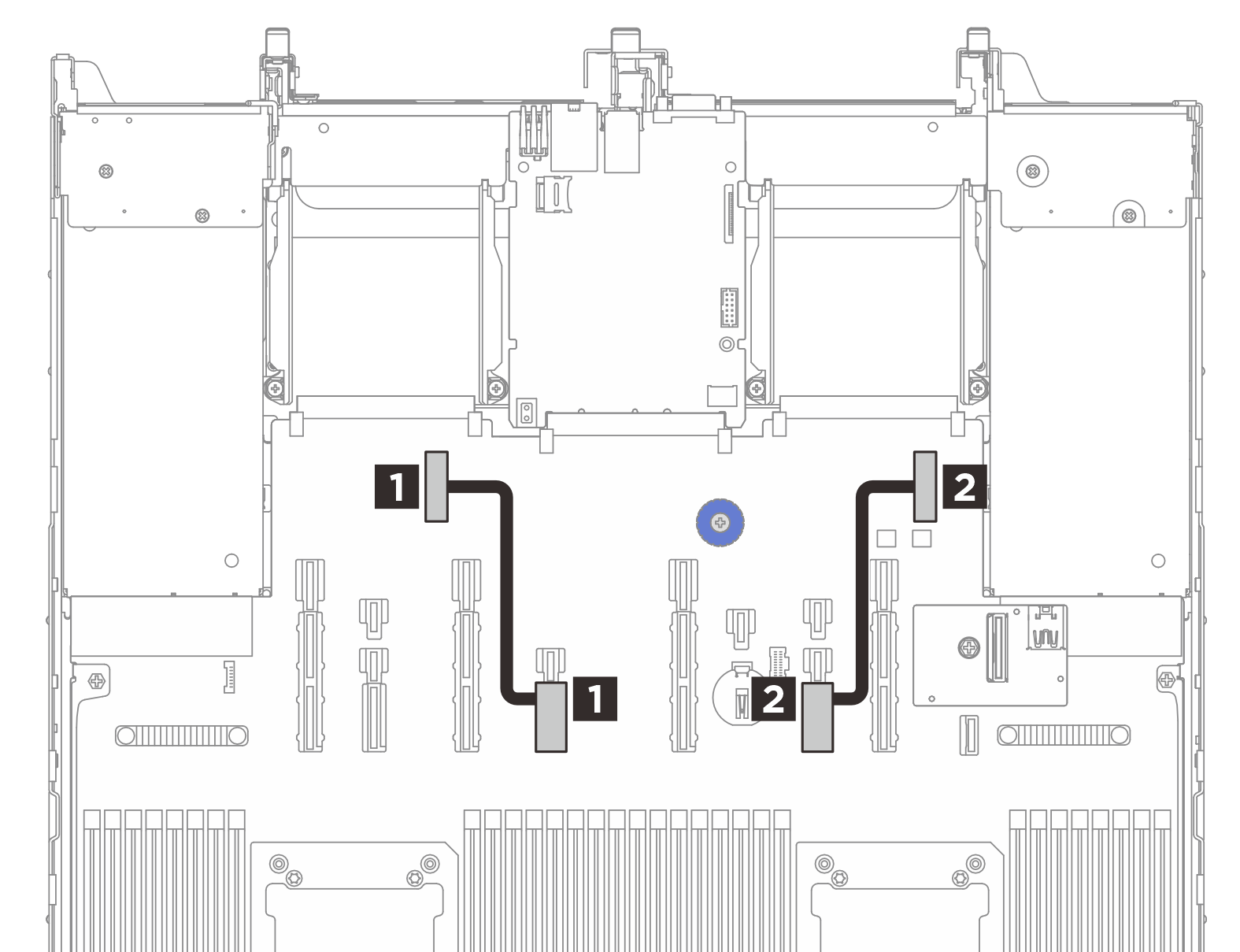

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูล OCP ที่มีการเชื่อมต่อ PCIe x16



จาก (แผงโปรเซสเซอร์)ไปยัง (แผงโปรเซสเซอร์)ความยาวสาย
1 ขั้วต่อขยาย OCP 21 ขั้วต่อ PCIe 12160 มม
2 ขั้วต่อขยาย OCP 12 ขั้วต่อ PCIe 10160 มม
