OCP モジュールのケーブル配線

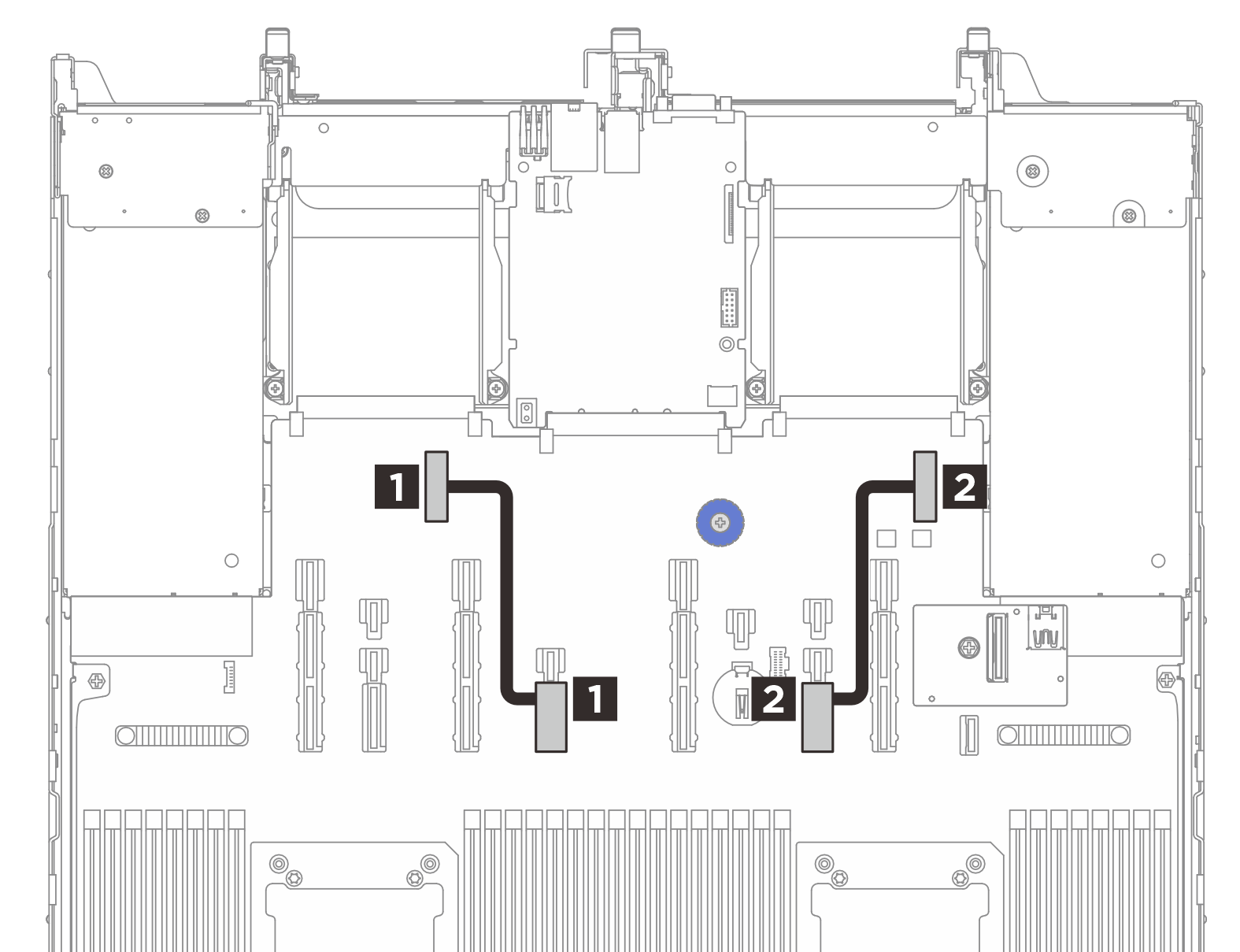

PCIe x16接続でOCPモジュールのケーブル配線を行う方法については、このセクションの手順に従ってください。
 | ||
| 始点 (プロセッサー・ボード) | 終点 (プロセッサー・ボード) | ケーブルの長さ |
| 1 OCP 拡張コネクター 2 | 1 PCIe コネクター 12 | 160 mm |
| 2 OCP 拡張コネクター 1 | 2 PCIe コネクター 10 | 160 mm |
