Roteamento de cabos do adaptador ConnectX-8 InfiniBand
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos auxiliares dos adaptadores ConnectX-8 InfiniBand.
Dependendo da configuração, consulte a seção correspondente referente ao roteamento de cabos auxiliares do adaptador ConnectX-8:

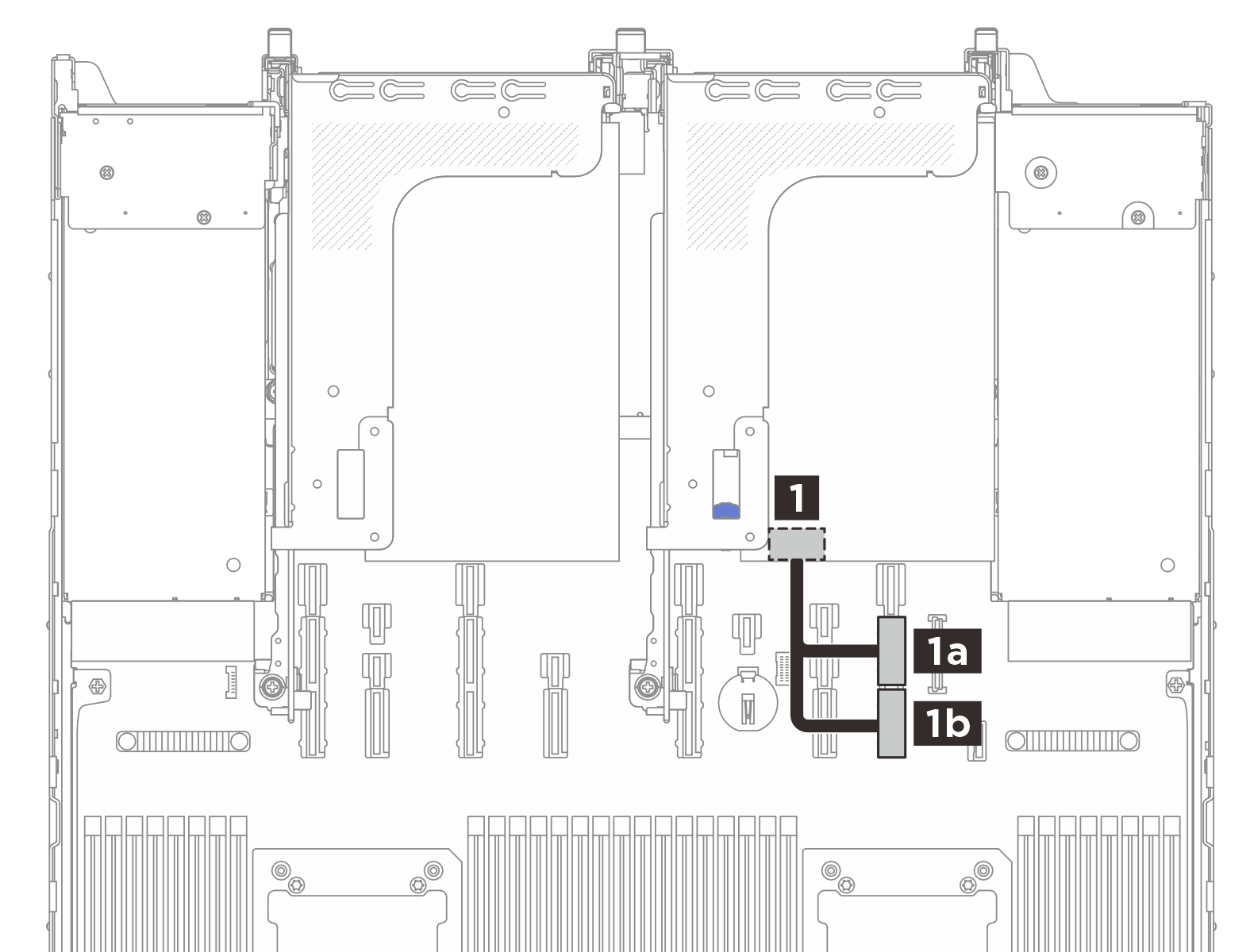

Um adaptador ConnectX-8 com um processador instalado
![]() | ||
De | Para (placa do processador) | Comprimento do cabo |
1 Adaptador ConnectX no conjunto de placa riser 2 | 1a Conector PCIe 9A | 300 mm |
1b Conector PCIe 9B |

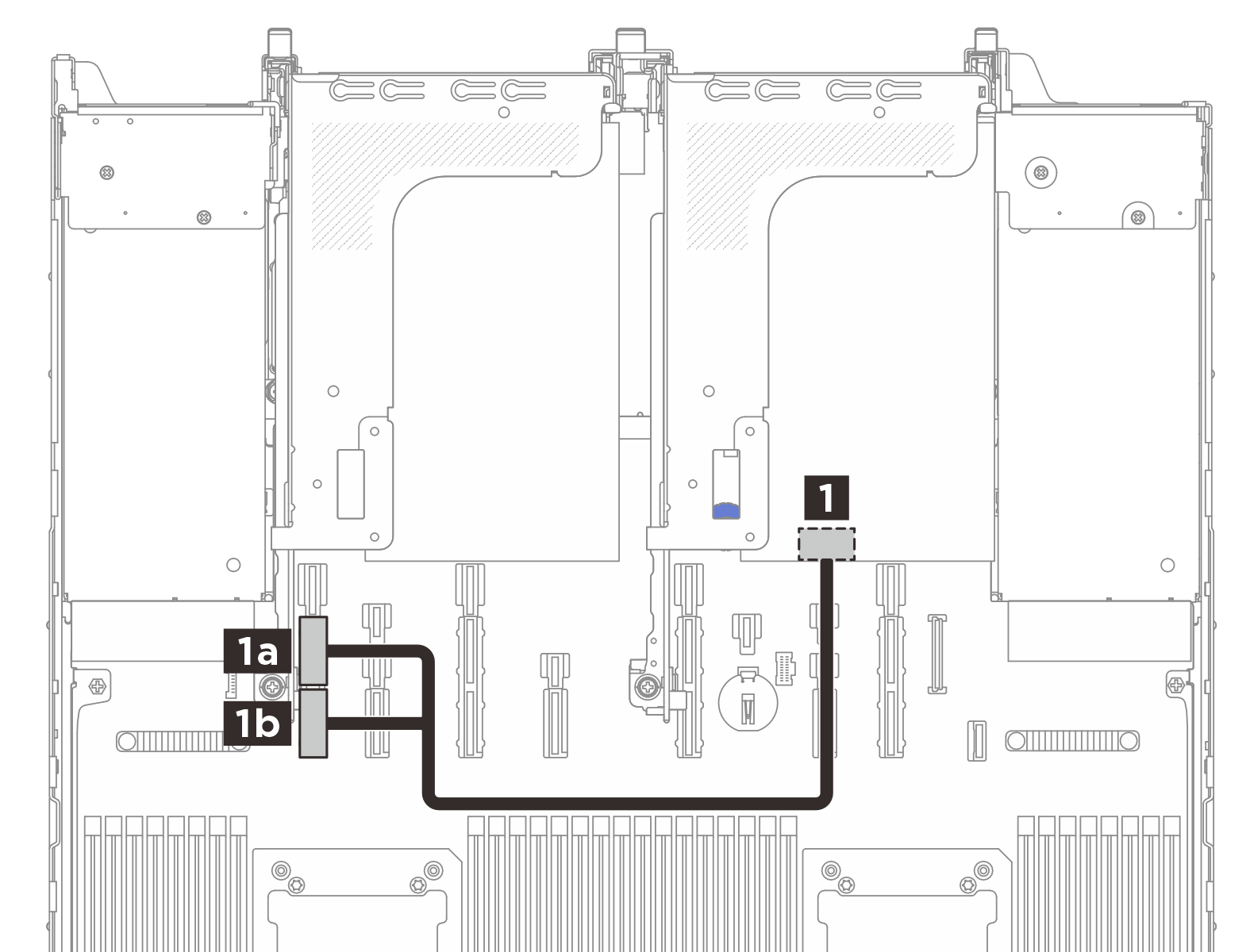

Um adaptador ConnectX-8 com dois processadores instalados
![]() | ||
De | Para (placa do processador) | Comprimento do cabo |
1 Adaptador ConnectX no conjunto de placa riser 2 | 1a Conector PCIe 15A | 300 mm |
1b Conector PCIe 15B |

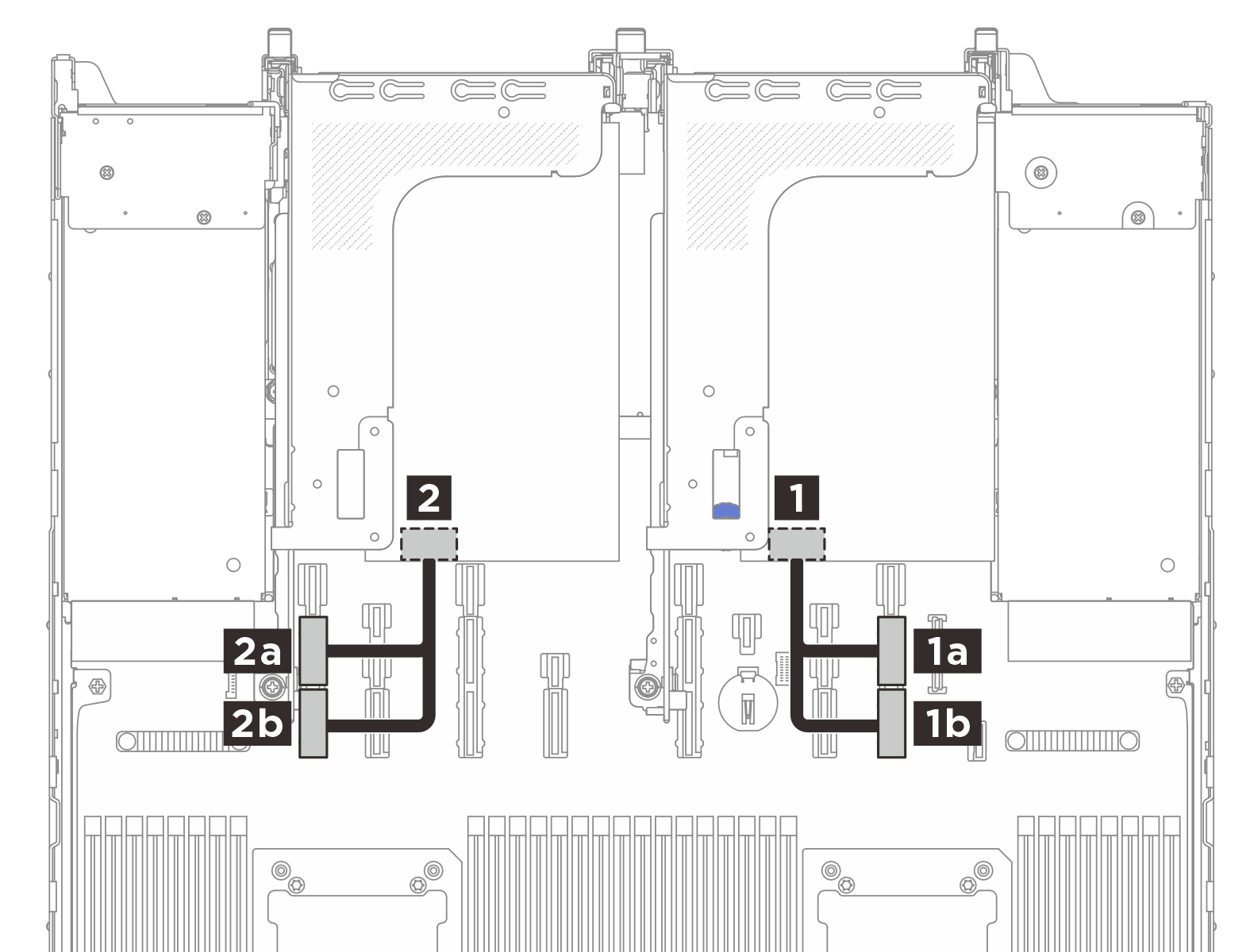

Dois adaptadores ConnectX-8 com dois processadores instalados
![]() | ||
De | Para (placa do processador) | Comprimento do cabo |
1 Adaptador ConnectX no conjunto de placa riser 2 | 1a Conector PCIe 9A | 300 mm |
1b Conector PCIe 9B | ||
2 Adaptador ConnectX no conjunto de placa riser 3 | 2a Conector PCIe 15A | 300 mm |
2b Conector PCIe 15B |
