Прокладка кабелей адаптера ConnectX-8 InfiniBand
В этом разделе приведены инструкции по прокладке дополнительных кабелей адаптеров ConnectX-8 InfiniBand.
В зависимости от конфигурации см. сведения о прокладке дополнительных кабелей адаптера ConnectX-8 в соответствующем разделе:

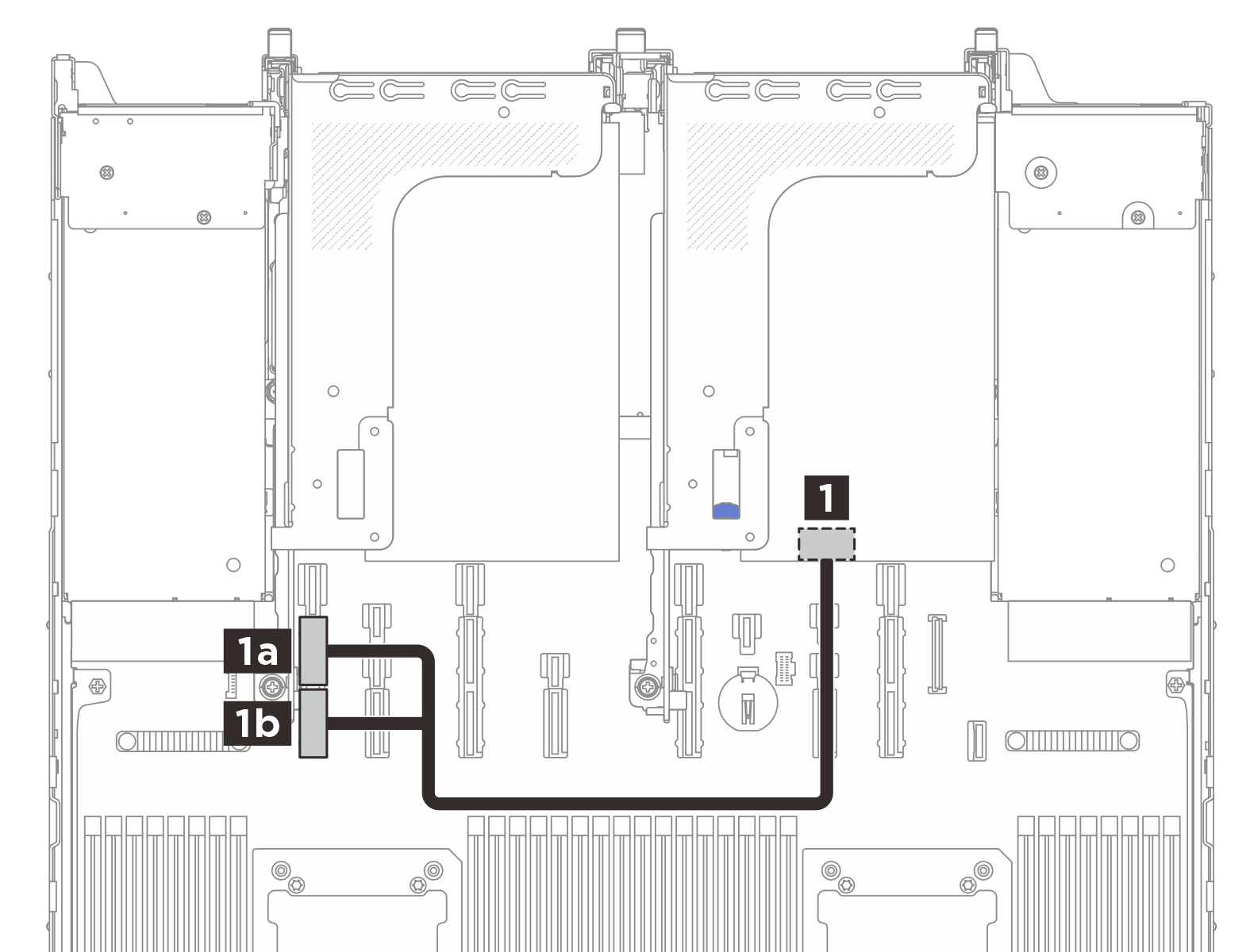

Один адаптер ConnectX-8 с одним установленным процессором
![]() | ||
От | К (процессорная плата) | Длина кабеля |
1 Адаптер ConnectX на блоке платы-адаптера Riser 2 | 1a Разъем PCIe 9A | 300 мм |
1b Разъем PCIe 9B |

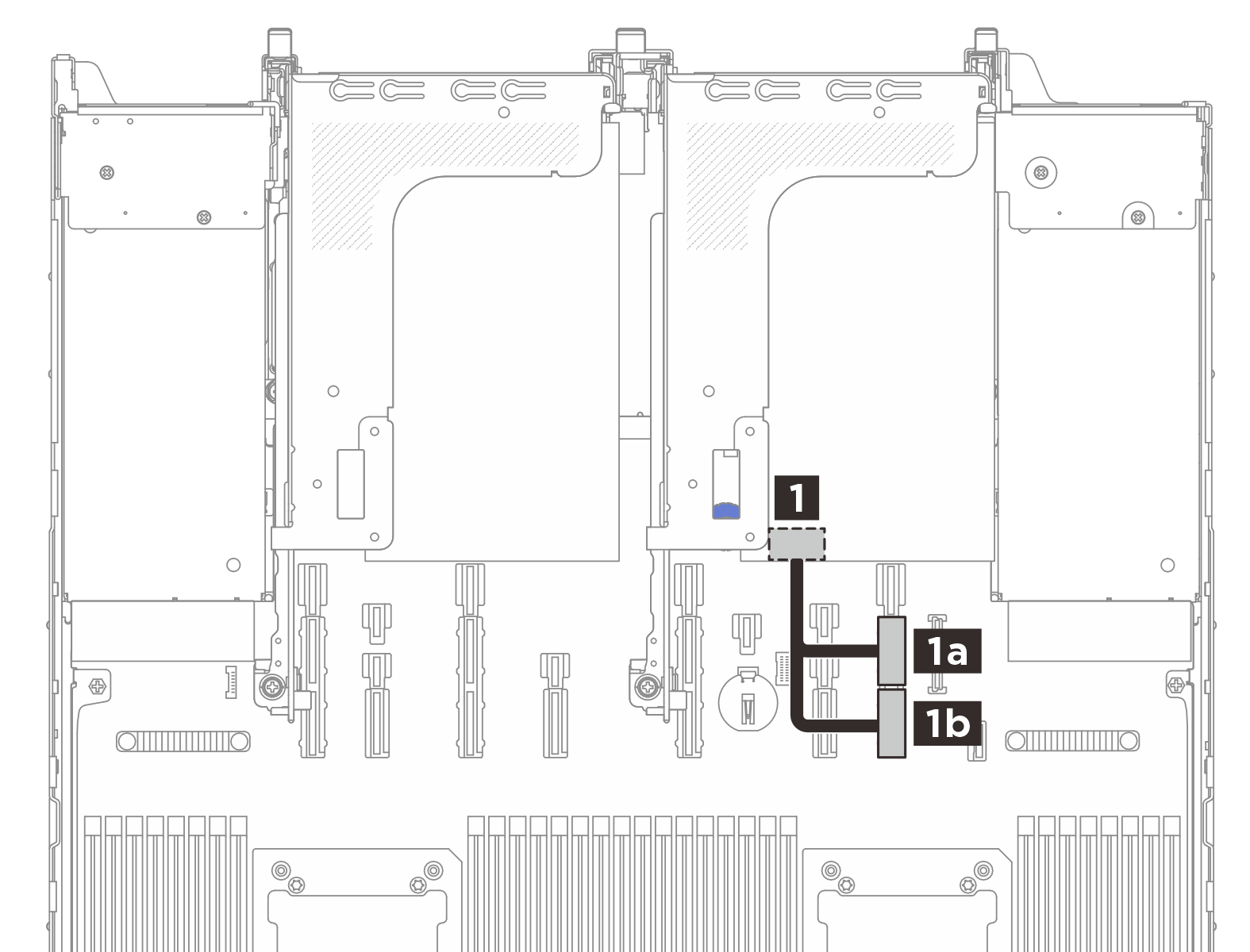

Один адаптер ConnectX-8 с двумя установленными процессорами
![]() | ||
От | К (процессорная плата) | Длина кабеля |
1 Адаптер ConnectX на блоке платы-адаптера Riser 2 | 1a Разъем PCIe 15A | 300 мм |
1b Разъем PCIe 15B |
Два адаптера ConnectX-8 с двумя установленными процессорами
![]() | ||
От | К (процессорная плата) | Длина кабеля |
1 Адаптер ConnectX на блоке платы-адаптера Riser 2 | 1a Разъем PCIe 9A | 300 мм |
1b Разъем PCIe 9B | ||
2 Адаптер ConnectX на блоке платы-адаптера Riser 3 | 2a Разъем PCIe 15A | 300 мм |
2b Разъем PCIe 15B |
