Прокладка кабелей задней объединительной панели M.2

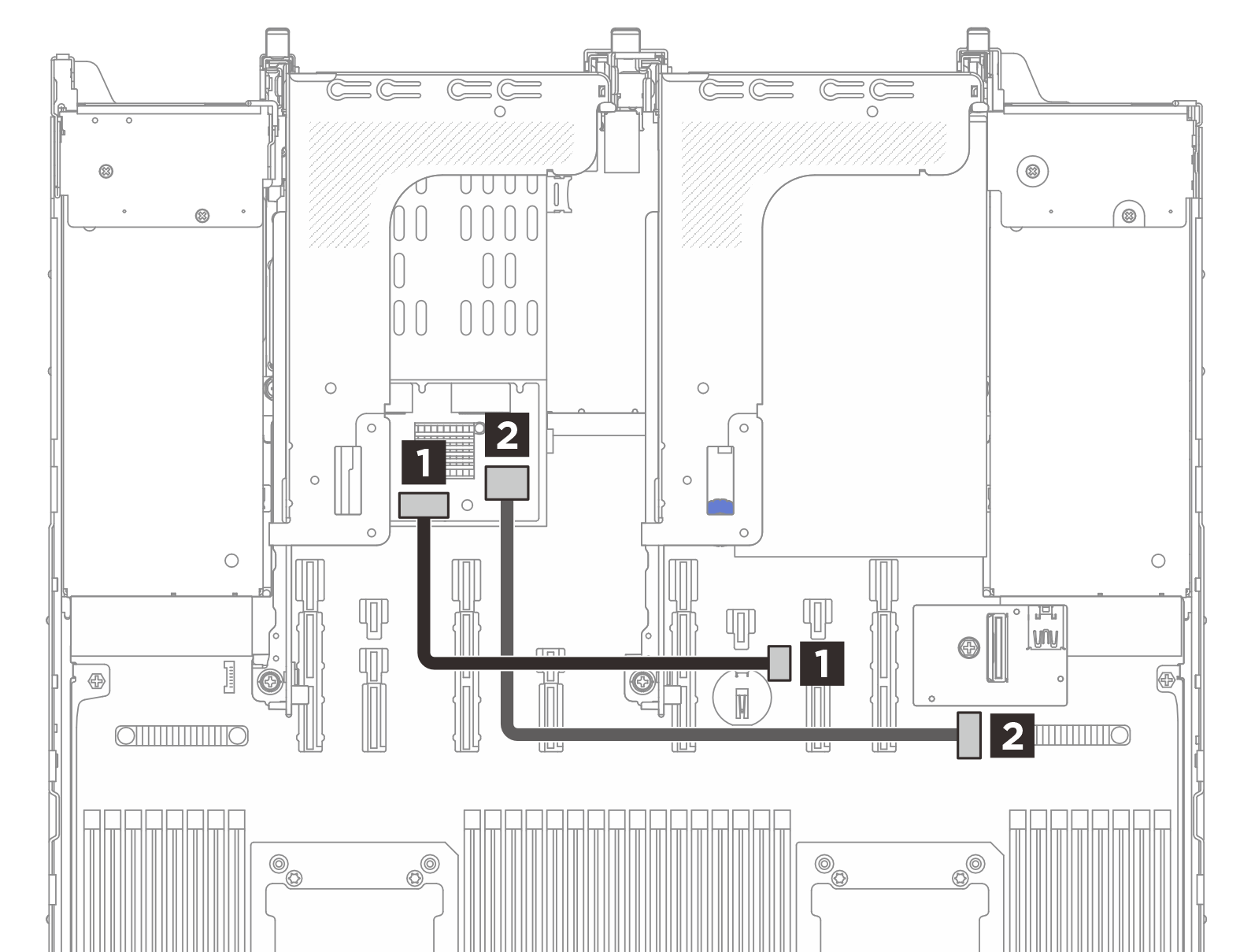

В этом разделе приведены инструкции по прокладке кабелей для задней объединительной панели M.2.

От (задняя объединительная панель M.2) | К (процессорная плата) | Длина кабеля |
---|---|---|
1 Разъем питания | 1 Разъем для кабеля питания M.2 | 320 мм |
2 Разъем для сигнального кабеля | 2 Разъем для сигнального кабеля объединительной панели M.2 | 310 мм |
