Прокладка кабелей для платы-адаптера Riser
В этом разделе приведены инструкции по прокладке кабелей для плат-адаптеров Riser.
| Задний блок платы-адаптера Riser | С тремя платами-адаптерами Riser | С двумя платами-адаптерами Riser |
| Блок платы-адаптера Riser 2 (процессор 1) | Блок платы-адаптера Riser 2: x8/x16/x16 | Блок платы-адаптера Riser 2: x16/x16 |
| Блок платы-адаптера Riser 3 (процессор 2) | Блок платы-адаптера Riser 3: x8/x16/x16 | Блок платы-адаптера Riser 3: x16/x16 |
Передний блок платы-адаптера Riser: блок платы-адаптера Riser 6 и блок платы-адаптера Riser 7 | ||

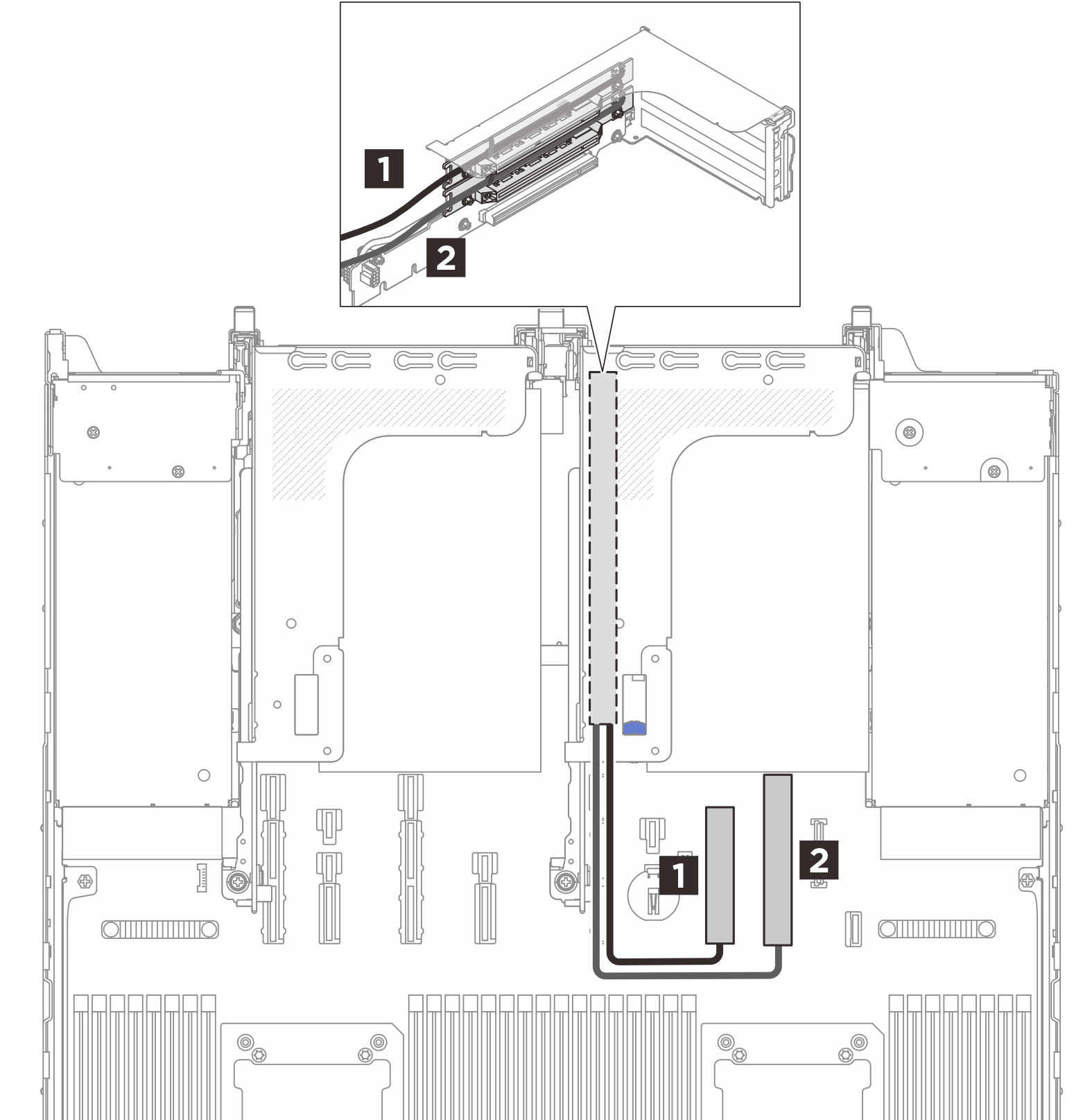

Блок платы-адаптера Riser 2: конфигурация x8/x16/x16
 | ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 3 | 1 Разъем PCIe 10 и разъем питания 10 | 350 мм |
| 2 Плата-адаптер Riser в гнезде 4 | 2 Разъем PCIe 9 и разъем питания 9 | 300 мм |
Плата-адаптер Riser в самом нижнем гнезде подключается к процессорной плате напрямую, не требуя кабеля. | ||

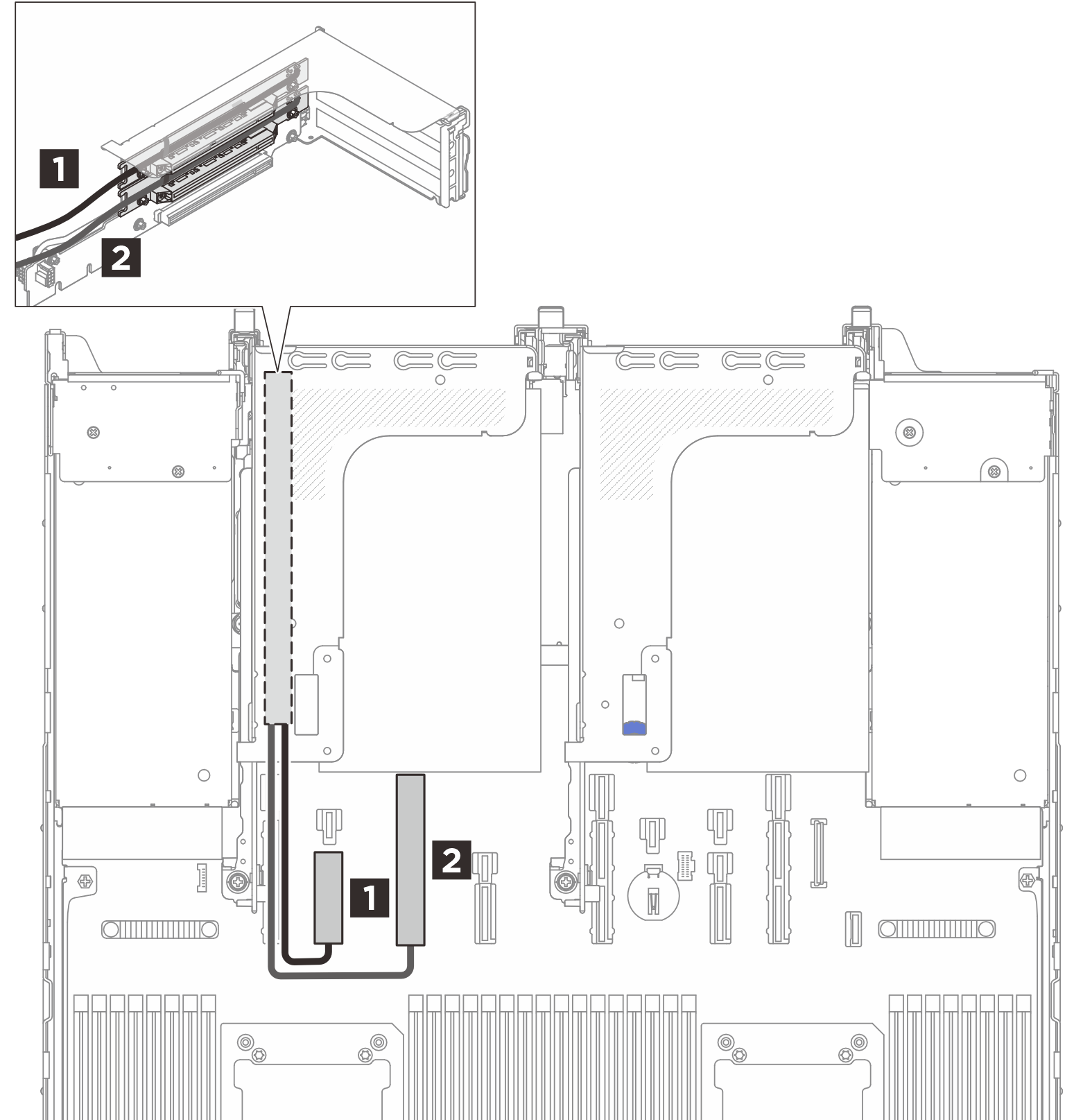

Блок платы-адаптера Riser 3: конфигурация x8/x16/x16
 | ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 6 | 1 Разъем PCIe 14 и разъем питания 14 | 350 мм |
| 2 Плата-адаптер Riser в гнезде 7 | 2 Разъем PCIe 13 и разъем питания 13 | 300 мм |

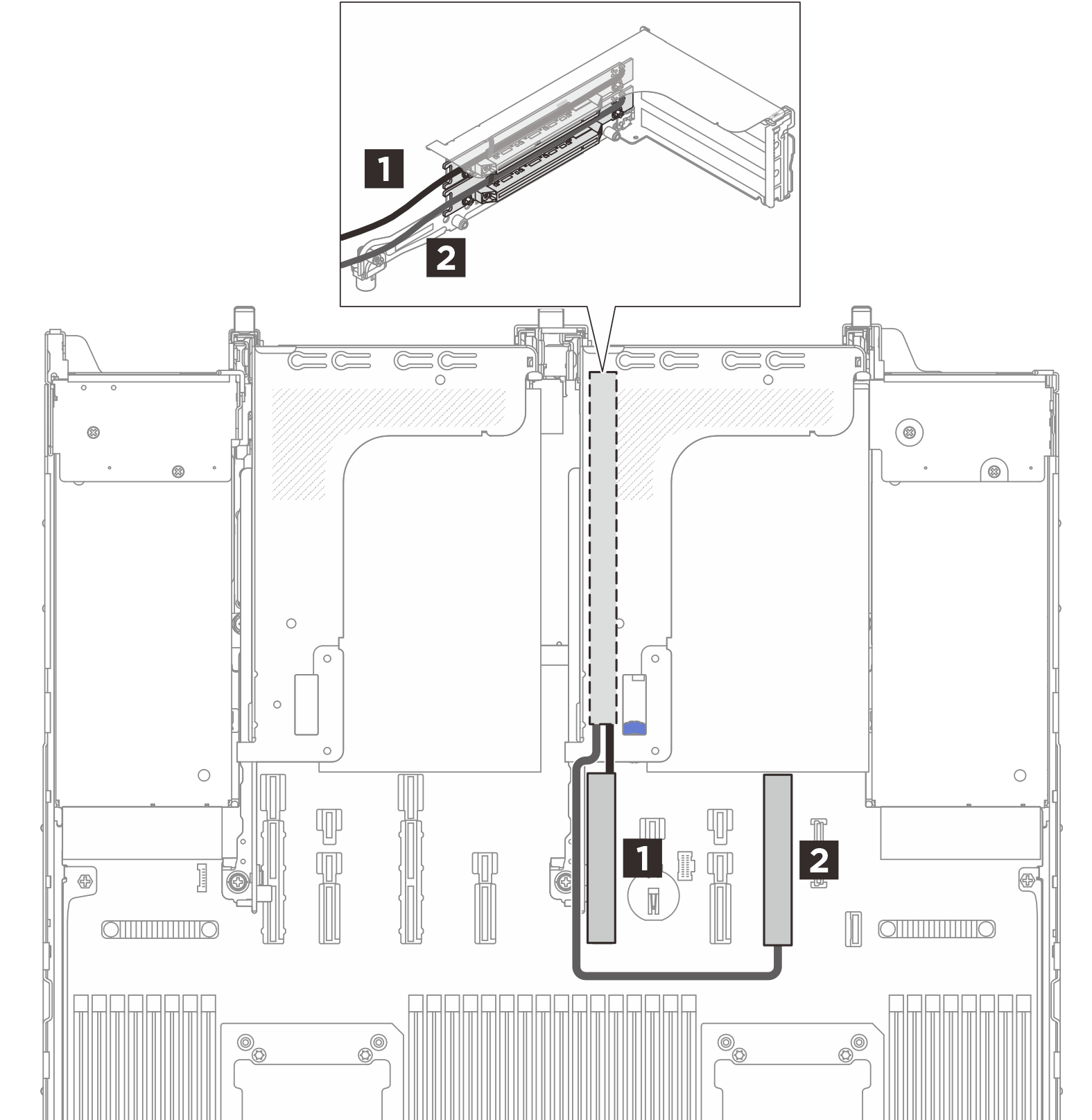

Блок платы-адаптера Riser 2: конфигурация x16/x16
 | ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 3 | 1 Разъем PCIe 10 и разъем питания 11 | 300 мм |
| 2 Плата-адаптер Riser в гнезде 4 | 2 Разъем PCIe 9 и разъем питания 9 | 300 мм |
Плата-адаптер Riser в самом нижнем гнезде подключается к процессорной плате напрямую, не требуя кабеля. | ||
Блок платы-адаптера Riser 3: конфигурация x16/x16
| ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 6 | 1 Разъем PCIe 10 и разъем питания 11 | 300 мм |
| 2 Плата-адаптер Riser в гнезде 7 | 2 Разъем PCIe 9 и разъем питания 9 | 300 мм |

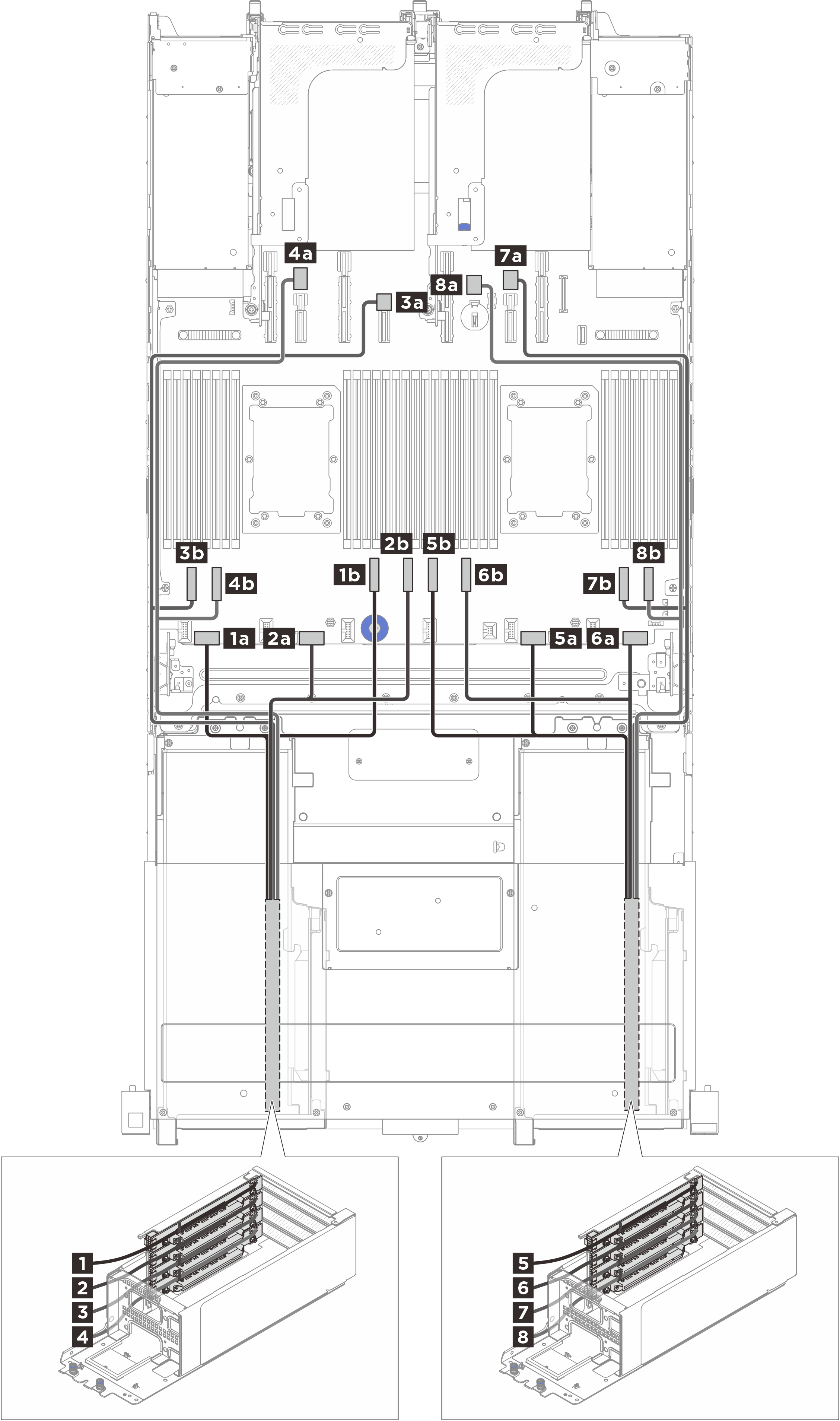

Передний блок платы-адаптера Riser: конфигурация x8/x8/x8/x8
 | ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 16 | 1a Разъем питания 1 | 550/470 мм |
| 1b Разъем PCIe 6 | ||
| 2 Плата-адаптер Riser в гнезде 17 | 2a Разъем питания 2 | 550/470 мм |
| 2b Разъем PCIe 5 | ||
| 3 Плата-адаптер Riser в гнезде 18 | 3a Разъем питания 12 | 550/1000 мм |
| 3b Разъем PCIe 8 | ||
| 4 Плата-адаптер Riser в гнезде 19 | 4a Разъем питания 23 | 550/1000 мм |
| 4b Разъем PCIe 7 | ||
| 5 Плата-адаптер Riser в гнезде 20 | 5a Разъем питания 3 | 550/470 мм |
| 5b Разъем PCIe 4 | ||
| 6 Плата-адаптер Riser в гнезде 21 | 6a Разъем питания 4 | 550/470 мм |
| 6b Разъем PCIe 3 | ||
| 7 Плата-адаптер Riser в гнезде 22 | 7a Разъем питания 20 | 550/1000 мм |
| 7b Разъем PCIe 2 | ||
| 8 Плата-адаптер Riser в гнезде 23 | 8a Разъем питания 21 | 550/1000 мм |
| 8b Разъем PCIe 1 | ||

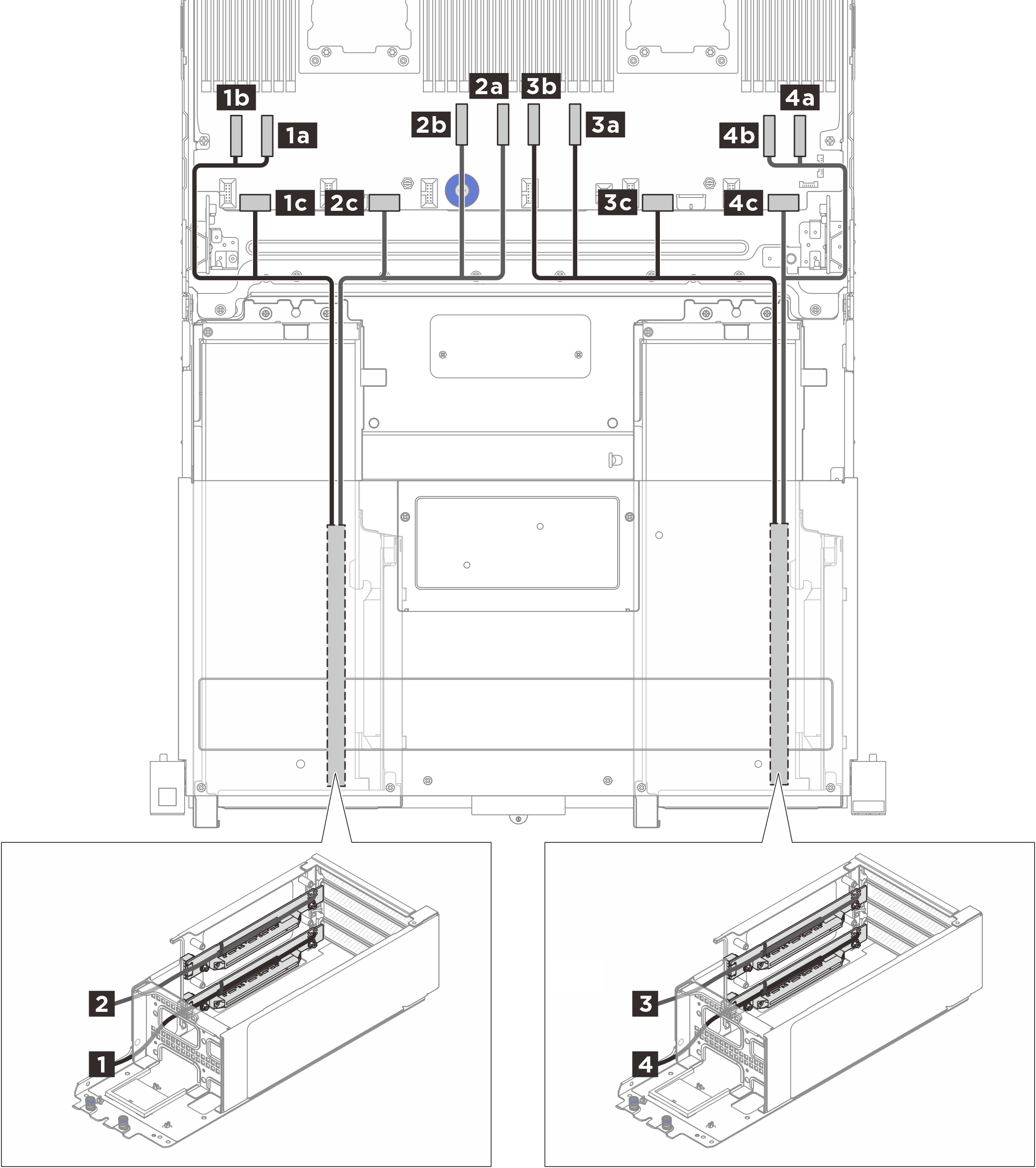

Передний блок платы-адаптера Riser: конфигурация x16/x16
 | ||
| От | К (процессорная плата) | Длина кабеля |
| 1 Плата-адаптер Riser в гнезде 19 | 1a Разъем PCIe 7 | 550/450 мм |
| 1b Разъем PCIe 8 | ||
| 1c Разъем питания 1 | ||
| 2 Плата-адаптер Riser в гнезде 17 | 2a Разъем PCIe 5 | 550/450 мм |
| 2b Разъем PCIe 6 | ||
| 2c Разъем питания 2 | ||
| 3 Плата-адаптер Riser в гнезде 21 | 3a Разъем PCIe 3 | 550/450 мм |
| 3b Разъем PCIe 4 | ||
| 3c Разъем питания 3 | ||
| 4 Плата-адаптер Riser в гнезде 23 | 4a Разъем PCIe 1 | 550/450 мм |
| 4b Разъем PCIe 2 | ||
| 4c Разъем питания 4 | ||
