Разъемы блока материнской платы для прокладки кабелей

На следующих рисунках показаны внутренние разъемы на блоке материнской платы, предназначенные для прокладки внутренних кабелей.

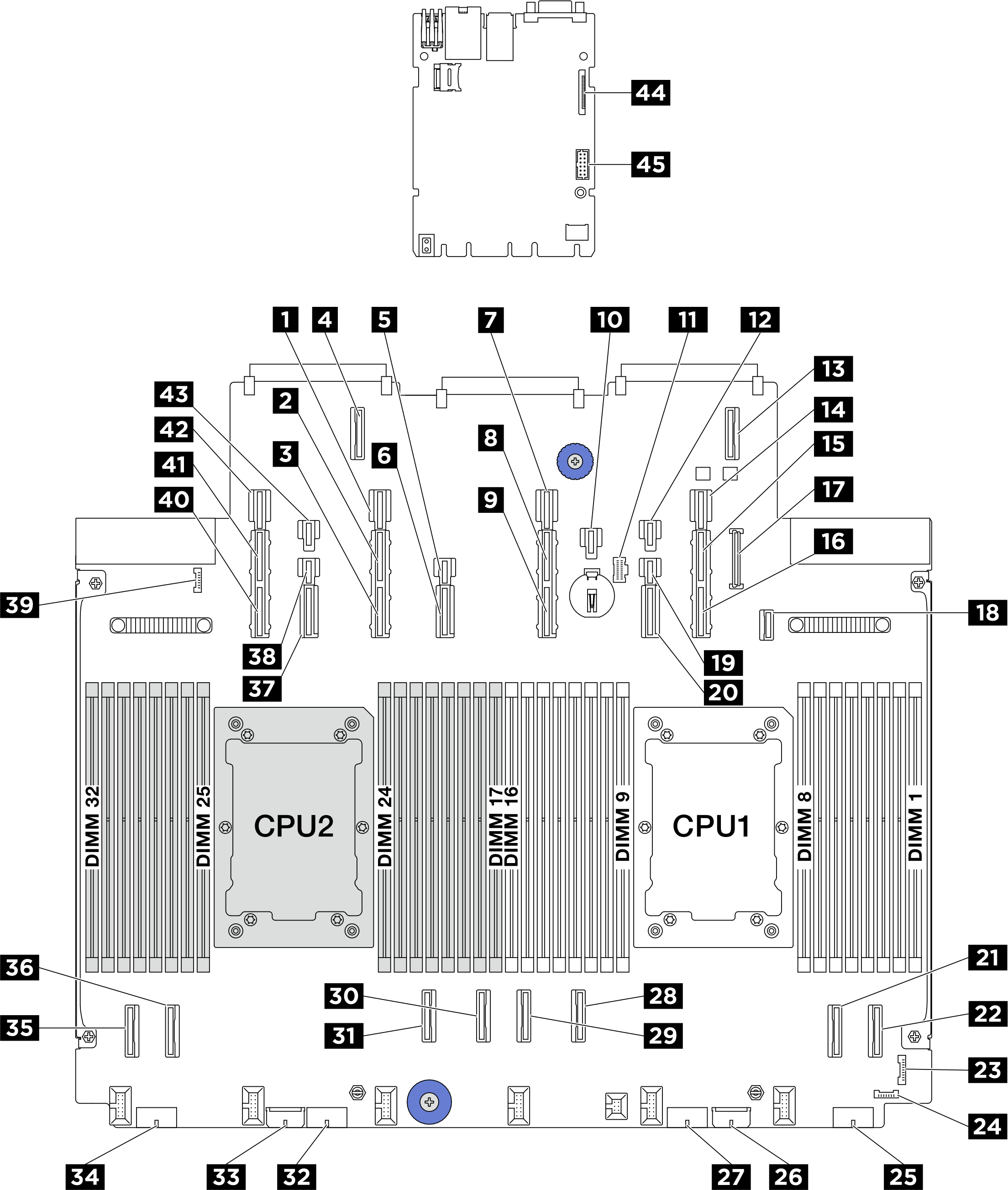

Рис. 1. Разъемы блока материнской платы

1 Разъем питания 13	2 Разъем PCIe 13A
3 Разъем PCIe 13B	4 Разъем расширения OCP 2
5 Разъем питания 12	6 Разъем PCIe 12
7 Разъем питания 11	8 Разъем PCIe 11A
9 Разъем PCIe 11B	10 Разъем питания 21
11 Разъем питания M.2	12 Разъем питания 20
13 Разъем расширения OCP 1	14 Разъем питания 9
15 Разъем PCIe 9A	16 Разъем PCIe 9B
17 Разъем USB лицевой панели	18 Разъем для сигнального кабеля объединительной панели M.2
19 Разъем питания 10	20 Разъем PCIe 10
21 Разъем PCIe 2	22 Разъем PCIe 1
23 Передний разъем ввода-вывода	24 Разъем обнаружения утечки жидкости 1
25 Разъем питания 4	26 Внутренний разъем питания расширителя
27 Разъем питания 3	28 Разъем PCIe 3
29 Разъем PCIe 4	30 Разъем PCIe 5
31 Разъем PCIe 6	32 Разъем питания 2
33 Внутренний разъем питания RAID	34 Разъем питания 1
35 Разъем PCIe 8	36 Разъем PCIe 7
37 Разъем PCIe 14	38 Разъем питания 14
39 Разъем обнаружения утечки жидкости 2	40 Разъем PCIe 15B
41 Разъем PCIe 15A	42 Разъем питания 15
43 Разъем питания 23	44 Второй разъем Ethernet управления
45 Разъем последовательного порта
