Conectores do conjunto da placa-mãe para roteamento de cabos

As ilustrações a seguir mostram os conectores internos no conjunto da placa-mãe usados para o roteamento de cabos internos.

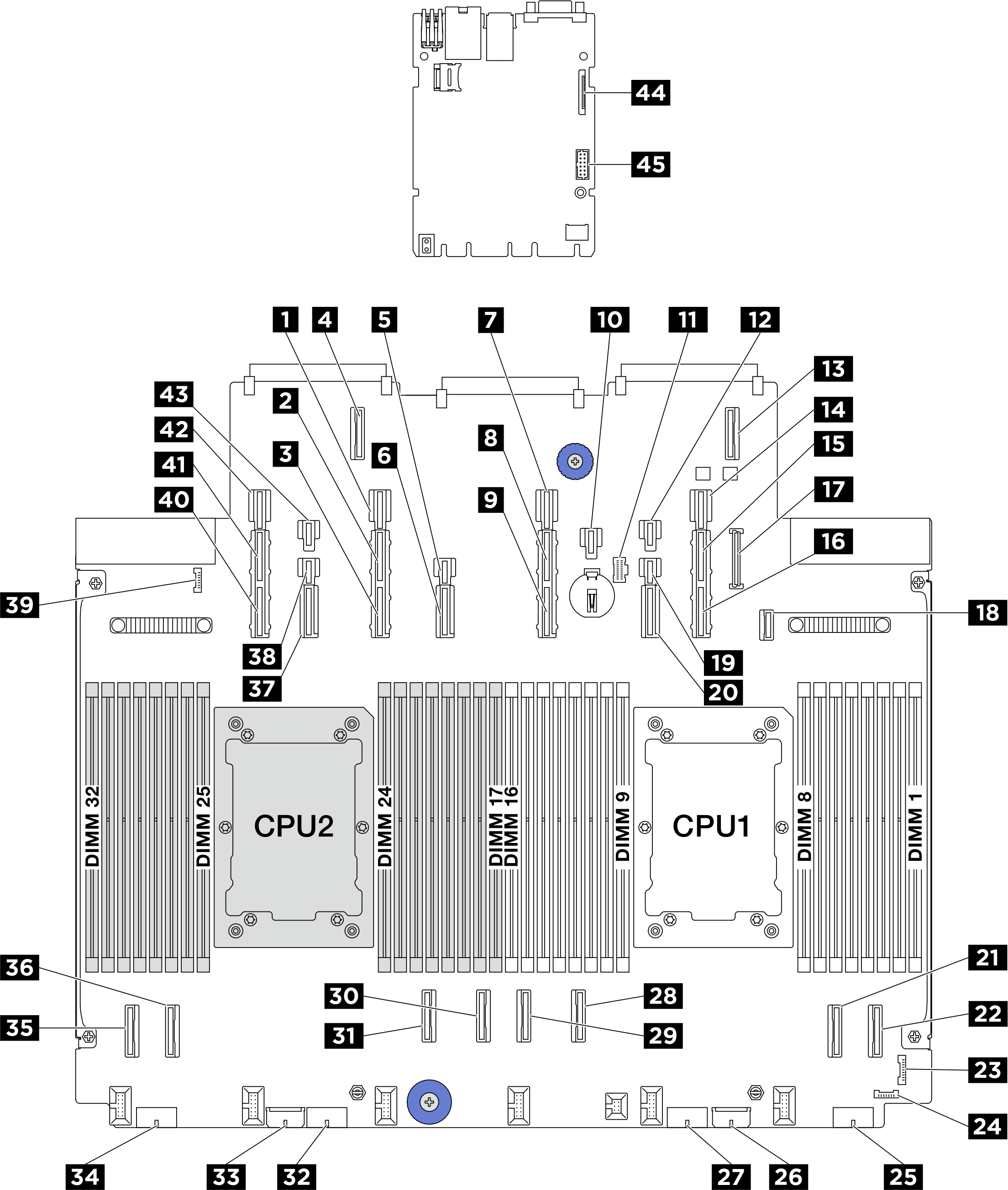

Figura 1. Conectores do conjunto de placa-mãe

1 Conector de energia 13	2 Conector PCIe 13A
3 Conector PCIe 13B	4 Conector de expansão OCP 2
5 Conector de energia 12	6 Conector PCIe 12
7 Conector de alimentação 11	8 Conector PCIe 11A
9 Conector PCIe 11B	10 Conector de alimentação 21
11 Conector de alimentação M.2	12 Conector de alimentação 20
13 Conector de expansão OCP 1	14 Conector de alimentação 9
15 Conector PCIe 9A	16 Conector PCIe 9B
17 Conector USB do painel frontal	18 Conector de sinal do backplane M.2
19 Conector de alimentação 10	20 Conector PCIe 10
21 Conector PCIe 2	22 Conector PCIe 1
23 Conector de E/S frontal	24 Conector de detecção de vazamento 1
25 Conector de alimentação 4	26 Conector de alimentação de expansor interno
27 Conector de alimentação 3	28 Conector PCIe 3
29 Conector PCIe 4	30 Conector PCIe 5
31 Conector PCIe 6	32 Conector de alimentação 2
33 Conector de energia RAID interno	34 Conector de alimentação 1
35 Conector PCIe 8	36 Conector PCIe 7
37 Conector PCIe 14	38 Conector de alimentação 14
39 Conector de detecção de vazamento 2	40 Conector PCIe 15B
41 Conector PCIe 15A	42 Conector de alimentação 15
43 Conector de alimentação 23	44 Segundo conector Ethernet de gerenciamento
45 Conector da porta serial
