ขั้วต่อส่วนประกอบแผงระบบเพื่อการเดินสาย

ภาพประกอบต่อไปนี้แสดงขั้วต่อภายในที่อยู่บนส่วนประกอบแผงระบบที่ใช้เพื่อการเดินสายภายใน

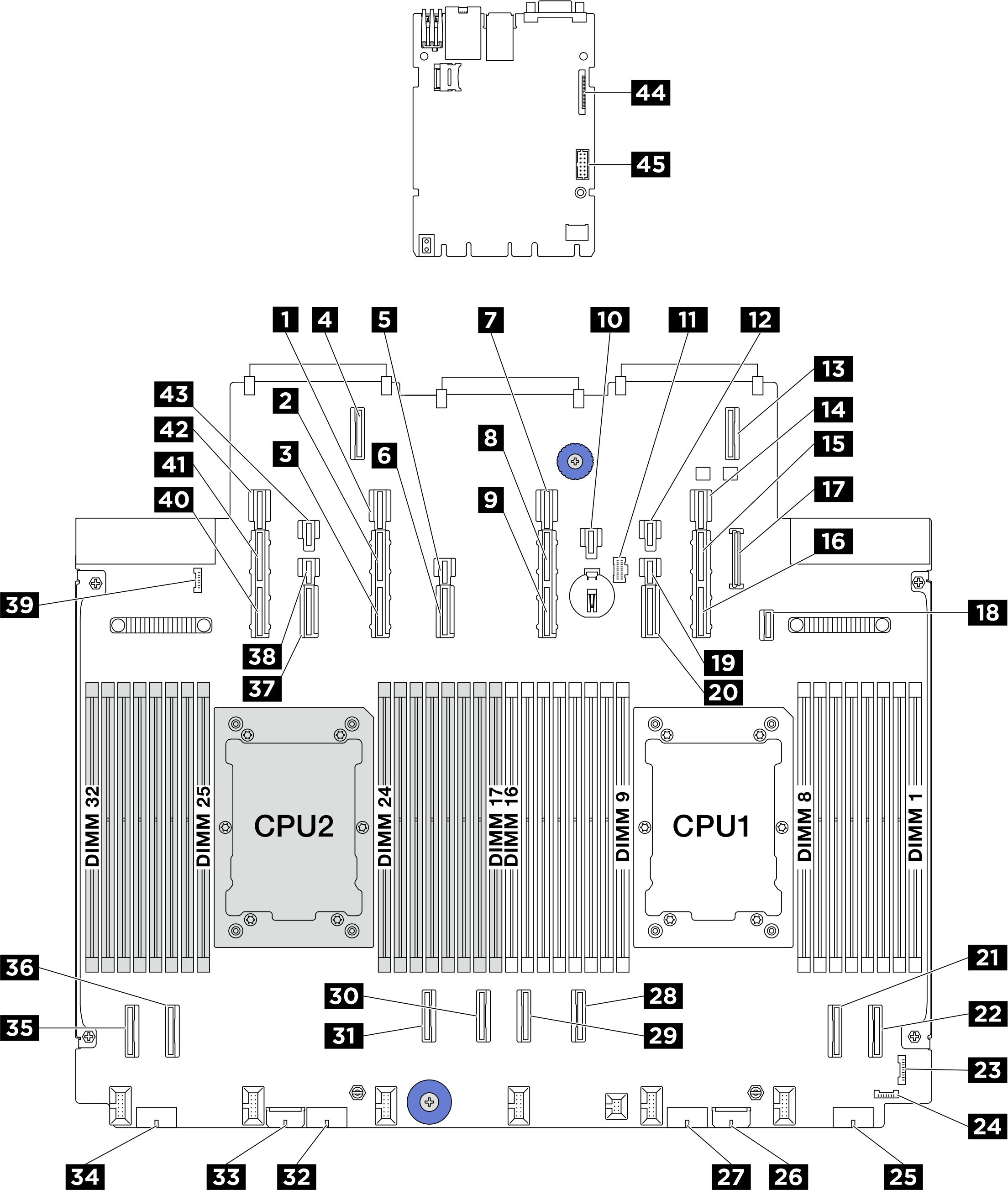

รูปที่ 1. ขั้วต่อส่วนประกอบแผงระบบ

1 ขั้วต่อไฟฟ้า 13	2 ขั้วต่อ PCIe 13A
3 ขั้วต่อ PCIe 13B	4 ขั้วต่อขยาย OCP 2
5 ขั้วต่อไฟฟ้า 12	6 ขั้วต่อ PCIe 12
7 ขั้วต่อไฟฟ้า 11	8 ขั้วต่อ PCIe 11A
9 ขั้วต่อ PCIe 11B	10 ขั้วต่อไฟฟ้า 21
11 ขั้วต่อไฟฟ้า M.2	12 ขั้วต่อไฟฟ้า 20
13 ขั้วต่อขยาย OCP 1	14 ขั้วต่อไฟฟ้า 9
15 ขั้วต่อ PCIe 9A	16 ขั้วต่อ PCIe 9B
17 ขั้วต่อ USB บนแผงด้านหน้า	18 ขั้วต่อสัญญาณแบ็คเพลน M.2
19 ขั้วต่อไฟฟ้า 10	20 ขั้วต่อ PCIe 10
21 ขั้วต่อ PCIe 2	22 ขั้วต่อ PCIe 1
23 ขั้วต่อ I/O ด้านหน้า	24 ขั้วต่อการตรวจจับการรั่วไหล 1
25 ขั้วต่อไฟฟ้า 4	26 ขั้วต่อไฟฟ้าของตัวขยายภายใน
27 ขั้วต่อไฟฟ้า 3	28 ขั้วต่อ PCIe 3
29 ขั้วต่อ PCIe 4	30 ขั้วต่อ PCIe 5
31 ขั้วต่อ PCIe 6	32 ขั้วต่อไฟฟ้า 2
33 ขั้วต่อไฟฟ้าของ RAID ภายใน	34 ขั้วต่อไฟฟ้า 1
35 ขั้วต่อ PCIe 8	36 ขั้วต่อ PCIe 7
37 ขั้วต่อ PCIe 14	38 ขั้วต่อไฟฟ้า 14
39 ขั้วต่อการตรวจจับการรั่วไหล 2	40 ขั้วต่อ PCIe 15B
41 ขั้วต่อ PCIe 15A	42 ขั้วต่อไฟฟ้า 15
43 ขั้วต่อไฟฟ้า 23	44 ขั้วต่ออีเทอร์เน็ตสำหรับการจัดการที่สอง
45 ขั้วต่อพอร์ตอนุกรม
