Разъемы объединительной панели дисков

В этом разделе представлены сведения о том, как найти разъемы на объединительных панелях дисков.

Сервер поддерживает следующие объединительные панели в зависимости от своей конфигурации.

Передняя объединительная панель с восемью отсеками для 2,5-дюймовых дисков SAS/SATA​



1 Разъем SAS2 Разъем питания

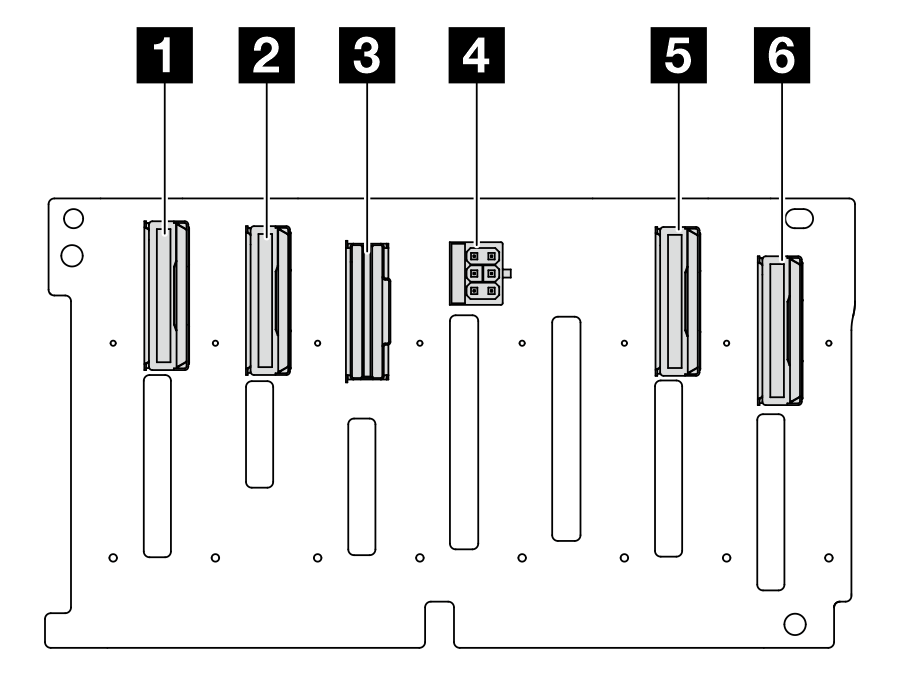

Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков AnyBay​



1 Разъем NVMe 6–72 Разъем NVMe 4–5
3 Разъем SAS4 Разъем питания
5 Разъем NVMe 2–36 Разъем NVMe 0–1

Объединительная панель дисков E3.S​



1 Отсек 02 Отсек 1
3 Отсек 24 Отсек 3
5 Разъем питания

Передняя объединительная панель загрузки M.2 и плата контроллера​

Рис. 1. Передняя объединительная панель загрузки M.2

Рис. 2. Передняя плата контроллера M.2

1 Разъем питания1 Разъем для сигнального кабеля

Задняя объединительная панель M.2​



1 Разъем для сигнального кабеля2 Разъем питания
