Connettori backplane dell'unità

Consultare questa sezione per individuare i connettori nei backplane delle unità.

Backplane anteriore SAS/SATA a 8 vani da 2,5"



1 Connettore SAS2 Connettore di alimentazione

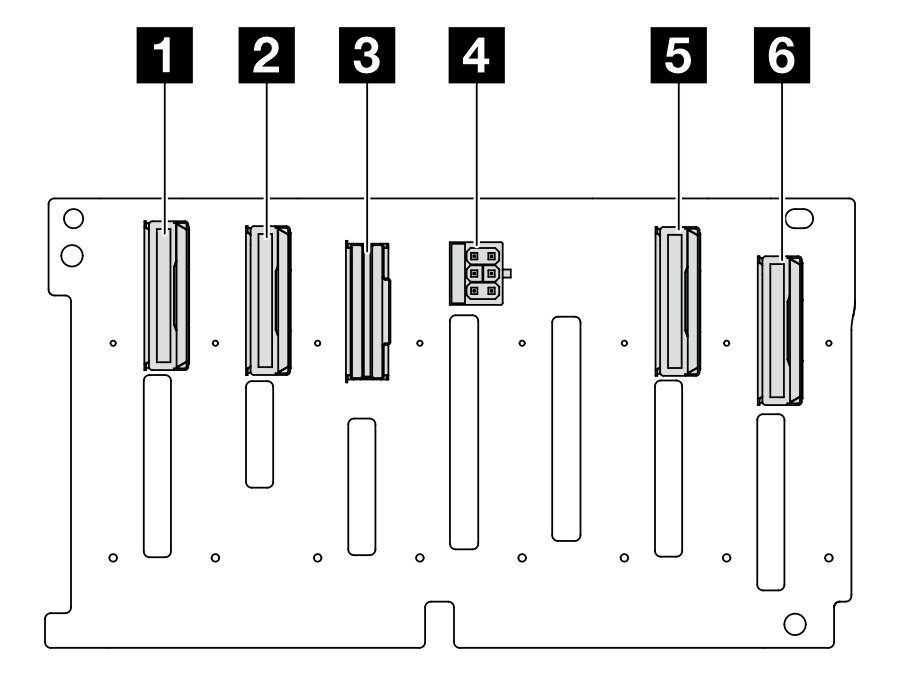

Backplane anteriore AnyBay a 8 vani da 2,5"



1 Connettore NVMe 6-72 Connettore NVMe 4-5
3 Connettore SAS4 Connettore di alimentazione
5 Connettore NVMe 2-36 Connettore NVMe 0-1

Backplane dell'unità E3.S



1 Vano 02 Vano 1
3 Vano 24 Vano 3
5 Connettore di alimentazione

Backplane di avvio M.2 anteriore e scheda controller

Figura 1. Backplane di avvio M.2 anteriore

Figura 2. Scheda controller M.2 anteriore

1 Connettore di alimentazione1 Connettore di segnale

Backplane M.2 posteriore



1 Connettore di segnale2 Connettore di alimentazione
