Anschlüsse auf der Rückwandplatine für Laufwerke

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden.

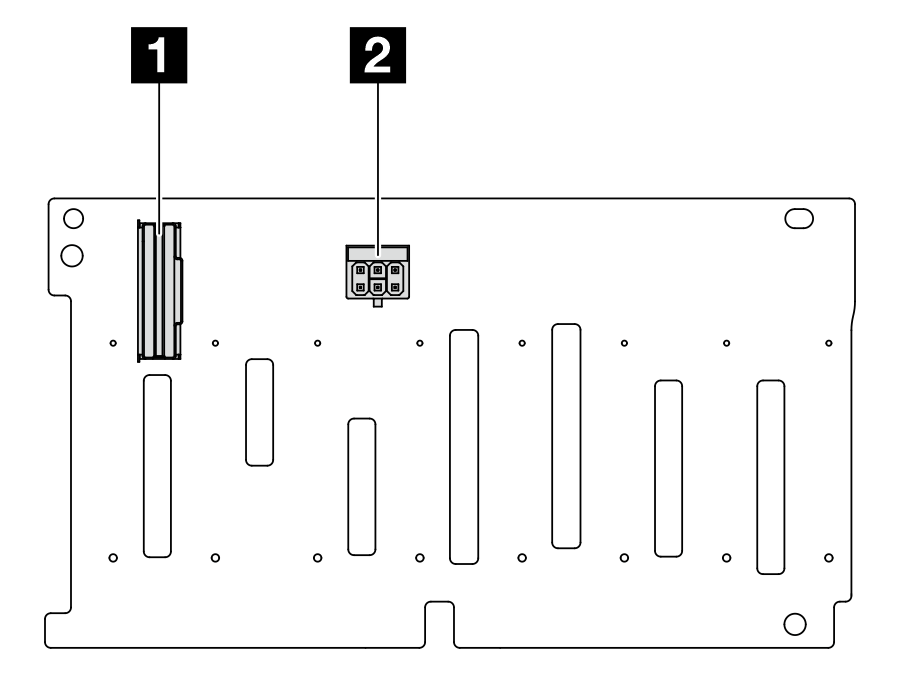

Vordere 8 x 2,5‑Zoll-SAS/SATA-Rückwandplatine



1 SAS-Anschluss2 Netzteilanschluss

Vordere 8 x 2,5‑Zoll-AnyBay-Rückwandplatine



1 NVMe-Anschluss 6‑72 NVMe-Anschluss 4-5
3 SAS-Anschluss4 Netzteilanschluss
5 NVMe-Anschluss 2-36 NVMe-Anschluss 0-1

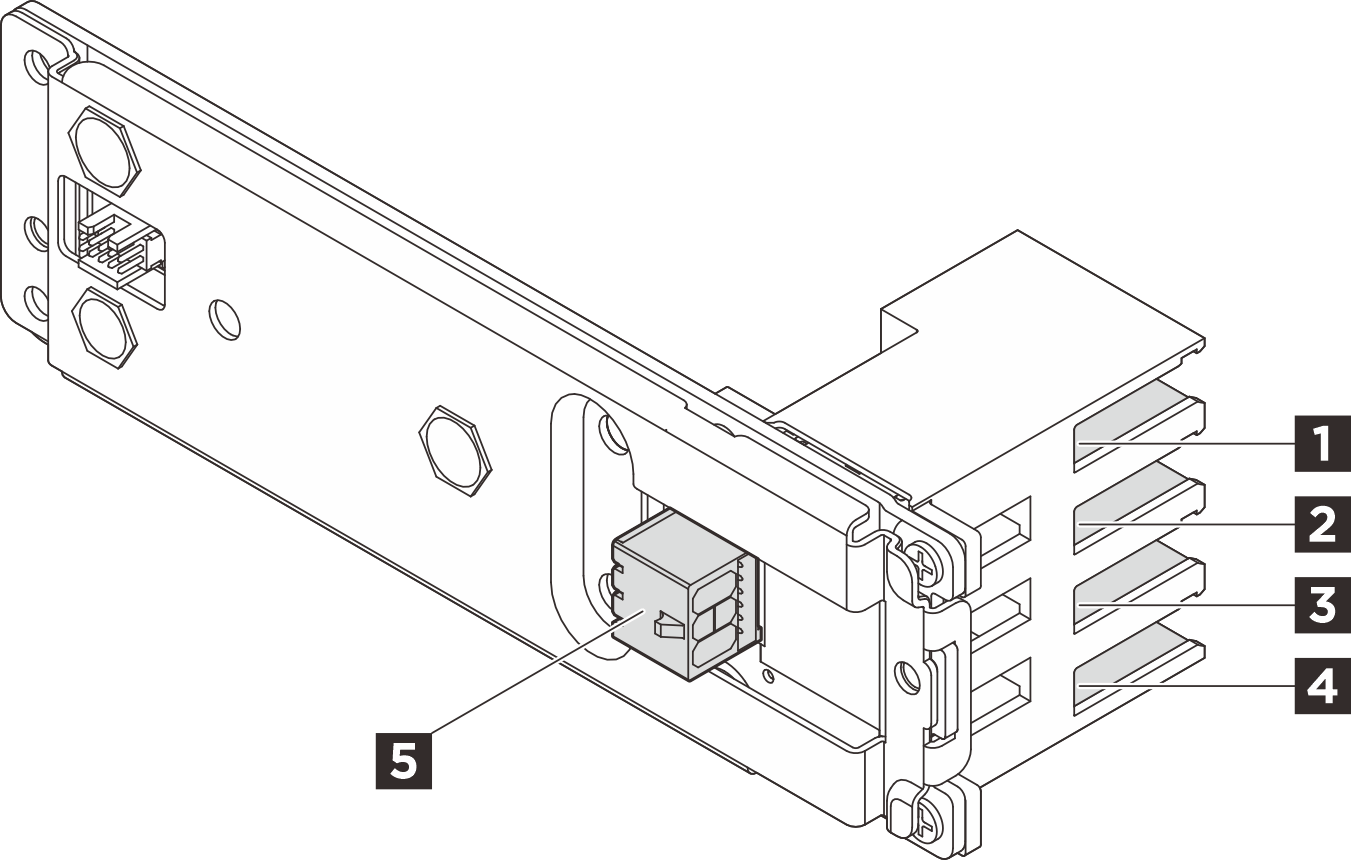

Rückwandplatine für E3.S-Laufwerke



1 Position 02 Position 1
3 Position 24 Position 3
5 Netzteilanschluss

Vordere M.2-Boot-Rückwandplatine und Controllerplatine

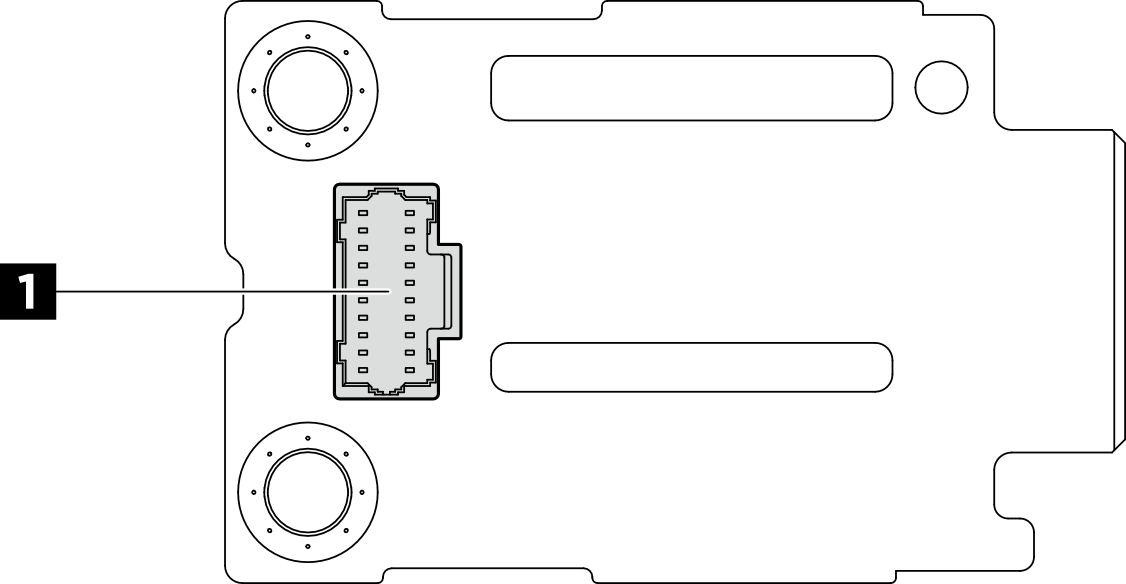

Abbildung 1. Vordere M.2-Boot-Rückwandplatine

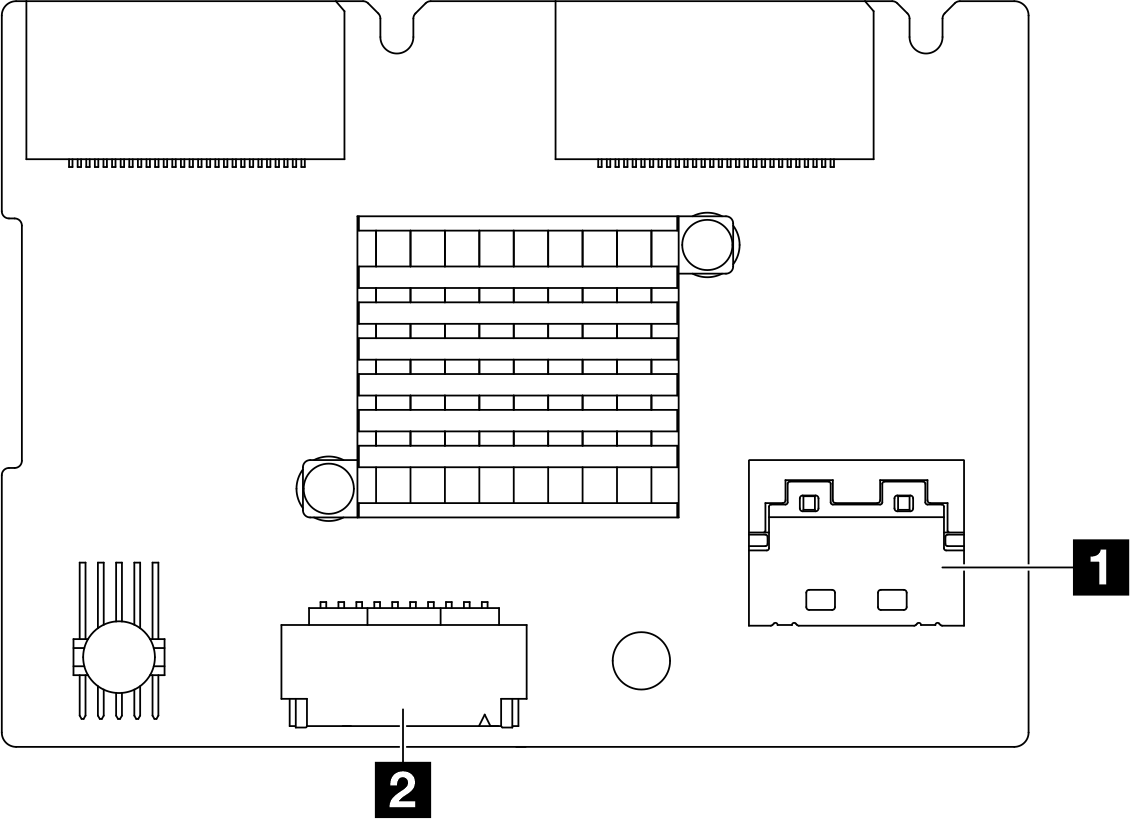

Abbildung 2. Vordere M.2-Controllerplatine

1 Netzteilanschluss1 Signalanschluss

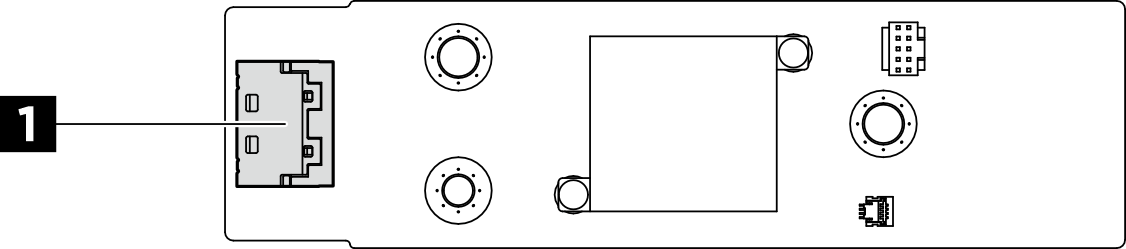

Hintere M.2-Rückwandplatine



1 Signalanschluss2 Netzteilanschluss
