Kabelführung der Adapterkarte
In diesem Abschnitt erfahren Sie, wie die Kabelführung für Adapterkarten funktioniert.
| Adapterkartenbaugruppe an der Rückseite | Mit drei Adapterkarten | Mit zwei Adapterkarten |
| Adapterkartenbaugruppe 2 (Prozessor 1) | Adapterkartenbaugruppe 2: x8/x16/x16 | Adapterkartenbaugruppe 2: x16/x16 |
| Adapterkartenbaugruppe 3 (Prozessor 2) | Adapterkartenbaugruppe 3: x8/x16/x16 | Adapterkartenbaugruppe 3: x16/x16 |
Vordere Adapterkartenbaugruppe: Adapterkartenbaugruppe 6 und Adapterkarte 7 | ||

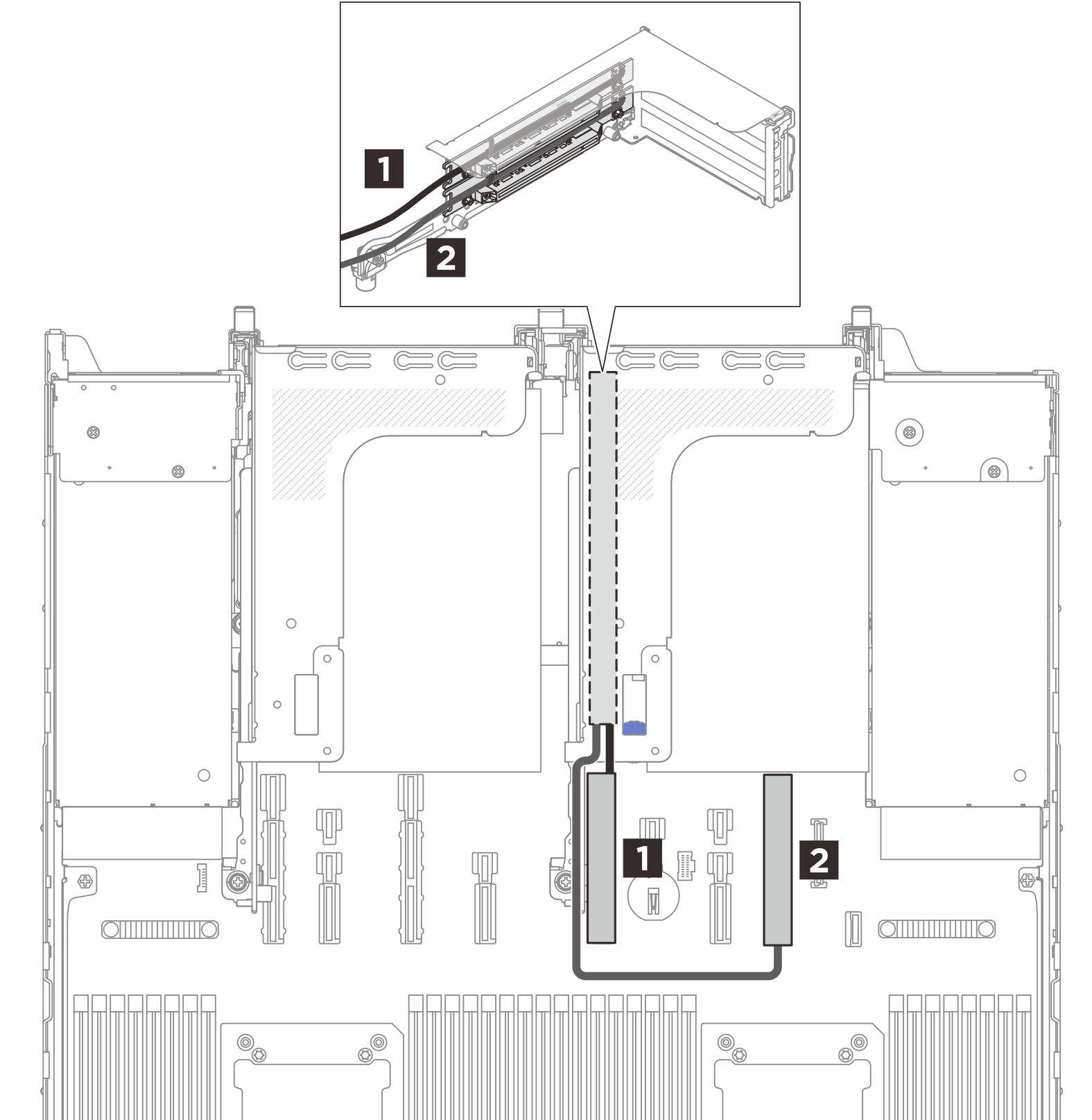

Adapterkartenbaugruppe 2: x8/x16/x16-Konfiguration
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 3 | 1 PCIe-Anschluss 10 und Netzteilanschluss 10 | 350 mm |
| 2 Adapterkarte in Steckplatz 4 | 2 PCIe-Anschluss 9 und Netzteilanschluss 9 | 300 mm |
Die Adapterkarte im untersten Steckplatz wird direkt mit der Prozessorplatine verbunden und erfordert kein Kabel. | ||

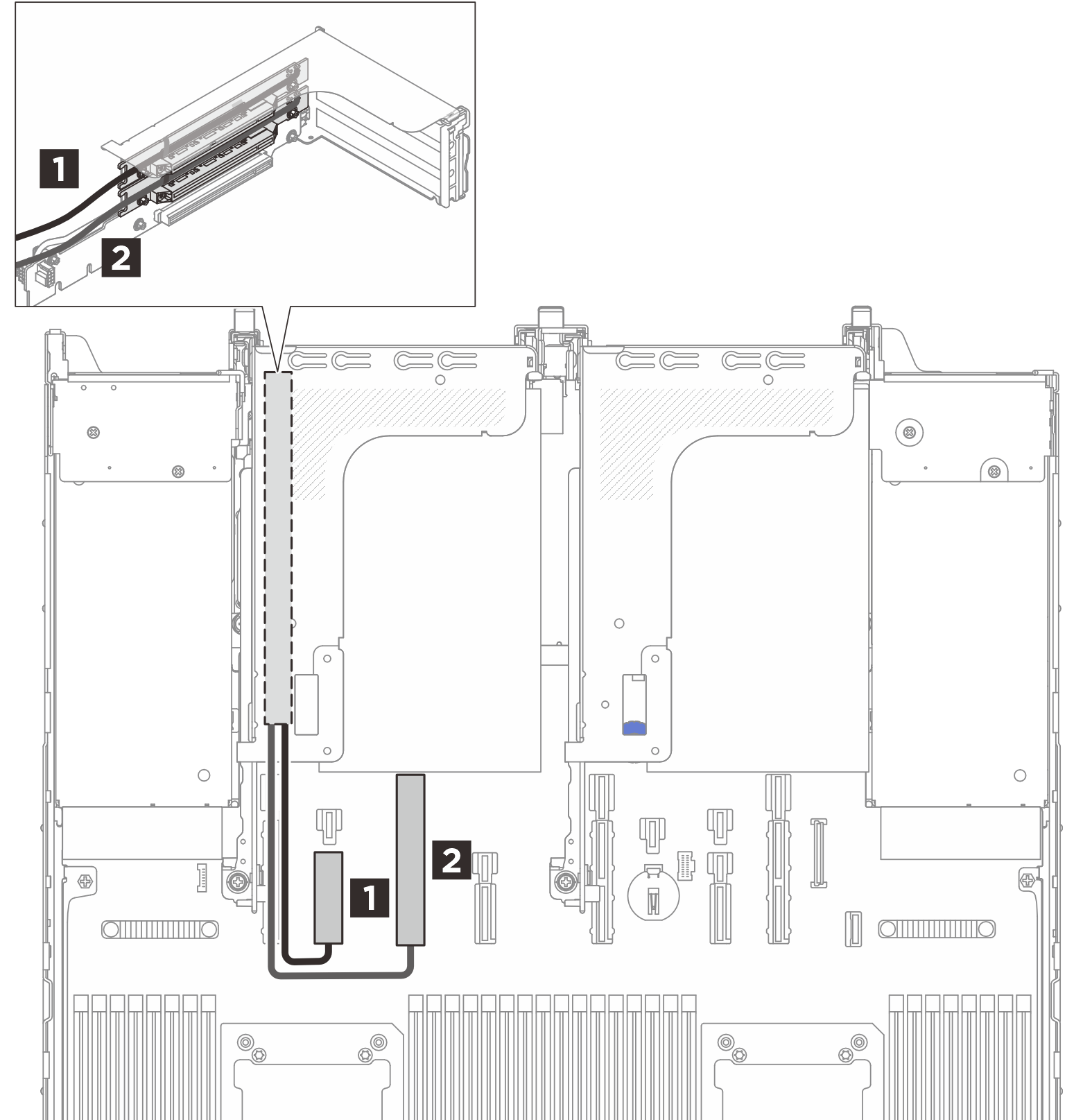

Adapterkartenbaugruppe 3: x8/x16/x16-Konfiguration
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 6 | 1 PCIe-Anschluss 14 und Netzteilanschluss 14 | 350 mm |
| 2 Adapterkarte in Steckplatz 7 | 2 PCIe-Anschluss 13 und Netzteilanschluss 13 | 300 mm |

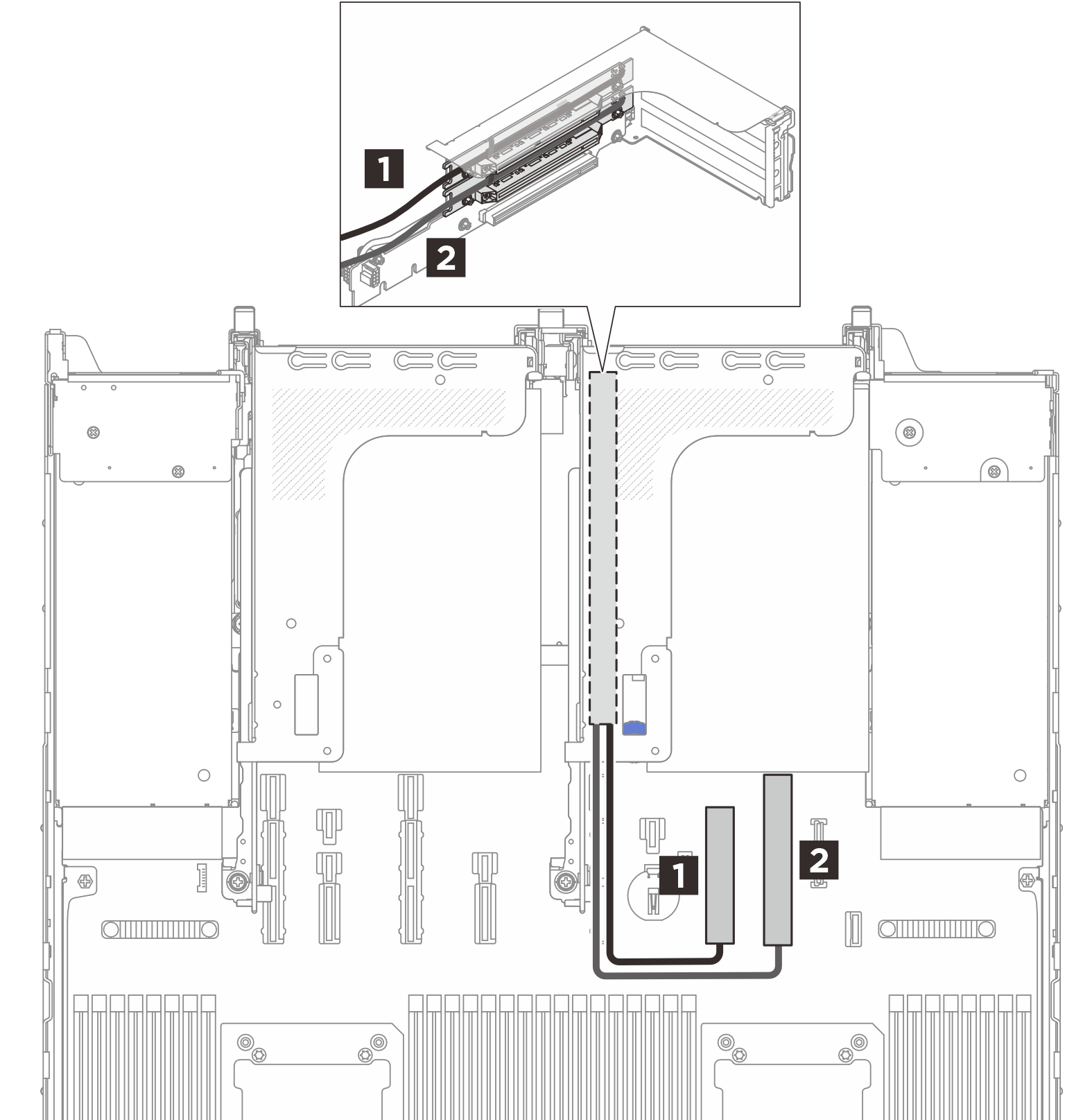

Adapterkartenbaugruppe 2: x16/x16-Konfiguration
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 3 | 1 PCIe-Anschluss 10 und Netzteilanschluss 11 | 300 mm |
| 2 Adapterkarte in Steckplatz 4 | 2 PCIe-Anschluss 9 und Netzteilanschluss 9 | 300 mm |
Die Adapterkarte im untersten Steckplatz wird direkt mit der Prozessorplatine verbunden und erfordert kein Kabel. | ||
Adapterkartenbaugruppe 3: x16/x16-Konfiguration
| ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 6 | 1 PCIe-Anschluss 10 und Netzteilanschluss 11 | 300 mm |
| 2 Adapterkarte in Steckplatz 7 | 2 PCIe-Anschluss 9 und Netzteilanschluss 9 | 300 mm |

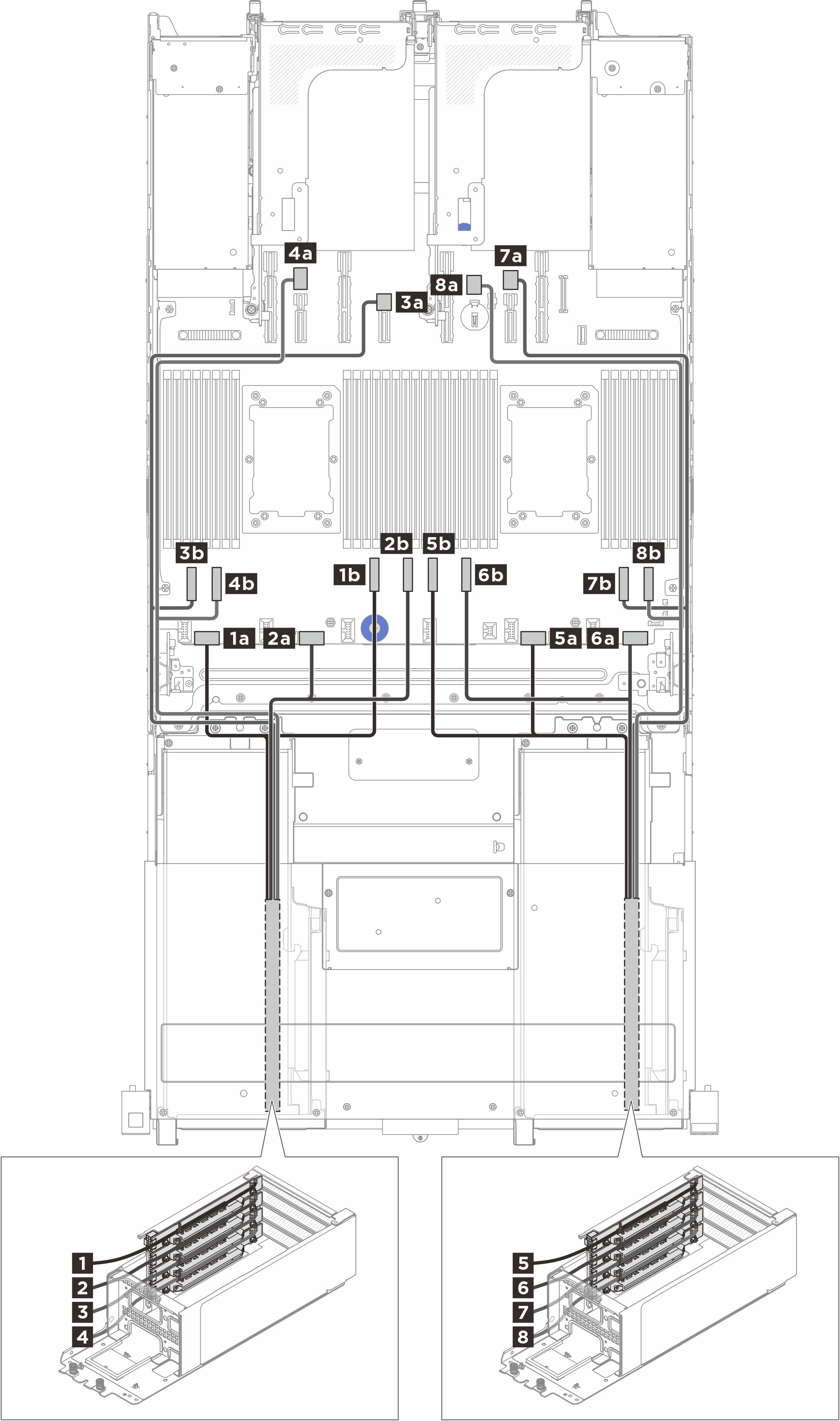

Vordere Adapterkartenbaugruppe: x8/x8/x8/x8-Konfiguration
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 16 | 1a Netzteilanschluss 1 | 550/470 mm |
| 1b PCIe-Anschluss 6 | ||
| 2 Adapterkarte in Steckplatz 17 | 2a Netzteilanschluss 2 | 550/470 mm |
| 2b PCIe-Anschluss 5 | ||
| 3 Adapterkarte in Steckplatz 18 | 3a Netzteilanschluss 12 | 550/1.000 mm |
| 3b PCIe-Anschluss 8 | ||
| 4 Adapterkarte in Steckplatz 19 | 4a Netzteilanschluss 23 | 550/1.000 mm |
| 4b PCIe-Anschluss 7 | ||
| 5 Adapterkarte in Steckplatz 20 | 5a Netzteilanschluss 3 | 550/470 mm |
| 5b PCIe-Anschluss 4 | ||
| 6 Adapterkarte in Steckplatz 21 | 6a Netzteilanschluss 4 | 550/470 mm |
| 6b PCIe-Anschluss 3 | ||
| 7 Adapterkarte in Steckplatz 22 | 7a Netzteilanschluss 20 | 550/1.000 mm |
| 7b PCIe-Anschluss 2 | ||
| 8 Adapterkarte in Steckplatz 23 | 8a Netzteilanschluss 21 | 550/1.000 mm |
| 8b PCIe-Anschluss 1 | ||

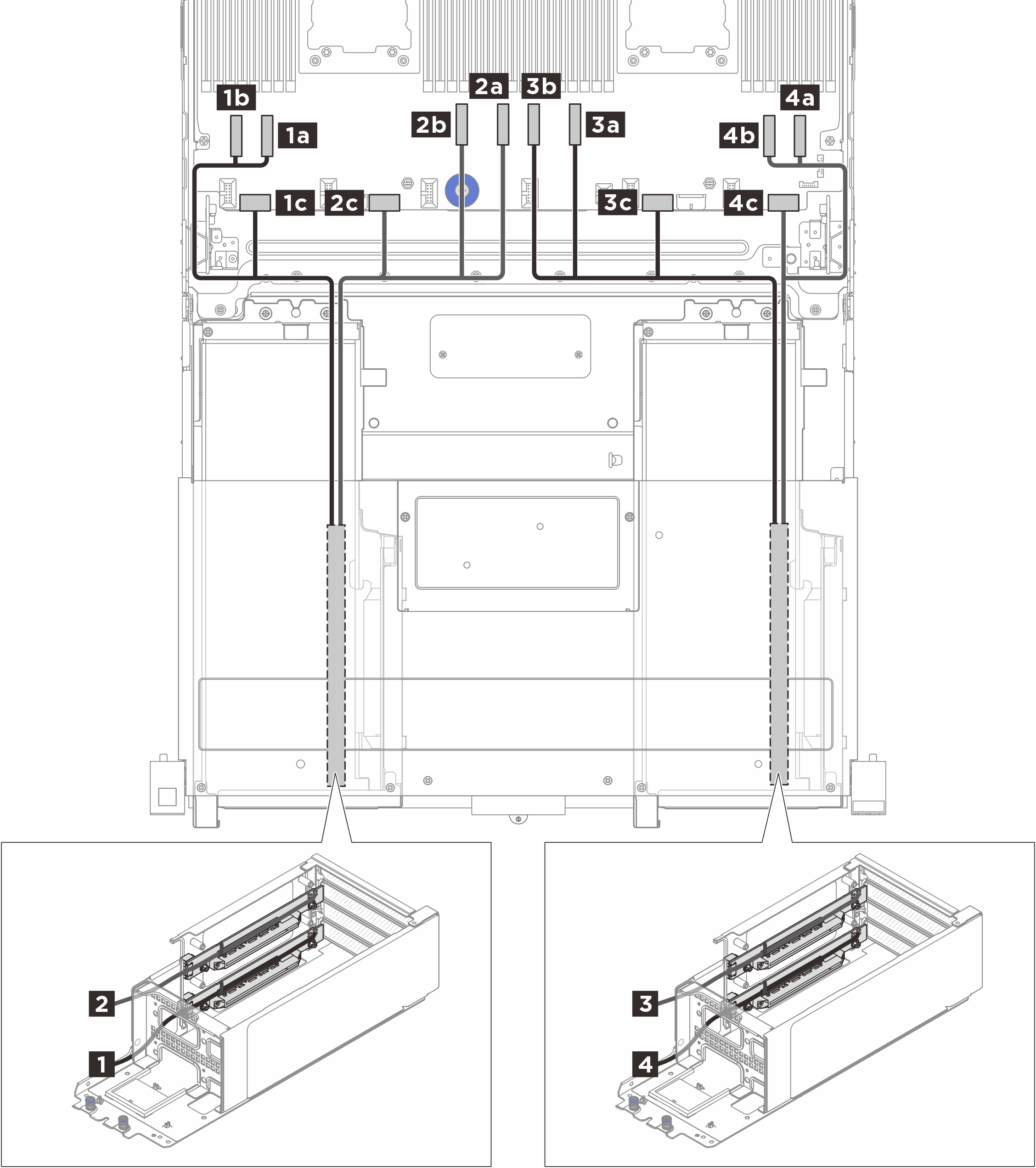

Vordere Adapterkartenbaugruppe: x16/x16-Konfiguration
 | ||
| Von | Zu (Prozessorplatine) | Kabellänge |
| 1 Adapterkarte in Steckplatz 19 | 1a PCIe-Anschluss 7 | 550/450 mm |
| 1b PCIe-Anschluss 8 | ||
| 1c Netzteilanschluss 1 | ||
| 2 Adapterkarte in Steckplatz 17 | 2a PCIe-Anschluss 5 | 550/450 mm |
| 2b PCIe-Anschluss 6 | ||
| 2c Netzteilanschluss 2 | ||
| 3 Adapterkarte in Steckplatz 21 | 3a PCIe-Anschluss 3 | 550/450 mm |
| 3b PCIe-Anschluss 4 | ||
| 3c Netzteilanschluss 3 | ||
| 4 Adapterkarte in Steckplatz 23 | 4a PCIe-Anschluss 1 | 550/450 mm |
| 4b PCIe-Anschluss 2 | ||
| 4c Netzteilanschluss 4 | ||
