Cheminement des câbles de la carte mezzanine
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles des cartes mezzanines.
| Assemblage de cartes mezzanine arrière | Avec trois cartes mezzanines | Avec deux cartes mezzanines |
| Assemblage de cartes mezzanines 2 (processeur 1) | Assemblage de cartes mezzanines 2 : x8/x16/x16 | Assemblage de cartes mezzanines 2 : x16/x16 |
| Assemblage de cartes mezzanines 3 (processeur 2) | Assemblage de cartes mezzanines 3 : x8/x16/x16 | Assemblage de cartes mezzanines 3 : x16/x16 |
Assemblage de cartes mezzanines avant : Assemblage de cartes mezzanines 6 et assemblage de cartes mezzanines 7 | ||

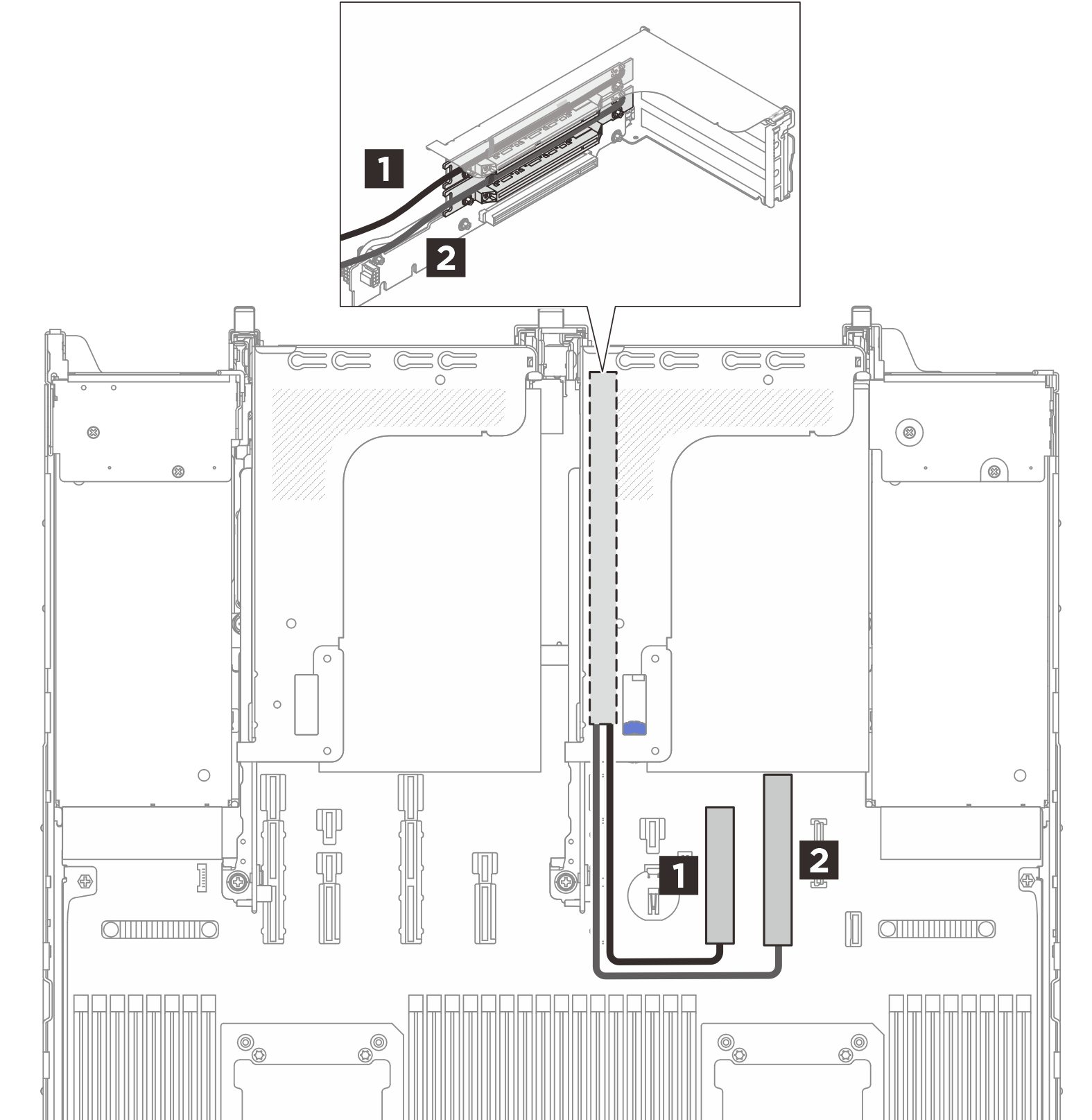

Assemblage de cartes mezzanines 2 : configuration x8/x16/x16
 | ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 3 | 1 Connecteur PCIe 10 et connecteur d’alimentation 10 | 350 mm |
| 2 Carte mezzanine sur l’emplacement 4 | 2 Connecteur PCIe 9 et connecteur d’alimentation 9 | 300 mm |
La carte mezzanine située dans l’emplacement le plus bas se connecte directement à la carte du processeur, sans câble. | ||

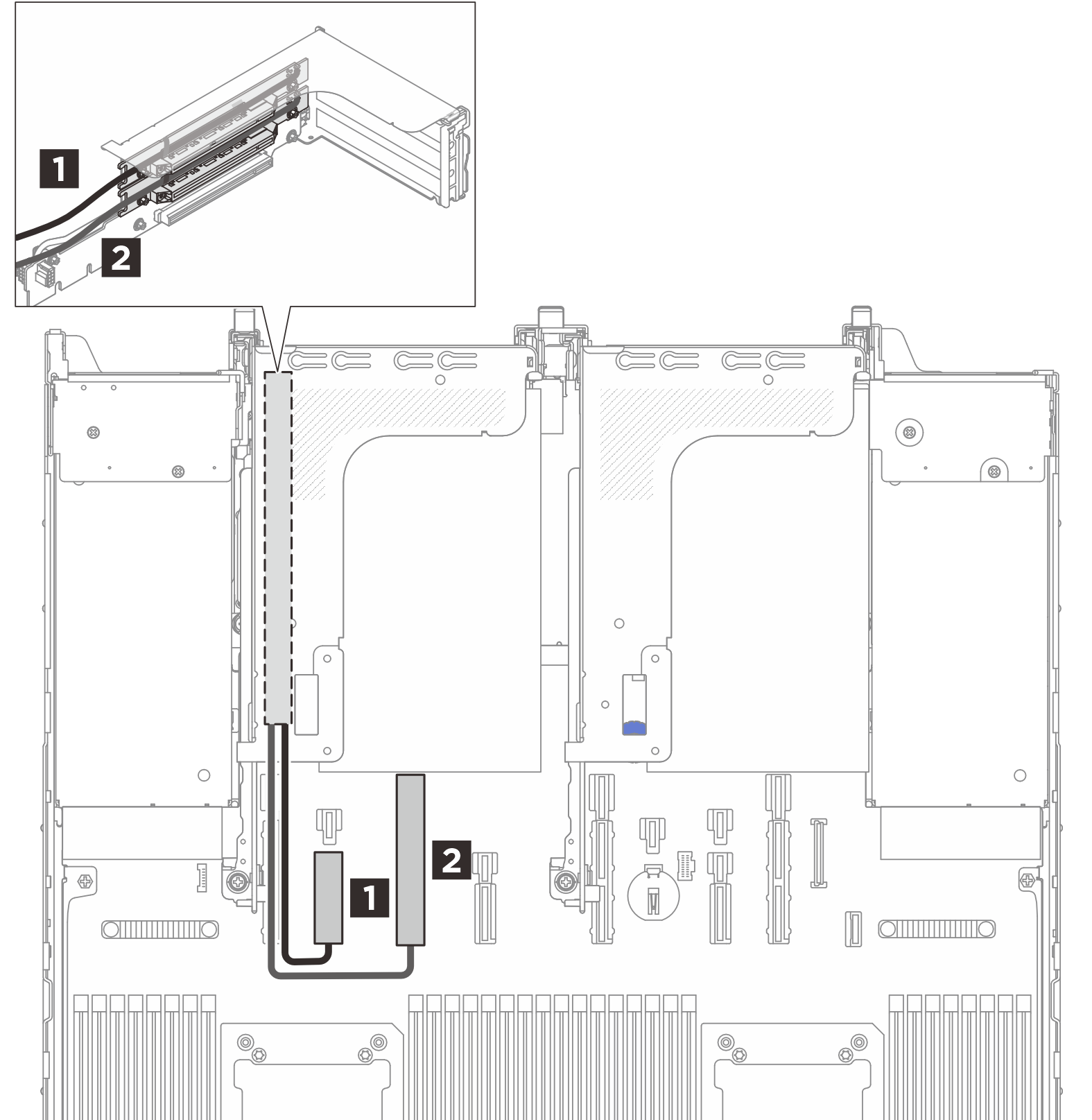

Assemblage de cartes mezzanines 3 : configuration x8/x16/x16
 | ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 6 | 1 Connecteur PCIe 14 et connecteur d’alimentation 14 | 350 mm |
| 2 Carte mezzanine sur l’emplacement 7 | 2 Connecteur PCIe 13 et connecteur d’alimentation 13 | 300 mm |

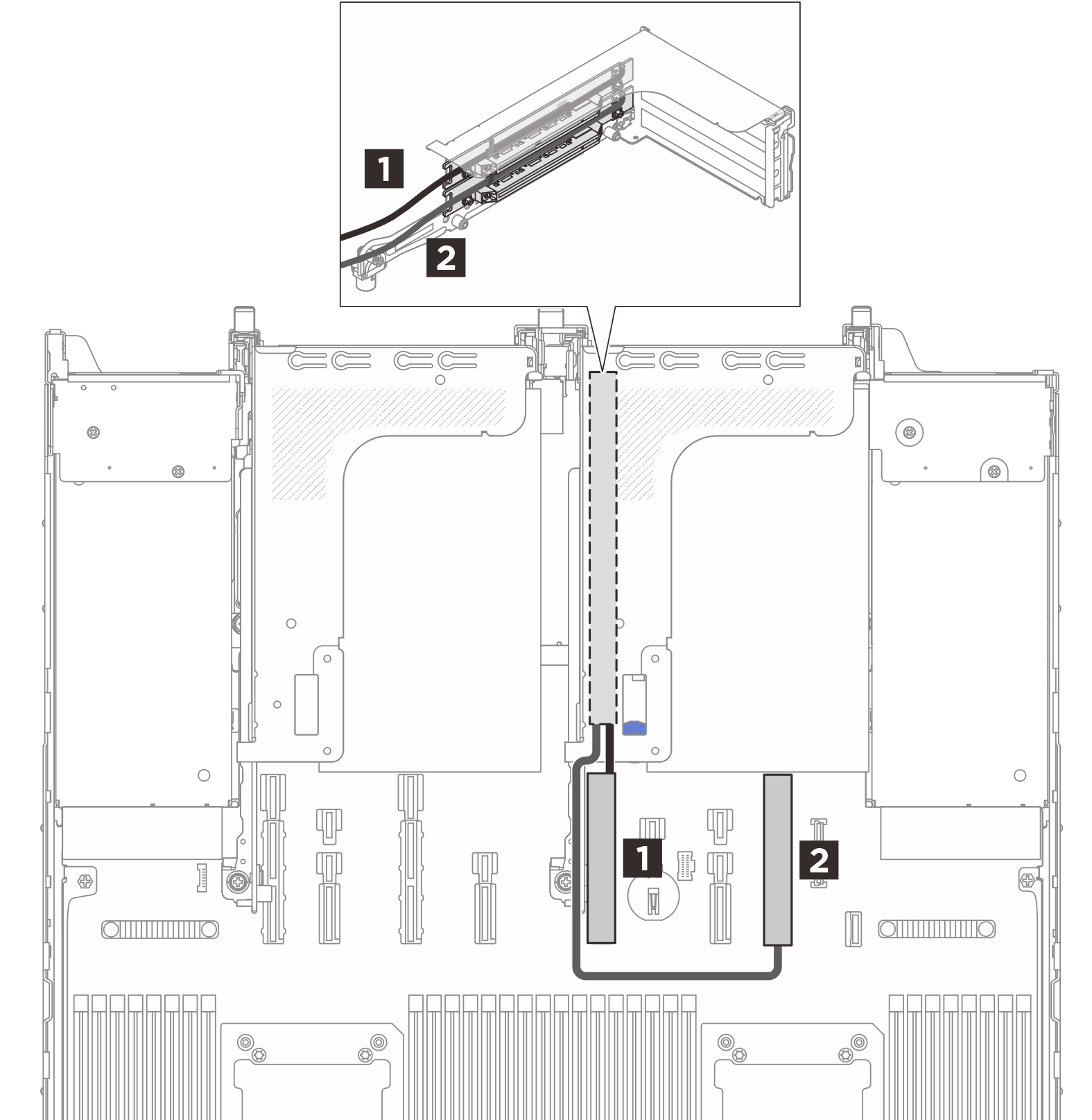

Assemblage de cartes mezzanines 2 : configuration x16/x16
 | ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 3 | 1 Connecteur PCIe 10 et connecteur d’alimentation 11 | 300 mm |
| 2 Carte mezzanine sur l’emplacement 4 | 2 Connecteur PCIe 9 et connecteur d’alimentation 9 | 300 mm |
La carte mezzanine située dans l’emplacement le plus bas se connecte directement à la carte du processeur, sans câble. | ||
Assemblage de cartes mezzanines 3 : configuration x16/x16
| ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 6 | 1 Connecteur PCIe 10 et connecteur d’alimentation 11 | 300 mm |
| 2 Carte mezzanine sur l’emplacement 7 | 2 Connecteur PCIe 9 et connecteur d’alimentation 9 | 300 mm |

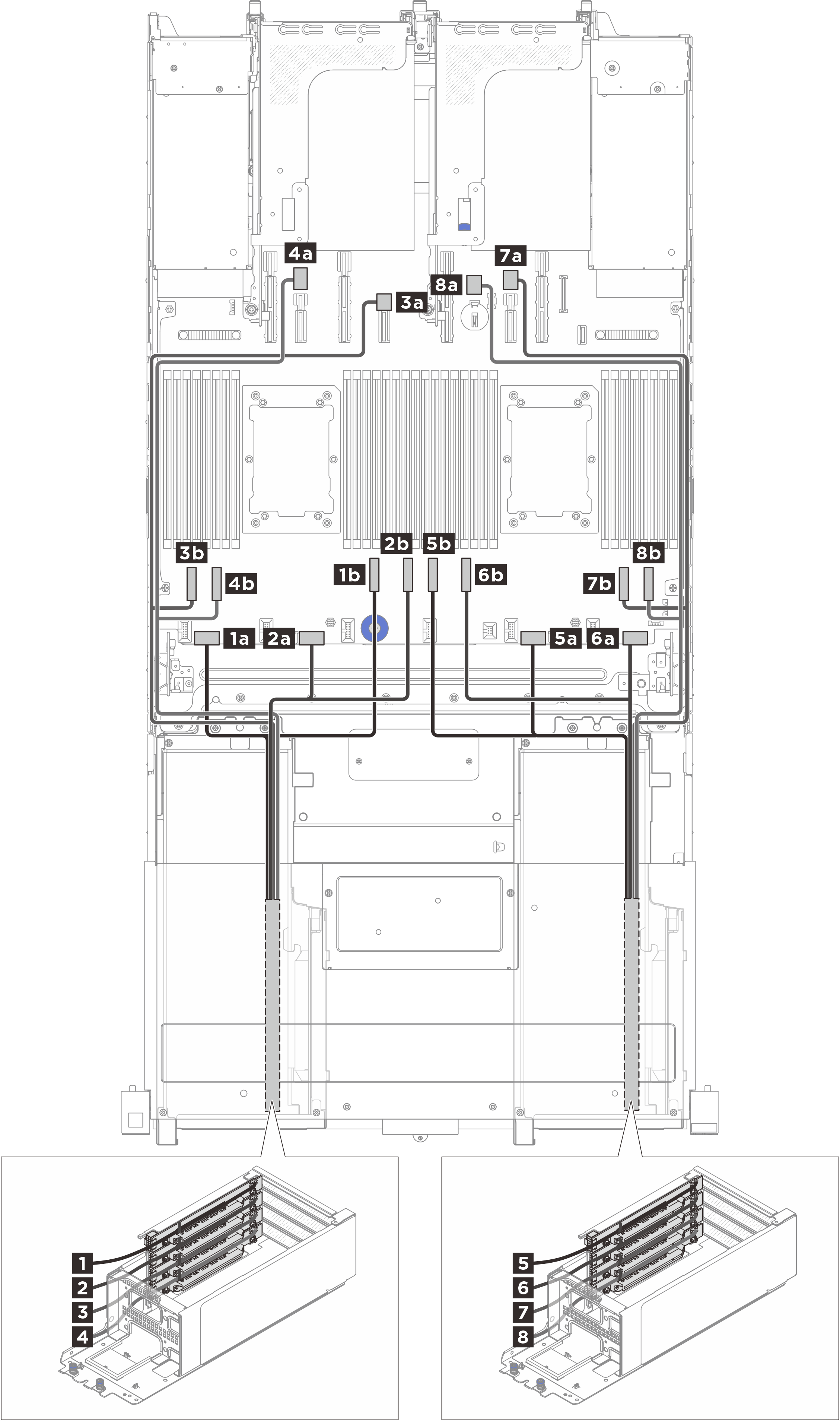

Assemblage de cartes mezzanines avant : configuration x8/x8/x8/x8
 | ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 16 | 1a Connecteur d’alimentation 1 | 550/470 mm |
| 1b Connecteur PCIe 6 | ||
| 2 Carte mezzanine sur l’emplacement 17 | 2a Connecteur d’alimentation 2 | 550/470 mm |
| 2b Connecteur PCIe 5 | ||
| 3 Carte mezzanine sur l’emplacement 18 | 3a Connecteur d’alimentation 12 | 550/1 000 mm |
| 3b Connecteur PCIe 8 | ||
| 4 Carte mezzanine sur l’emplacement 19 | 4a Connecteur d’alimentation 23 | 550/1 000 mm |
| 4b Connecteur PCIe 7 | ||
| 5 Carte mezzanine sur l’emplacement 20 | 5a Connecteur d’alimentation 3 | 550/470 mm |
| 5b Connecteur PCIe 4 | ||
| 6 Carte mezzanine sur l’emplacement 21 | 6a Connecteur d’alimentation 4 | 550/470 mm |
| 6b Connecteur PCIe 3 | ||
| 7 Carte mezzanine sur l’emplacement 22 | 7a Connecteur d’alimentation 20 | 550/1 000 mm |
| 7b Connecteur PCIe 2 | ||
| 8 Carte mezzanine sur l’emplacement 23 | 8a Connecteur d’alimentation 21 | 550/1 000 mm |
| 8b Connecteur PCIe 1 | ||

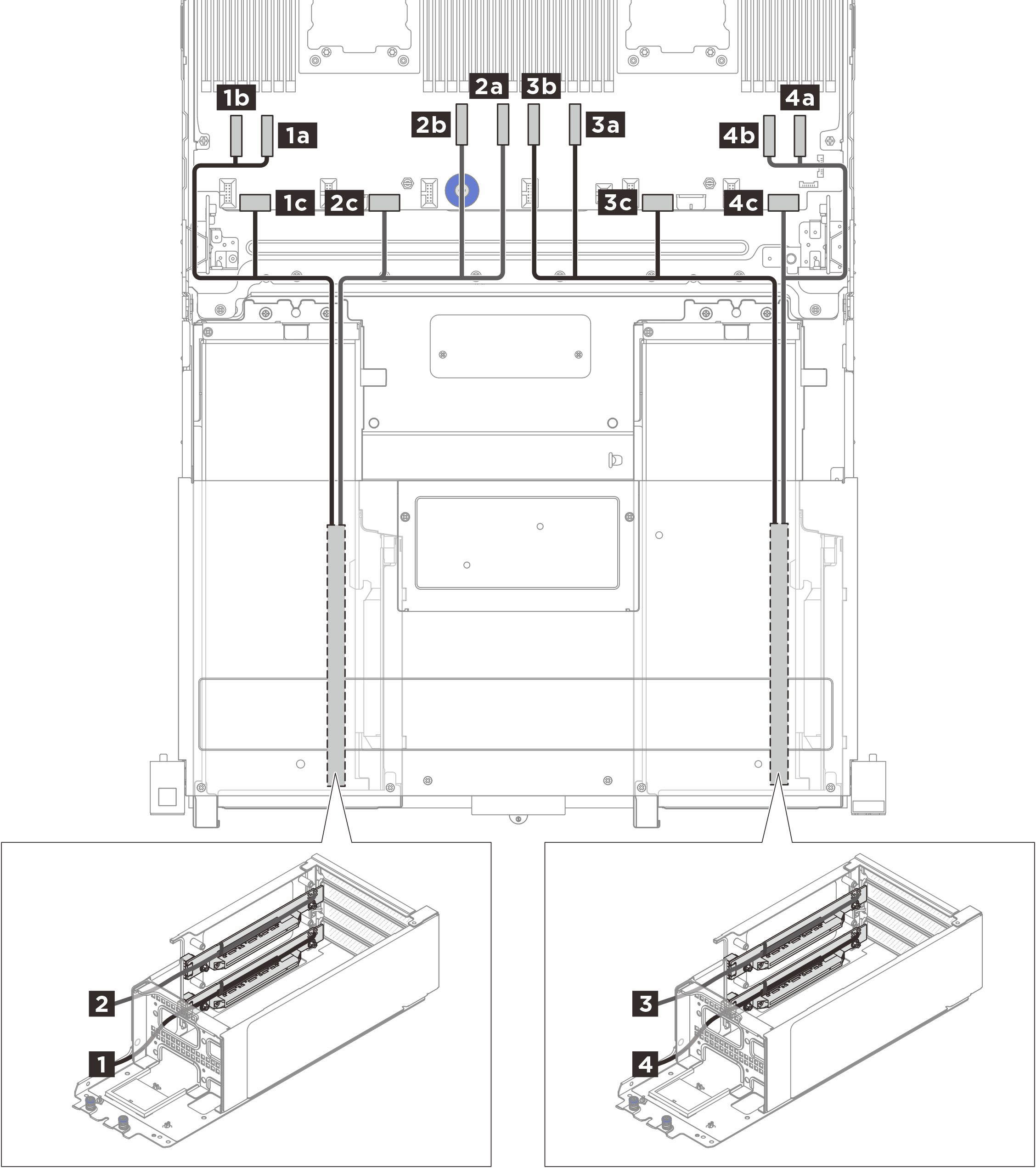

Assemblage de cartes mezzanines avant : configuration x16/x16
 | ||
| De | Vers (carte du processeur) | Longueur de câble |
| 1 Carte mezzanine sur l’emplacement 19 | 1a Connecteur PCIe 7 | 550/450 mm |
| 1b Connecteur PCIe 8 | ||
| 1c Connecteur d’alimentation 1 | ||
| 2 Carte mezzanine sur l’emplacement 17 | 2a Connecteur PCIe 5 | 550/450 mm |
| 2b Connecteur PCIe 6 | ||
| 2c Connecteur d’alimentation 2 | ||
| 3 Carte mezzanine sur l’emplacement 21 | 3a Connecteur PCIe 3 | 550/450 mm |
| 3b Connecteur PCIe 4 | ||
| 3c Connecteur d’alimentation 3 | ||
| 4 Carte mezzanine sur l’emplacement 23 | 4a Connecteur PCIe 1 | 550/450 mm |
| 4b Connecteur PCIe 2 | ||
| 4c Connecteur d’alimentation 4 | ||
