Cheminement des câbles du fond de panier d’unité de 2,5 pouces

Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles du fond de panier d’unité 2,5 pouces.

Cheminement des câbles du fond de panier d’unité de 2,5 pouces​

Connectez le câble d’alimentation et les câbles de signal au fond de panier d’unité 2,5 pouces conformément aux sections correspondantes :

Cheminement des câbles d’alimentation du fonds de panier d’unité 2,5 pouces​

Selon la configuration des assemblages de cartes mezzanines avant, reportez-vous à la section correspondante pour le cheminement des câbles d’alimentation de l’unité 2,5 pouces :

Configuration x8/x8/x8/x8​



DeCâble muralVersLongueur de câble
1 Connecteur d’alimentation sur le fond de panier d’unité 2,5 poucesCâble mural gauche1 Connecteur d’alimentation 14 sur la carte du processeur900 mm

Configuration x16/x16 + fond de panier SAS/SATA​



DeCâble muralVersLongueur de câble
1 Connecteur d’alimentation sur le fond de panier d’unité 2,5 poucesCâble mural gauche1 Connecteur d’alimentation 14 sur la carte du processeur900 mm

Configuration x16/x16 + fond de panier NVMe/AnyBay​



DeCâble muralVersLongueur de câble
1 Connecteur d’alimentation sur le fond de panier d’unité 2,5 poucesCâble mural gauche1 Connecteur d’alimentation 12 sur la carte du processeur900 mm

Cheminement du câble de signal du fond de panier d’unité 2,5 pouces​

En fonction de la configuration, reportez-vous à la section correspondante pour le cheminement des câbles de signal d’unité 2,5 pouces :

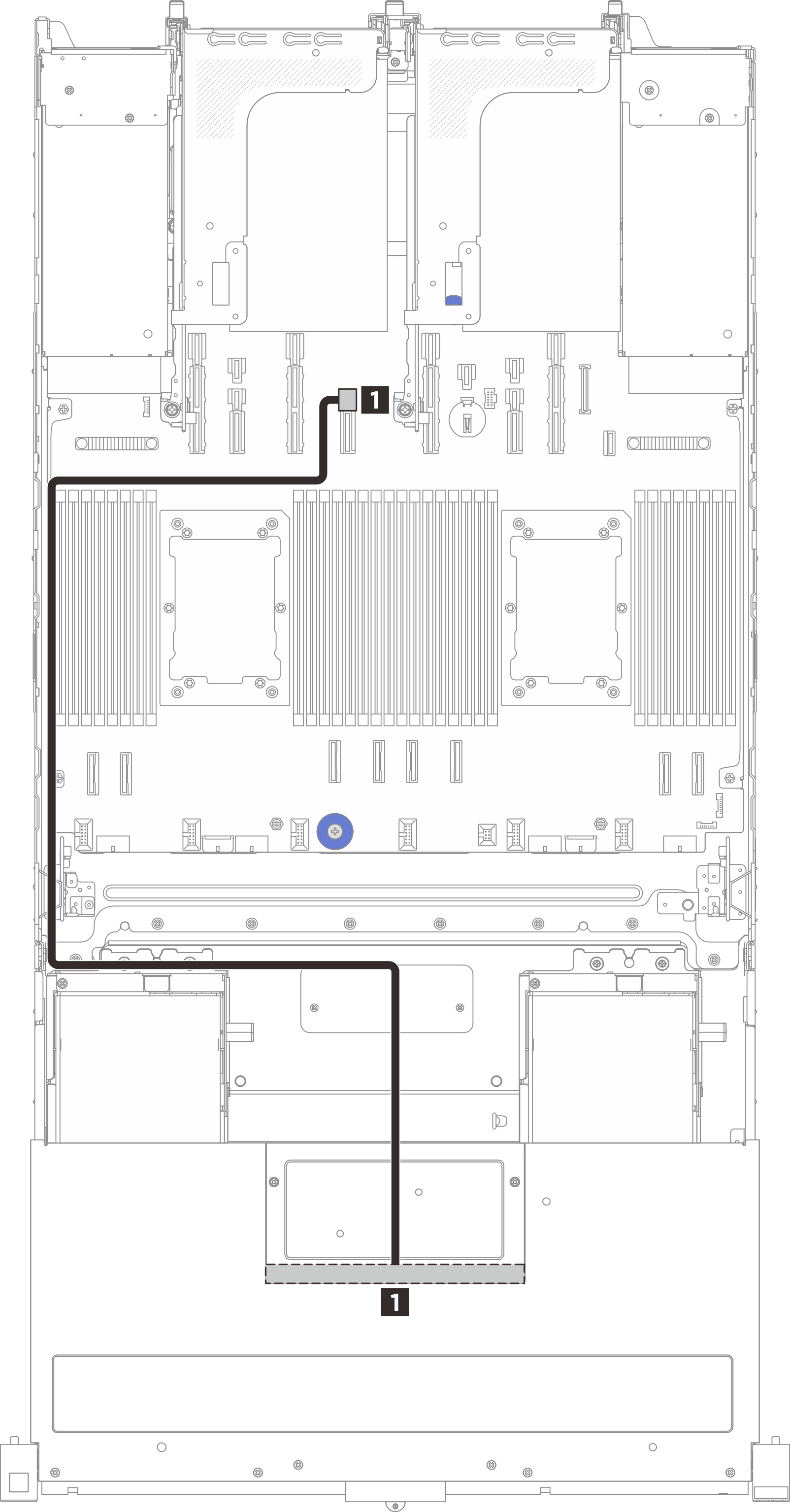

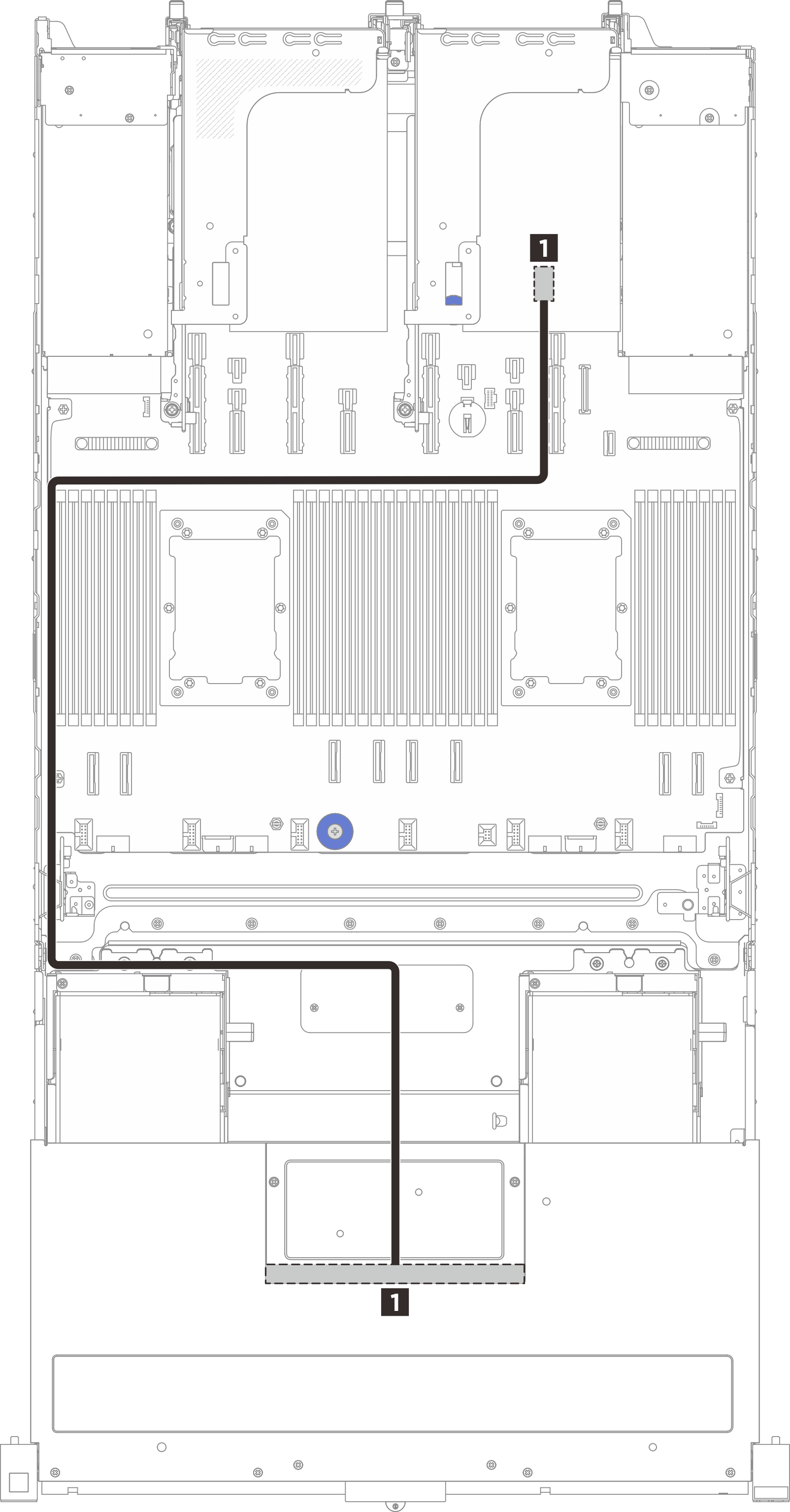

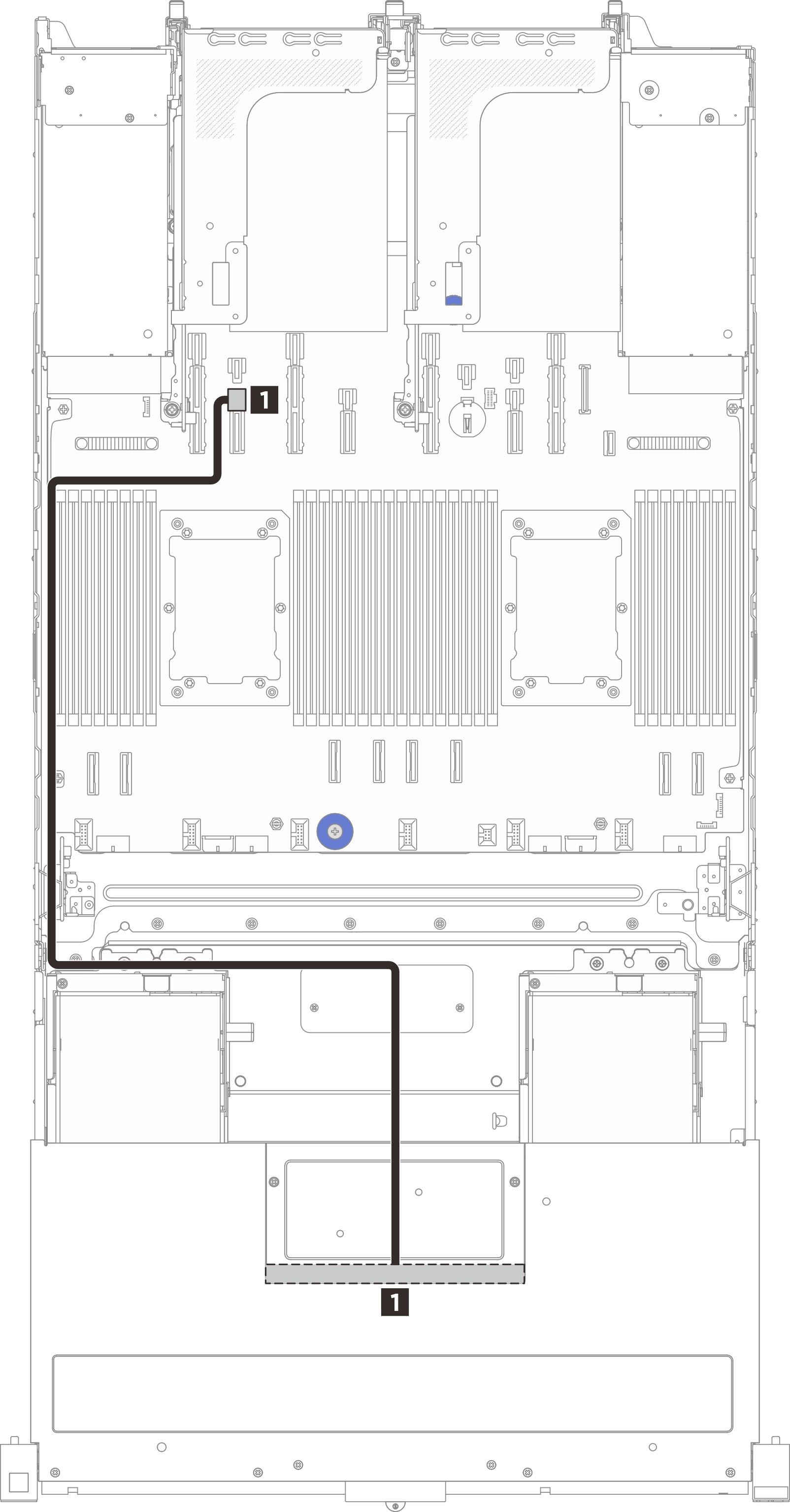

Fond de panier SAS/SATA ou AnyBay (Tri-mode) vers adaptateur RAID SFF​



DeCâble muralVersLongueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesCâble mural gauche1
  • Adaptateur RAID Gen3 : connecteur C0C1
  • Adaptateur RAID Gen4 : connecteur C0
1 020 mm

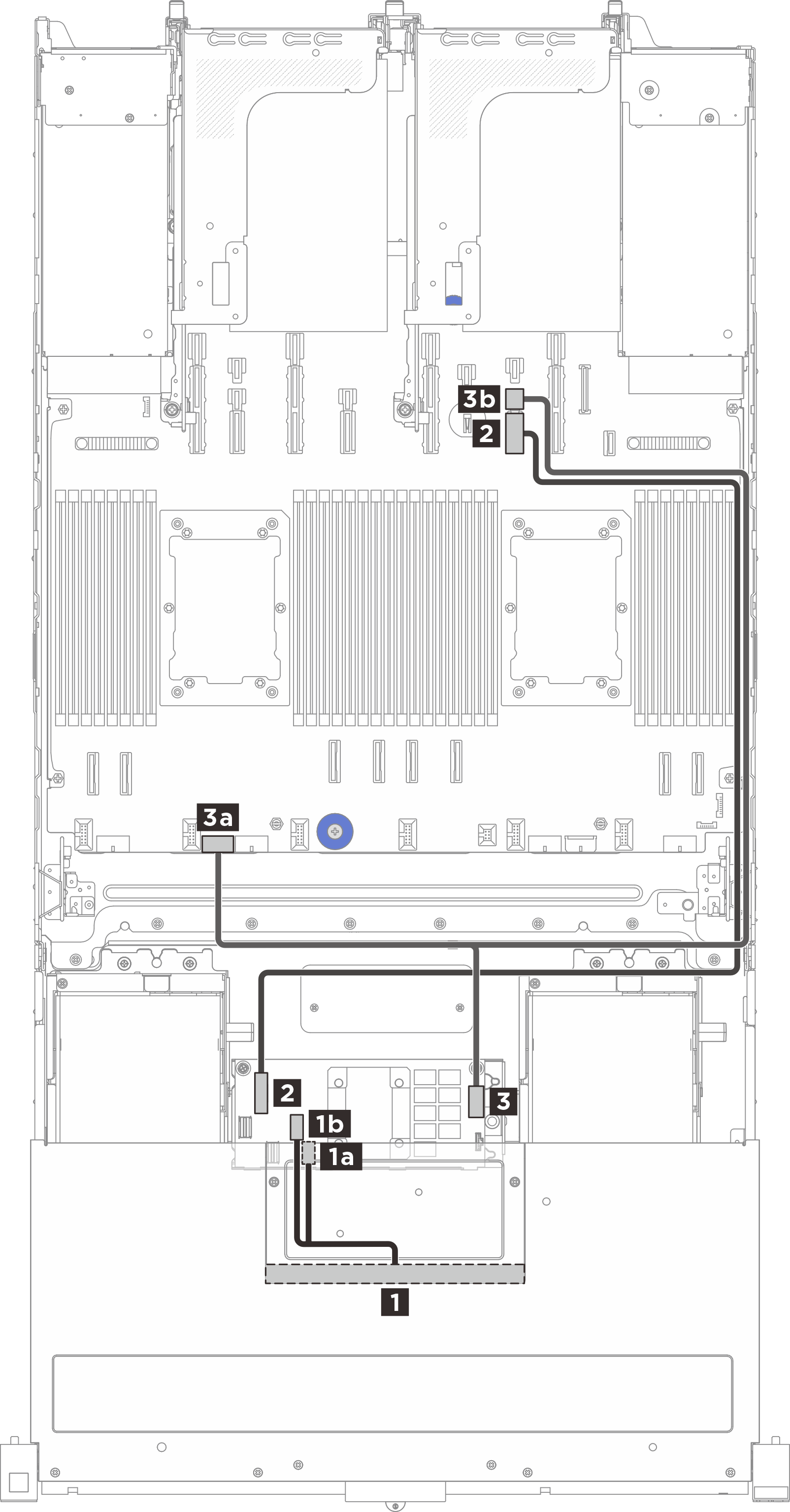

Fond de panier SAS/SATA ou AnyBay (Tri-mode) vers adaptateur RAID CFF interne (1 UC)​



DeCâble muralVers (adaptateur RAID CFF interne)Longueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesN/A1a Connecteur C0140/140 mm
1b Connecteur C1
2 Connecteur PCIe 10 sur la carte du processeurCâble mural droit2 Connecteur d’entrée CFF900 mm
3a Connecteur d’alimentation RAID interne sur la carte du processeurN/A3 Connecteur d’alimentation300/800 mm
3b Connecteur d’alimentation 10 sur la carte du processeurCâble mural droit

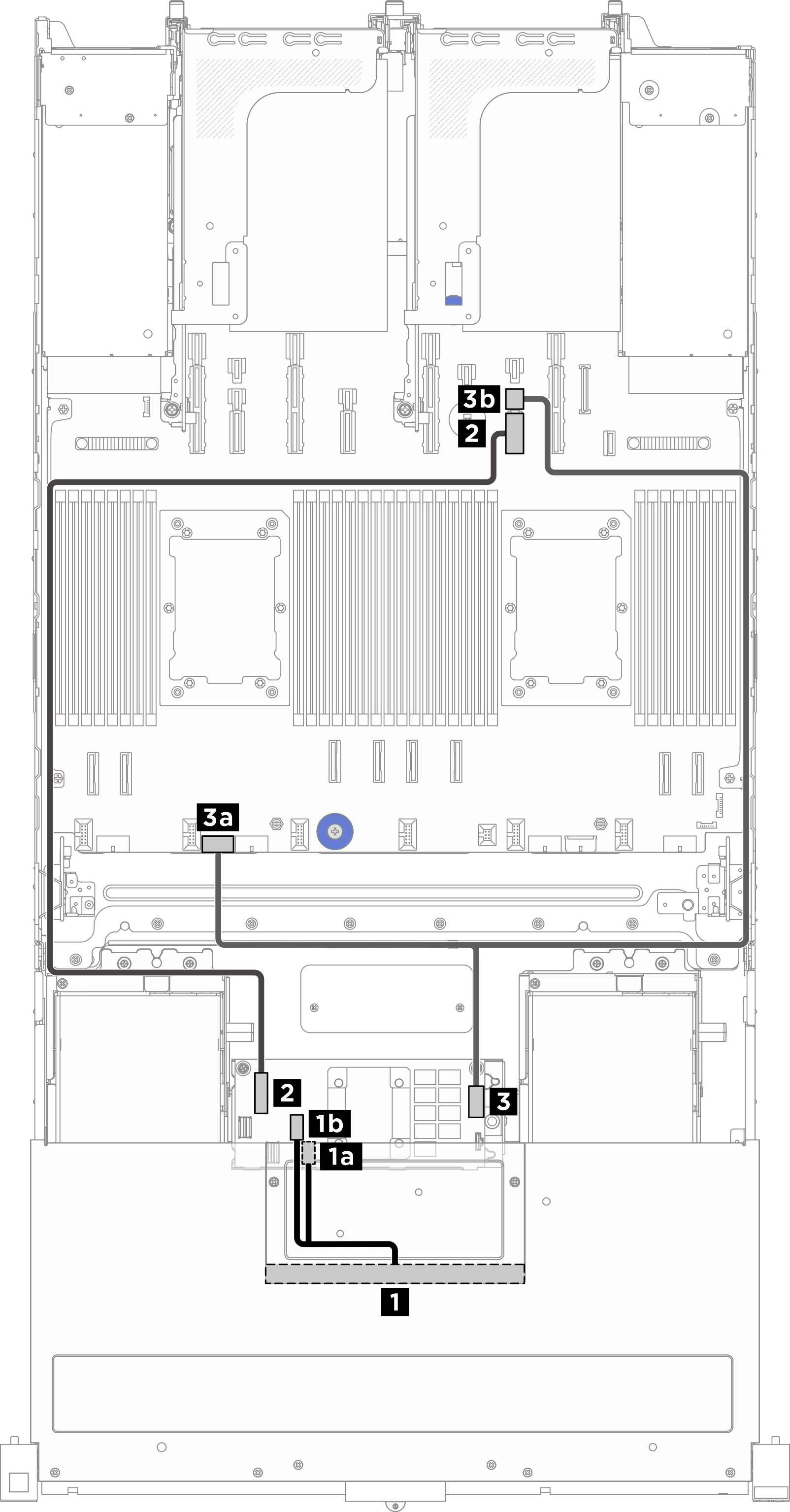

Fond de panier SAS/SATA ou AnyBay (Tri-mode) vers adaptateur RAID CFF interne (1 UC + GPU avant à haute puissance)​



DeCâble muralVers (adaptateur RAID CFF interne)Longueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesN/A1a Connecteur C0140/140 mm
1b Connecteur C1
2 Connecteur PCIe 10 sur la carte du processeurCâble mural gauche2 Connecteur d’entrée CFF900 mm
3a Connecteur d’alimentation RAID interne sur la carte du processeurN/A3 Connecteur d’alimentation300/800 mm
3b Connecteur d’alimentation 10 sur la carte du processeurCâble mural droit

Fond de panier SAS/SATA ou AnyBay (Tri-mode) vers adaptateur RAID CFF interne (2 UC)​



DeCâble muralVers (adaptateur RAID CFF interne)Longueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesN/A1a Connecteur C0140/140 mm
1b Connecteur C1
2 Connecteur PCIe 14 sur la carte du processeurCâble mural gauche2 Connecteur d’entrée CFF900 mm
3 Connecteur d’alimentation RAID interne sur la carte du processeurN/A3 Connecteur d’alimentation300 mm

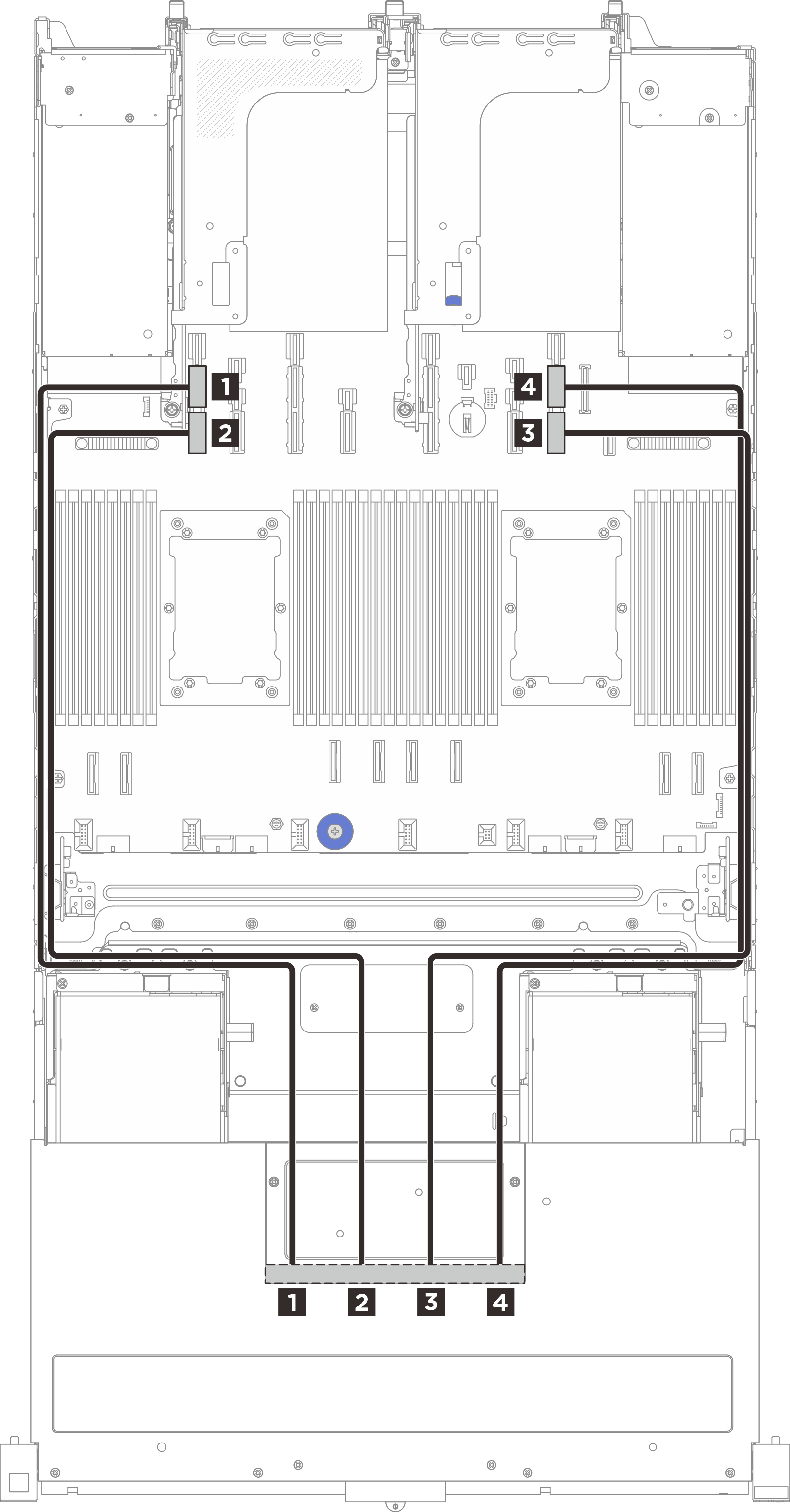

Fond de panier NVMe​



Remarque
Les câbles NVMe 3 et 4 ne sont pas nécessaires dans les configurations avec des adaptateurs GPU avant à haute puissance.
De (fond de panier d’unité)Câble muralVers (carte du processeur)Longueur de câble
1 Connecteur NVMe 0 à 1Câble mural gauche1 Connecteur PCIe 15A800 mm
2 Connecteur NVMe 2 à 3Câble mural gauche2 Connecteur PCIe 15B800 mm
3 Connecteur NVMe 4 à 5Câble mural droit3 Connecteur PCIe 9B800 mm
4 Connecteur NVMe 6 à 7Câble mural droit4 Connecteur PCIe 9A800 mm

Fond de panier AnyBay vers adaptateur RAID SFF​

Câble SAS/SATA


DeCâble muralVersLongueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesCâble mural gauche1
  • Adaptateur RAID Gen3 : connecteur C0C1
  • Adaptateur RAID Gen4 : connecteur C0
1 020 mm


Remarque
Les câbles NVMe 3 et 4 ne sont pas nécessaires dans les configurations avec des adaptateurs GPU avant à haute puissance.
De (fond de panier d’unité)Câble muralVers (carte du processeur)Longueur de câble
1 Connecteur NVMe 0 à 1Câble mural gauche1 Connecteur PCIe 15A800 mm
2 Connecteur NVMe 2 à 3Câble mural gauche2 Connecteur PCIe 15B800 mm
3 Connecteur NVMe 4 à 5Câble mural droit3 Connecteur PCIe 9B800 mm
4 Connecteur NVMe 6 à 7Câble mural droit4 Connecteur PCIe 9A800 mm

Fond de panier AnyBay vers adaptateur RAID CFF interne​

Câble SAS/SATACâble NVMe




Remarque
Les câbles NVMe 3 et 4 ne sont pas nécessaires dans les configurations avec des adaptateurs GPU avant à haute puissance.
DeCâble muralVers (adaptateur RAID CFF interne)Longueur de câbleDe (fond de panier d’unité)Câble muralVers (carte du processeur)Longueur de câble
1 Connecteur SAS sur le fond de panier d’unité 2,5 poucesN/A1a Connecteur C0140/140 mm1 Connecteur NVMe 0 à 1Câble mural gauche1 Connecteur PCIe 15A800 mm
1b Connecteur C12 Connecteur NVMe 2 à 3Câble mural gauche2 Connecteur PCIe 15B800 mm
2 Connecteur PCIe 14 sur la carte du processeurCâble mural gauche2 Connecteur d’entrée CFF900 mm3 Connecteur NVMe 4 à 5Câble mural droit3 Connecteur PCIe 9B800 mm
3 Connecteur d’alimentation RAID interne sur la carte du processeurN/A3 Connecteur d’alimentation300 mm4 Connecteur NVMe 6 à 7Câble mural droit4 Connecteur PCIe 9A800 mm
