2.5인치 드라이브 백플레인 케이블 배선

이 섹션의 지침에 따라 2.5인치 드라이브 백플레인의 케이블 배선 방법을 알아보십시오.

2.5인치 드라이브 백플레인 케이블 배선​

해당 섹션에 따라 전원 케이블 및 신호 케이블을 2.5인치 드라이브 백플레인에 연결하십시오.

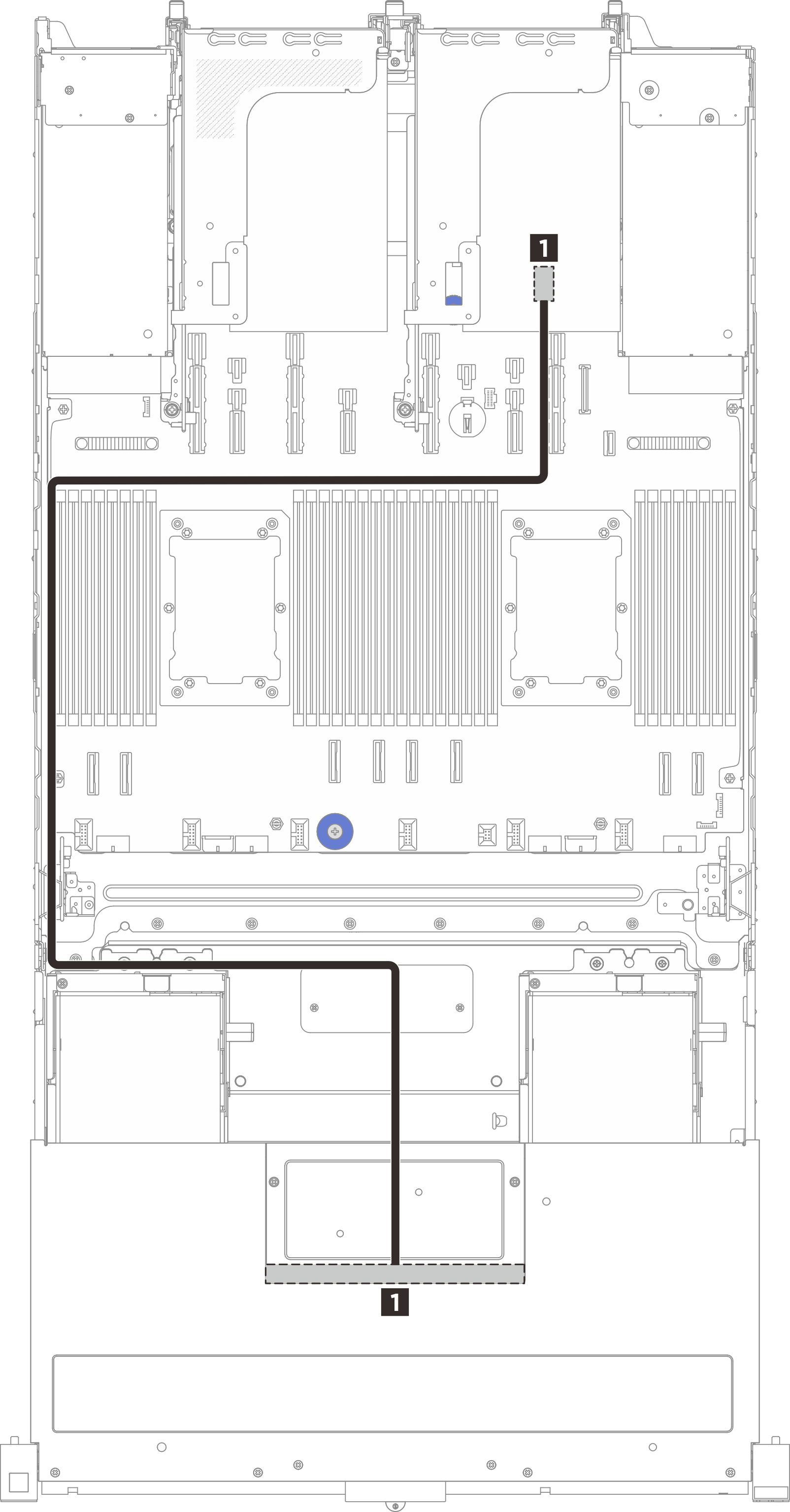

2.5인치 드라이브 백플레인 전원 케이블 배선​

앞면 라이저 어셈블리의 구성에 따라 2.5인치 드라이브 전원 케이블 배선에 해당하는 섹션을 참조하십시오.

x8/x8/x8/x8 구성​



시작케이블 벽끝케이블 길이
1 2.5인치 드라이브 백플레인의 전원 커넥터케이블 벽(왼쪽)1 프로세서 보드의 전원 커넥터 14900mm

x16/x16 + SAS/SATA 백플레인 구성​



시작케이블 벽끝케이블 길이
1 2.5인치 드라이브 백플레인의 전원 커넥터케이블 벽(왼쪽)1 프로세서 보드의 전원 커넥터 14900mm

x16/x16 + NVMe/AnyBay 백플레인 구성​



시작케이블 벽끝케이블 길이
1 2.5인치 드라이브 백플레인의 전원 커넥터케이블 벽(왼쪽)1 프로세서 보드의 전원 커넥터 12900mm

2.5인치 드라이브 백플레인 신호 케이블 배선​

구성에 따라 2.5인치 드라이브 백플레인 신호 케이블 배선에 해당하는 섹션을 참조하십시오.

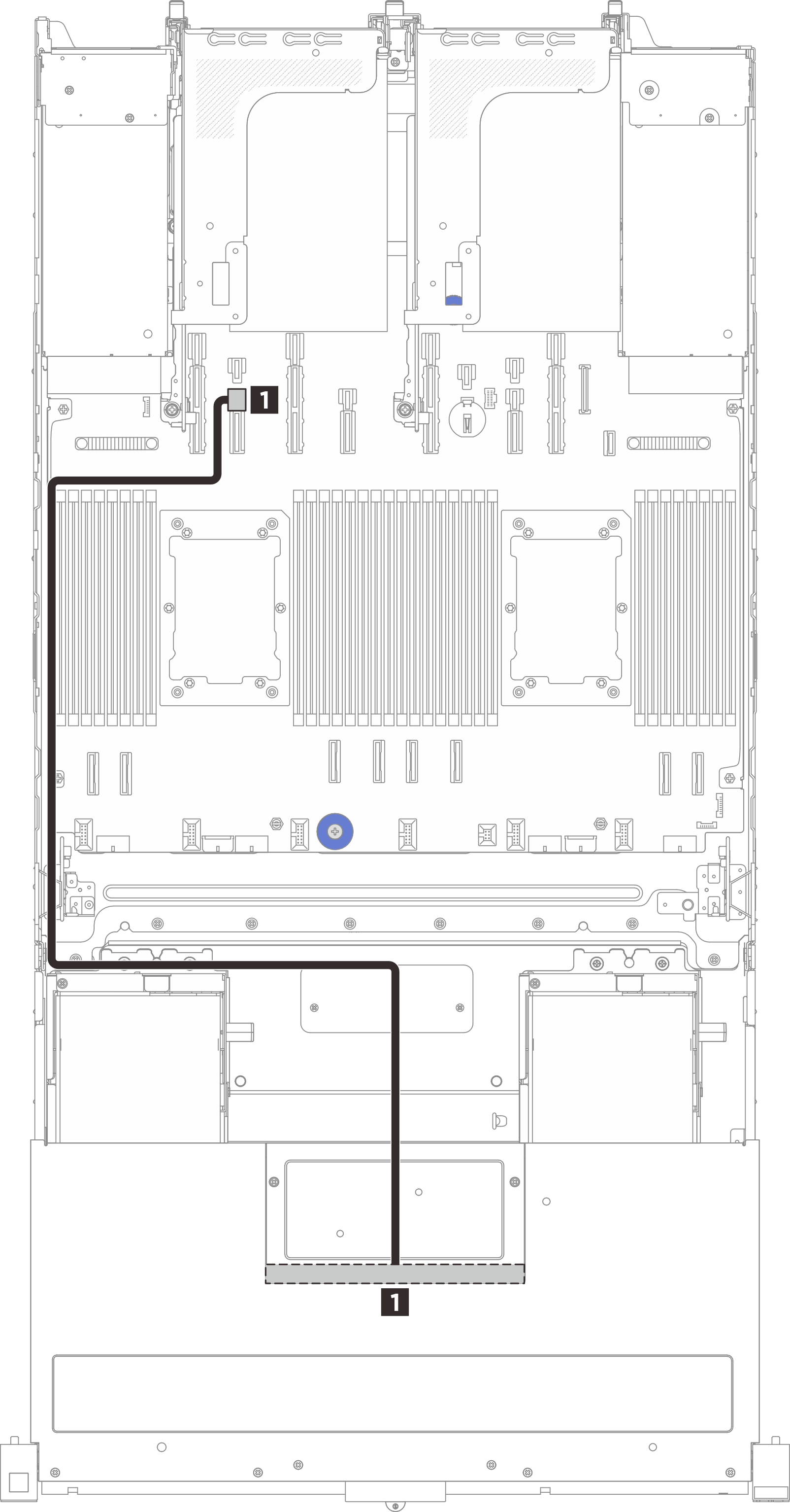

SAS/SATA 또는 AnyBay(트라이모드) 백플레인 - SFF RAID 어댑터​



시작케이블 벽끝케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터케이블 벽(왼쪽)1
  • Gen3 RAID 어댑터: C0C1 커넥터
  • Gen4 RAID 어댑터: C0 커넥터
1,020mm

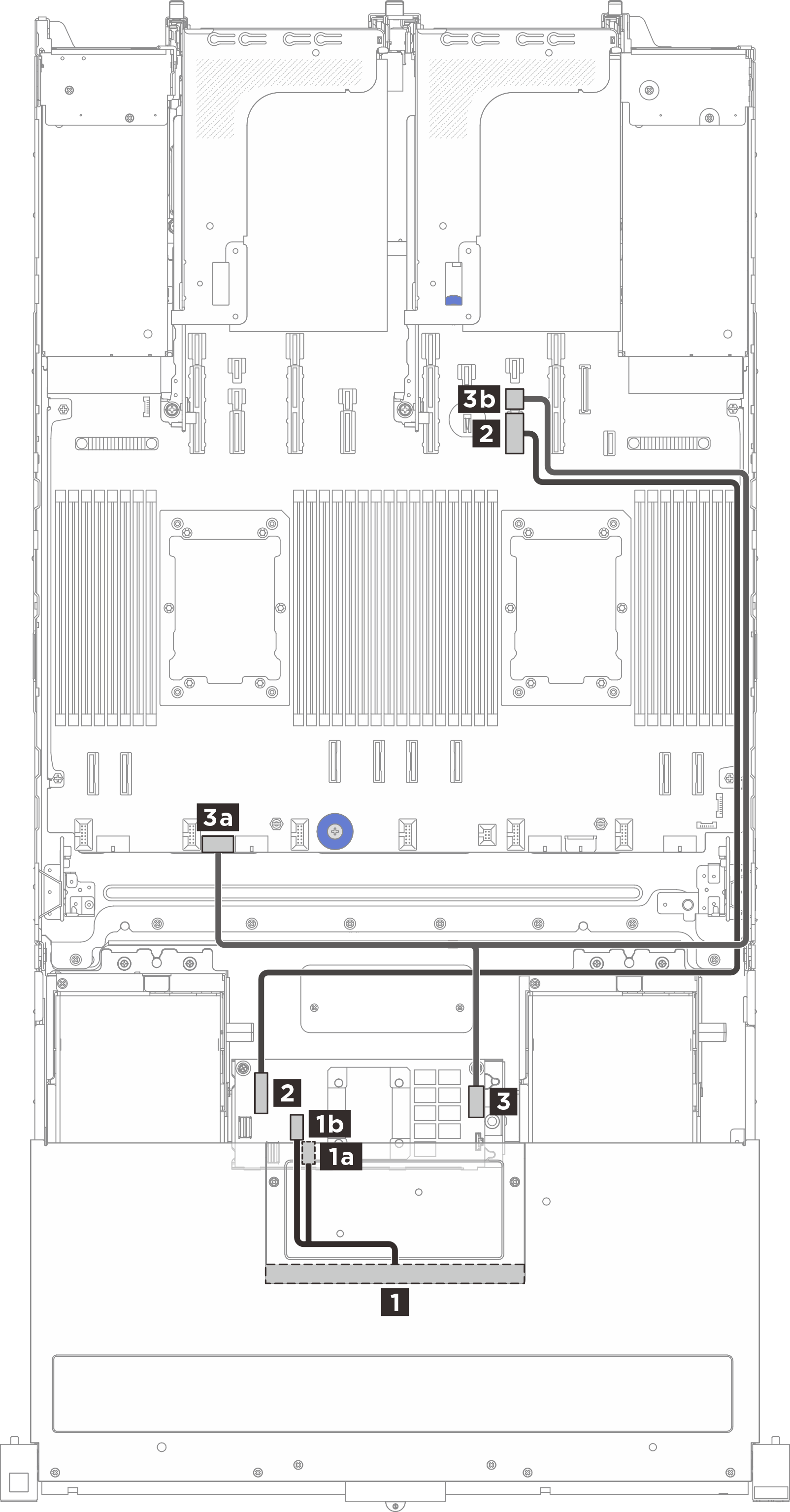

SAS/SATA 또는 AnyBay(트라이모드) 백플레인 - 내부 CFF RAID 어댑터(CPU 1개)​



시작케이블 벽끝(내부 CFF RAID 어댑터)케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터해당사항 없음1a C0 커넥터140/140mm
1b C1 커넥터
2 프로세서 보드의 PCIe 커넥터 10케이블 벽(오른쪽)2 CFF 입력 커넥터900mm
3a 프로세서 보드의 내부 RAID 전원 커넥터해당사항 없음3 전원 커넥터300/800mm
3b 프로세서 보드의 전원 커넥터 10케이블 벽(오른쪽)

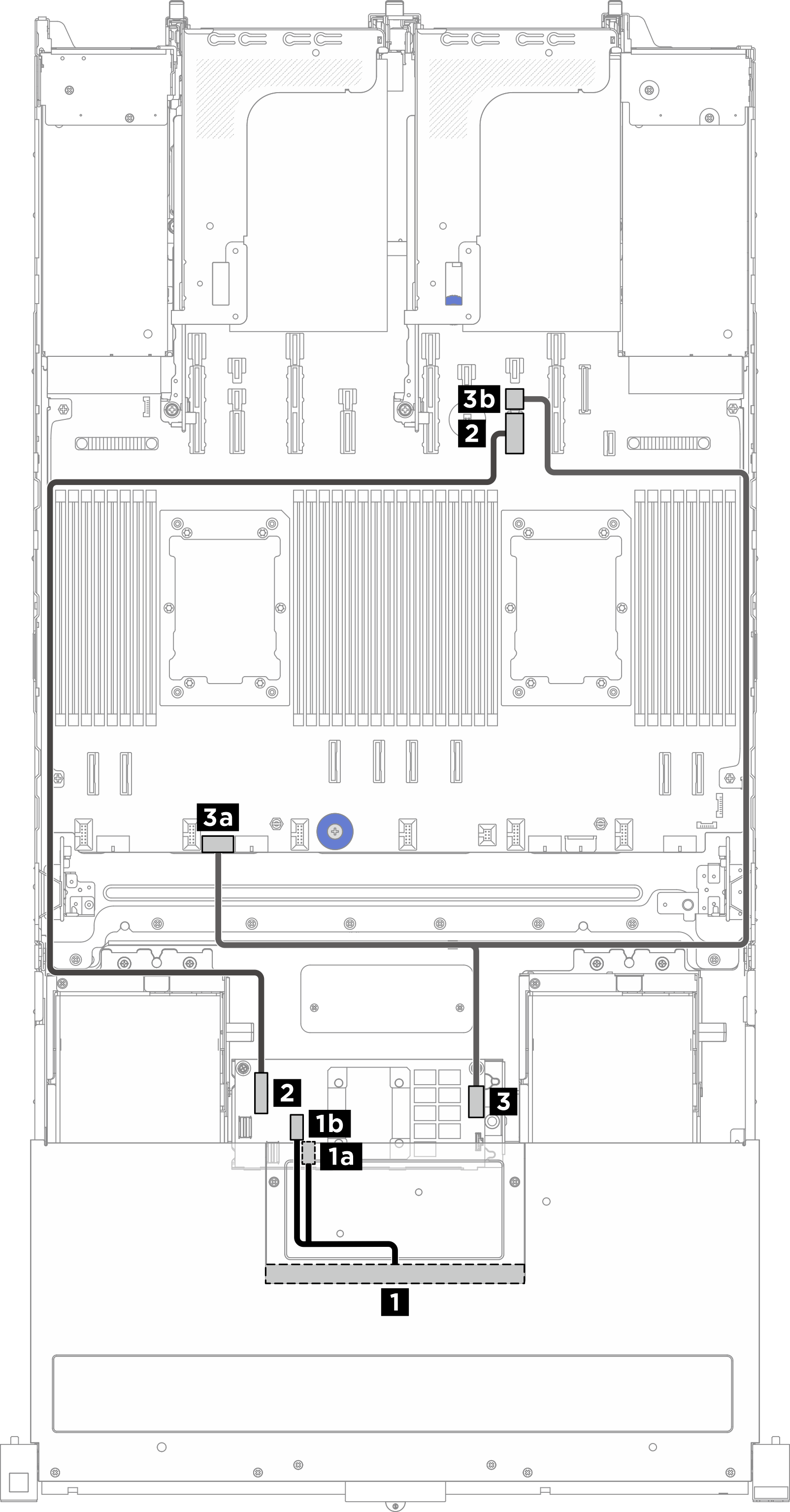

SAS/SATA 또는 AnyBay(트라이모드) 백플레인 - 내부 CFF RAID 어댑터(CPU 1개 + 앞면 고와트 GPU)​



시작케이블 벽끝(내부 CFF RAID 어댑터)케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터해당사항 없음1a C0 커넥터140/140mm
1b C1 커넥터
2 프로세서 보드의 PCIe 커넥터 10케이블 벽(왼쪽)2 CFF 입력 커넥터900mm
3a 프로세서 보드의 내부 RAID 전원 커넥터해당사항 없음3 전원 커넥터300/800mm
3b 프로세서 보드의 전원 커넥터 10케이블 벽(오른쪽)

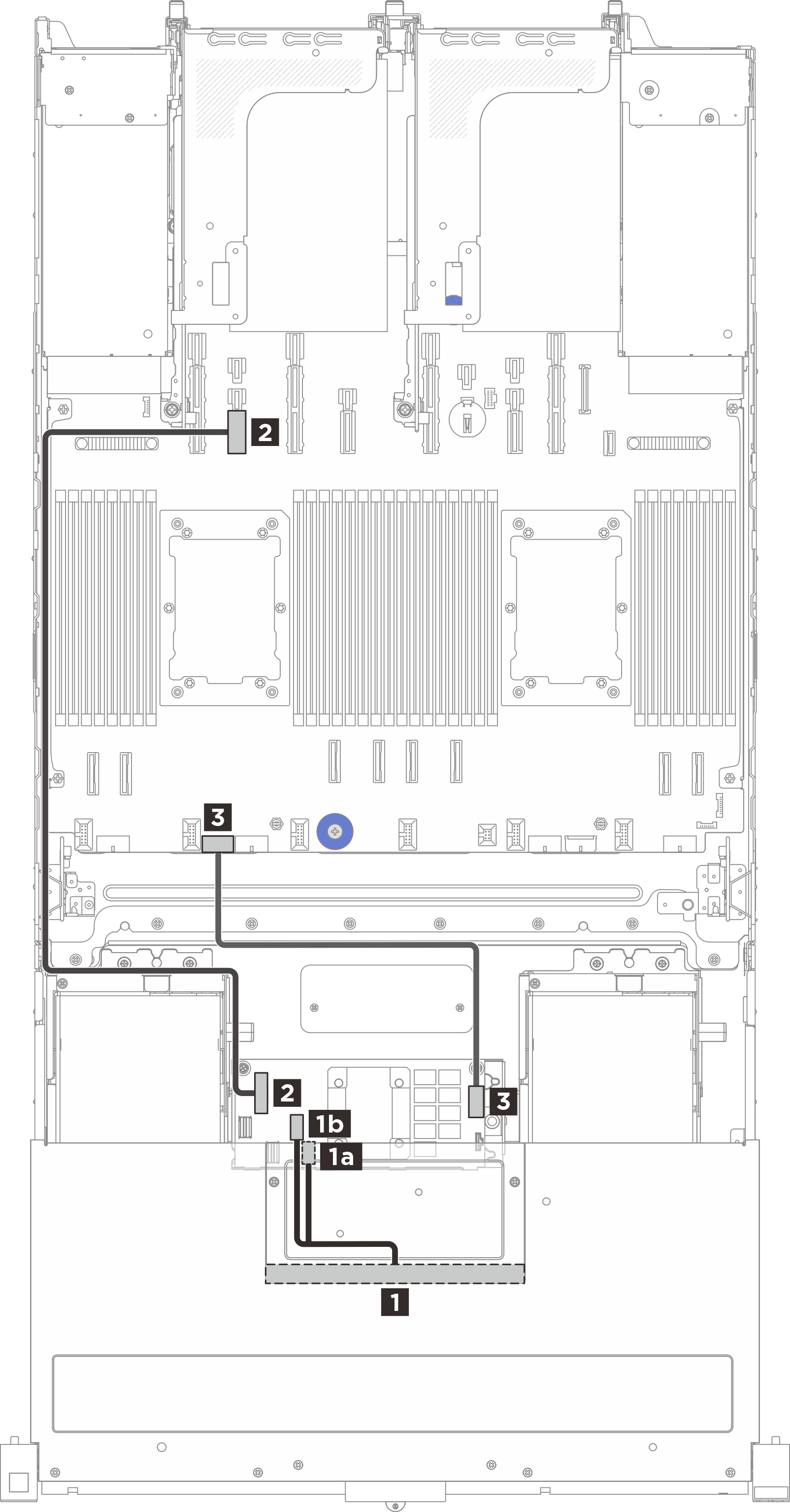

SAS/SATA 또는 AnyBay(트라이모드) 백플레인 - 내부 CFF RAID 어댑터(CPU 2개)​



시작케이블 벽끝(내부 CFF RAID 어댑터)케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터해당사항 없음1a C0 커넥터140/140mm
1b C1 커넥터
2 프로세서 보드의 PCIe 커넥터 14케이블 벽(왼쪽)2 CFF 입력 커넥터900mm
3 프로세서 보드의 내부 RAID 전원 커넥터해당사항 없음3 전원 커넥터300mm

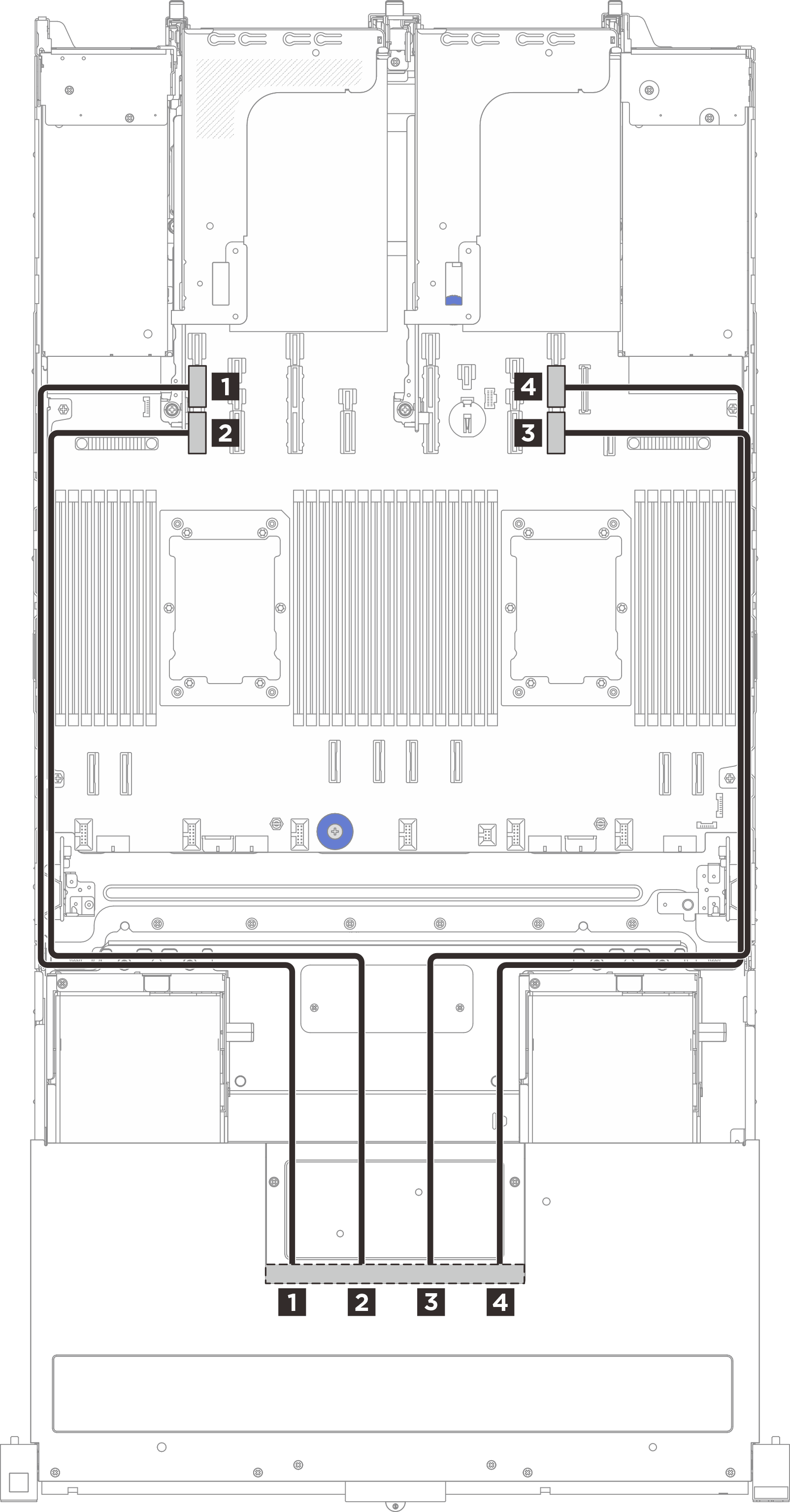

NVMe 백플레인​



주
NVMe 케이블 3 및 4 는 앞면 고와트 GPU 어댑터가 있는 구성에 필요하지 않습니다.
시작(드라이브 백플레인)케이블 벽끝(프로세서 보드)케이블 길이
1 NVMe 0~1 커넥터케이블 벽(왼쪽)1 PCIe 커넥터 15A800mm
2 NVMe 2~3 커넥터케이블 벽(왼쪽)2 PCIe 커넥터 15B800mm
3 NVMe 4~5 커넥터케이블 벽(오른쪽)3 PCIe 커넥터 9B800mm
4 NVMe 6~7 커넥터케이블 벽(오른쪽)4 PCIe 커넥터 9A800mm

AnyBay 백플레인에서 SFF RAID 어댑터​

SAS/SATA 케이블


시작케이블 벽끝케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터케이블 벽(왼쪽)1
  • Gen3 RAID 어댑터: C0C1 커넥터
  • Gen4 RAID 어댑터: C0 커넥터
1,020mm


주
NVMe 케이블 3 및 4 는 앞면 고와트 GPU 어댑터가 있는 구성에 필요하지 않습니다.
시작(드라이브 백플레인)케이블 벽끝(프로세서 보드)케이블 길이
1 NVMe 0~1 커넥터케이블 벽(왼쪽)1 PCIe 커넥터 15A800mm
2 NVMe 2~3 커넥터케이블 벽(왼쪽)2 PCIe 커넥터 15B800mm
3 NVMe 4~5 커넥터케이블 벽(오른쪽)3 PCIe 커넥터 9B800mm
4 NVMe 6~7 커넥터케이블 벽(오른쪽)4 PCIe 커넥터 9A800mm

AnyBay 백플레인에서 내부 CFF RAID 어댑터​

SAS/SATA 케이블NVMe 케이블




주
NVMe 케이블 3 및 4 는 앞면 고와트 GPU 어댑터가 있는 구성에 필요하지 않습니다.
시작케이블 벽끝(내부 CFF RAID 어댑터)케이블 길이시작(드라이브 백플레인)케이블 벽끝(프로세서 보드)케이블 길이
1 2.5인치 드라이브 백플레인의 SAS 커넥터해당사항 없음1a C0 커넥터140/140mm1 NVMe 0~1 커넥터케이블 벽(왼쪽)1 PCIe 커넥터 15A800mm
1b C1 커넥터2 NVMe 2~3 커넥터케이블 벽(왼쪽)2 PCIe 커넥터 15B800mm
2 프로세서 보드의 PCIe 커넥터 14케이블 벽(왼쪽)2 CFF 입력 커넥터900mm3 NVMe 4~5 커넥터케이블 벽(오른쪽)3 PCIe 커넥터 9B800mm
3 프로세서 보드의 내부 RAID 전원 커넥터해당사항 없음3 전원 커넥터300mm4 NVMe 6~7 커넥터케이블 벽(오른쪽)4 PCIe 커넥터 9A800mm
