Vista superior
Esta seção contém informações na exibição superior do servidor.
Nota
A ilustração a seguir mostra a vista superior do servidor sem nenhuma tampa superior, defletor de ar, gaiola central nem gaiola traseira instalada.
A ilustração mostra a configuração traseira do servidor com dois conjuntos de placa riser. As configurações traseiras do servidor variam de acordo com o modelo de servidor. Para obter detalhes, consulte Vista traseira.
Vista superior com dissipadores de calor padrão
Figura 1. Vista superior do servidor
| 1 Backplanes frontais | 2 Chave de intrusão |
| 3 Ventiladores do sistema | 4 Módulos de memória |
| 5 Processador e dissipador de calor | 6 Conjuntos de placa riser |
| 7 Unidade da fonte de alimentação | 8 Conjunto de placa-mãe |
Vista superior com DWCM

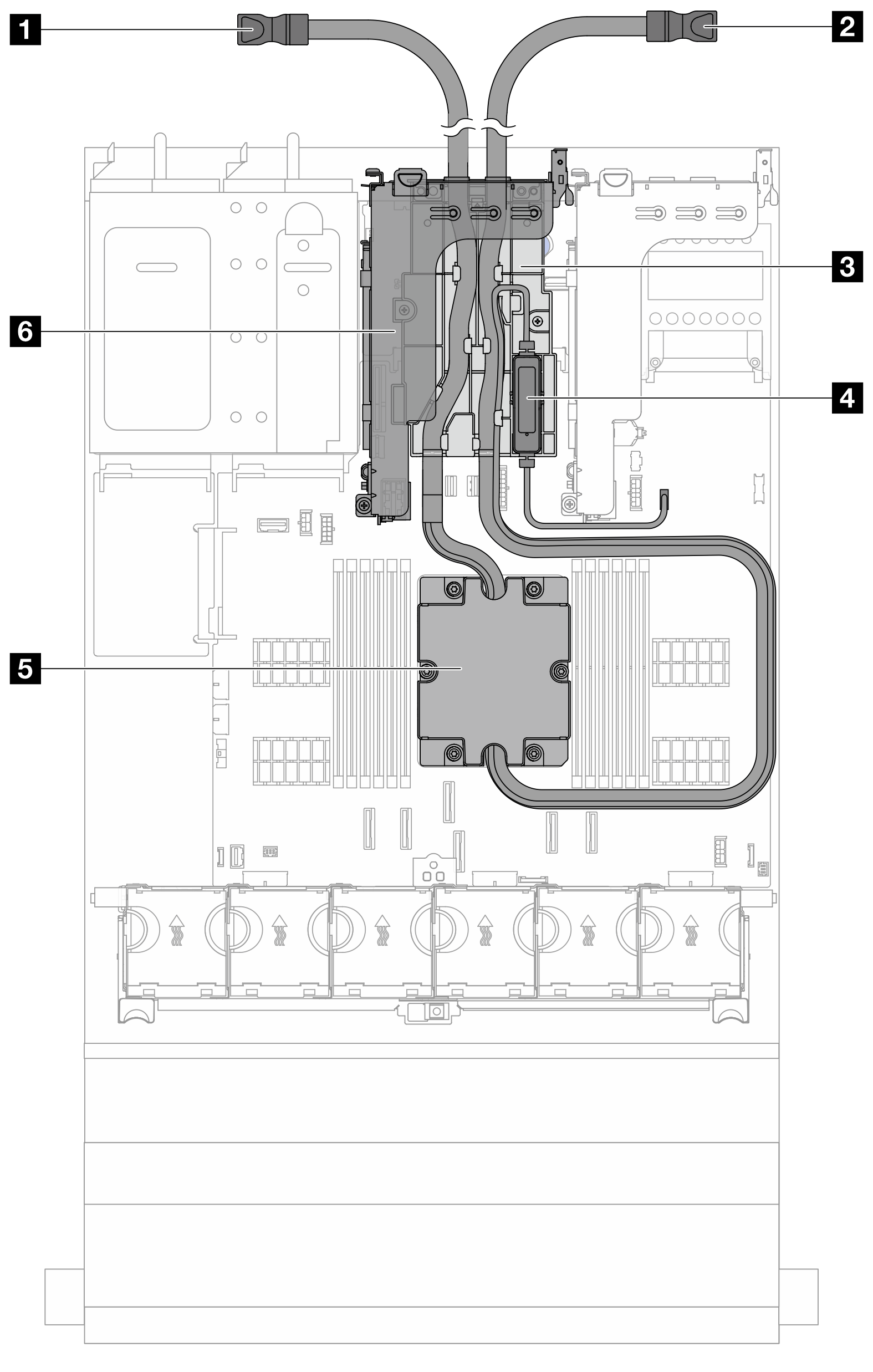

Figura 2. Vista superior com DWCM
| 1 Mangueira de saída | 2 Mangueira de entrada |
| 3 Suporte da mangueira | 4 Módulo do sensor de detecção de líquidos |
| 5 Conjunto de placa fria | 6 Gaiola de placa riser para DWCM |
