俯视图

本节介绍服务器的俯视图。

注

  • 下图显示了未安装任何顶盖、导风罩、中间硬盘仓或背面硬盘仓的服务器的俯视图。

  • 图中显示了装有两个转接卡组合件的服务器背面配置。服务器背面配置因服务器型号而异。有关详细信息，请参阅后视图。

配备标准散热器的俯视图​

图 1. 服务器俯视图
Top view of the server with typical configuration
表 1. 组件识别（俯视图）
1 正面背板2 入侵感应开关
3 系统风扇4 内存条
5 处理器和散热器6 转接卡组合件
7 电源模块单元8 主板组合件

带有 DWCM 的服务器型号的俯视图​

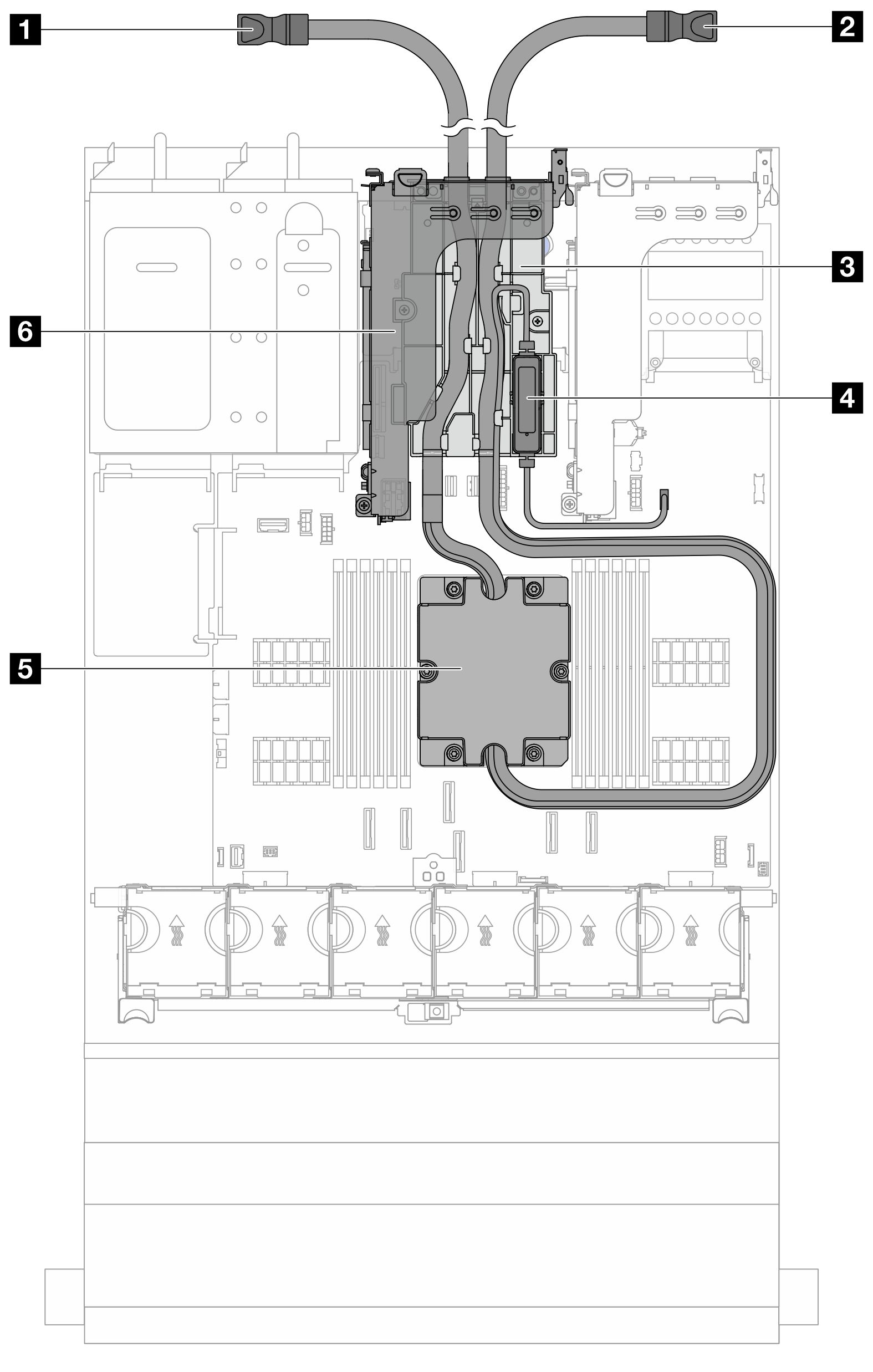

图 2. 带有 DWCM 的服务器型号的俯视图
Top view with DWCM
表 2. 组件识别（带有 DWCM 的服务器型号的俯视图）
1 出口软管2 入口软管
3 软管夹持器4 漏液检测传感器模块
5 冷却板组合件6 DWCM 的转接卡架
