มุมมองด้านบน
ส่วนนี้ประกอบด้วยข้อมูลเกี่ยวกับมุมมองด้านบนของเซิร์ฟเวอร์
หมายเหตุ
ภาพประกอบต่อไปนี้แสดงมุมมองด้านบนของเซิร์ฟเวอร์ที่ไม่มีฝาครอบด้านบน แผ่นกั้นลม ตัวครอบกลาง หรือตัวครอบด้านหลังติดตั้งอยู่
ภาพประกอบแสดงการกําหนดค่าด้านหลังเซิร์ฟเวอร์ที่มีส่วนประกอบตัวยกสองชุด การกําหนดค่าด้านหลังเซิร์ฟเวอร์อาจจะแตกต่างกันไปตามรุ่นเซิร์ฟเวอร์ สำหรับรายละเอียด ดู มุมมองด้านหลัง
มุมมองด้านบนพร้อมตัวระบายความร้อนแบบมาตรฐาน
รูปที่ 1. มุมมองด้านบนของเซิร์ฟเวอร์
| 1 แบ็คเพลนด้านหน้า | 2 สวิตช์ป้องกันการบุกรุก |
| 3 พัดลมระบบ | 4 โมดูลหน่วยความจำ |
| 5 โปรเซสเซอร์และตัวระบายความร้อน | 6 ส่วนประกอบตัวยก |
| 7 ชุดแหล่งจ่ายไฟ | 8 ส่วนประกอบแผงระบบ |
มุมมองด้านบนที่มี DWCM

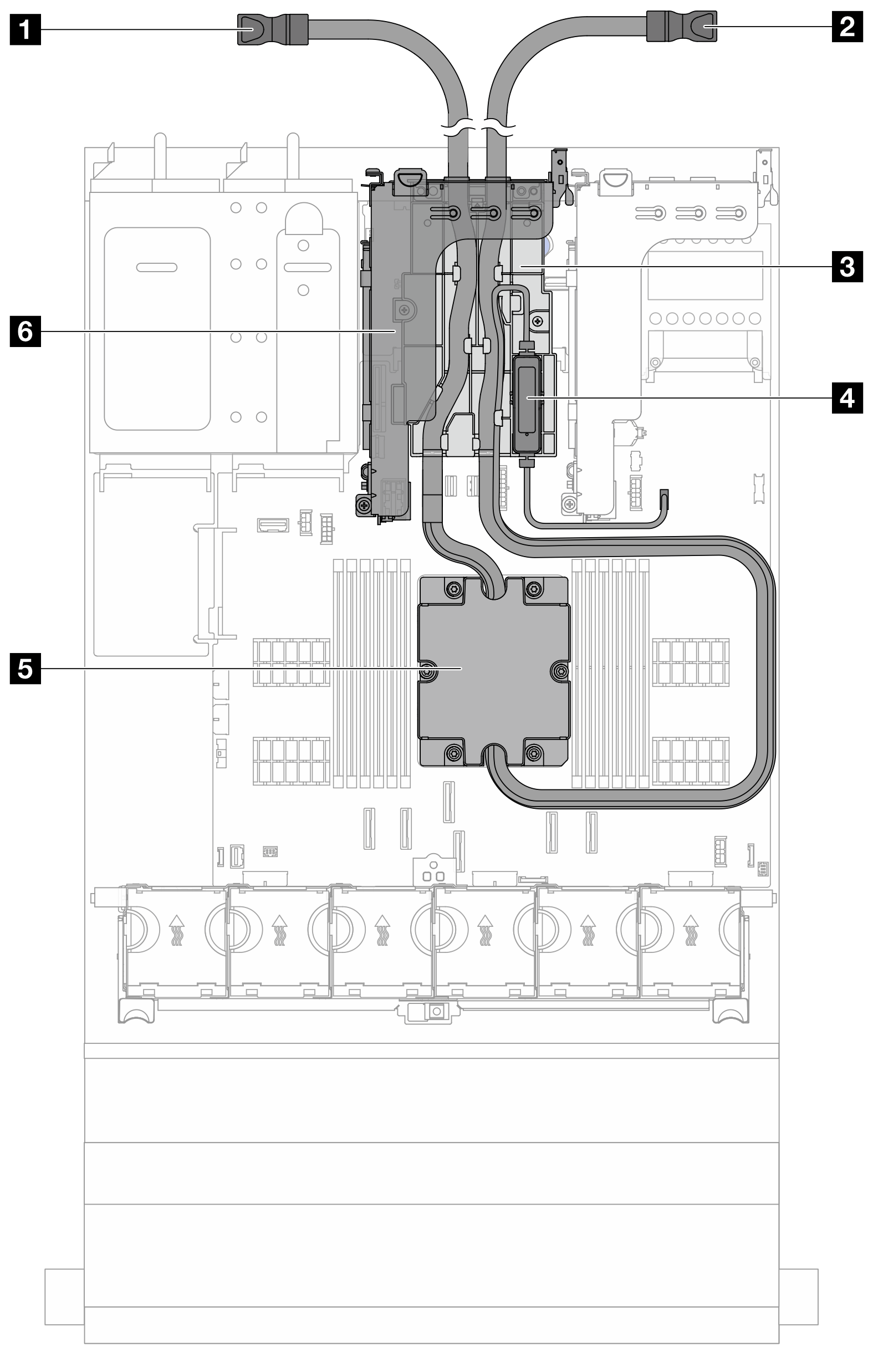

รูปที่ 2. มุมมองด้านบนที่มี DWCM
| 1 สายทางออก | 2 สายทางเข้า |
| 3 ตัวยึดสาย | 4 โมดูลเซนเซอร์ตรวจจับของเหลว |
| 5 ส่วนประกอบแผ่นระบายความร้อน | 6 ตัวครอบตัวยกสำหรับ DWCM |
