Vista superiore
Questa sezione contiene informazioni sulla vista superiore del server.
Nota
La seguente figura mostra la vista superiore del server senza coperchio superiore, deflettore d'aria, telaio centrale o telaio posteriore installato.
La figura mostra la configurazione posteriore del server con due assiemi verticali. Le configurazioni posteriori del server variano in base al modello di server. Per maggiori dettagli, vedere Vista posteriore.
Vista superiore con dissipatori di calore standard
Figura 1. Vista superiore del server
| 1 Backplane anteriore/i | 2 Switch di intrusione |
| 3 Ventole di sistema | 4 Moduli di memoria |
| 5 Processore e dissipatore di calore | 6 Assiemi verticali |
| 7 Unità di alimentazione | 8 Assieme della scheda di sistema |

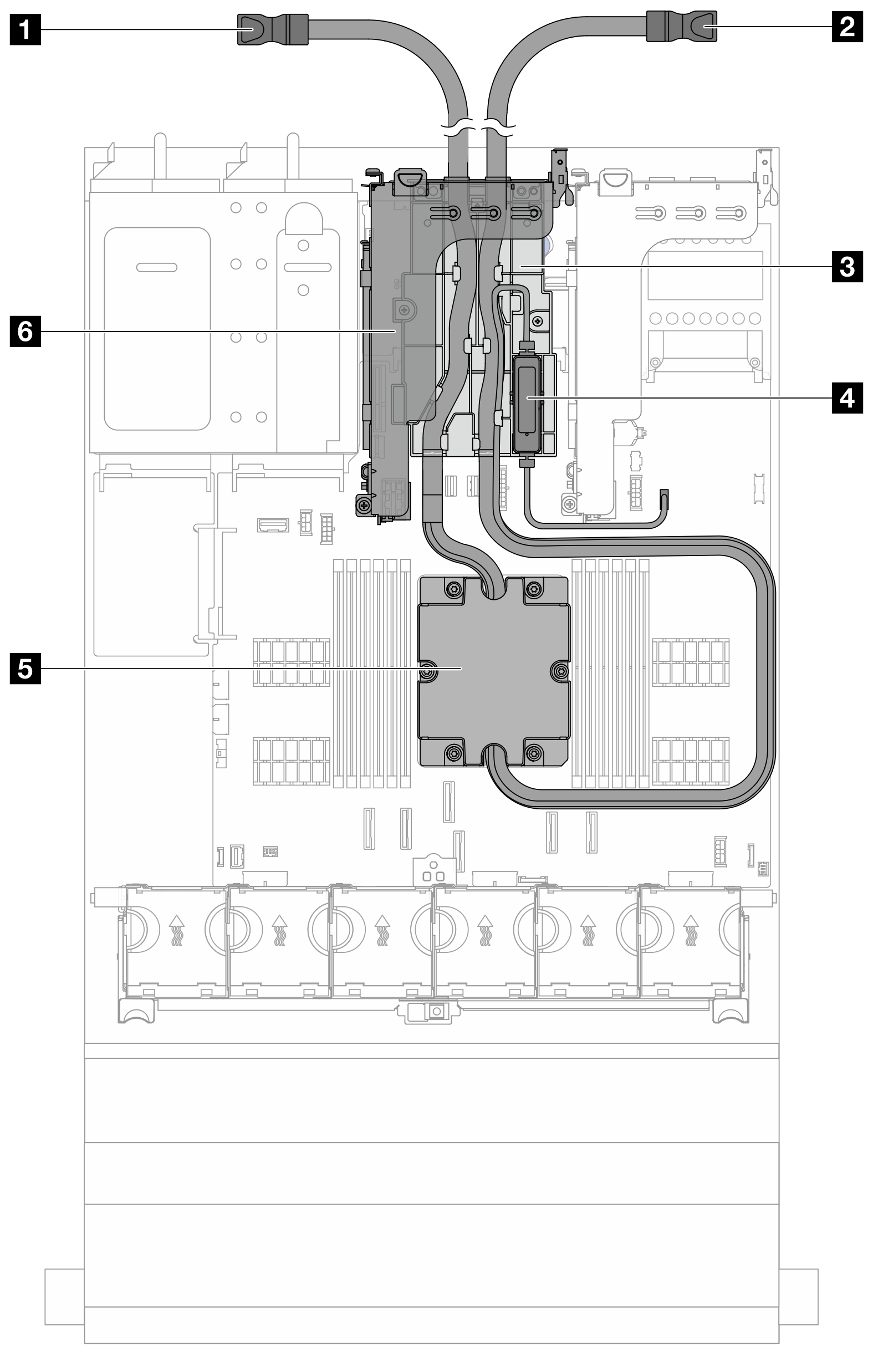

Vista superiore con DWCM
Figura 2. Vista superiore con DWCM
| 1 Tubo esterno | 2 Tubo interno |
| 3 Supporto del tubo | 4 Modulo del sensore di rilevamento dei liquidi |
| 5 Assieme piastra a freddo | 6 Telaio verticale per DWCM |
