Вид сверху
В этом разделе приведены сведения о виде сервера сверху.
Прим.
На следующем рисунке показан вид сервера сверху без кожуха, дефлектора, среднего или заднего отсека.
На рисунке показана конфигурация задней панели сервера с двумя блоками плат-адаптеров Riser. Конфигурации с задней стороны сервера зависят от модели сервера. Подробные сведения см. в разделе Вид сзади.
Вид сверху со стандартными радиаторами
Рис. 1. Вид сервера сверху
| 1 Передняя объединительная панель (панели) | 2 Датчик вмешательства |
| 3 Вентиляторы компьютера | 4 Модули памяти |
| 5 Процессор и радиатор | 6 Блоки плат-адаптеров Riser |
| 7 Блок питания | 8 Блок материнской платы |

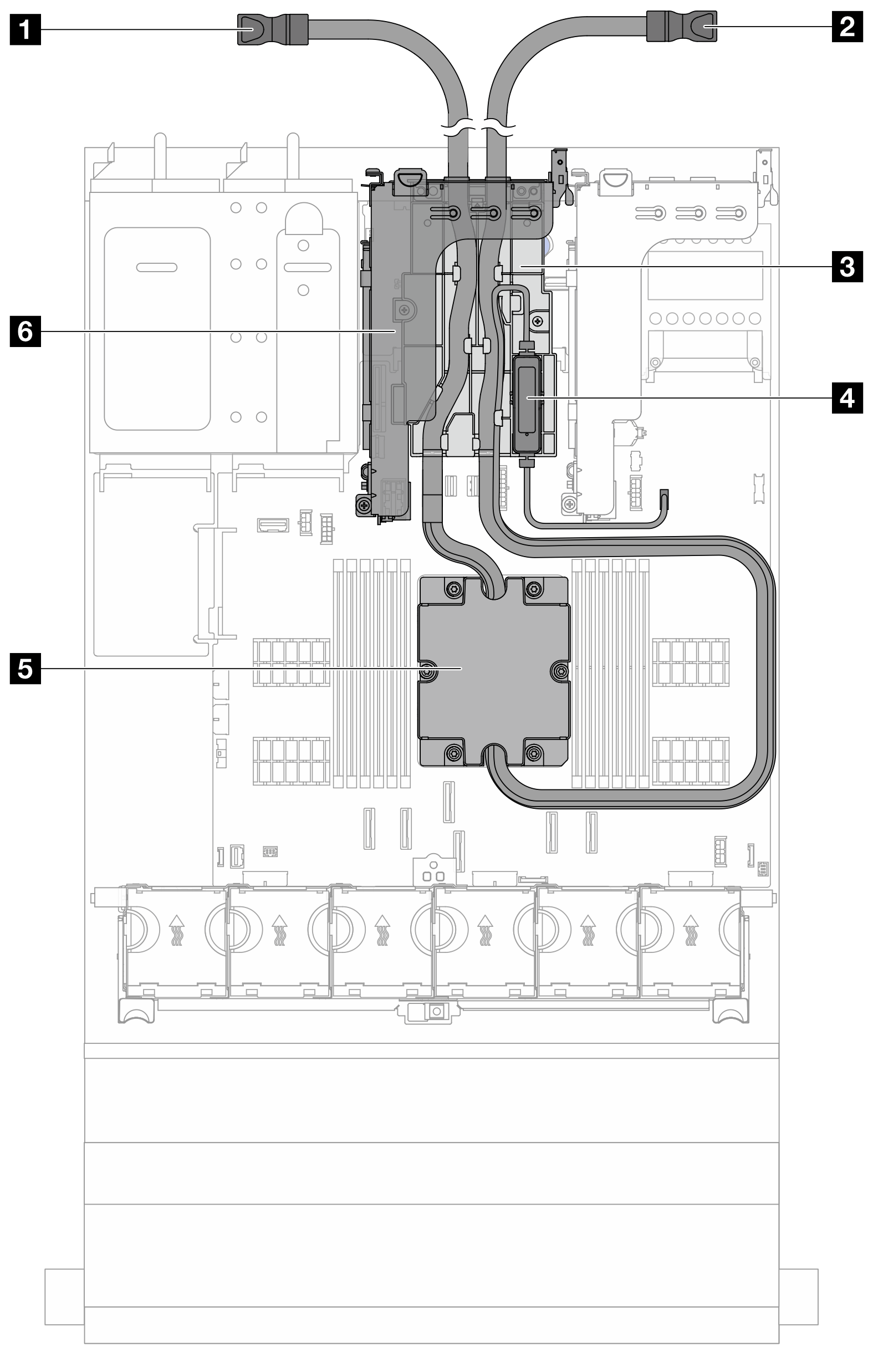

Вид сверху с DWCM
Рис. 2. Вид сверху с DWCM
| 1 Выпускной шланг | 2 Впускной шланг |
| 3 Держатель шланга | 4 Модуль датчика обнаружения жидкости |
| 5 Блок платы охлаждения | 6 Отсек платы-адаптера Riser для DWCM |
