上面図
このセクションでは、サーバーの上面図について説明します。
注
次の図は、トップ・カバー、エアー・バッフル、中央ケージ、または背面ケージが取り付けられていないサーバーの上面図を示しています。
この図は、2 つのライザー・アセンブリーが搭載されたサーバー背面構成を示しています。サーバー背面構成はサーバー・モデルによって異なります。詳しくは、背面図を参照してください。
標準ヒートシンクのある上面図
図 1. サーバーの上部図
| 1 前面バックプレーン | 2 侵入検出スイッチ |
| 3 システム・ファン | 4 メモリー・モジュール |
| 5 プロセッサーとヒートシンク | 6 ライザー・アセンブリー |
| 7 パワー・サプライ・ユニット | 8 システム・ボード・アセンブリー |
DWCM を使用した上部図

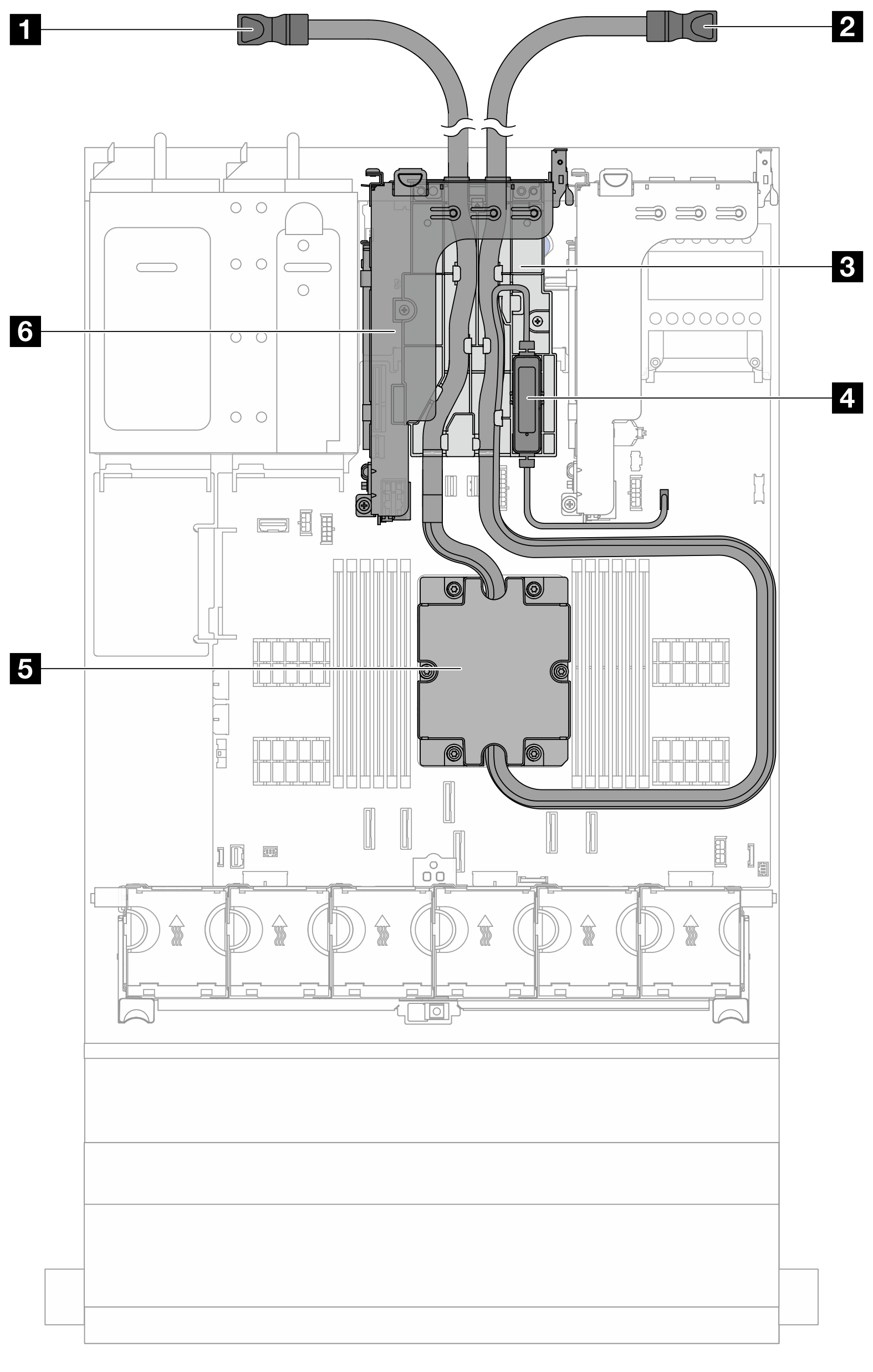

図 2. DWCM を使用した上部図
| 1 アウトレット・ホース | 2 インレット・ホース |
| 3 ホース・ホルダー | 4 液体検知センサー・モジュール |
| 5 コールド・プレート・アセンブリー | 6 DWCM 用ライザー・ケージ |
