Vista superior

Esta sección contiene información sobre la vista superior del servidor.

Nota

  • La siguiente ilustración muestra la vista superior del servidor sin cubierta superior, deflector de aire, compartimiento central o compartimiento trasero instalado.

  • La ilustración muestra la configuración trasera del servidor con dos conjuntos de expansión. Las configuraciones traseras del servidor varían según el modelo de servidor. Para obtener más detalles, consulte Vista posterior.

Vista superior con disipadores de calor estándar​

Figura 1. Vista superior del servidor
Top view of the server with typical configuration
Tabla 1. Identificación de componente (vista superior)
1 Placa(s) posterior(es) frontal(es)2 Conmutador de intrusión
3 Ventiladores del sistema4 Módulos de memoria
5 Procesador y disipador de calor6 Conjuntos de expansión
7 Unidad de fuente de alimentación8 Conjunto de la placa del sistema

Vista superior con DWCM​

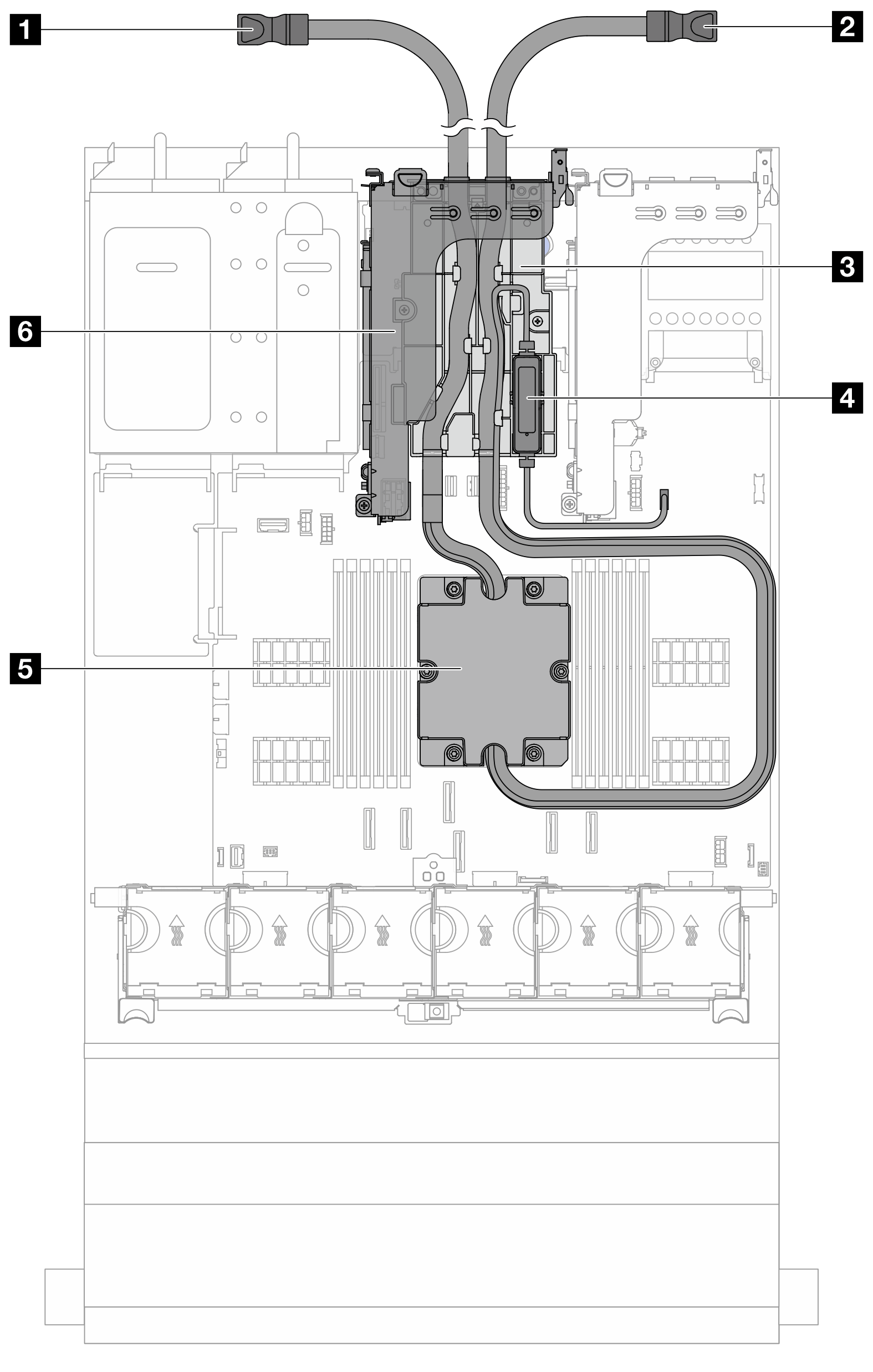

Figura 2. Vista superior con DWCM
Top view with DWCM
Tabla 2. Identificación de componentes (vista superior con DWCM)
1 Manguera de salida2 Manguera de admisión
3 Soporte de manguera4 Módulo de sensor de detección de líquidos
5 Conjunto de placa de frío6 Compartimiento de expansión para DWCM
