Hybrides Lenovo Neptune Liquid-to-Air(L2A)-Kühlmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das hybride Lenovo Neptune Liquid-to-Air(L2A)-Kühlmodul zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
VORSICHT
Berühren Sie nicht die Lamellen des Kühlers. Das Berühren der Lamellen des Kühlers kann das L2A beschädigen.


Anmerkung
Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:
  • PH1-Kreuzschlitz-Bit
  • T15-Torx-Bit
  • Manueller Drehmomentschraubendreher
  • DIMM-Werkzeug
  • Alkoholhaltiges Reinigungstuch
  • SXM5 PCM-Kit
  • SR675 V3 Wasserkreislauf-Putty-Pad-Kit
  • SR675 V3 Wasserkreislauf-Service-Kit
Wichtig
Richtlinien zum Austauschen von Putty-Pads/Phasenwechselmaterialien (PCM)
  • Reinigen Sie vor dem Austausch des Putty-Pads/PCM die Hardwareoberfläche vorsichtig mit einem alkoholhaltigen Reinigungstuch.
  • Halten Sie das Putty-Pad/PCM vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Putty-Pad/PCM verdeckt werden.
  • Verwenden Sie kein abgelaufenes Putty-Pad/PCM. Überprüfen Sie das Verfallsdatum auf der Verpackung des Putty-Pads/PCM. Wenn die Putty-Pads/PCM abgelaufen sind, kaufen Sie neue, um sie ordnungsgemäß zu ersetzen.

Vorgehensweise

  1. Stellen Sie sicher, dass die SXM5 GPU-Platinenbaugruppe im GPU-Einbaurahmen installiert ist. Siehe SXM5 GPU-Platinenbaugruppe installieren.
  2. Drehen Sie das L2A mit der Oberseite nach unten.
    Anmerkung
    Falls sich das L2A bereits im Versandkarton befindet, fahren Sie mit Schritt 2c fort.
    1. Halten Sie den Kühler an der oberen Kante und die Kühlplattenbaugruppe am Hebegriff fest. Legen Sie das L2A anschließend in den Versandkarton.
    2. Setzen Sie die obere Abdeckung des Versandkartons auf das L2A und stellen Sie sicher, dass sie fest sitzt.
    3. Halten Sie den Versandkarton und drehen Sie ihn vorsichtig um.
    4. Entfernen Sie die untere Abdeckung des Versandkartons.
    5. Entfernen Sie den Kunststoffrahmen. Die Unterseite der Kühlplattenbaugruppe zeigt nach oben.
      Abbildung 1. Umdrehen des L2A mit der Oberseite nach unten
      Turning the L2A upside down

      Turning the L2A upside down
  3. Bringen Sie das PCM an den Kühlplatten an.
    1. Richten Sie das PCM an der Markierung auf der Unterseite der Kühlplatte aus und setzen Sie es auf die Kühlplatte. Drücken Sie anschließend drei bis fünf Sekunden lang auf das PCM, bis es fest sitzt.
    2. Wiederholen Sie diesen Vorgang, um das PCM an den vier Kühlplatten anzubringen.
      Achtung
      • Nach dem Austausch des PCM ist mit einer kurzen Drosselung zu rechnen, bevor die GPU wieder in den Normalbetrieb zurückkehrt. Dies liegt daran, dass das PCM nach dem Austausch eine Einlaufzeit benötigt.
      • Nach dem Austausch von GPU-PCM und Putty-Pads müssen Servicetechniker das H100/H200 GPU-PCM-Schmelzverfahren für Wärmeleitmaterial durchführen, um die GPU zu überwachen, bis das PCM-Wärmeleitmaterial geschmolzen ist. Siehe PCM TIM Melt Procedure for Neptune Water Cooled Servers with Nvidia H100 H200 GPUs (nur für qualifizierte Kundendiensttechniker).
      Abbildung 2. Anbringen des PCM
      PCM application
  4. Bringen Sie die Putty-Pads an den SXM5 GPUs an.
    1. Richten Sie die fünf Putty-Pads an der GPU VR (1) und den Markierungen auf der GPU aus und befestigen Sie sie an der GPU.
    2. Wiederholen Sie diesen Vorgang, um alle Putty-Pads an den vier GPUs zu ersetzen.
      Abbildung 3. Anbringen der Putty-Pads
      Putty pad application
      1 GPU VR (Decken Sie die GPU VR mit Putty-Pad ab.)
  5. Drehen Sie das L2A mit der richtigen Seite nach oben.
    1. Setzen Sie den Kunststoffrahmen auf das L2A, um das L2A zu sichern.
    2. Setzen Sie die untere Abdeckung des Versandkartons auf den Kunststoffrahmen und stellen Sie sicher, dass sie fest sitzt.
    3. Halten Sie den Versandkarton und drehen Sie ihn vorsichtig mit der richtigen Seite nach oben.
    4. Entfernen Sie die obere Abdeckung des Versandkartons. Der Hebegriff der Kühlplattenbaugruppe zeigt nach oben.
      Abbildung 4. Umdrehen des L2A mit der richtigen Seite nach oben
      Turning the L2A right-side up

      Turning the L2A right side up
  6. Halten Sie den Kühler an der oberen Kante und halten Sie die Kühlplattenbaugruppe an ihrem Hebegriff, um das L2A aus dem Versandkarton zu entnehmen. Richten Sie das L2A dann an den sechzehn Schraubenlöchern der SXM5 GPU-Platinenbaugruppe und den zwei Führungsstiften am GPU-Einbaurahmen aus und setzen Sie das L2A vorsichtig auf die SXM5 GPU-Platinenbaugruppe.
    Abbildung 5. Installation des L2A
    L2A installation
  7. Überprüfen Sie visuell, ob alle acht Führungsstifte am L2A ordnungsgemäß an den entsprechenden Führungslöchern an den GPUs ausgerichtet sind und einrasten.
    Abbildung 6. Positionen der Führungsstifte und der entsprechenden Führungslöcher

  8. Befestigen Sie den Kühler mit sechs PH1-Kreuzschlitzschrauben (M3 x 5 mm) am GPU-Einbaurahmen.
    Anmerkung
    Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,45 +0/-0,06 Newtonmeter bzw. 4,0 +0/-0,5 Poundforce Inch.

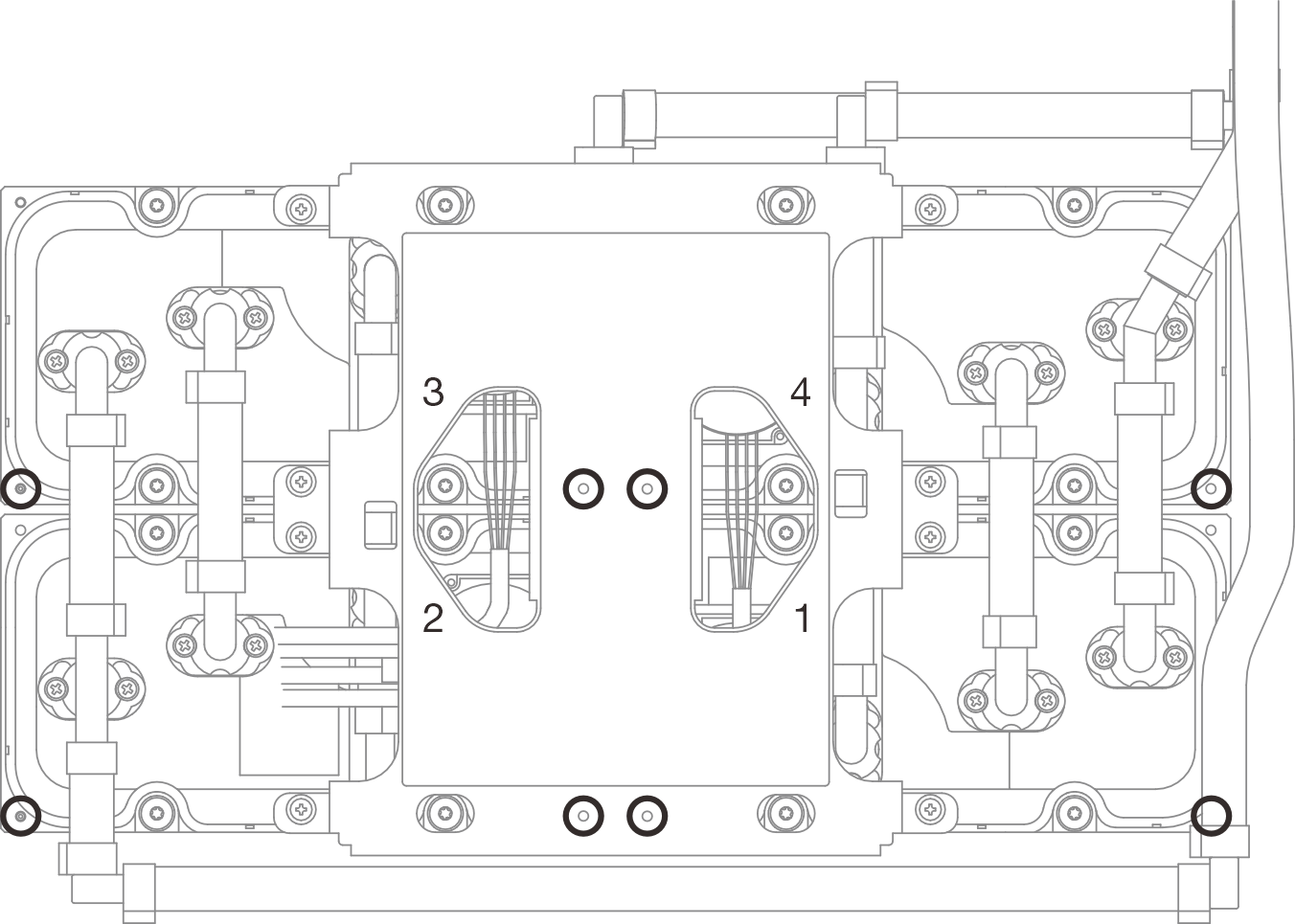

    Abbildung 7. Anbringen der PH1-Kreuzschlitzschrauben
    Phillips #1 screw installation
    1 Kühler2 Kühlplattenbaugruppe
  9. Setzen Sie die Schrauben der Kühlplatte ein (sechzehn T15-Torx-Schrauben).
    Wichtig
    • Achten Sie darauf, dass Sie in diesem Schritt den manuellen Drehmomentschraubendreher verwenden.
    • Gehen Sie wie folgt vor, um mögliche Temperaturprobleme zu vermeiden.
    • Befolgen Sie die Schraubeninstallationsreihenfolge, die auf dem Etikett der Kühlplatte angegeben ist, um ein Kippen der Kühlplatte zu verhindern.
    • Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,45 +0/-0,06 Newtonmeter bzw. 4,0 +0/-0,5 Poundforce Inch.
    1. Ziehen Sie die vier Schrauben an der Kühlplatte 1 an.
      1. Ziehen Sie die Schraube 1 um 360 Grad an.
      2. Drücken Sie nach unten und ziehen Sie Schraube 2 um 360 Grad fest.
      3. Führen Sie das DIMM-Werkzeug in den Spalt zwischen der Kühlplatte und der GPU ein, unterhalb der runden Öffnung der Kühlplatte, wie in der Abbildung gezeigt. Drücken Sie das DIMM-Werkzeug dann vorsichtig nach unten, um zu überprüfen, ob die Schraube 2 richtig in die GPU eingerastet ist.
        Anmerkung
        Stellen Sie sicher, dass das DIMM-Werkzeug nicht über die runde Öffnung hinausgeschoben wird, um die GPU nicht zu beschädigen.
      4. Ziehen Sie die Schraube 3 um 360 Grad an.
      5. Ziehen Sie die Schraube 4 um 360 Grad an.

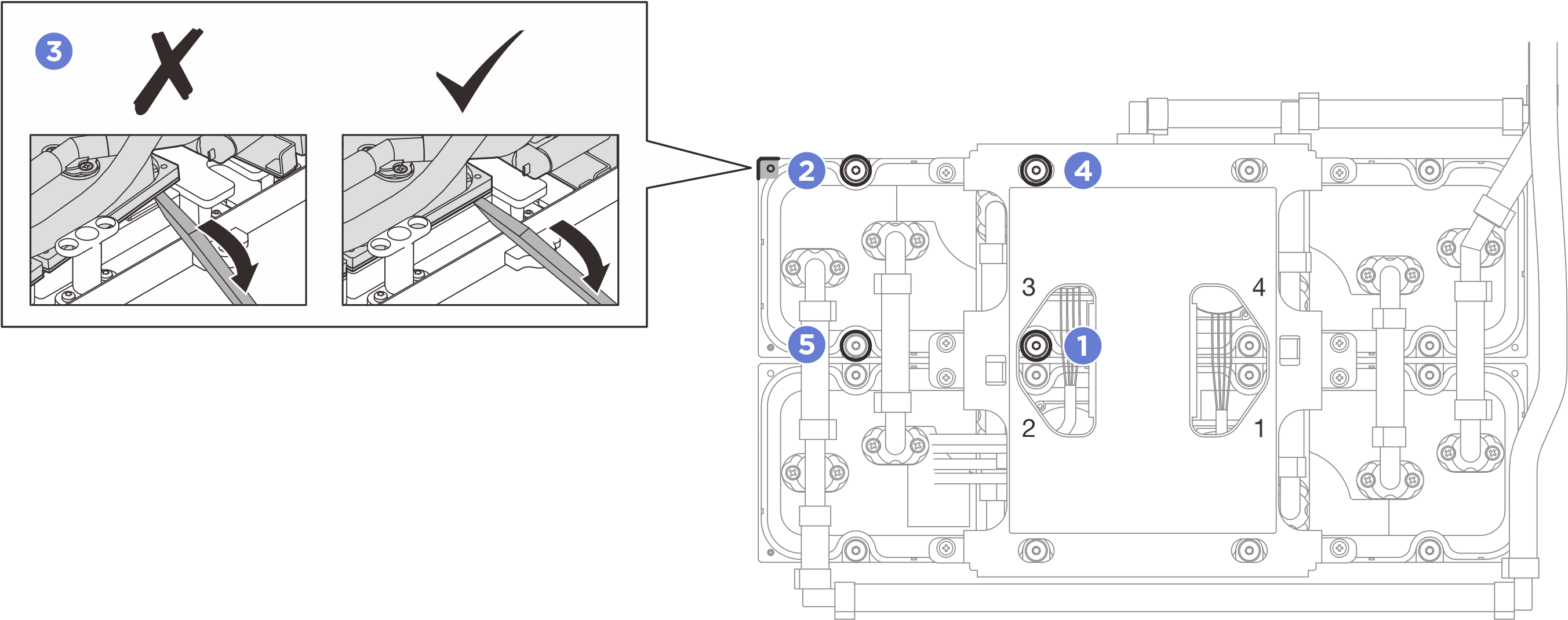

      Abbildung 8. Anziehen der Schrauben an der Kühlplatte 1
      Fastening the screws on the cold plate 1
    2. Ziehen Sie die vier Schrauben an der Kühlplatte 2 an.
      1. Ziehen Sie die Schraube 1 um 360 Grad an.
      2. Drücken Sie nach unten und ziehen Sie Schraube 2 um 360 Grad fest.
      3. Führen Sie das DIMM-Werkzeug in den Spalt zwischen der Kühlplatte und der GPU ein, unterhalb der runden Öffnung der Kühlplatte, wie in der Abbildung gezeigt. Drücken Sie das DIMM-Werkzeug dann vorsichtig nach unten, um zu überprüfen, ob die Schraube 2 richtig in die GPU eingerastet ist.
        Anmerkung
        Stellen Sie sicher, dass das DIMM-Werkzeug nicht über die runde Öffnung hinausgeschoben wird, um die GPU nicht zu beschädigen.
      4. Ziehen Sie die Schraube 3 um 360 Grad an.
      5. Ziehen Sie die Schraube 4 um 360 Grad an.

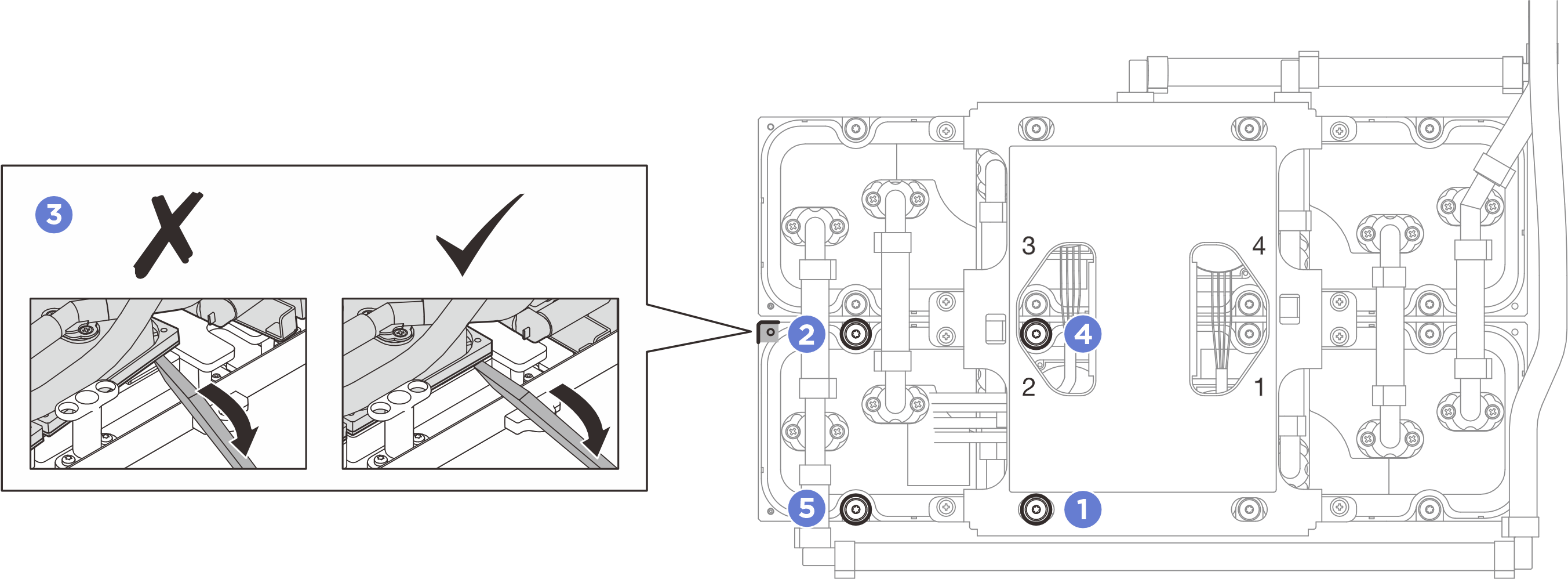

      Abbildung 9. Anziehen der Schrauben an der Kühlplatte 2
      Fastening the screws on the cold plate 2
    3. Ziehen Sie die vier Schrauben an der Kühlplatte 3 an.
      1. Ziehen Sie die Schraube 1 um 360 Grad an.
      2. Drücken Sie nach unten und ziehen Sie Schraube 2 um 360 Grad fest.
      3. Führen Sie das DIMM-Werkzeug in den Spalt zwischen der Kühlplatte und der GPU ein, unterhalb der runden Öffnung der Kühlplatte, wie in der Abbildung gezeigt. Drücken Sie das DIMM-Werkzeug dann vorsichtig nach unten, um zu überprüfen, ob die Schraube 2 richtig in die GPU eingerastet ist.
        Anmerkung
        Stellen Sie sicher, dass das DIMM-Werkzeug nicht über die runde Öffnung hinausgeschoben wird, um die GPU nicht zu beschädigen.
      4. Ziehen Sie die Schraube 3 um 360 Grad an.
      5. Ziehen Sie die Schraube 4 um 360 Grad an.

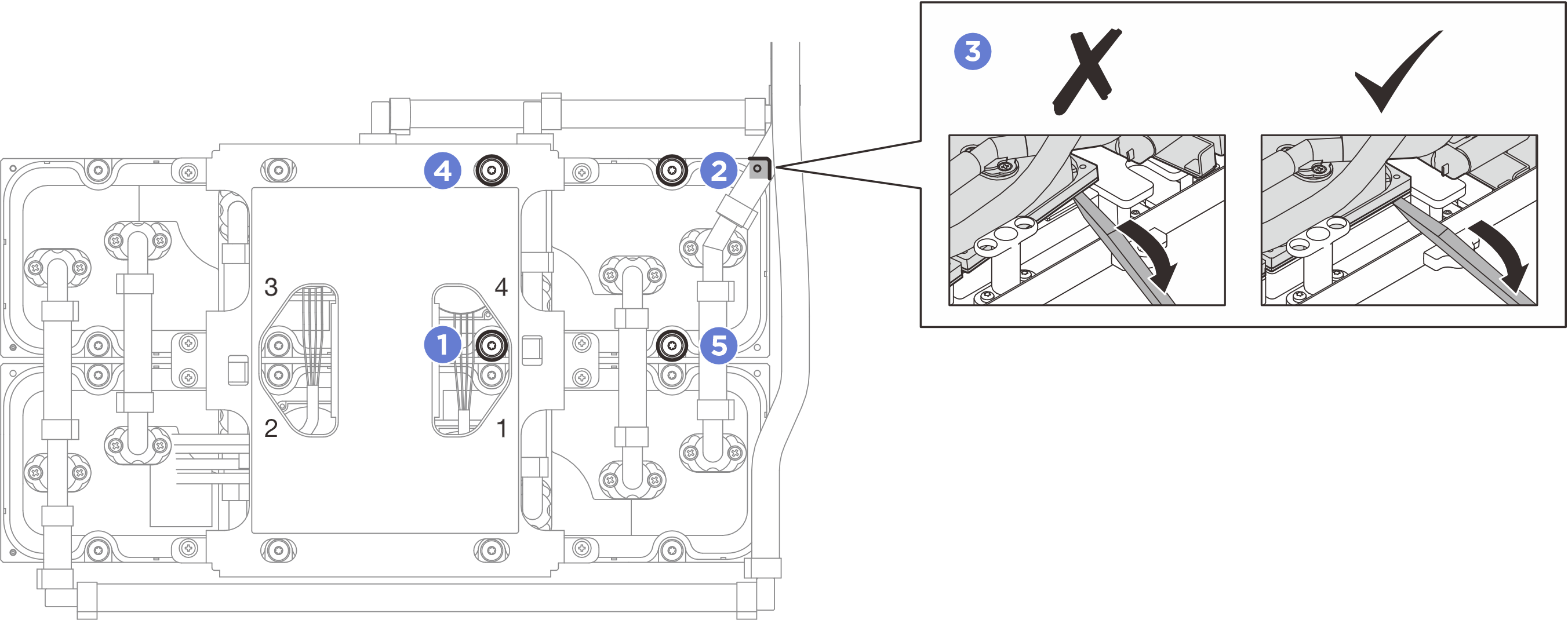

      Abbildung 10. Anziehen der Schrauben an der Kühlplatte 3
      Fastening the screws on the cold plate 3
    4. Ziehen Sie die vier Schrauben an der Kühlplatte 4 an.
      1. Ziehen Sie die Schraube 1 um 360 Grad an.
      2. Drücken Sie nach unten und ziehen Sie Schraube 2 um 360 Grad fest.
      3. Führen Sie das DIMM-Werkzeug in den Spalt zwischen der Kühlplatte und der GPU ein, unterhalb der runden Öffnung der Kühlplatte, wie in der Abbildung gezeigt. Drücken Sie das DIMM-Werkzeug dann vorsichtig nach unten, um zu überprüfen, ob die Schraube 2 richtig in die GPU eingerastet ist.
        Anmerkung
        Stellen Sie sicher, dass das DIMM-Werkzeug nicht über die runde Öffnung hinausgeschoben wird, um die GPU nicht zu beschädigen.
      4. Ziehen Sie die Schraube 3 um 360 Grad an.
      5. Ziehen Sie die Schraube 4 um 360 Grad an.

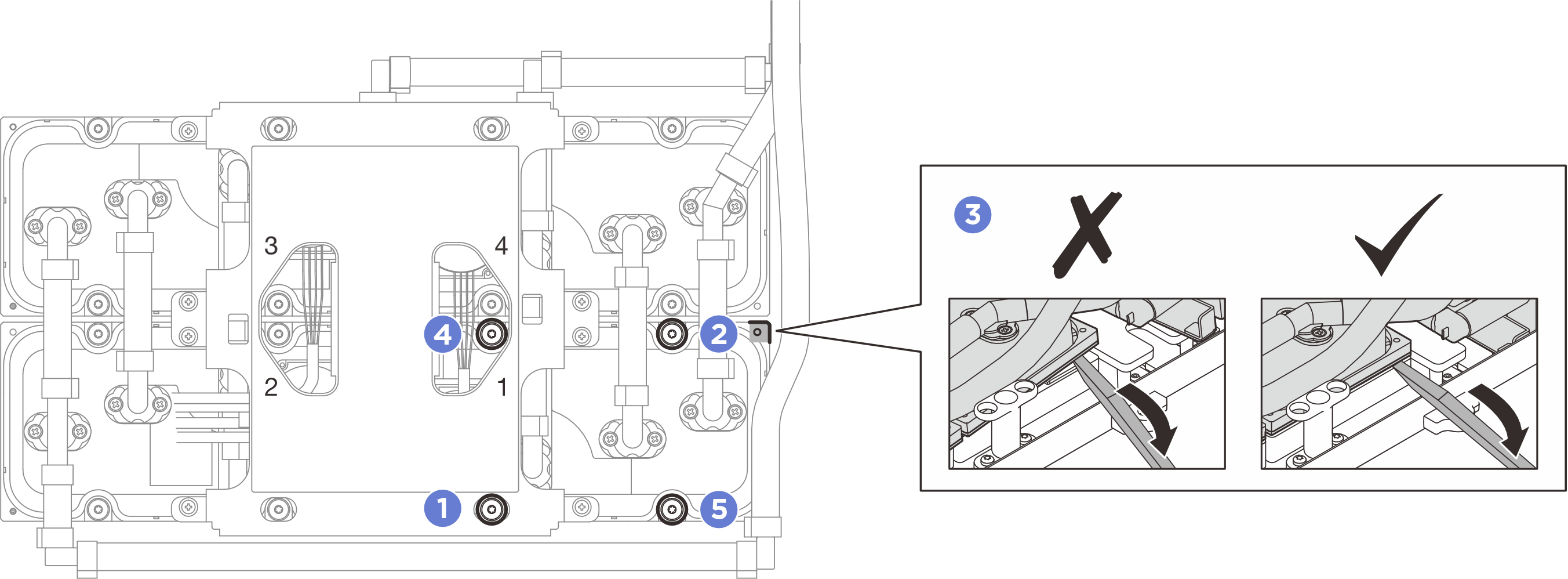

      Abbildung 11. Anziehen der Schrauben an der Kühlplatte 4
      Fastening the screws on the cold plate 4
    5. Befolgen Sie die Schraubeninstallationsreihenfolge (Schraube 1 > 2 > 3 > 4) und ziehen Sie jede der vier Schrauben an der Kühlplatte 1 um 360 Grad an. Wiederholen Sie den Vorgang, um sicherzustellen, dass alle Schrauben vollständig angezogen sind.
    6. Befolgen Sie die Installationsreihenfolge der Schrauben (Schraube 1 > 2 > 3 > 4) und ziehen Sie jede der vier Schrauben an der Kühlplatte 2 um 360 Grad an. Wiederholen Sie den Vorgang, um sicherzustellen, dass alle Schrauben vollständig angezogen sind.
    7. Befolgen Sie die Installationsreihenfolge der Schrauben (Schraube 1 > 2 > 3 > 4) und ziehen Sie jede der vier Schrauben an der Kühlplatte 3 um 360 Grad an. Wiederholen Sie den Vorgang, um sicherzustellen, dass alle Schrauben vollständig angezogen sind.
    8. Befolgen Sie die Installationsreihenfolge der Schrauben (Schraube 1 > 2 > 3 > 4) und ziehen Sie jede der vier Schrauben an der Kühlplatte 4 um 360 Grad an. Wiederholen Sie den Vorgang, um sicherzustellen, dass alle Schrauben vollständig angezogen sind.
    9. Ziehen Sie alle sechzehn Schrauben erneut an, um sicherzustellen, dass sie vollständig angezogen sind.
      Abbildung 12. Anbringen der T15-Torx-Schrauben
      Torx T15 screw installation
  10. Entfernen Sie die Interposerkarte aus dem Gehäuse. Siehe Interposerkarte entfernen.
  11. GPU-L2A-Baugruppe installieren.
    1. Ziehen Sie die Verriegelung der SXM5 GPU-Platinenbaugruppe bis zum Anschlag nach außen.
    2. Halten Sie den Kühler an der oberen Kante und halten Sie die Kühlplattenbaugruppe am Hebegriff. Richten Sie die GPU-L2A-Baugruppe anschließend an den sechs Führungsstiften am Gehäuse aus und setzen Sie die GPU-L2A-Baugruppe vorsichtig in das Gehäuse ein.
      Abbildung 13. Installation der GPU-L2A-Baugruppe
      GPU-L2A-Baugruppe installation
  12. Verlegen Sie das Netzkabel der SXM5 GPU-Platinenbaugruppe durch die Kabelklemmen und Kabelführungen und schließen Sie es an die SXM5 GPU-Platinenbaugruppe und die SXM5 GPU-Stromversorgungsplatine auf der Rückseite des Gehäuses an.
    Abbildung 14. Netzkabelanschluss der SXM5 GPU-Platinenbaugruppe

    SXM5 GPU-Platinenbaugruppe power cable connection

Nach dieser Aufgabe

  1. Installieren Sie die Interposerkarte wieder. Siehe Interposerkarte installieren.
  2. Installieren Sie je nach Konfiguration wieder den Träger der E/A-Erweiterungsplatine an der Vorderseite oder das E/A-Erweiterungsplatinenmodul an der Vorderseite. Informationen dazu finden Sie in Abschnitt Träger der E/A-Erweiterungsplatine an der Vorderseite installieren oder E/A-Erweiterungsplatinenmodul an der Vorderseite installieren.
  3. Installieren Sie die vordere Laufwerkhalterung wieder. Siehe Vordere Laufwerkhalterung installieren.
  4. Installieren Sie je nach Konfiguration wieder die CX-7 Baugruppe oder die SXM5 PCIe-Switch-Platine. Siehe CX-7 Baugruppe installieren oder SXM5 PCIe-Switch-Platine installieren.
  5. Installieren Sie je nach Konfiguration wieder die 2,5‑Zoll-Laufwerkhalterung oder die E3.S-Laufwerkhalterung. Informationen dazu finden Sie in Abschnitt Halterung für 2,5‑Zoll-Festplattenlaufwerke installieren oder E3.S-Laufwerkhalterung installieren.
  6. Schließen Sie je nach Konfiguration die Netz‑ und Signalkabel wieder an die Rückwandplatine für 2,5‑Zoll-Laufwerke oder für E3.S-Laufwerke an. Siehe Kabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke oder Kabelführung der Rückwandplatine für E3.S-Laufwerke.
  7. Installieren Sie je nach Konfiguration wieder die 2,5‑Zoll-Hot-Swap-Laufwerke und die Abdeckblenden der Laufwerkpositionen (falls vorhanden) oder die E3.S-Hot-Swap-Laufwerke und die Abdeckblenden der Laufwerkpositionen (falls vorhanden). Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren oder E3.S-Hot-Swap-Laufwerk installieren.
  8. Schließen Sie die folgenden Kabel wieder an die Systemplatinenbaugruppe an.
    • Kabel von E/A-Modul an der Vorderseite
    • Kabel der vorderen Bedienerkonsole
  9. Installieren Sie je nach Konfiguration wieder den bzw. die vorderen PCIe-Adapter oder die OSFP-Port-Karte. Informationen dazu finden Sie in Abschnitt Vorderen PCIe-Adapter installieren oder OSFP-Port-Karte installieren.
  10. Teilen Sie die Kabel, die durch die rechte Seite der vorderen Laufwerkhalterung verlaufen, in zwei gleichmäßige Bündel auf, und befestigen Sie sie mit den zwei Kabelbindern.
    Abbildung 15. Sichern von Kabeln mit Kabelbindern
    Securing cables with cable ties
  11. Bauen Sie den Lüfterrahmen wieder ein. Siehe Lüfterrahmen installieren.
  12. Installieren Sie die Lüfter wieder. Siehe Lüfter installieren.
  13. Schließen Sie den Austausch von Komponenten ab. Siehe Austausch von Komponenten abschließen.
