Installazione del modulo di raffreddamento ibrido L2A (Liquid-to-Air) Lenovo Neptune

Seguire le istruzioni riportate in questa sezione per installare il modulo di raffreddamento ibrido L2A (Liquid-to-Air) Lenovo Neptune. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server; quindi, rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Avvertenza

Non toccare le alette del radiatore. Se si toccano le alette del radiatore si potrebbe danneggiare il L2A.

Nota

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:

• Punta Phillips n. 1
• Punta Torx T15
• Cacciavite dinamometrico manuale
• Strumento DIMM
• Panno imbevuto di alcol
• Kit PCM SXM5
• Kit tampone di mastice per circuito principale dell'acqua SR675 V3
• Kit di manutenzione per circuito principale dell'acqua SR675 V3

Importante

Linee guida per la sostituzione del tampone di mastice/PCM (Phase Change Material)

• Prima di sostituire il tampone di mastice/PCM, pulire delicatamente la superficie dell'hardware con un panno imbevuto di alcol.
• Mantenere con attenzione il tampone di mastice/PCM per evitare deformazioni. Assicurarsi che nessun foro o apertura per viti sia bloccato dal tampone di mastice/PCM.
• Non utilizzare tampone di mastice/PCM scaduto. Controllare la data di scadenza sulla confezione del tampone di mastice/PCM. Se i tamponi di mastice/PCM sono scaduti, acquistare una nuova confezione per sostituirli correttamente.

Procedura

1. Assicurarsi che l'Assieme della scheda GPU SXM5 sia installato sul Vassoio GPU. Vedere Installazione dell'assieme della scheda GPU SXM5.
2. Capovolgere il modulo L2A.
   Nota

   Se il modulo L2A è già nella scatola di spedizione, andare al passaggio 2c.
   1. Afferrare il radiatore dal bordo superiore e mantenere la assieme piastra a freddo dalla maniglia di sollevamento; quindi inserire il modulo L2A nella confezione.
   2. Posizionare il coperchio superiore della confezione sopra il vassoio in plastica e assicurarsi che il modulo L2A sia saldamente inserito.
   3. Mantenere la confezione e capovolgerla con attenzione.
   4. Rimuovere il coperchio inferiore della scatola di spedizione.
   5. Rimuovere il vassoio in plastica e assicurarsi che la parte inferiore della assieme piastra a freddo sia rivolta verso l'alto.
      Figura 1. Capovolgimento del modulo L2A




3. Sostituire il PCM con le piastre a freddo.
   1. Allineare il PCM con il simbolo sulla parte inferiore della piastra a freddo e posizionarlo sulla piastra a freddo. Esercitare quindi una pressione sul PCM e tenerlo premuto da tre a cinque secondi finché non è posizionato correttamente.
   2. Ripetere il passaggio per sostituire il PCM sulle quattro piastre a freddo.
      Attenzione

      • Dopo la sostituzione del PCM, è previsto un breve periodo di limitazione prima che la GPU torni al normale funzionamento. Ciò accade perché il PCM richiede un periodo di adattamento dopo la sostituzione.
      • Dopo aver sostituito il PCM della GPU e le pastiglie di stucco, gli addetti alla manutenzione devono eseguire la procedura di fusione TIM PCM GPU H100/H200 per monitorare la GPU fino a quando il materiale di interfaccia termica (TIM) del PCM non si è fuso. Vedere PCM TIM Melt Procedure for Neptune Water Cooled Servers with Nvidia H100 H200 GPUs (solo per tecnici qualificati).

      Figura 2. Applicazione del PCM


4. Sostituire i tamponi di mastice sulle GPU SXM5.
   1. Allineare i cinque tamponi di mastice con la GPU VR (1) e con i simboli sulla GPU; quindi collegarli alla GPU.
   2. Ripetere l'operazione per sostituire tutti i tamponi di mastice sulle quattro GPU.
      Figura 3. Applicazione del tampone di mastice



      1 GPU VR (coprire la GPU VR con il tampone di mastice)

5. Ruotare il lato destro del modulo L2A verso l'alto.
   1. Posizionare il vassoio in plastica sulla parte superiore del modulo L2A per fissare il modulo L2A in posizione.
   2. Posizionare il coperchio inferiore della confezione sopra il vassoio in plastica e assicurarsi che sia saldamente inserito.
   3. Mantenere la confezione e ruotare il lato destro verso l'alto.
   4. Rimuovere il coperchio superiore della scatola di spedizione e assicurarsi che la maniglia di sollevamento dell'assieme piastra a freddo sia rivolta verso l'alto.
      Figura 4. Rotazione del lato destro del modulo L2A verso l'alto




6. Mantenere il radiatore per il bordo superiore e afferrare l'assieme piastra a freddo per la maniglia di sollevamento per rimuovere il modulo L2A dalla confezione; allineare quindi il modulo L2A con i sedici fori per viti sull'Assieme della scheda GPU SXM5 e i due piedini guida sul vassoio della GPU. Posizionare infine delicatamente il modulo L2A sull'Assieme della scheda GPU SXM5.
   Figura 5. Installazione di L2A

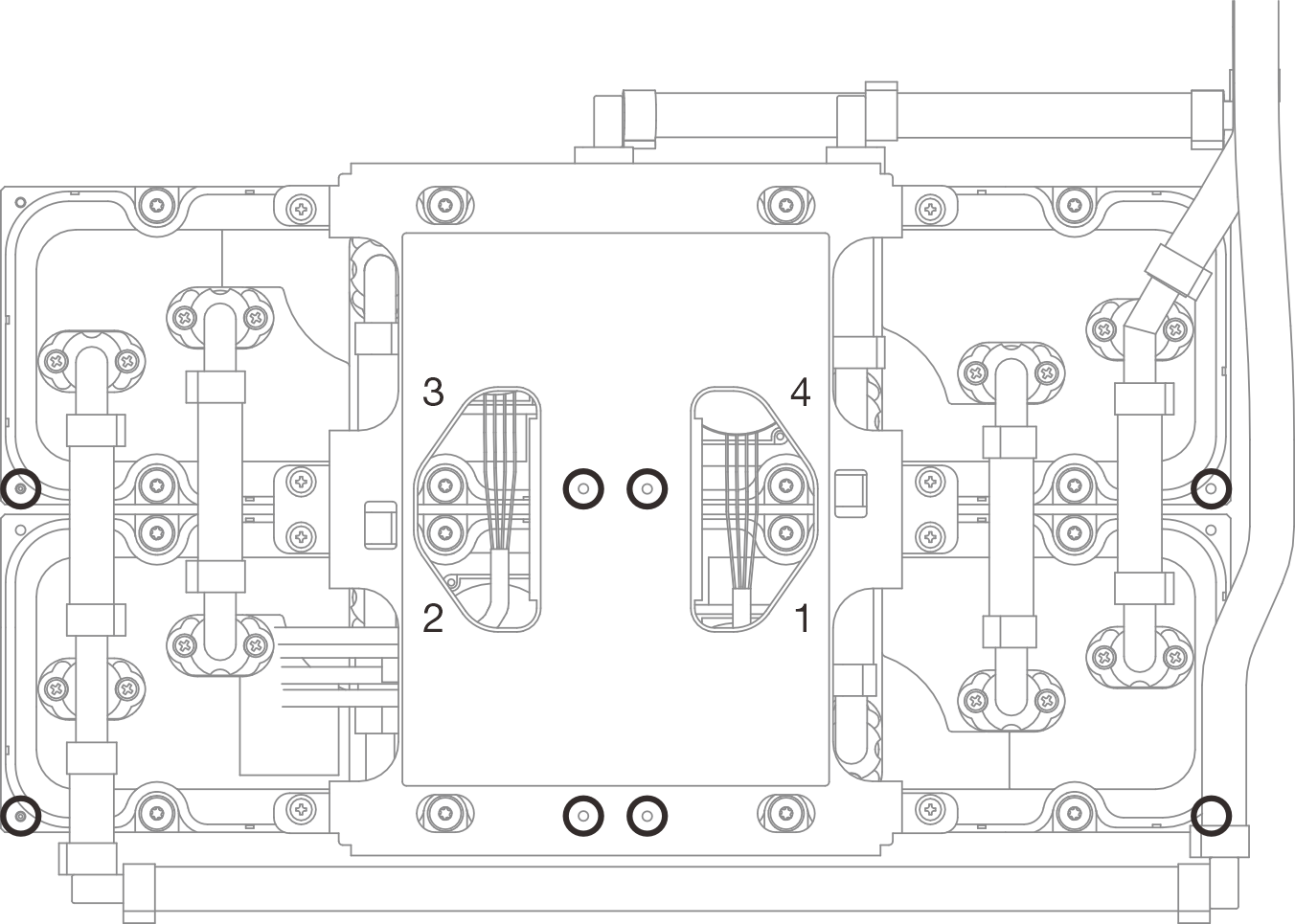

7. Verificare visivamente che tutti e otto i piedini della guida sul modulo L2A siano allineati e agganciati correttamente ai fori della guida corrispondenti sulle GPU.
   Figura 6. Posizioni dei piedini della guida e dei fori della guida corrispondenti


8. Installare le sei viti Phillips #1 (M3 x 5 mm) per fissare il radiatore al Vassoio GPU.
   Nota

   Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, tenere presente che la coppia richiesta per le viti da allentare o stringere completamente è 0,45+0/- 0,06 newton-metri, 4+0/- 0,5 pollici-libbra.

   Figura 7. Installazione della vite Phillips #1



   1 Radiatore

   2 Assieme piastra a freddo

9. Installare le viti della piastra a freddo (sedici viti Torx T15).
   Importante

   • Assicurarsi di utilizzare il cacciavite dinamometrico manuale in questo passaggio.
   • Per evitare potenziali problemi termici, assicurarsi di completare le seguenti operazioni.
   • Assicurarsi di seguire la sequenza di installazione delle viti specificata sull'etichetta della piastra a freddo per evitare l'inclinazione della piastra a freddo.
   • Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, tenere presente che la coppia richiesta per le viti da allentare o stringere completamente è 0,45+0/- 0,06 newton-metri, 4+0/- 0,5 pollici-libbra.

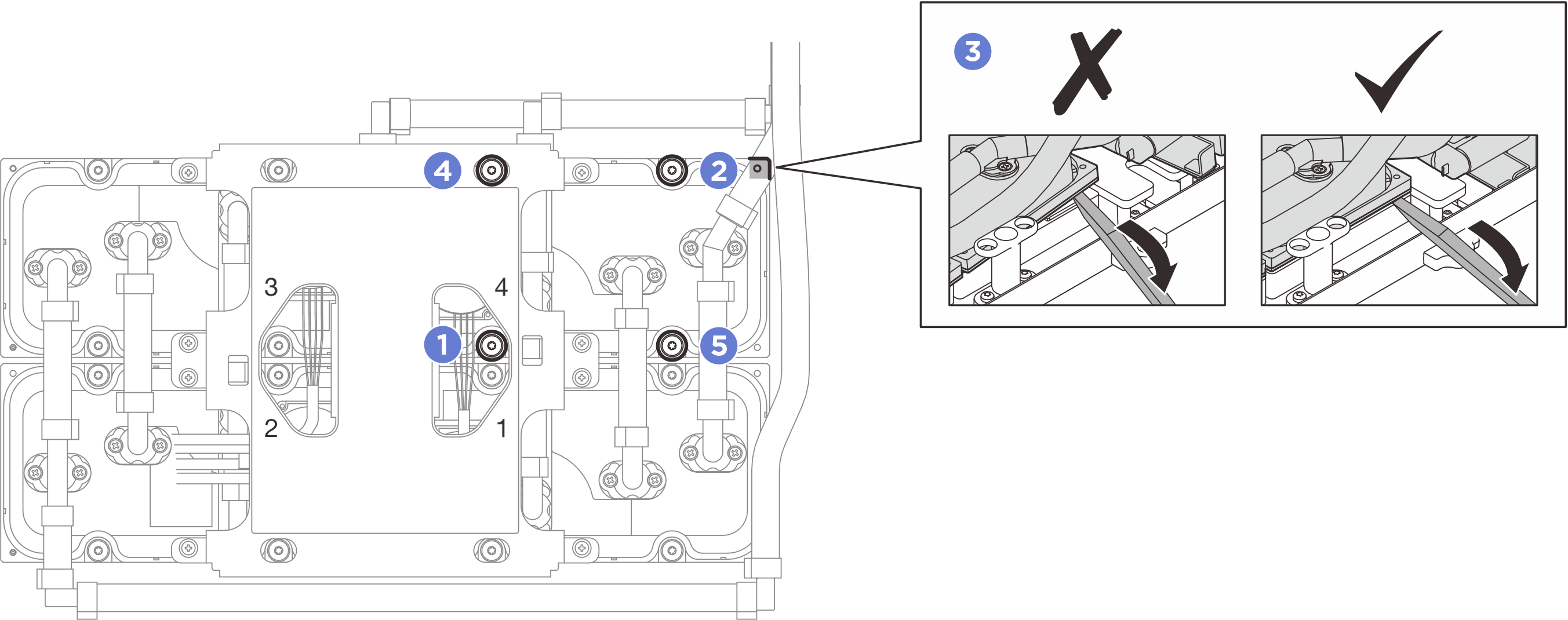

   1. Serrare le quattro viti sulla piastra a freddo 1.
      1. Serrare la vite 1 di 360 gradi.
      2. Premere e serrare la vite 2 di 360 gradi.
      3. Inserire lo strumento DIMM nello spazio tra la piastra a freddo e la GPU, sotto il foro rotondo sulla piastra a freddo, come illustrato nella figura. Premere quindi delicatamente verso il basso lo strumento DIMM per verificare che la vite 2 sia correttamente agganciata alla GPU.
         Nota

         Assicurarsi che lo strumento DIMM non sia inserito oltre il foro rotondo per evitare di danneggiare la GPU.
      4. Serrare la vite 3 di 360 gradi.
      5. Serrare la vite 4 di 360 gradi.
      Figura 8. Fissaggio delle viti sulla piastra a freddo 1

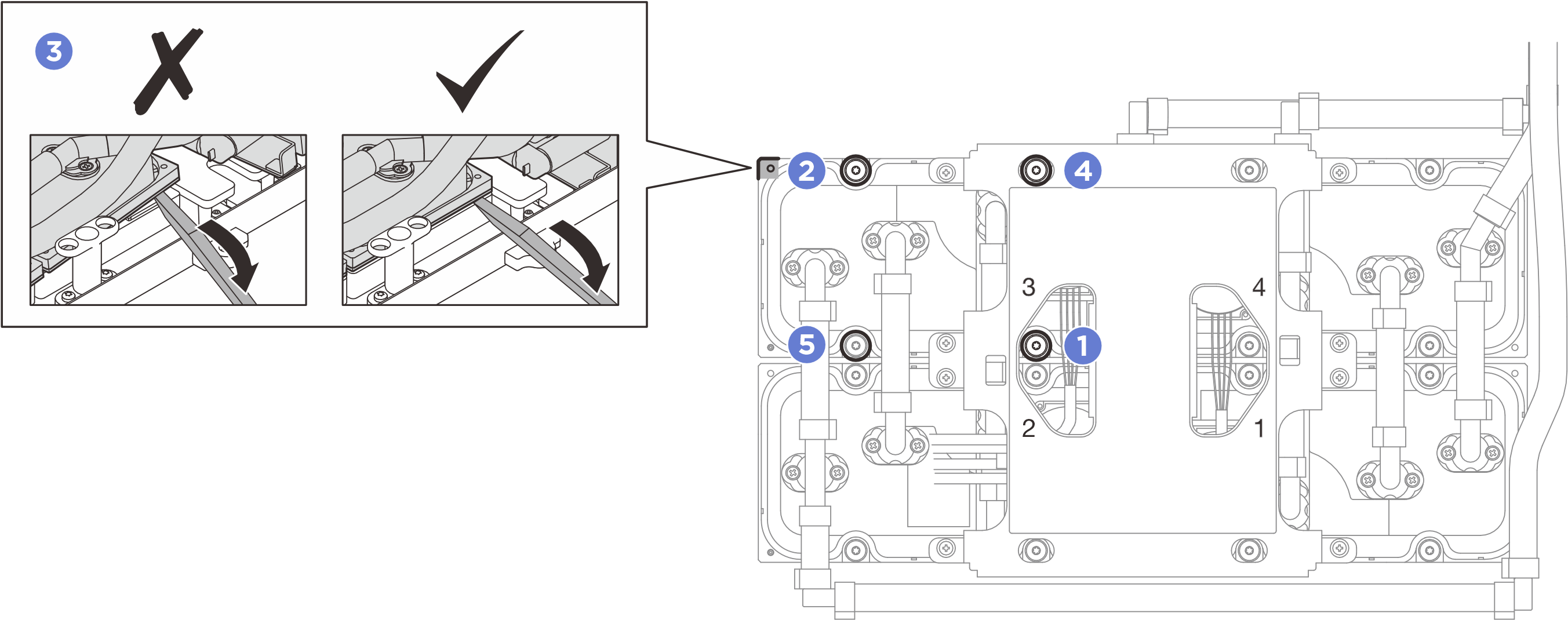

   2. Serrare le quattro viti sulla piastra a freddo 2.
      1. Serrare la vite 1 di 360 gradi.
      2. Premere e serrare la vite 2 di 360 gradi.
      3. Inserire lo strumento DIMM nello spazio tra la piastra a freddo e la GPU, sotto il foro rotondo sulla piastra a freddo, come illustrato nella figura. Premere quindi delicatamente verso il basso lo strumento DIMM per verificare che la vite 2 sia correttamente agganciata alla GPU.
         Nota

         Assicurarsi che lo strumento DIMM non sia inserito oltre il foro rotondo per evitare di danneggiare la GPU.
      4. Serrare la vite 3 di 360 gradi.
      5. Serrare la vite 4 di 360 gradi.
      Figura 9. Fissaggio delle viti sulla piastra a freddo 2

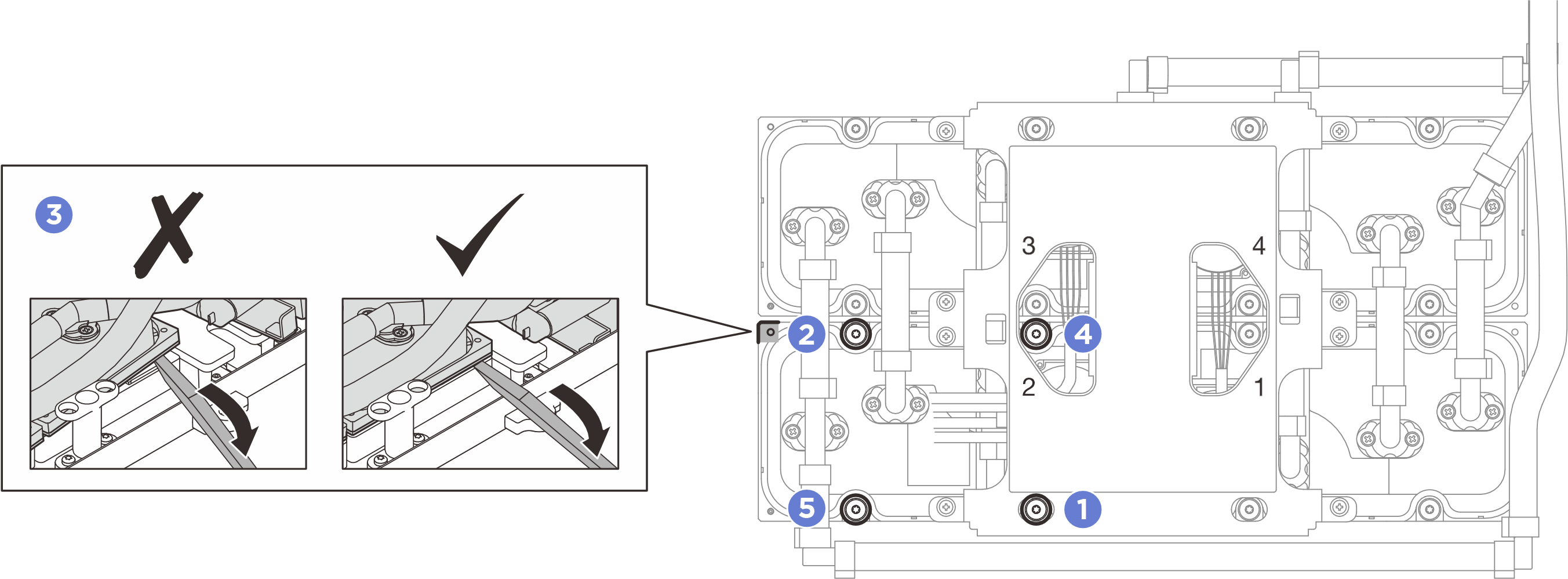

   3. Serrare le quattro viti sulla piastra a freddo 3.
      1. Serrare la vite 1 di 360 gradi.
      2. Premere e serrare la vite 2 di 360 gradi.
      3. Inserire lo strumento DIMM nello spazio tra la piastra a freddo e la GPU, sotto il foro rotondo sulla piastra a freddo, come illustrato nella figura. Premere quindi delicatamente verso il basso lo strumento DIMM per verificare che la vite 2 sia correttamente agganciata alla GPU.
         Nota

         Assicurarsi che lo strumento DIMM non sia inserito oltre il foro rotondo per evitare di danneggiare la GPU.
      4. Serrare la vite 3 di 360 gradi.
      5. Serrare la vite 4 di 360 gradi.
      Figura 10. Fissaggio delle viti sulla piastra a freddo 3

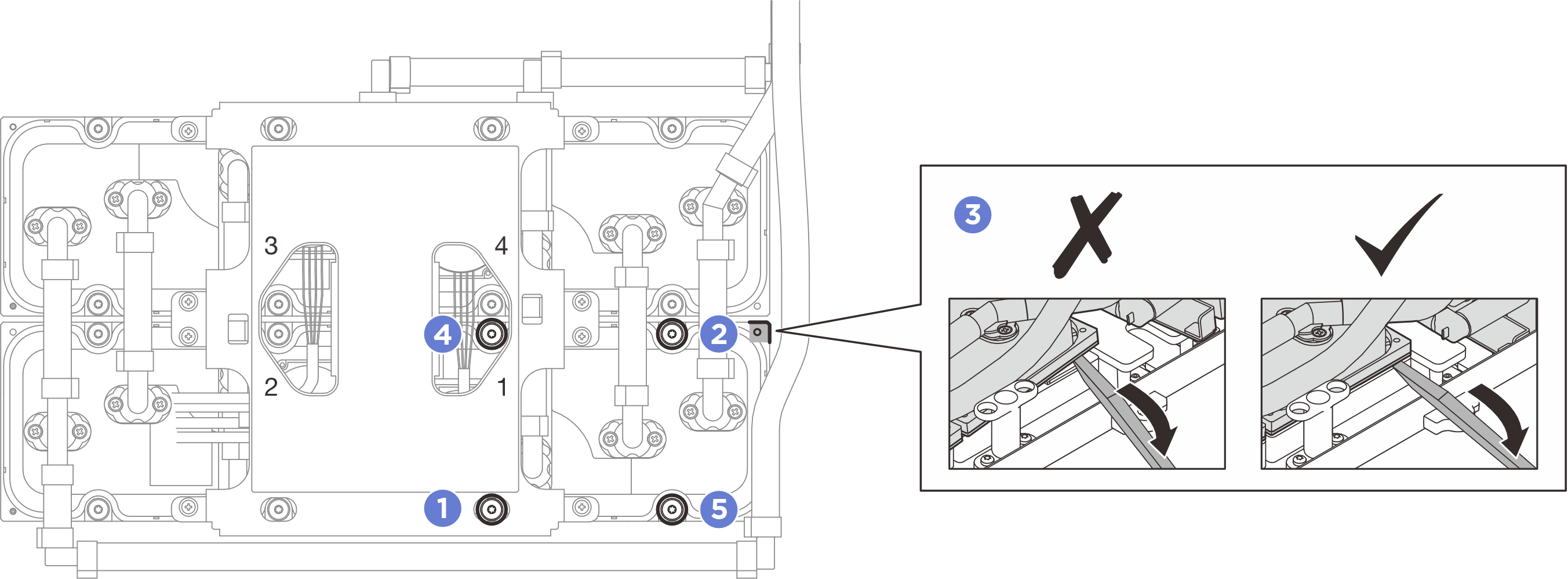

   4. Serrare le quattro viti sulla piastra a freddo 4.
      1. Serrare la vite 1 di 360 gradi.
      2. Premere e serrare la vite 2 di 360 gradi.
      3. Inserire lo strumento DIMM nello spazio tra la piastra a freddo e la GPU, sotto il foro rotondo sulla piastra a freddo, come illustrato nella figura. Premere quindi delicatamente verso il basso lo strumento DIMM per verificare che la vite 2 sia correttamente agganciata alla GPU.
         Nota

         Assicurarsi che lo strumento DIMM non sia inserito oltre il foro rotondo per evitare di danneggiare la GPU.
      4. Serrare la vite 3 di 360 gradi.
      5. Serrare la vite 4 di 360 gradi.
      Figura 11. Fissaggio delle viti sulla piastra a freddo 4


   5. Seguire la sequenza di installazione delle viti (vite 1 > 2 > 3 > 4) e stringere ciascuna delle quattro viti sulla piastra a freddo 1 di 360 gradi. Ripetere l'operazione per assicurarsi che tutte le viti siano completamente fissate.
   6. Seguire la sequenza di installazione delle viti (vite 1 > 2 > 3 > 4) e stringere ciascuna delle quattro viti sulla piastra a freddo 2 di 360 gradi. Ripetere l'operazione per assicurarsi che tutte le viti siano completamente fissate.
   7. Seguire la sequenza di installazione delle viti (vite 1 > 2 > 3 > 4) e stringere ciascuna delle quattro viti sulla piastra a freddo 3 di 360 gradi. Ripetere l'operazione per assicurarsi che tutte le viti siano completamente fissate.
   8. Seguire la sequenza di installazione delle viti (vite 1 > 2 > 3 > 4) e stringere ciascuna delle quattro viti sulla piastra a freddo 4 di 360 gradi. Ripetere l'operazione per assicurarsi che tutte le viti siano completamente fissate.
   9. Ripetere l'operazione fino a quando tutte e sedici le viti non siano completamente serrate.
      Figura 12. Installazione della vite Torx T15


10. Rimuovere la scheda interposer dallo chassis. Vedere Rimozione della scheda interposer.
11. Installazione dell'Assieme GPU-L2A.
    1. Tirare il fermo dell'Assieme della scheda GPU SXM5 verso l'esterno, finché non si arresta.
    2. Mantenere il radiatore per il bordo superiore e l'assieme piastra a freddo per la maniglia di sollevamento; quindi, allineare l'Assieme GPU-L2A con i sei piedini guida sullo chassis e posizionare delicatamente l'Assieme GPU-L2A nello chassis.
       Figura 13. Installazione dell'Assieme GPU-L2A


12. Instradare il cavo di alimentazione dell'Assieme della scheda GPU SXM5 attraverso il fermo e la guida per cavi; collegarlo quindi all'Assieme della scheda GPU SXM5 e alla Scheda di distribuzione dell'alimentazione della GPU SXM5 sulla parte posteriore dello chassis.
    Figura 14. Collegamento dei cavi di alimentazione dell'Assieme della scheda GPU SXM5
