Lenovo Neptune L2A(liquid-to-air) 하이브리드 냉각 모듈 설치

이 섹션의 지침을 따라 Lenovo Neptune L2A(liquid-to-air) 하이브리드 냉각 모듈을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
경고
라디에이터 핀을 만지지 마십시오. 라디에이터 핀을 만지면 L2A이 손상될 수 있습니다.


구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • Phillips #1 비트
  • Torx T15 비트
  • 수동 토크 드라이버
  • DIMM 도구
  • 알코올 청소 패드
  • SXM5 PCM 키트
  • SR675 V3 워터 루프 퍼티 패드 키트
  • SR675 V3 워터 루프 서비스 키트
중요사항
퍼티 패드/PCM(상변화 물질) 교체 지침
  • 퍼티 패드/PCM을 교체하기 전에 하드웨어 표면을 알코올 청소 패드로 부드럽게 닦으십시오.
  • 변형을 방지하기 위해 퍼티 패드/PCM을 조심스럽게 잡으십시오. 나사 구멍이나 개구부가 퍼티 패드/PCM으로 막혀 있지 않은지 확인하십시오.
  • 만료된 퍼티 패드/PCM을 사용하지 않습니다. 퍼티 패드/PCM 패키지의 유효 기간을 확인합니다. 퍼티 패드/PCM이 만료된 경우 새 것을 준비하여 올바르게 교체하십시오.

절차

  1. SXM5 GPU 보드 어셈블리이(가) GPU 트레이에 설치되었는지 확인하십시오. SXM5 GPU 보드 어셈블리 설치의 내용을 참조하십시오.
  2. L2A을(를) 거꾸로 뒤집습니다.
    L2A가 이미 배송 상자에 들어 있는 경우 2c단계로 건너뜁니다.
    1. 라디에이터의 위쪽 가장자리와 냉각판 어셈블리의 리프팅 핸들을 잡은 다음 L2A배송 상자에 넣습니다.
    2. 배송 상자 윗면 덮개를 L2A 위에 놓고 단단히 고정해야 합니다.
    3. 배송 상자를 잡고 조심스럽게 거꾸로 뒤집으십시오.
    4. 배송 상자의 밑면 덮개를 제거합니다.
    5. 플라스틱 트레이를 제거하고 냉각판 어셈블리 밑면이 위를 향하도록 합니다.
      그림 1. L2A을(를) 거꾸로 뒤집기
      Turning the L2A upside down

      Turning the L2A upside down
  3. 냉각판에 PCM을 교체합니다.
    1. PCM을 냉각판 하단의 표시에 맞춰 냉각판 위에 놓은 다음 단단히 부착될 때까지 3~5초 동안 압력을 가합니다.
    2. 냉각판 4개에 PCM 교체를 반복합니다.
      주의
      • PCM을 교체한 후 GPU가 정상 작동 상태로 돌아가기 전에 먼저 짧은 스로틀링 기간이 예상됩니다. 이는 PCM을 교체한 후 길들이기 기간이 필요하기 때문입니다.
      • 서비스 제공자는 GPU PCM 및 퍼티 패드를 교체한 후 H100/H200 GPU PCM TIM 용해 절차를 수행하여 PCM 열전도 계면 물질(TIM)이 용해될 때까지 GPU를 살펴봐야 합니다. PCM TIM Melt Procedure for Neptune Water Cooled Servers with Nvidia H100 H200 GPUs의 내용을 참조하십시오(숙련된 기술자 전용).
      그림 2. PCM 부착
      PCM application
  4. SXM5 GPU에 퍼티 패드를 교체합니다.
    1. 퍼티 패드 5개를 GPU VR(1)과 GPU의 표시에 맞추고 GPU에 부착합니다.
    2. 반복하여 4개의 GPU에서 퍼티 패드를 모두 교체합니다.
      그림 3. 퍼티 패드 부착
      Putty pad application
      1 GPU VR(GPU VR을 퍼티 패드로 덮기)
  5. L2A를 올바른 방향으로 돌리십시오.
    1. 플라스틱 트레이를 L2A 위에 놓고 L2A를 제자리에 고정합니다.
    2. 배송 상자의 밑면 덮개를 플라스틱 트레이 위에 놓고 단단히 고정해야 합니다.
    3. 배송 상자를 잡고 올바른 방향으로 조심스럽게 돌립니다.
    4. 배송 상자의 윗면 덮개를 제거하고 냉각판 어셈블리 리프팅 핸들이 위를 향하게 합니다.
      그림 4. L2A를 올바른 방향으로 돌리기
      Turning the L2A right-side up

      Turning the L2A right side up
  6. 라디에이터의 위쪽 가장자리를 잡고 냉각판 어셈블리의 리프팅 핸들을 잡아 L2A배송 상자에서 제거합니다. 그런 다음 L2ASXM5 GPU 보드 어셈블리의 나사 구멍 16개와 GPU 트레이의 가이드 핀 2개에 맞추고 L2A를 조심스럽게 SXM5 GPU 보드 어셈블리 위에 놓습니다.
    그림 5. L2A 설치
    L2A installation
  7. L2A에 있는 8개의 가이드 핀이 모두 GPU의 해당 가이드 구멍에 제대로 정렬되고 맞물리는지 육안으로 확인하십시오.
    그림 6. 가이드 핀 및 해당 가이드 구멍의 위치

  8. Phillips #1 나사(M3 x 5mm) 6개를 설치하여 라디에이터를 GPU 트레이에 고정합니다.
    토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.45+0/- 0.06뉴턴 미터(4.0+0/- 0.5인치 파운드)입니다.
    그림 7. Phillips #1 나사 설치
    Phillips #1 screw installation
    1 라디에이터2 냉각판 어셈블리
  9. 냉각판 나사(Torx T15 나사 16개)를 설치합니다.
    중요사항
    • 이 단계에서는 수동 토크 드라이버를 사용해야 합니다.
    • 잠재적인 열 문제를 방지하려면 다음 단계를 완료해야 합니다.
    • 냉각판이 기울어지는 것을 방지하기 위해 냉각판 레이블에 지정된 나사 설치 순서를 따라야 합니다.
    • 토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.45+0/- 0.06뉴턴 미터(4.0+0/- 0.5인치 파운드)입니다.
    1. 냉각판 1의 나사 4개를 조입니다.
      1. 나사 1을 360도 조입니다.
      2. 나사 2를 360도 아래로 누르고 조입니다.
      3. 그림과 같이 냉각판의 둥근 구멍 아래에 있는 냉각판과 GPU 사이의 틈에 DIMM 도구를 삽입합니다. 그런 다음 DIMM 도구를 부드럽게 눌러 나사 2가 GPU에 제대로 맞물려 있는지 확인합니다.
        GPU 손상을 방지하기 위해 DIMM 도구가 원형 구멍 너머로 삽입되지 않도록 하십시오.
      4. 나사 3을 360도 조입니다.
      5. 나사 4를 360도 조입니다.

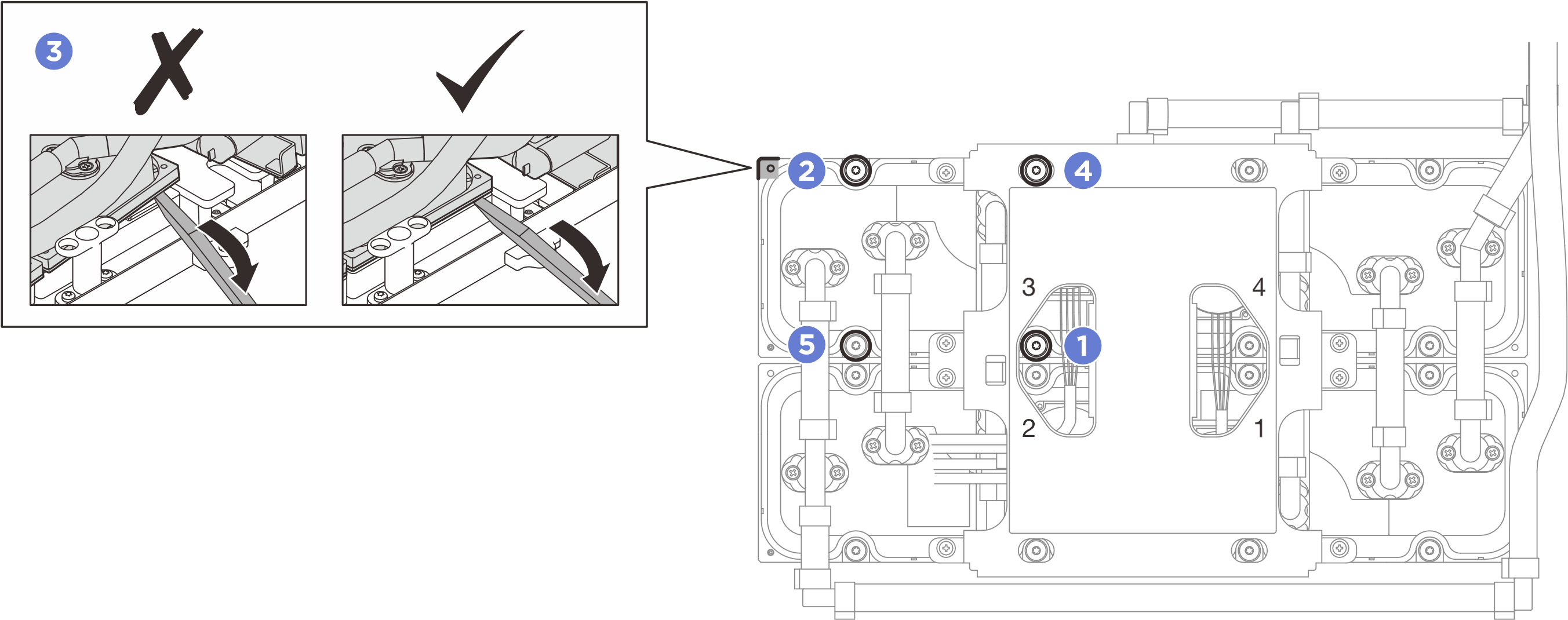

      그림 8. 냉각판 1에 나사 조이기
      Fastening the screws on the cold plate 1
    2. 냉각판 2의 나사 4개를 조입니다.
      1. 나사 1을 360도 조입니다.
      2. 나사 2를 360도 아래로 누르고 조입니다.
      3. 그림과 같이 냉각판의 둥근 구멍 아래에 있는 냉각판과 GPU 사이의 틈에 DIMM 도구를 삽입합니다. 그런 다음 DIMM 도구를 부드럽게 눌러 나사 2가 GPU에 제대로 맞물려 있는지 확인합니다.
        GPU 손상을 방지하기 위해 DIMM 도구가 원형 구멍 너머로 삽입되지 않도록 하십시오.
      4. 나사 3을 360도 조입니다.
      5. 나사 4를 360도 조입니다.

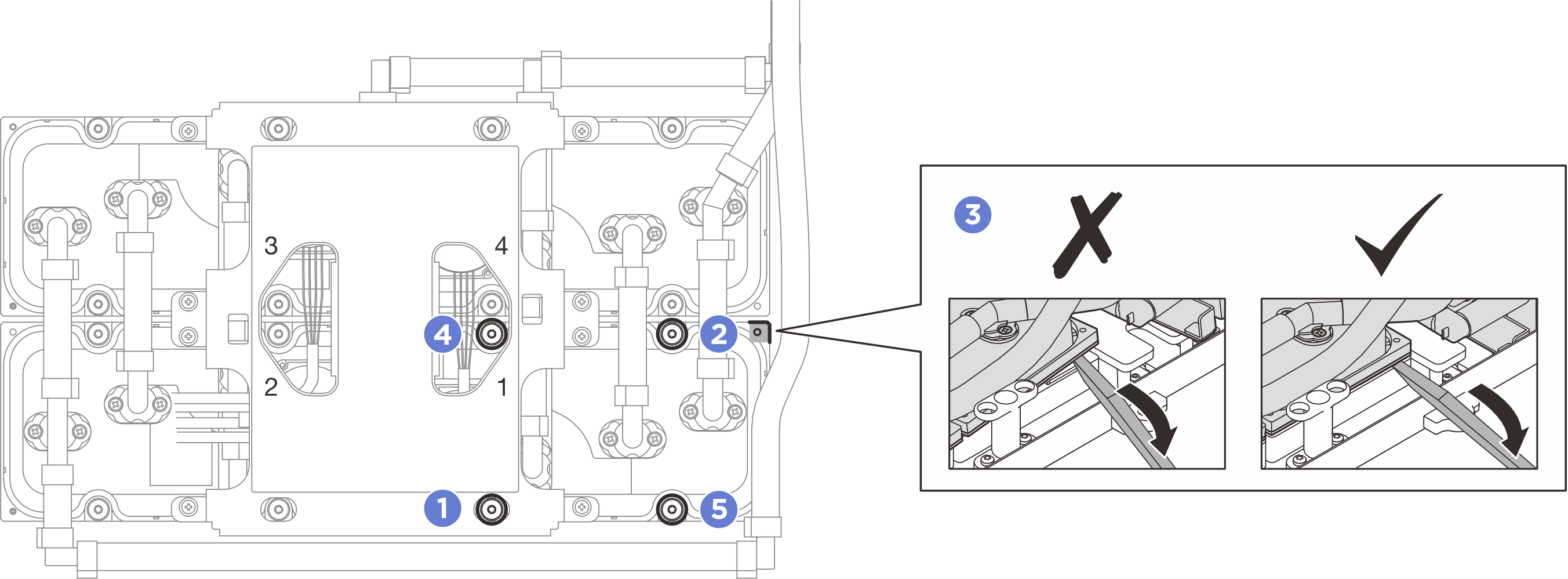

      그림 9. 냉각판 2에 나사 조이기
      Fastening the screws on the cold plate 2
    3. 냉각판 3의 나사 4개를 조입니다.
      1. 나사 1을 360도 조입니다.
      2. 나사 2를 360도 아래로 누르고 조입니다.
      3. 그림과 같이 냉각판의 둥근 구멍 아래에 있는 냉각판과 GPU 사이의 틈에 DIMM 도구를 삽입합니다. 그런 다음 DIMM 도구를 부드럽게 눌러 나사 2가 GPU에 제대로 맞물려 있는지 확인합니다.
        GPU 손상을 방지하기 위해 DIMM 도구가 원형 구멍 너머로 삽입되지 않도록 하십시오.
      4. 나사 3을 360도 조입니다.
      5. 나사 4를 360도 조입니다.

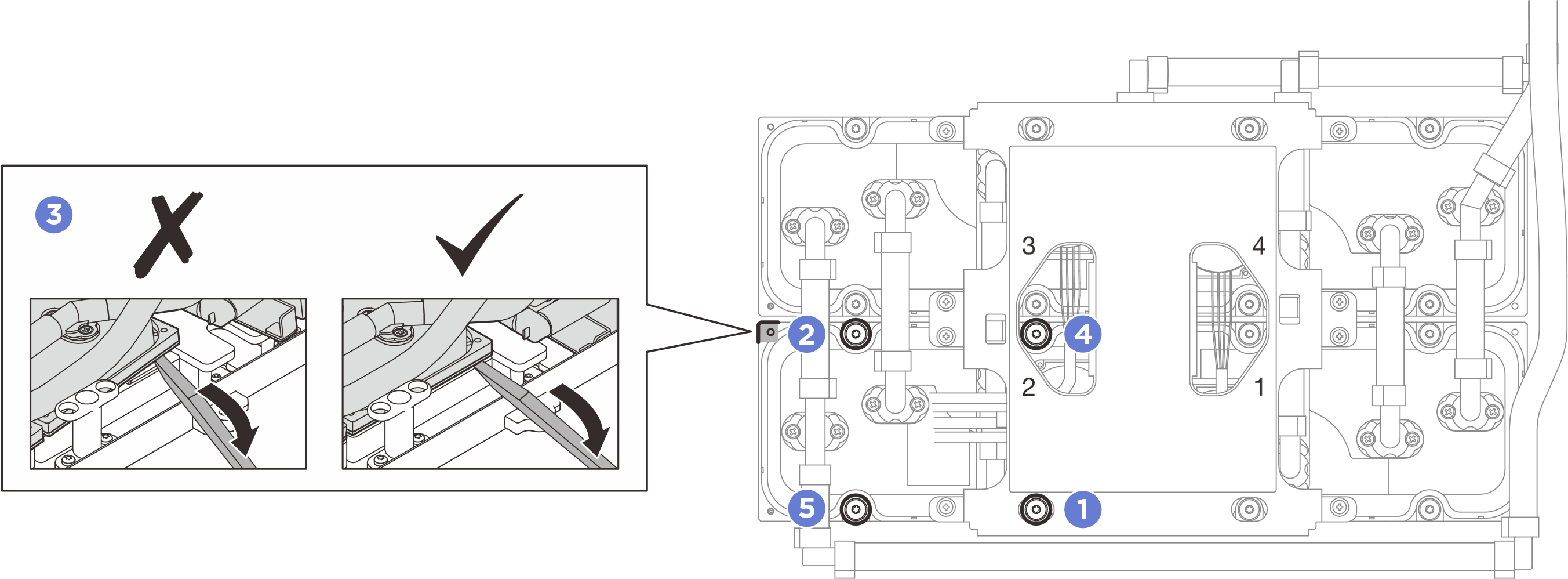

      그림 10. 냉각판 3에 나사 조이기
      Fastening the screws on the cold plate 3
    4. 냉각판 4의 나사 4개를 조입니다.
      1. 나사 1을 360도 조입니다.
      2. 나사 2를 360도 아래로 누르고 조입니다.
      3. 그림과 같이 냉각판의 둥근 구멍 아래에 있는 냉각판과 GPU 사이의 틈에 DIMM 도구를 삽입합니다. 그런 다음 DIMM 도구를 부드럽게 눌러 나사 2가 GPU에 제대로 맞물려 있는지 확인합니다.
        GPU 손상을 방지하기 위해 DIMM 도구가 원형 구멍 너머로 삽입되지 않도록 하십시오.
      4. 나사 3을 360도 조입니다.
      5. 나사 4를 360도 조입니다.

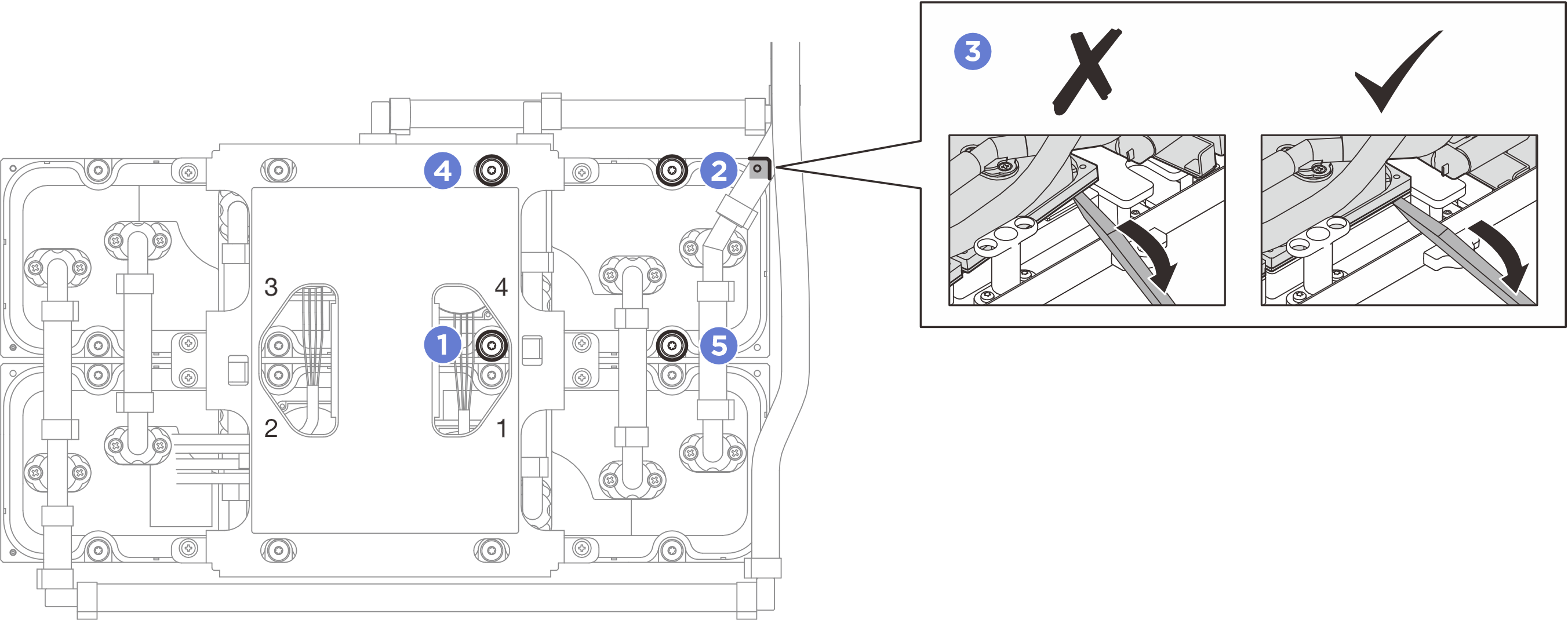

      그림 11. 냉각판 4에 나사 조이기
      Fastening the screws on the cold plate 4
    5. 나사 설치 순서(나사 1 > 2 > 3 > 4)를 따르고 냉각판 1의 나사 4개를 각각 360도 조이십시오. 모든 나사가 완전히 고정되도록 반복합니다.
    6. 나사 설치 순서(나사 1 > 2 > 3 > 4)를 따르고 냉각판 2의 나사 4개를 각각 360도 조이십시오. 모든 나사가 완전히 고정되도록 반복합니다.
    7. 나사 설치 순서(나사 1 > 2 > 3 > 4)를 따르고 냉각판 3의 나사 4개를 각각 360도 조이십시오. 모든 나사가 완전히 고정되도록 반복합니다.
    8. 나사 설치 순서(나사 1 > 2 > 3 > 4)를 따르고 냉각판 4의 나사 4개를 각각 360도 조이십시오. 모든 나사가 완전히 고정되도록 반복합니다.
    9. 나사 16개를 모두 다시 조여 완전히 조입니다.

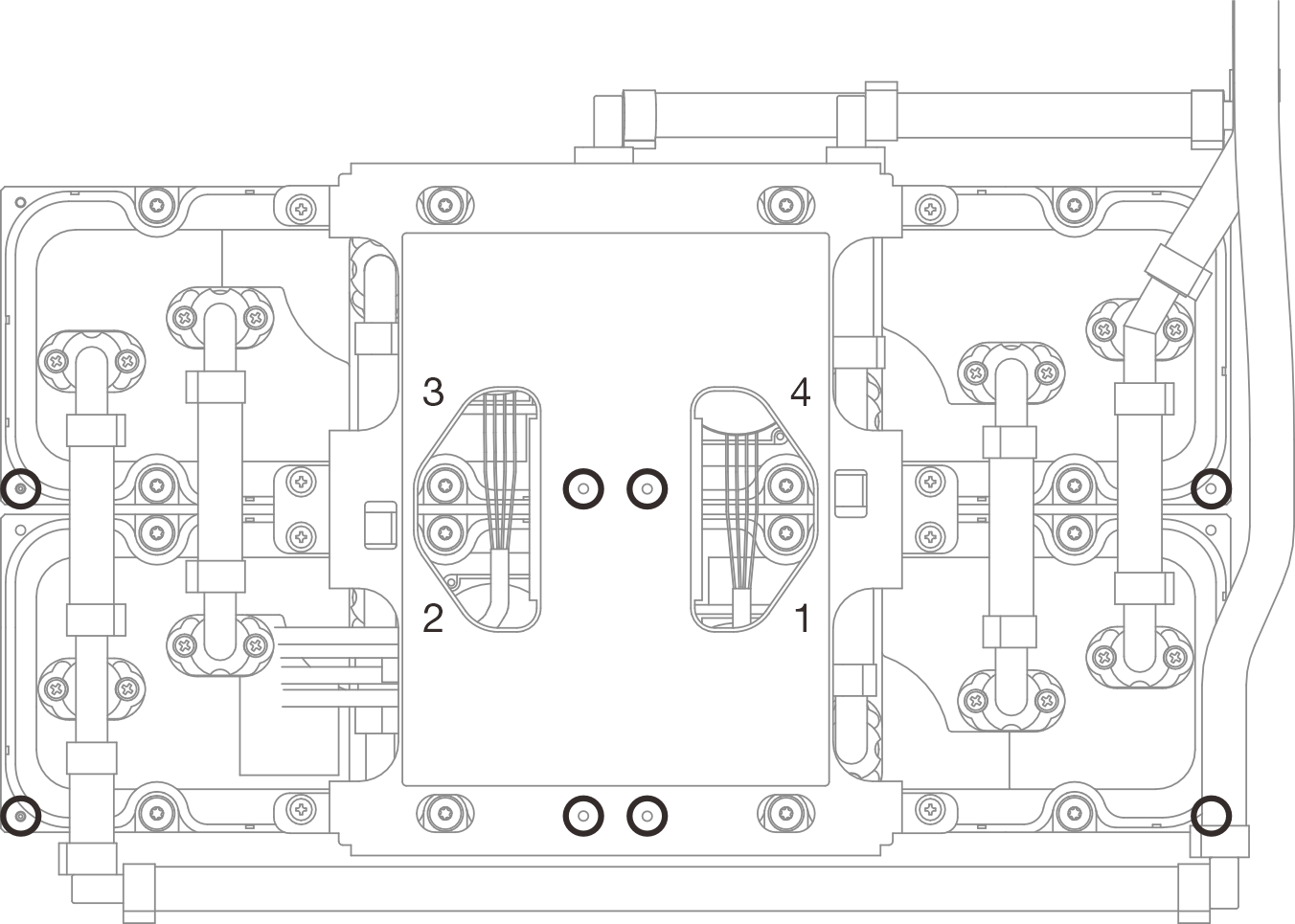

      그림 12. Torx T15 나사 설치
      Torx T15 screw installation
  10. 섀시에서 인터포저 카드를 제거합니다. 인터포저 카드 제거의 내용을 참조하십시오.
  11. GPU-L2A 어셈블리을(를) 설치하십시오.
    1. SXM5 GPU 보드 어셈블리 래치가 멈출 때까지 밖으로 당기십시오.
    2. 라디에이터의 위쪽 가장자리를 잡고 냉각판 어셈블리의 리프팅 핸들을 잡은 다음, GPU-L2A 어셈블리를 섀시의 가이드 핀 6개에 맞추고 GPU-L2A 어셈블리를 섀시에 조심스럽게 넣습니다.
      그림 13. GPU-L2A 어셈블리 설치
      GPU-L2A 어셈블리 installation
  12. SXM5 GPU 보드 어셈블리 전원 케이블을 케이블 클립과 케이블 가이드를 통해 배선하고 섀시 뒷면의 SXM5 GPU 보드 어셈블리SXM5 GPU 전원 분배 보드에 연결하십시오.
    그림 14. SXM5 GPU 보드 어셈블리 전원 케이블 연결

    SXM5 GPU 보드 어셈블리 power cable connection

완료한 후

  1. 인터포저 카드를 다시 설치합니다. 인터포저 카드 설치의 내용을 참조하십시오.
  2. 구성에 따라 앞면 I/O 확장 보드 캐리어 또는 앞면 I/O 확장 보드 모듈을 다시 설치합니다. 앞면 I/O 확장 보드 캐리어 설치 또는 앞면 I/O 확장 보드 모듈 설치의 내용을 참조하십시오.
  3. 앞면 드라이브 트레이를 다시 설치합니다. 앞면 드라이브 트레이 설치의 내용을 참조하십시오.
  4. 구성에 따라 CX-7 어셈블리 또는 SXM5 PCIe 스위치 보드를 다시 설치합니다. CX-7 어셈블리 설치 또는 SXM5 PCIe 스위치 보드 설치의 내용을 참조하십시오.
  5. 구성에 따라 2.5인치 드라이브 케이지 또는 E3.S 드라이브 케이지 어셈블리를 다시 설치하십시오. 2.5인치 드라이브 케이지 설치 또는 E3.S 드라이브 케이지 어셈블리 설치의 내용을 참조하십시오.
  6. 구성에 따라 전원 케이블 및 신호 케이블을 2.5인치 드라이브 백플레인 또는 E3.S 드라이브 백플레인에 다시 연결하십시오. 자세한 정보는 2.5인치 드라이브 백플레인 케이블 배선 또는 E3.S 드라이브 백플레인 케이블 배선의 내용을 참조하십시오.
  7. 구성에 따라 2.5인치 핫 스왑 드라이브와 드라이브 베이 필러(있는 경우) 또는 E3.S 핫 스왑 드라이브와 드라이브 베이 필러(있는 경우)를 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치 또는 E3.S 핫 스왑 드라이브 설치의 내용을 참조하십시오.
  8. 시스템 보드 어셈블리에 다음 케이블을 다시 연결하십시오.
    • 앞면 I/O 모듈 케이블
    • 앞면 오퍼레이터 패널 케이블
  9. 구성에 따라 앞면 PCIe 어댑터 또는 OSFP 포트 카드를 다시 설치하십시오. 앞면 PCIe 어댑터 설치 또는 OSFP 포트 카드 설치의 내용을 참조하십시오.
  10. 앞면 드라이브 트레이 오른쪽을 통과하는 케이블을 두 묶음으로 균등하게 나누고 케이블 타이 2개로 고정합니다.
    그림 15. 케이블 타이로 케이블 고정
    Securing cables with cable ties
  11. 팬 케이지를 다시 설치하십시오. 팬 케이지 설치의 내용을 참조하십시오.
  12. 팬을 다시 설치하십시오. 팬 설치의 내용을 참조하십시오.
  13. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
