安装 Lenovo Neptune(TM) 液气热交换(L2A)混合散热模块

按照本节中的说明安装 Lenovo NeptuneTM 液气热交换(L2A)混合散热模块。此过程必须由经过培训的技术人员执行。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。
  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面;然后从包装中取出组件,并将其放置在防静电平面上。
警告
请勿触摸散热器散热片。触摸散热器散热片可能会损坏 L2A


请确保准备好下列必备工具,以便妥善更换组件:
  • 1 号十字螺丝刀
  • T15 内六角螺丝刀
  • 酒精清洁垫
  • SXM5 PCM 套件
  • SR675 V3 水循环模块油灰垫套件
  • SR675 V3 水循环模块维护套件
重要
油灰垫/相变材料(PCM)更换指南
  • 在更换油灰垫/PCM 之前,请使用酒精清洁垫轻轻地清洁硬件表面。
  • 小心地抓住油灰垫/PCM,以免变形。确保油灰垫/PCM 不会遮挡螺钉孔或开口。
  • 请勿使用过期的油灰垫/PCM。检查油灰垫/PCM 包装上的有效期。如果油灰垫/PCM 过期,请购买新的油灰垫/PCM 以进行妥善更换。

过程

  1. 确保 SXM5 GPU 板组合件已安装在 GPU 托盘中。请参阅安装 SXM5 GPU 板组合件
  2. 倒置 L2A
    如果 L2A 已在包装箱中,请跳至步骤 2c。
    1. 抓住散热器的上边缘并抓住冷却板组合件的抬升手柄;然后,将 L2A 放入包装箱
    2. 包装箱的顶盖放在 L2A 顶部并确保其牢固就位。
    3. 抓住包装箱并小心地将其翻转过来。
    4. 卸下包装箱的底盖。
    5. 卸下塑料托盘,使冷却板组合件底部朝上。
      图 1. 倒置 L2A
      Turning the L2A upside down

      Turning the L2A upside down
  3. 将 PCM 更换到冷却板上。
    1. 将 PCM 与冷却板底部的标记对齐,并将其放置在冷却板上;然后对 PCM 施加压力并保持三到五秒钟,直到牢固贴附。
    2. 重复以上操作更换四个冷却板上的 PCM。
      图 2. 贴附 PCM
      PCM application
  4. 将油灰垫更换到 SXM5 GPU 上。
    1. 将五个油灰垫与 GPU VR(1)以及 GPU 上的标记对齐,并将它们贴附到 GPU 上。
    2. 重复操作以更换四个 GPU 上的所有油灰垫。
      图 3. 贴附油灰垫
      Putty pad application
      1 GPU VR(使用油灰垫覆盖 GPU VR)
  5. L2A 转至正面朝上。
    1. 将塑料托盘放在 L2A 顶部以将 L2A 固定到位。
    2. 包装箱的底盖放在塑料托盘顶部并确保其牢固就位。
    3. 抓住包装箱并小心地将其转至正面朝上。
    4. 取下包装箱顶盖,使冷却板组合件抬升手柄朝上。
      图 4. L2A 转至正面朝上
      Turning the L2A right-side up

      Turning the L2A right side up
  6. 抓住散热器的上边缘并抓住冷却板组合件的抬升手柄,将 L2A包装箱中取出;然后将 L2ASXM5 GPU 板组合件上的十六颗螺钉孔以及 GPU 托盘上的两个导销对齐,并轻轻地将 L2A 放在 SXM5 GPU 板组合件上。
    图 5. 安装 L2A
    L2A installation

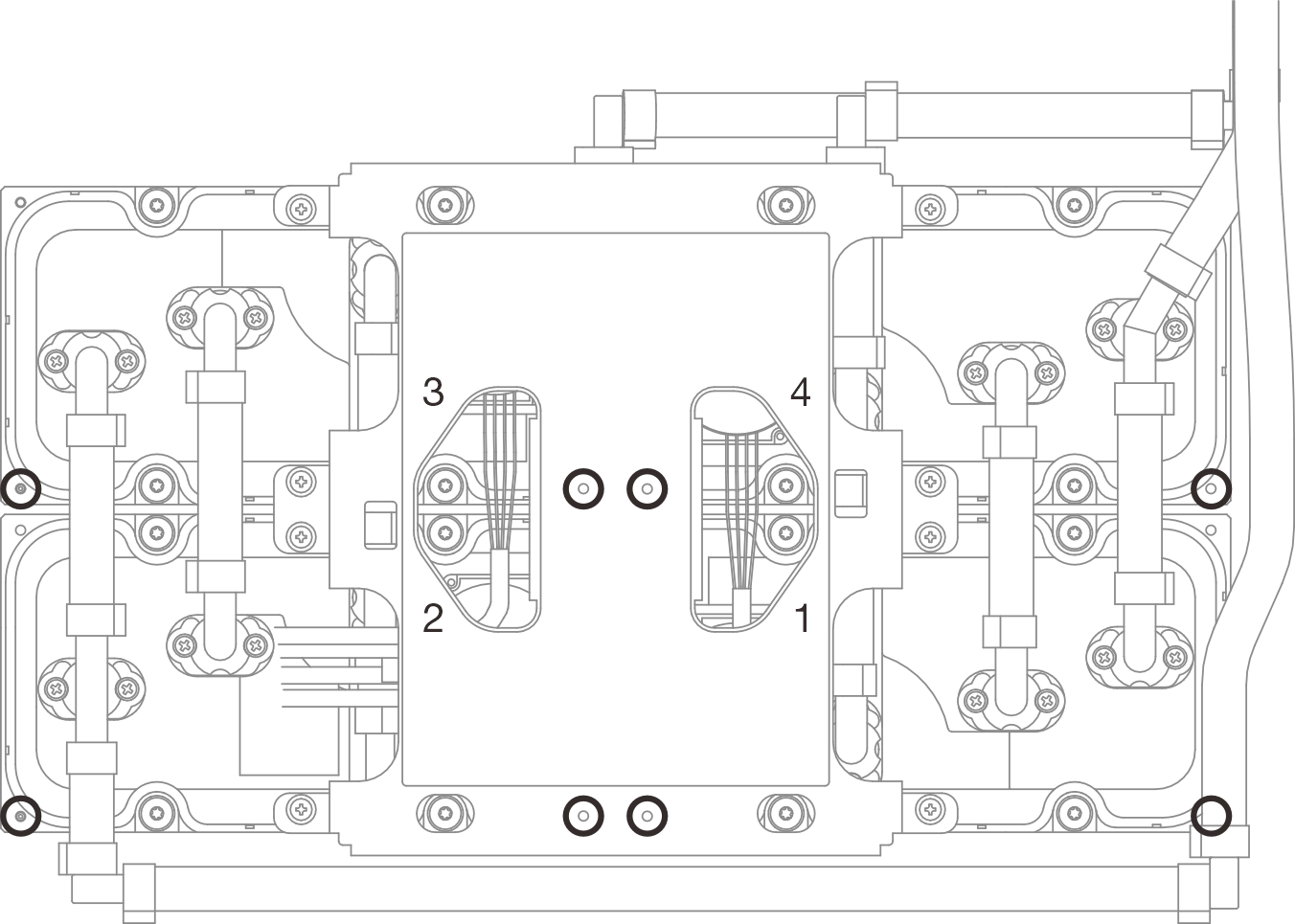

  7. 安装六颗 1 号十字螺钉(M3 x 5 毫米)以将散热器固定到 GPU 托盘
    使用设置到适当扭矩的扭矩螺丝刀,拧松或拧紧螺钉。(供参考)将螺钉完全拧松或拧紧所需的扭矩为 0.3±0.03 牛·米,即 2.7±0.27 磅·英寸
    图 6. 安装 1 号十字螺钉
    Phillips #1 screw installation
    1 散热器2 冷却板组合件

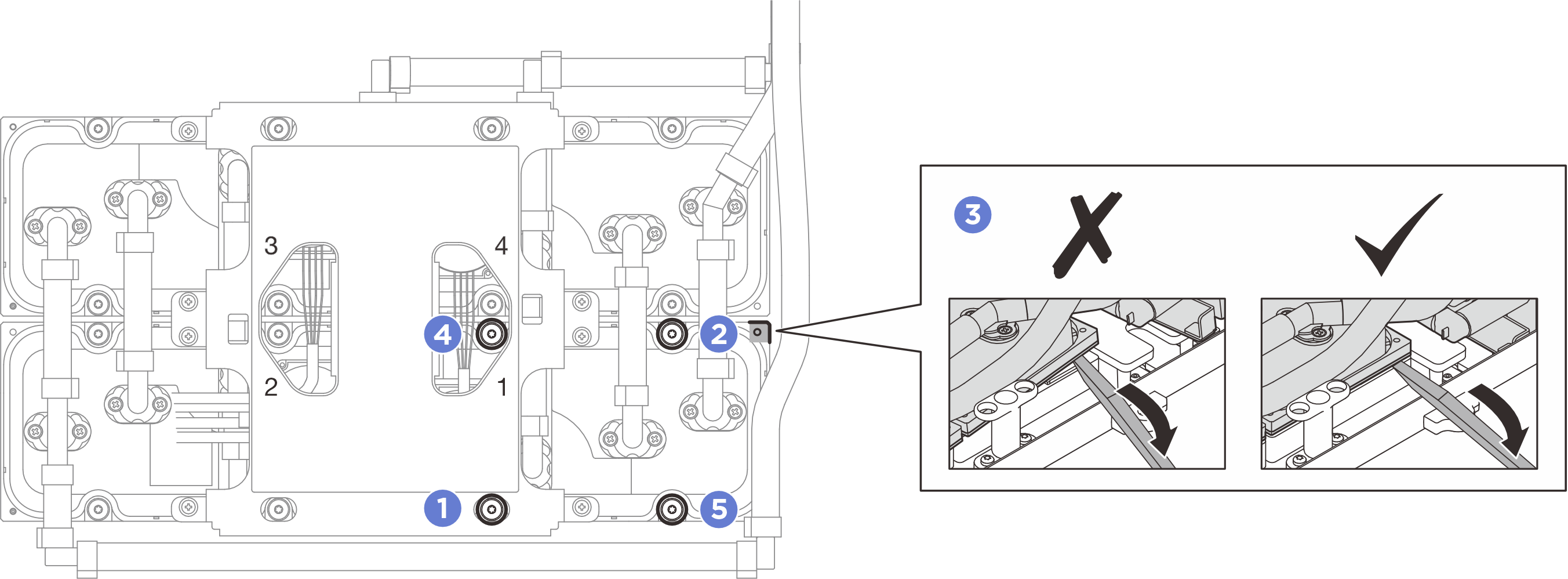

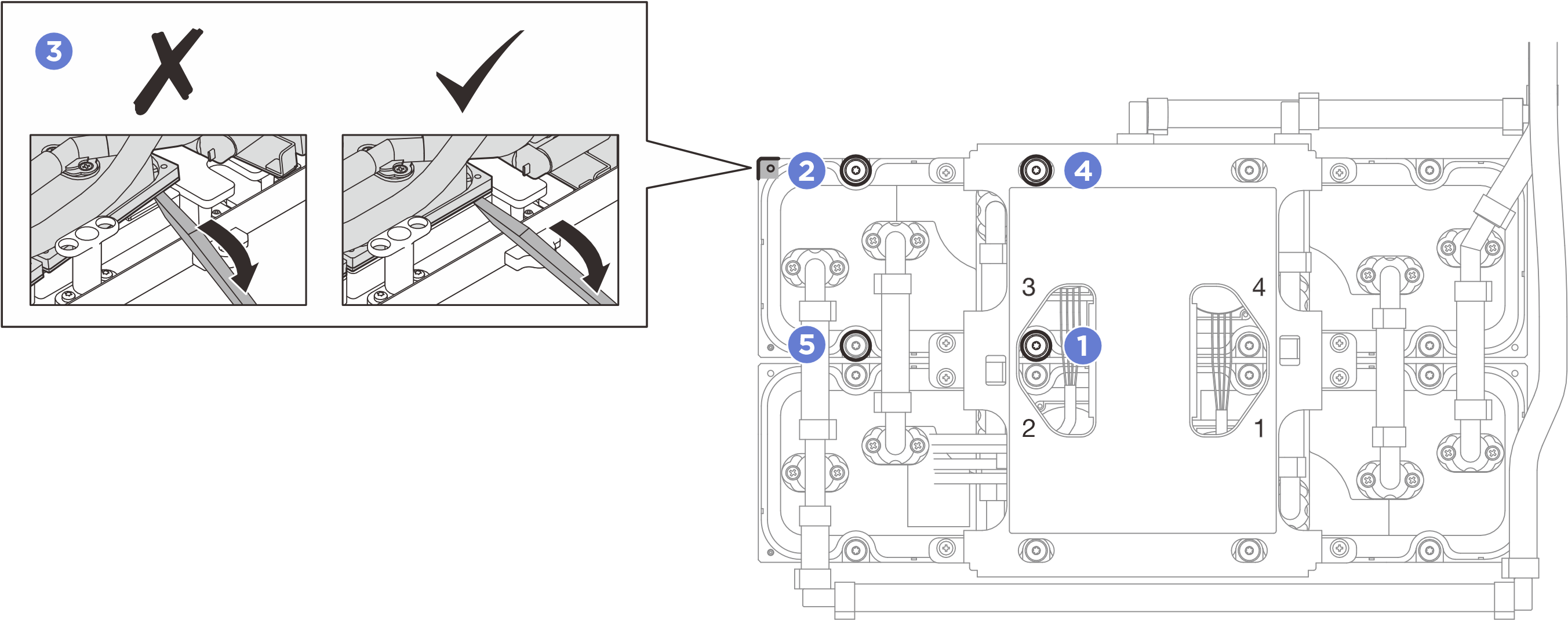

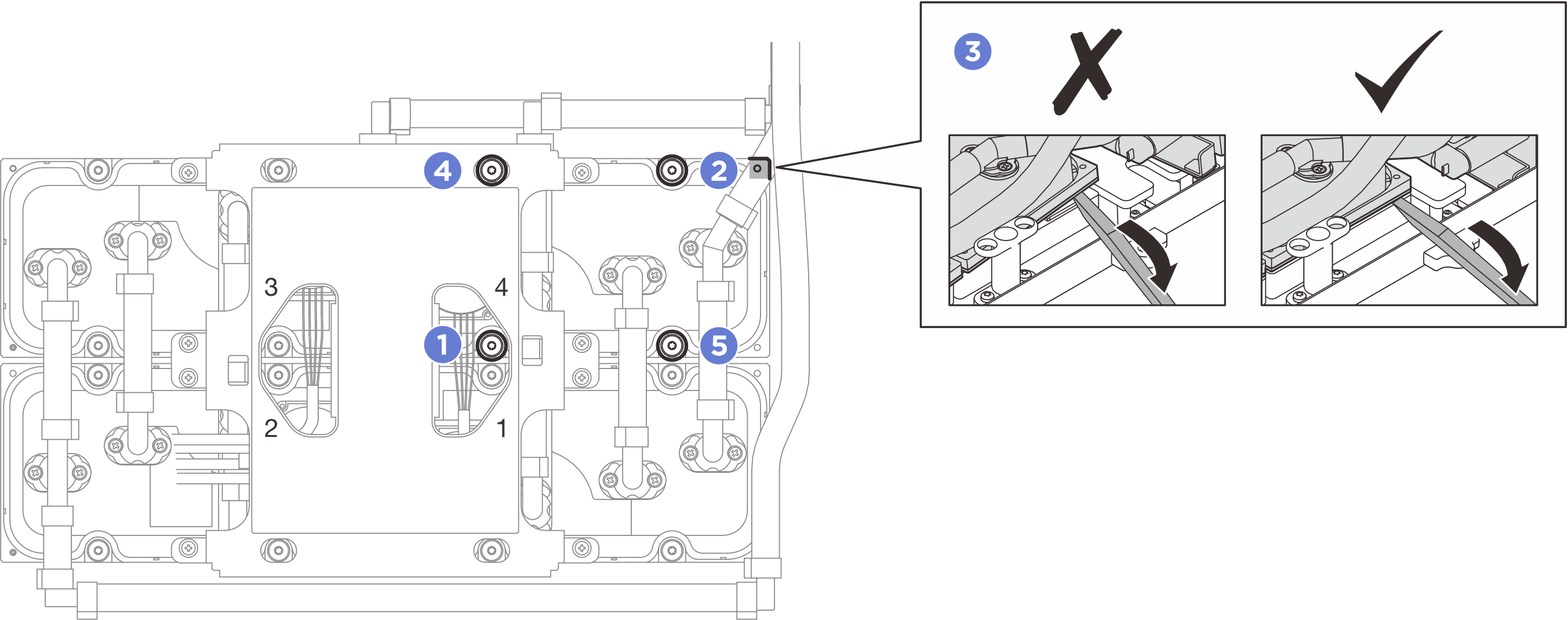

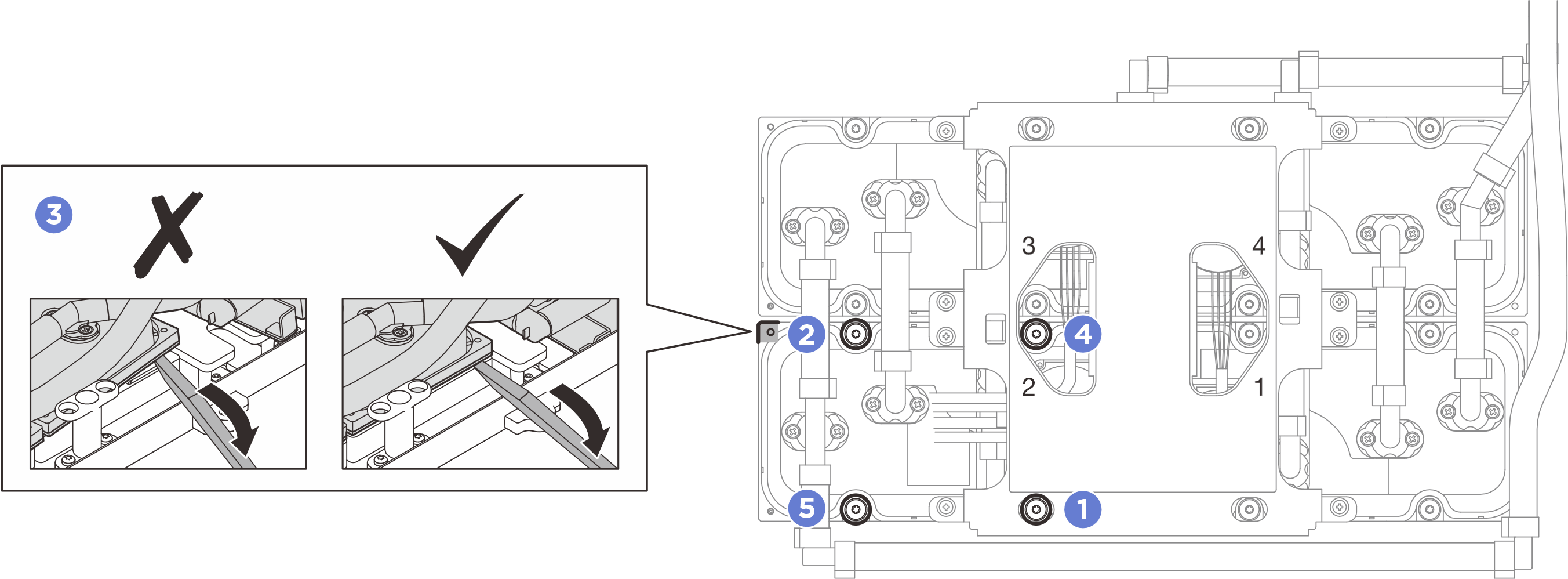

  8. 使用 T15 内六角螺丝刀,按照顺序(冷却板 1 冷却板 2 冷却板 3 冷却板 4)安装冷却板组合件
    重要
    为避免发生潜在过热问题,请确保完成以下步骤。
    1. 按照冷却板标签上指定的螺钉顺序,将十六颗 T15 内六角螺钉紧固 720 度。
      确保遵循螺钉安装顺序,以免冷却板倾斜。
    2. 按照冷却板标签上指定的螺钉顺序,重复上述步骤,直到将十六颗 T15 内六角螺钉都完全拧紧。
      使用设置到适当扭矩的扭矩螺丝刀,拧松或拧紧螺钉。(供参考)将螺钉完全拧松或拧紧所需的扭矩为 0.4±0.05 牛·米,即 3.5±0.5 磅·英寸。
      图 7. 安装 T15 内六角螺钉
      Torx T15 screw installation
  9. 从机箱中卸下插转卡。请参阅卸下插转卡
  10. 安装 GPU-L2A 组合件
    1. 向外拉动 SXM5 GPU 板组合件滑锁,直至其无法再拉出为止。
    2. 抓住散热器的上边缘并抓住冷却板组合件的抬升手柄;然后,将 GPU-L2A 组合件与机箱上的六个导销对齐,并轻轻地将 GPU-L2A 组合件放入机箱中。
      图 8. 安装 GPU-L2A 组合件
      GPU-L2A 组合件 installation
  11. SXM5 GPU 板组合件电源线穿过线缆夹和线缆导片,然后将其连接到机箱背面的 SXM5 GPU 板组合件SXM5 GPU 配电板
    图 9. 连接 SXM5 GPU 板组合件电源线

    SXM5 GPU 板组合件 power cable connection

完成之后

  1. 装回插转卡。请参阅安装插转卡
  2. 根据配置,装回正面 I/O 扩展板托架或正面 I/O 扩展板模块。请参阅安装正面 I/O 扩展板托架安装正面 I/O 扩展板模块
  3. 装回正面硬盘托盘。请参阅安装正面硬盘托盘
  4. 根据配置,装回 CX-7 组合件SXM5 PCIe 交换板。请参阅安装 CX-7 组合件安装 SXM5 PCIe 交换板
  5. 根据配置,装回 2.5 英寸硬盘仓或 E3.S 硬盘仓组合件。请参阅安装 2.5 英寸硬盘仓安装 E3.S 硬盘仓组合件
  6. 根据配置,将电源线和信号线缆接回到 2.5 英寸硬盘背板或 E3.S 硬盘背板。如需更多信息,请参阅2.5 英寸硬盘背板线缆布放E3.S 硬盘背板线缆布放
  7. 根据配置,装回 2.5 英寸热插拔硬盘和硬盘插槽填充件(如果有)或 E3.S 热插拔硬盘和硬盘插槽填充件(如果有)。请参阅安装 2.5 英寸热插拔硬盘安装 E3.S 热插拔硬盘
  8. 将以下线缆接回到主板组合件。
    • 正面 I/O 模块线缆
    • 正面操作员面板线缆
  9. 根据配置,装回正面 PCIe 适配器或 OSFP 端口卡。请参阅安装正面 PCIe 适配器安装 OSFP 端口卡
  10. 将穿过正面硬盘托盘右侧的线缆平均分成两束,并用两根线缆扎带固定。
    图 10. 用线缆扎带固定线缆
    Securing cables with cable ties
  11. 装回风扇仓。请参阅安装风扇架
  12. 装回风扇。请参阅安装风扇
  13. 完成部件更换。请参阅完成部件更换
