Installation du module de refroidissement hybride L2A Lenovo Neptune(TM)

Suivez les instructions de cette section pour installer le module de refroidissement hybride liquide-air (L2A) Lenovo Neptune^TM. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

• Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
• Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

ATTENTION

Ne touchez pas les ailettes du radiateur. Si vous touchez les ailettes du radiateur, vous risquez d’endommager le L2A.

Remarque

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :

• Tournevis cruciforme n°1
• Tournevis à tête T15 Torx
• Tampon de nettoyage à l’alcool
• Kit PCM SXM5
• SR675 V3 Kit de tampon de mastic de la boucle d’eau
• SR675 V3 Kit de maintenance de la boucle d’eau

Important

Directives de remplacement des tampons de mastic/matériau à changement de phase (PCM)

• Avant de remplacer le tampon de mastic ou le matériau à changement de phase, nettoyez délicatement la surface du matériel à l’aide d’un chiffon doux imbibé d’alcool.
• Maintenez le tampon de mastic/le PCM avec précautions afin de ne pas le déformer. Assurez-vous qu’aucun trou de vis ou orifice n’est obstrué par le tampon de mastic/PCM.
• N’utilisez pas de tampon de mastic/PCM périmé. Vérifiez la date de péremption sur l’emballage du tampon de mastic ou du PCM. Si les tampons de mastic/le PCM ont dépassé la date limite d’utilisation, achetez-en de nouveaux afin de les remplacer correctement.

Procédure

1. Assurez-vous que la Ensemble carte GPU SXM5 est installée dans le Plateau de GPU. Voir Installation du bloc carte GPU SXM5.
2. Retournez le L2A (côté supérieur vers le bas).
   Remarque

   Si le L2A est déjà dans la boîte d’expédition, passez à l’étape 2c.
   1. Tenez le radiateur par son bord supérieur et tenez l'assemblage de plaque froide par sa poignée de levage ; ensuite, placez le L2A dans le carton d’emballage.
   2. Placez le couvercle supérieur du carton d’emballage au-dessus du L2A et assurez-vous qu'il est bien en place.
   3. Tenez le carton d’emballage et retournez-le délicatement.
   4. Retirez le couvercle inférieur de la boîte d'expédition.
   5. Retirez le plateau en plastique et le bas de l'assemblage de plaque froide est orienté vers le haut.
      Figure 1. Positionnement du L2A (côté supérieur vers le bas)




3. Remplacez le PCM dans les plaques froides.
   1. Alignez le PCM avec le marquage au bas de la plaque froide et placez-le sur la plaque froide ; ensuite, appliquez une pression sur le PCM et maintenez-le pendant trois à cinq secondes jusqu’à ce qu’il soit fermement fixé.
   2. Répétez l’opération pour remplacer le PCM sur les quatre plaques froides.
      Figure 2. Application d’un PCM


4. Remplacez les tampons de mastic sur les GPU SXM5.
   1. Alignez les cinq tampons de mastic avec le VR du GPU (1) et les marquages sur le GPU, puis fixez-les au GPU.
   2. Procédez au même remplacement pour tous les tampons de mastic des quatre GPU.
      Figure 3. Application d’un tampon de mastic



      1 VR GPU (recouvrir le VR GPU d’un tampon de mastic)

5. Mettez le L2A à l’endroit.
   1. Placez le plateau en plastique sur le L2A pour maintenir le L2A en place.
   2. Placez le couvercle inférieur du carton d’emballage sur le plateau en plastique et assurez-vous qu’il est bien en place.
   3. Tenez le carton d’emballage et retournez-le délicatement à l’endroit.
   4. Retirez le couvercle supérieur de la boîte d’expédition ; la poignée de levage de l’assemblage de plaque froide est orientée vers le haut.
      Figure 4. Retournement du L2A à l’endroit




6. Tenez le radiateur par son bord supérieur et tenez l’assemblage de plaque froide par sa poignée de levage pour retirer le L2A du carton d’emballage ; ensuite, alignez le L2A avec les seize trous de vis sur l’Ensemble carte GPU SXM5 et les deux broches de guidage sur le plateau du GPU, et placez délicatement le L2A sur l’Ensemble carte GPU SXM5.
   Figure 5. Installation du L2A

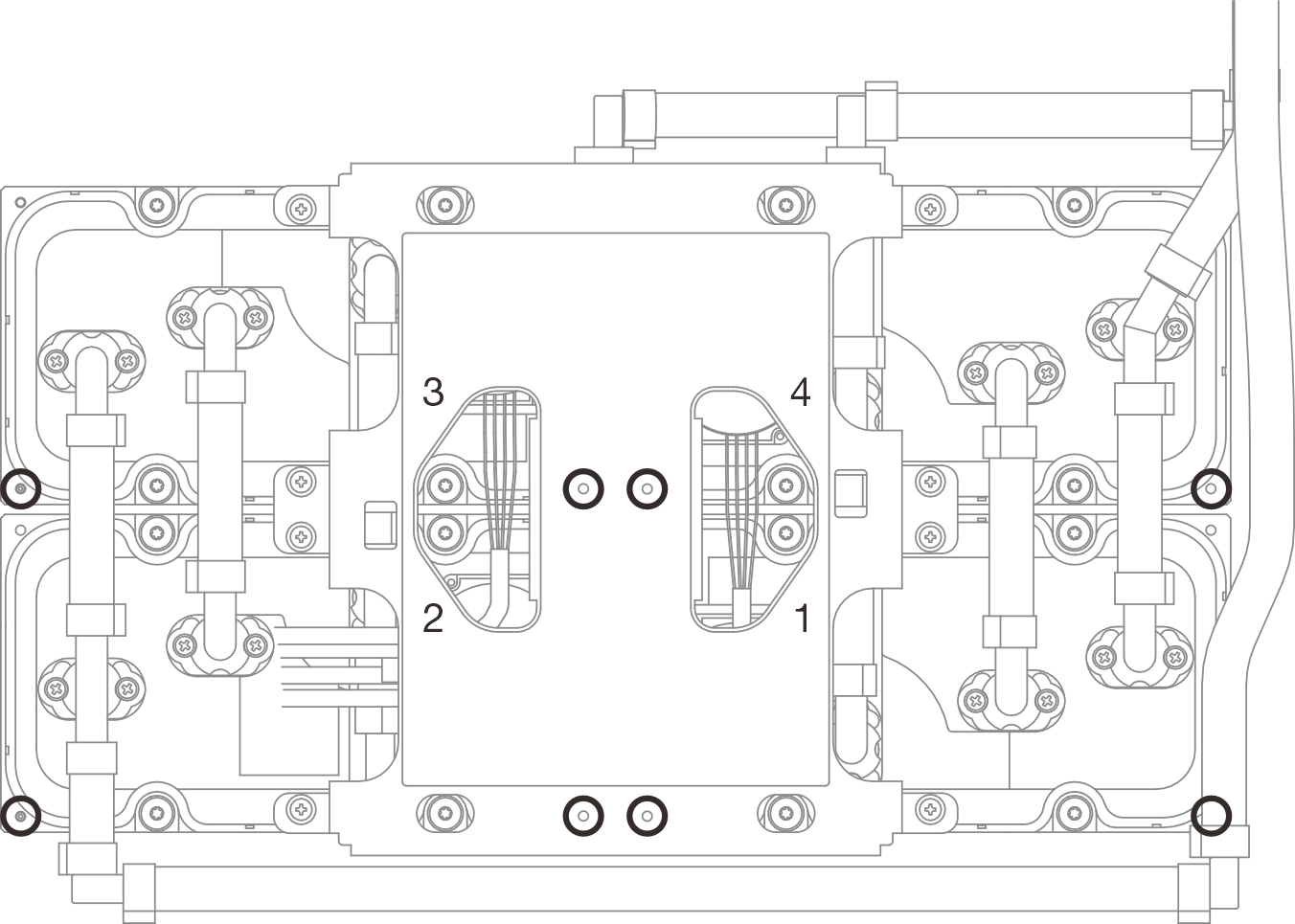

7. Installez les six vis cruciformes n°1 (M3 x 5 mm) pour fixer le radiateur au Plateau de GPU.
   Remarque

   Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,3±0,03 newton-mètres, 2,7±0,27 pouces-livres

   Figure 6. Installation des vis cruciformes n°1



   1 Radiateur

   2 Assemblage de plaque froide

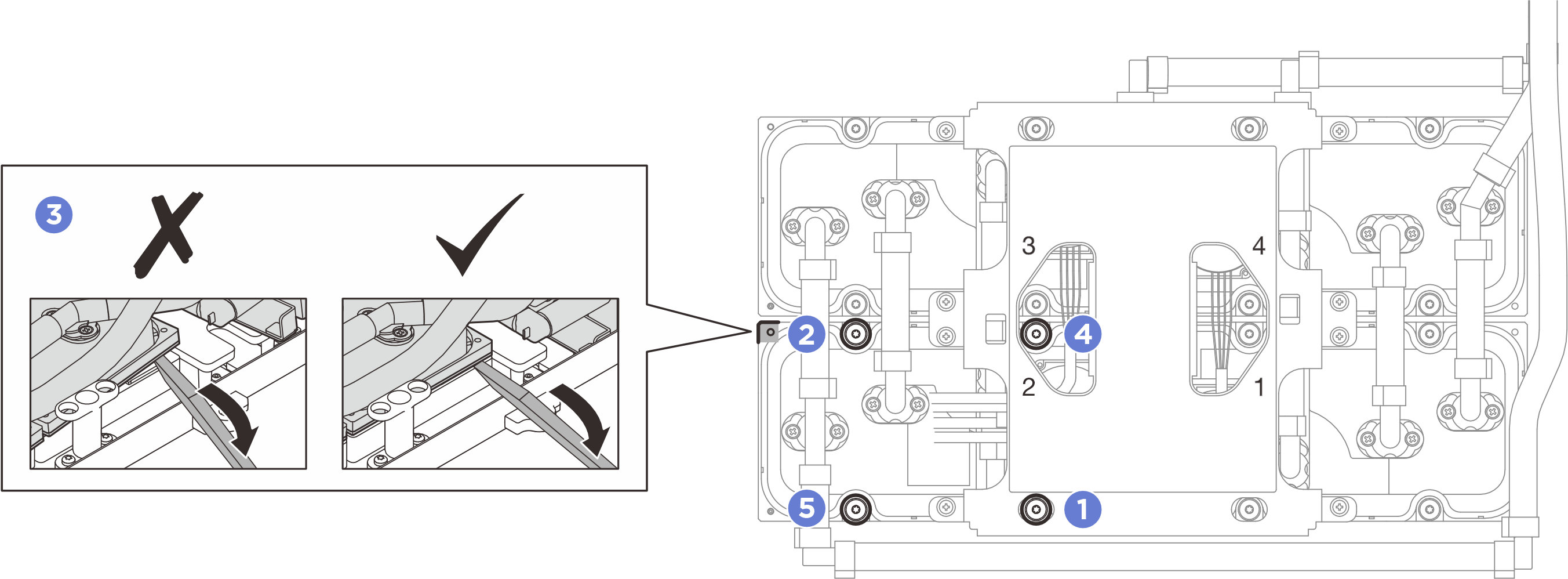

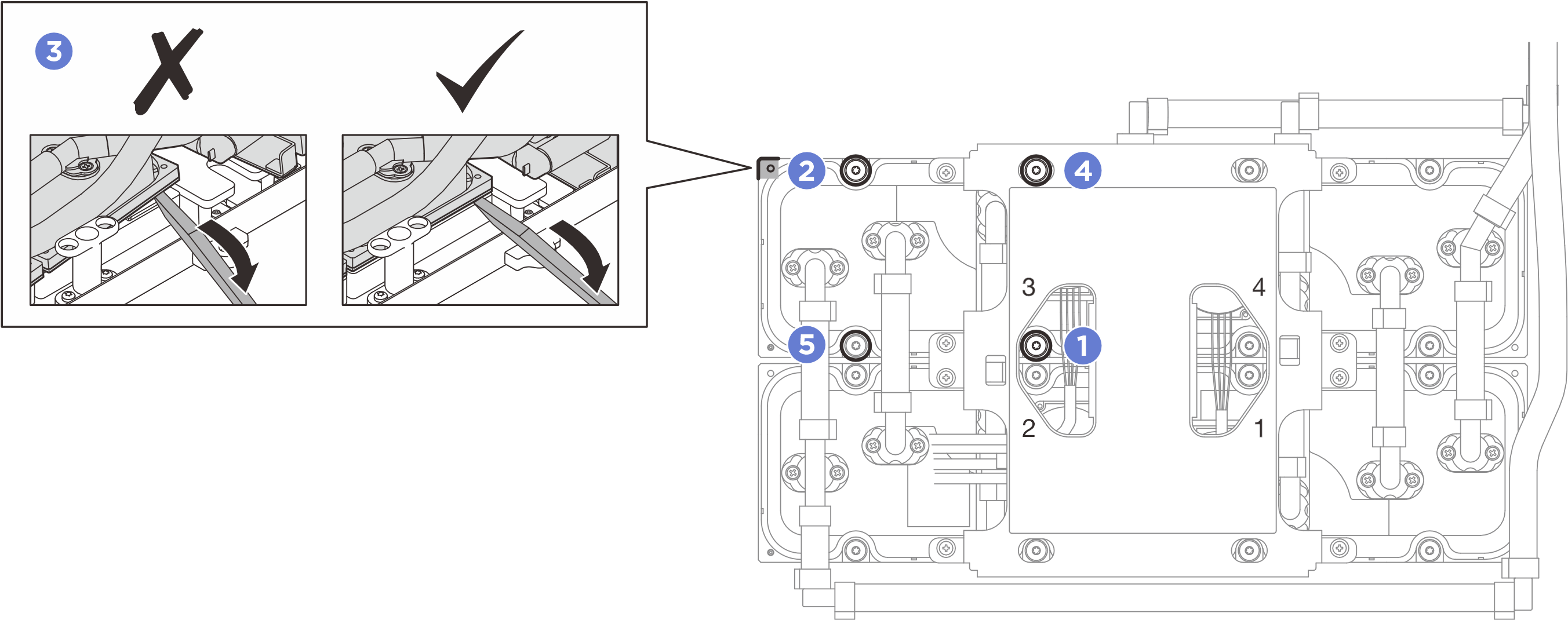

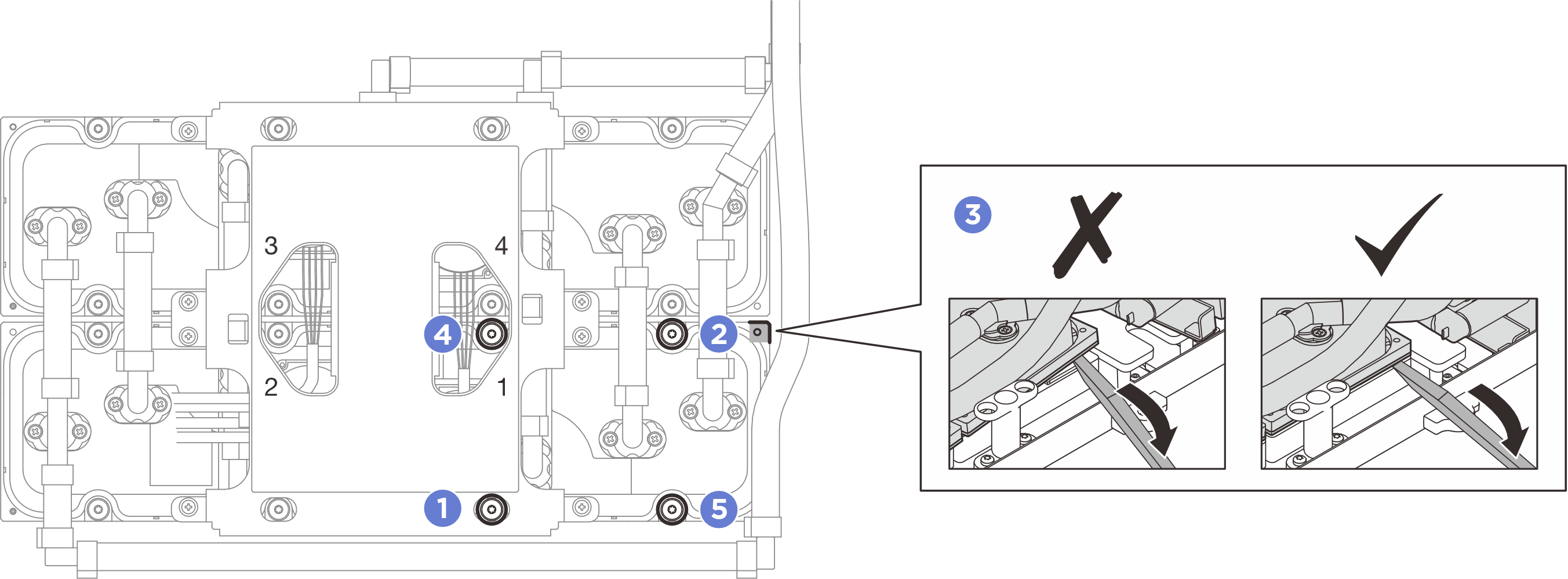

8. Avec un tournevis à tête Torx T15, suivez la séquence (plaque froide 1 → plaque froide 2 → plaque froide 3 → plaque froide 4) pour installer la assemblage de plaque froide.
   Important

   Afin d’éviter tout problème d’origine thermique, assurez-vous de procéder comme suit.
   1. Suivez l’ordre de vis indiqué sur l’étiquette de la plaque froide et serrez les seize vis Torx T15 à 720 degrés.
      Remarque

      Veillez à suivre la séquence d’installation des vis pour empêcher que la plaque froide ne s’incline.
   2. Suivez l’ordre de vis indiqué sur l’étiquette de la plaque froide et répétez l’étape pour serrer complètement les seize vis Torx T15.
      Remarque

      Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,4±0,05 newton-mètres, 3,5±0,5 pouces-livres.

      Figure 7. Installation des vis Torx T15


9. Retirez l’interposeur du châssis. Voir Retrait de l'interposeur.
10. Installez l’Assemblage du GPU-L2A.
    1. Tirez le taquet de l’Ensemble carte GPU SXM5 vers l’extérieur jusqu’à la butée.
    2. Tenez le radiateur par son bord supérieur et tenez l’assemblage de plaque froide par sa poignée de levage ; ensuite, alignez l’Assemblage du GPU-L2A avec les six broches de guidage sur le châssis et placez délicatement l’Assemblage du GPU-L2A dans le châssis.
       Figure 8. Installation du Assemblage du GPU-L2A


11. Acheminez le câble d’alimentation de la Ensemble carte GPU SXM5 à travers le clip de retenue et le guide-câble, et connectez-le à la Ensemble carte GPU SXM5 et au Tableau de distribution GPU SXM5 à l’arrière du châssis.
    Figure 9. Connexion des cordons d’alimentation de l’Ensemble carte GPU SXM5 power cable connection
