安裝 Lenovo Neptune(TM) 液氣熱交換 (L2A) 混合式散熱模組

請依照本節中的指示安裝 Lenovo NeptuneTM 液氣熱交換 (L2A) 混合式散熱模組。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸;然後,從保護袋中取出元件,將它放在防靜電表面上。
注意
請勿觸摸散熱器鰭片。觸摸散熱器鰭片可能會損壞 L2A


確定您已備妥下列所需工具,以便正確更換元件:
  • 1 號十字螺絲起子
  • Torx T15 螺絲起子
  • 酒精清潔布
  • SXM5 PCM 套件
  • SR675 V3 水迴路油灰墊套件
  • SR675 V3 水迴路維護套件
重要
油灰墊/相變材料 (PCM) 更換準則
  • 在更換油灰墊/PCM 之前,請使用酒精清潔布輕輕清潔硬體表面。
  • 小心握住油灰墊/PCM,以免變形。確保沒有任何螺絲孔或開口被油灰墊/PCM 堵塞。
  • 請勿使用過期的油灰墊/PCM。檢查油灰墊/PCM 包裝上的到期日。如果油灰墊/PCM 已過期,請購買新品以正確更換。

程序

  1. 確定 SXM5 GPU 板組件已安裝在GPU 匣中。請參閱安裝 SXM5 GPU 板組件
  2. L2A 上下倒置。
    如果 L2A 已在出貨箱中,請跳至步驟 2c。
    1. 握住散熱器的上緣並握住水冷板組件的上拉把手;然後,將 L2A 放入出貨箱
    2. 出貨箱的上蓋放在 L2A 上面並確保其牢固就位。
    3. 握住出貨箱,小心地將其上下倒置。
    4. 取下出貨箱的底蓋。
    5. 取出塑膠托盤,使水冷板組件的底面朝上。
      圖 1. L2A 上下倒置
      Turning the L2A upside down

      Turning the L2A upside down
  3. 更換水冷板上的 PCM。
    1. 將 PCM 對齊水冷板底部的標記,並將其放到水冷板上;然後,對 PCM 施加壓力並保持三到五秒鐘,直到其牢牢貼附。
    2. 重複上述步驟,更換四個水冷板上的 PCM。
      圖 2. 貼附 PCM
      PCM application
  4. 更換 SXM5 GPU 上的油灰墊。
    1. 將五個油灰墊對齊 GPU VR (1) 和 GPU 上的標記,並將其貼附到 GPU。
    2. 重複上述步驟,更換四個 GPU 上的所有油灰墊。
      圖 3. 貼附油灰墊
      Putty pad application
      1 GPU VR(用油灰墊覆蓋 GPU VR)
  5. L2A 轉至正面朝上。
    1. 將塑膠托盤放在 L2A 上面,將 L2A 固定到位。
    2. 出貨箱的底蓋放在塑膠托盤上面並確保其牢固就位。
    3. 握住出貨箱並小心地將其轉至正面朝上。
    4. 取下出貨箱的上蓋,並使水冷板組件上拉把手朝上。
      圖 4. L2A 轉至正面朝上
      Turning the L2A right-side up

      Turning the L2A right side up
  6. 握住散熱器的上緣並握住水冷板組件的上拉把手,將 L2A出貨箱取出;然後,將 L2A 對齊 SXM5 GPU 板組件上的十六個螺絲孔和 GPU 匣上的兩個導件插腳,輕輕地將 L2A 放到 SXM5 GPU 板組件上。
    圖 5. 安裝L2A
    L2A installation

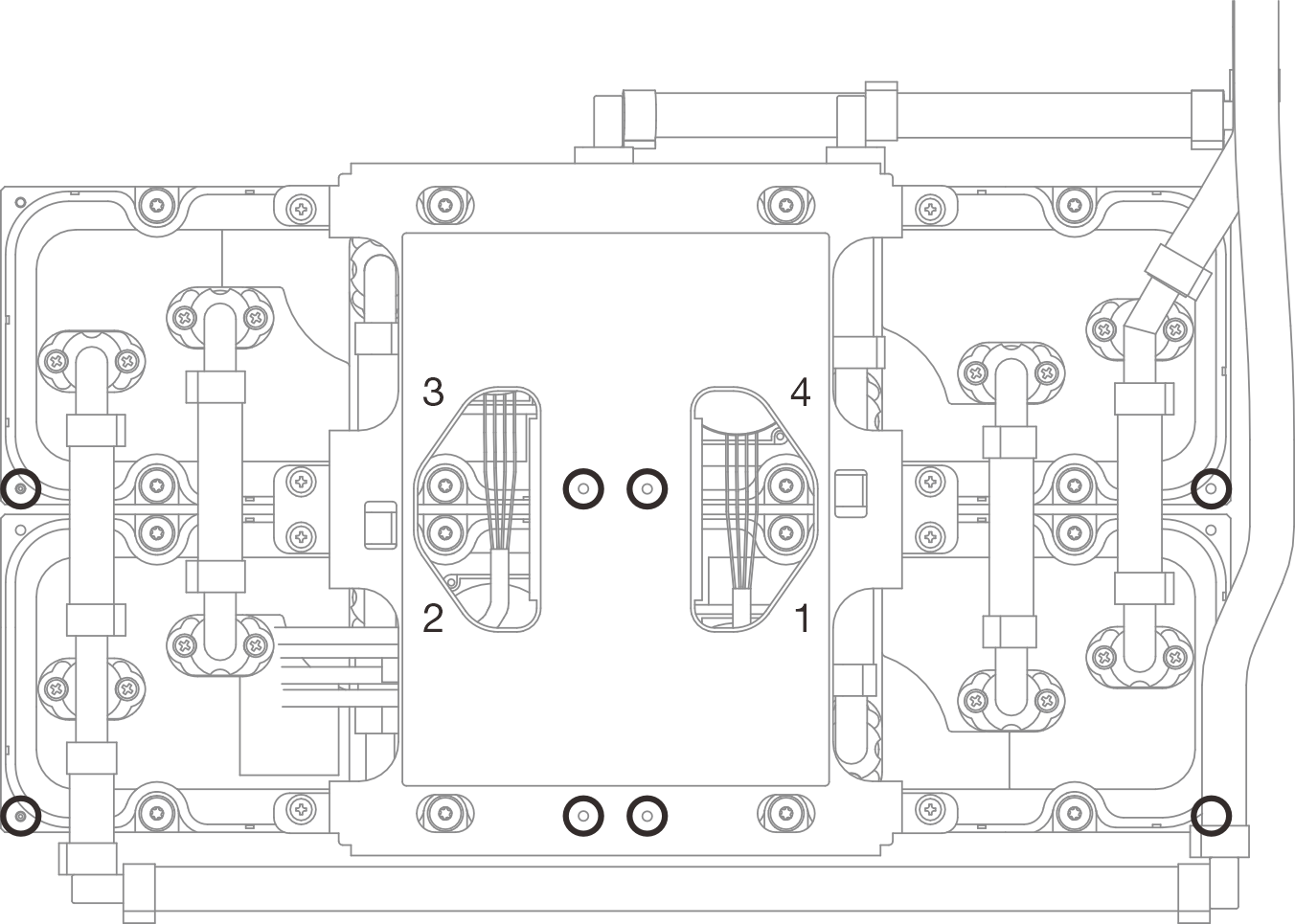

  7. 安裝六個 1 號十字螺絲(M3 x 5 公釐)將散熱器固定到 GPU 匣
    使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。將螺絲完全鬆開或鎖緊所需的扭矩為 0.3±0.03 牛頓米、2.7±0.27 磅吋,供您參考
    圖 6. 安裝 1 號十字螺絲
    Phillips #1 screw installation
    1 散熱器2 水冷板組件

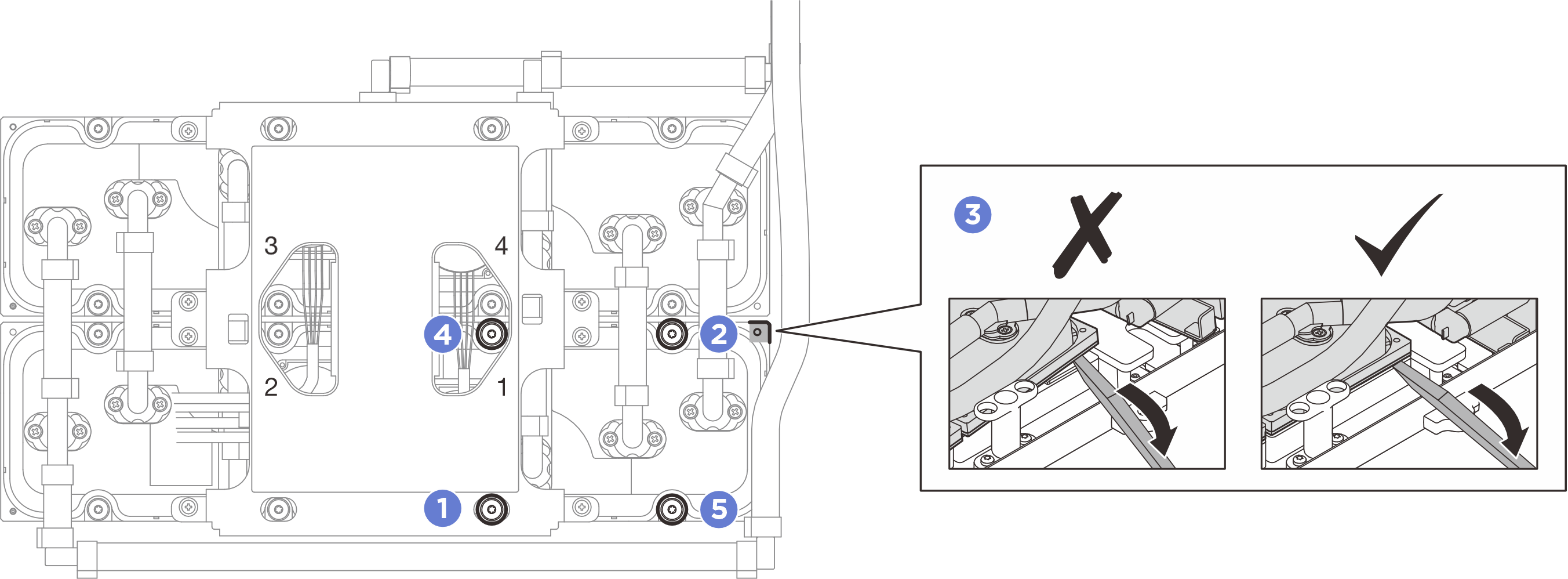

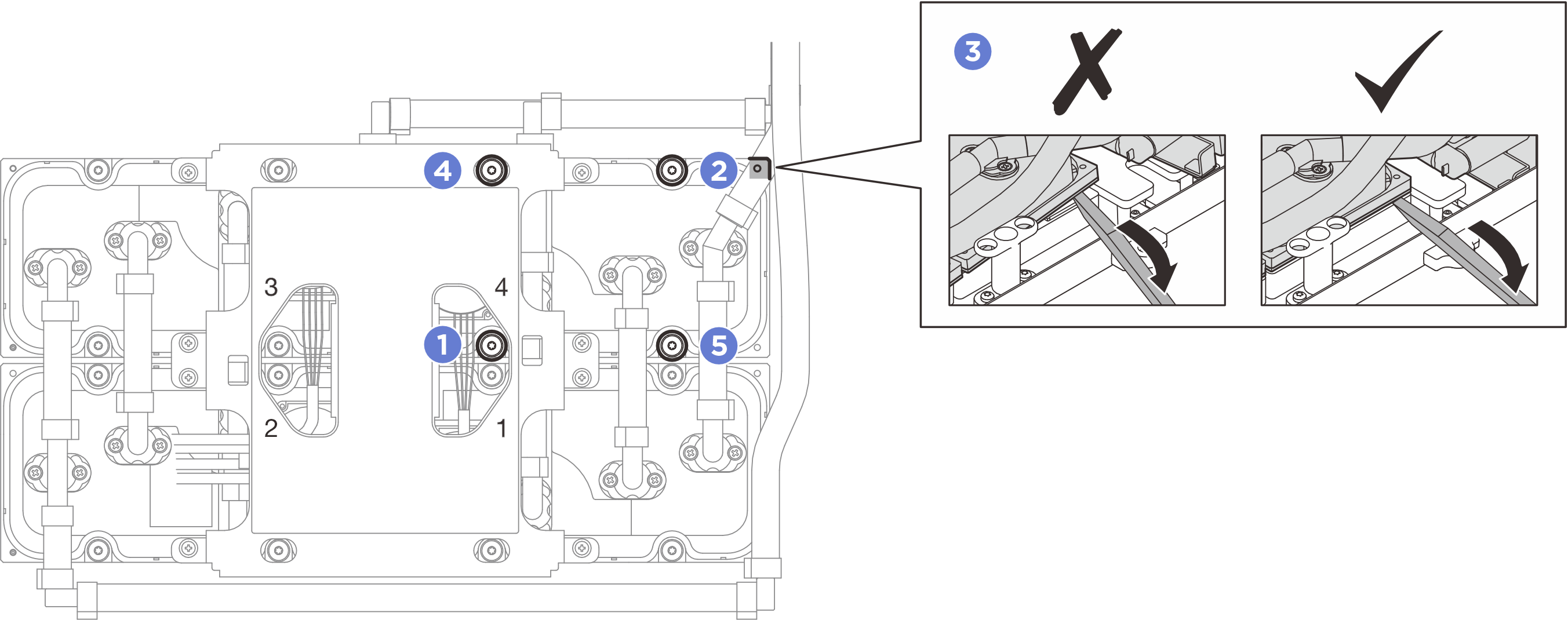

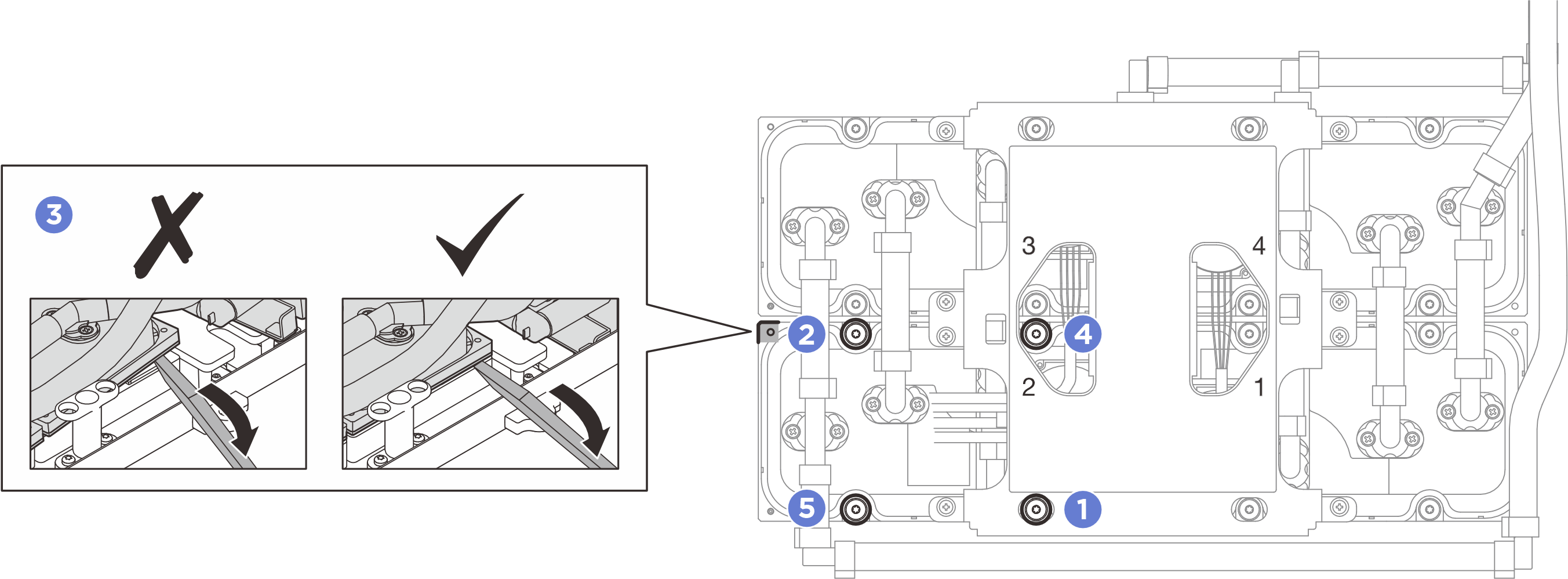

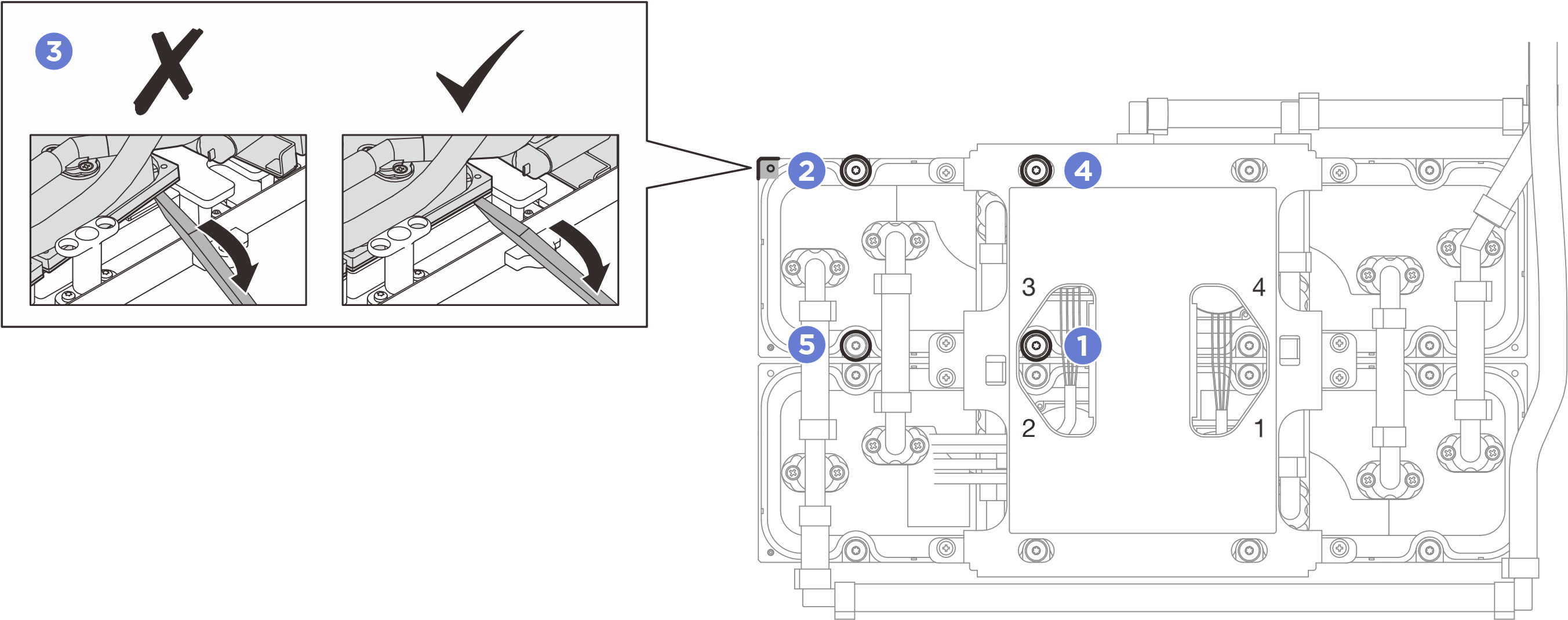

  8. 使用 Torx T15 螺絲起子,依照順序 (水冷板 1 水冷板 2 水冷板 3 水冷板 4) 安裝水冷板組件
    重要
    為了避免可能的散熱問題,請確保完成以下步驟。
    1. 依照水冷板標籤上顯示的安裝順序,將十六顆 Torx T15 螺絲 720 度。
      請務必遵循螺絲安裝順序,以防止水冷板傾斜。
    2. 依照水冷板標籤上顯示的安裝順序,重複將十六顆 Torx T15 螺絲完全鎖緊。
      將螺絲完全鬆開或鎖緊所需的扭矩為 0.4±0.05 牛頓米、3.5±0.5 磅吋,供您參考。
      圖 7. 安裝 Torx T15 螺絲
      Torx T15 screw installation
  9. 從機箱卸下轉插卡。請參閱卸下轉插卡
  10. 安裝 GPU-L2A 組件
    1. SXM5 GPU 板組件閂鎖向外拉,直到停住。
    2. 握住散熱器的上緣並握住水冷板組件的上拉把手;然後,將 GPU-L2A 組件對齊機箱上的六個導件插腳,輕輕地將 GPU-L2A 組件放入機箱中。
      圖 8. 安裝 GPU-L2A 組件
      GPU-L2A 組件 installation
  11. SXM5 GPU 板組件電源線穿過纜線夾和纜線導件,然後將其連接至機箱背面的 SXM5 GPU 板組件SXM5 GPU 電源配送板
    圖 9. SXM5 GPU 板組件電源線連接

    SXM5 GPU 板組件 power cable connection

在您完成之後

  1. 重新安裝轉插卡。請參閱安裝轉插卡
  2. 視配置而定,重新安裝正面 I/O 擴充板支架或正面 I/O 擴充板模組。請參閱安裝正面 I/O 擴充板支架安裝正面 I/O 擴充板模組
  3. 重新安裝前方磁碟機托盤。請參閱安裝前方磁碟機托盤
  4. 視配置而定,重新安裝 CX-7 組件SXM5 PCIe 交換器板. 請參閱安裝 CX-7 組件安裝 SXM5 PCIe 交換器板
  5. 視配置而定,重新安裝 2.5 吋框架或 E3.S 框架組件。請參閱安裝 2.5 吋框架安裝 E3.S 框架組件
  6. 視配置而定,將電源線和信號線重新連接到 2.5 吋硬碟背板或 E3.S 硬碟背板。如需相關資訊,請參閱2.5 吋硬碟背板纜線佈線E3.S 硬碟背板纜線佈線
  7. 視配置而定,重新安裝 2.5 吋熱抽換硬碟和機槽填充板(如果有的話),或 E3.S 熱抽換硬碟和機槽填充板(如果有的話)。請參閱安裝 2.5 吋熱抽換硬碟安裝 E3.S 熱抽換硬碟
  8. 將以下纜線重新連接至主機板組件。
    • 正面 I/O 模組纜線
    • 前方操作面板纜線
  9. 視配置而定,重新安裝正面 PCIe 配接卡或 OSFP 埠卡。請參閱安裝正面 PCIe 配接卡安裝 OSFP 埠卡
  10. 將穿過前方磁碟機托盤右側的纜線平均分成兩束,並用兩個纜線束帶固定。
    圖 10. 使用纜線束帶固定纜線
    Securing cables with cable ties
  11. 重新安裝風扇機盒。請參閱安裝風扇機盒
  12. 重新安裝風扇。請參閱安裝風扇
  13. 完成零件更換請參閱完成零件更換

示範影片

觀看 YouTube 上的程序
