Lenovo Neptune 液体から空気 (L2A) ハイブリッド冷却モジュールの取り付け

Lenovo Neptune 液体から空気 (L2A) ハイブリッド冷却モジュールの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
• コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。

注意

ラジエーターフィンには触れないでください。ラジエーター・フィンに触れると、L2A に損傷を与える場合があります。

注

コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:

• プラス #1 ビット
• Torx T15 ビット
• 手動トルク・ドライバー
• DIMM ツール
• アルコール・クリーニング・パッド
• SXM5 PCM キット
• SR675 V3ウォーター・ループ・パテ・パッド・キット
• SR675 V3ウォーター・ループ・サービス・キット

重要

パテ・パッド/相変化材料 (PCM) の交換ガイドライン

• パテ・パッド/PCM を交換する前に、アルコール・クリーニング・パッドでハードウェアの表面を慎重にクリーニングします。
• 変形しないように、パテ・パッド/PCM を慎重に持ちます。ねじ穴や開口部がパテ・パッド/PCM によってふさがれていないことを確認します。
• 有効期限が切れたパテ・パッド/PCM は使用しないでください。パテ・パッド/PCM パッケージの有効期限を確認します。パテ・パッド/PCM の有効期限が切れている場合は、新しいパテ・パッド/PCM を取得して適切に交換します。

手順

1. SXM5 GPU ボード・アセンブリーが GPU トレイに取り付けられていることを確認します。SXM5 GPU ボード・アセンブリーの取り付けを参照してください。
2. L2A を上下逆さまにします。
   注

   L2A がすでに梱包されている場合は、手順 2c に進みます。
   1. ラジエーターの上端を持って、リフティング・ハンドルを使ってコールド・プレート・アセンブリー を持ち上げたら、L2A を 配送用ボックス に押し下げます。
   2. L2A 上部に 配送用ボックス のトップ・カバーを配置し、完全に装着されていることを確認します。
   3. 配送用ボックス を持って、慎重に裏返します。
   4. 配送箱の底カバーを取り外します。
   5. プラスチック・トレイを取り外し、コールド・プレート・アセンブリー の底部が上を向くようにします。
      図 1. L2A を上下逆さまにする




3. PCM を コールド・プレート に置き換えます。
   1. PCM を コールド・プレート の下部にあるマークに合わせたら、コールド・プレート の上に配置します。その後、PCM に圧力をかけて、しっかり固定されるまで、3 ～ 5 秒押し続けます。
   2. 4 つの コールド・プレート に PCM を置き換えるまで繰り返します。
      重要

      • PCM を交換した後、GPU が通常の動作に戻るまでに短時間のスロットルが予想されます。これは、PCM が交換後に慣らし期間を必要とするためです。
      • GPU PCM とパテ・パッドを交換した後、保守担当者は H100/H200 GPU PCM TIM 溶融手順を実行して、PCM 熱伝導インターフェース材 (TIM) が溶けるまで GPU を監視する必要があります。PCM TIM Melt Procedure for Neptune Water Cooled Servers with Nvidia H100 H200 GPUsを参照してください (トレーニングを受けた技術員のみ)。

      図 2. PCM アプリケーション


4. パテ・パッドを SXM5 GPU に交換します。
   1. 5 つのパテ・パッドを GPU VR (1) および GPU 上のマークに合わせて、GPU に取り付けます。
   2. この手順を繰り返して、4 つの GPU のすべてのパテ・パッドを交換します。
      図 3. パテ・パッドの取り付け



      1 GPU VR (パテ・パッドで GPU VR を覆います)

5. L2A を右側に向けます。
   1. プラスチック・トレイを L2A の上に配置し、L2A を所定の位置に固定します。
   2. 配送用ボックス の下部カバーをプラスチック・トレイの上部に配置し、しっかり固定されていることを確認します。
   3. 配送用ボックス を持ち、慎重に右側を上に向けます。
   4. 配送用の箱のトップ・カバーを取り外し、コールド・プレート・アセンブリー リフティング・ハンドルを上に向けます。
      図 4. L2A を右側に向ける




6. ラジエーターの上端を持ち、リフティング・ハンドルを使い、コールド・プレート・アセンブリー を持ち上げたら、L2A を 配送用ボックス から取り外します。L2A を SXM5 GPU ボード・アセンブリー の 16 のねじ穴と GPU の 2 つのガイド・ピンに合わせ、L2A を慎重に SXM5 GPU ボード・アセンブリー 上に配置します。
   図 5. L2Aの取り付け


7. L2A の 8 つのガイド・ピンがすべて位置合わせされ、GPU の対応するガイド穴に正しくかみ合っていることを目視で確認します。
   図 6. ガイド・ピンの位置と対応するガイド穴


8. 6 本の #1 プラスねじ (M3 x 5 mm) を取り付けて、ラジエーターを GPU トレイ に固定します。
   注

   トルク・ドライバー・セットでねじを締めたり、緩めたりして、適切なトルクに固定します。参考までに、ねじを完全に締める/緩めるために必要なトルクは 0.45+0/- 0.06 ニュートン・メーター、4.0+0/- 0.5 インチ・ポンドです。

   図 7. #1 プラスねじの取り付け



   1 ラジエーター

   2 コールド・プレート・アセンブリー

9. コールド・プレートのねじ (16 本の Torx T15 ねじ) を取り付けます。
   重要

   • このステップでは、必ず手動トルク・ドライバーを使用してください。
   • 温度に関する問題を防ぐために、必ず以下のステップを実行してください。
   • コールド・プレートの傾きを防止するために、コールド・プレート・ラベルに示されているねじの取り付け順序に必ず従ってください。
   • トルク・ドライバー・セットでねじを締めたり、緩めたりして、適切なトルクに固定します。参考までに、ねじを完全に締める/緩めるために必要なトルクは 0.45+0/- 0.06 ニュートン・メーター、4.0+0/- 0.5 インチ・ポンドです。
   1. コールド・プレート 1 の 4 本のねじを締めます。
      1. ねじ 1 を 360 度締めます。
      2. ねじ 2 を押し下げて 360 度締めます。
      3. 図に示されているように、コールド・プレートの円形穴の下のコールド・プレートと GPU の間の隙間に DIMM ツールを挿入します。次に、DIMM ツールをゆっくり押し下げて、ねじ 2 が GPU に正しくかみ合っているかどうかを確認します。
         注

         GPU の損傷を防ぐために、DIMM ツールが円形穴を超えて挿入されていないことを確認してください。
      4. ねじ 3 を 360 度締めます。
      5. ねじ 4 を 360 度締めます。

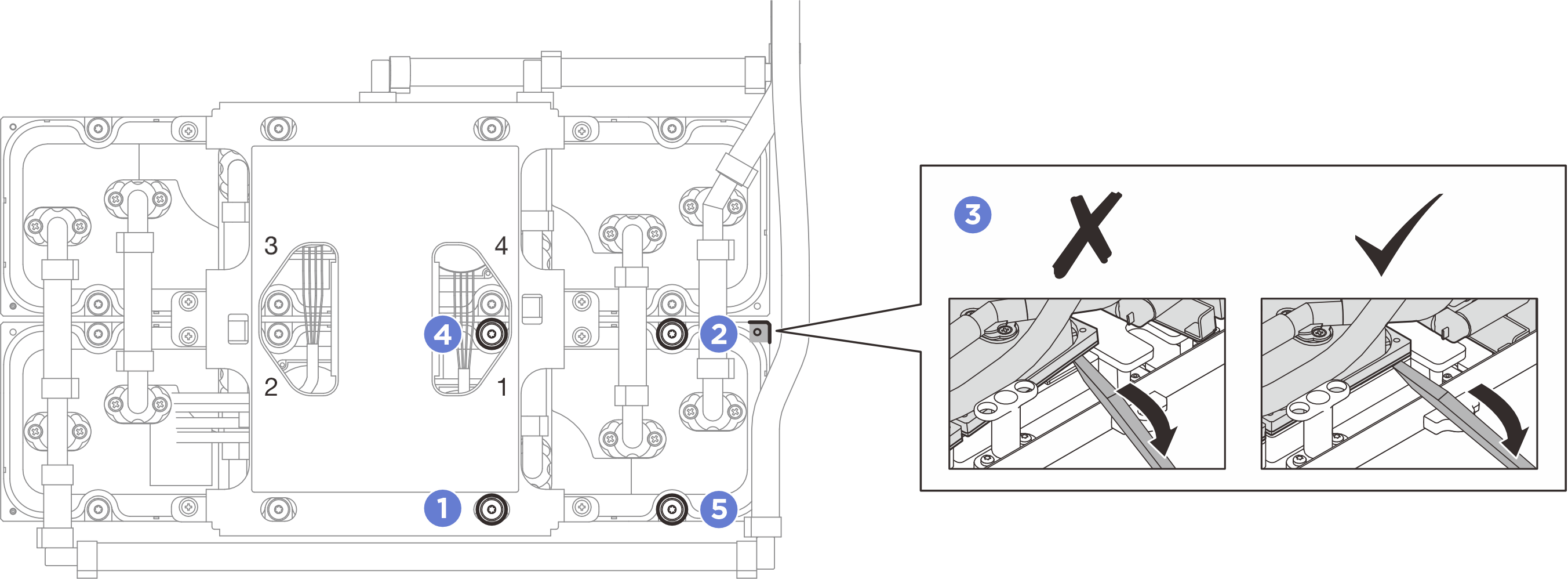

      図 8. コールド・プレート 1 のねじを締める


   2. コールド・プレート 2 の 4 本のねじを締めます。
      1. ねじ 1 を 360 度締めます。
      2. ねじ 2 を押し下げて 360 度締めます。
      3. 図に示されているように、コールド・プレートの円形穴の下のコールド・プレートと GPU の間の隙間に DIMM ツールを挿入します。次に、DIMM ツールをゆっくり押し下げて、ねじ 2 が GPU に正しくかみ合っているかどうかを確認します。
         注

         GPU の損傷を防ぐために、DIMM ツールが円形穴を超えて挿入されていないことを確認してください。
      4. ねじ 3 を 360 度締めます。
      5. ねじ 4 を 360 度締めます。

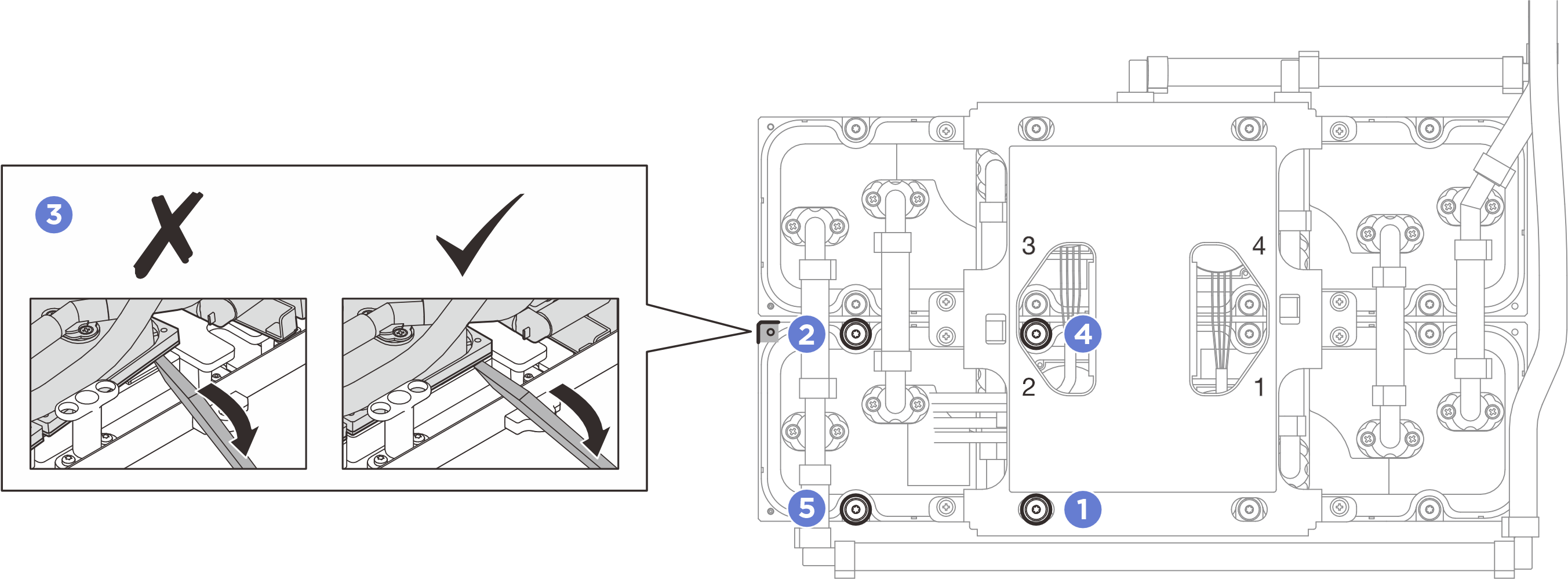

      図 9. コールド・プレート 2 のねじを締める


   3. コールド・プレート 3 の 4 本のねじを締めます。
      1. ねじ 1 を 360 度締めます。
      2. ねじ 2 を押し下げて 360 度締めます。
      3. 図に示されているように、コールド・プレートの円形穴の下のコールド・プレートと GPU の間の隙間に DIMM ツールを挿入します。次に、DIMM ツールをゆっくり押し下げて、ねじ 2 が GPU に正しくかみ合っているかどうかを確認します。
         注

         GPU の損傷を防ぐために、DIMM ツールが円形穴を超えて挿入されていないことを確認してください。
      4. ねじ 3 を 360 度締めます。
      5. ねじ 4 を 360 度締めます。
      図 10. コールド・プレート 3 のねじを締める


   4. コールド・プレート 4 の 4 本のねじを締めます。
      1. ねじ 1 を 360 度締めます。
      2. ねじ 2 を押し下げて 360 度締めます。
      3. 図に示されているように、コールド・プレートの円形穴の下のコールド・プレートと GPU の間の隙間に DIMM ツールを挿入します。次に、DIMM ツールをゆっくり押し下げて、ねじ 2 が GPU に正しくかみ合っているかどうかを確認します。
         注

         GPU の損傷を防ぐために、DIMM ツールが円形穴を超えて挿入されていないことを確認してください。
      4. ねじ 3 を 360 度締めます。
      5. ねじ 4 を 360 度締めます。
      図 11. コールド・プレート 4 のねじを締める


   5. ねじの取り付け順序 (ねじ 1 > 2 > 3 > 4) に従い、コールド・プレート 1 の 4 本のねじをそれぞれ 360 度締めます。この手順を繰り返して、すべてのねじが完全に固定されていることを確認します。
   6. ねじの取り付け順序 (ねじ 1 > 2 > 3 > 4) に従い、コールド・プレート 2 の 4 本のねじをそれぞれ 360 度締めます。この手順を繰り返して、すべてのねじが完全に固定されていることを確認します。
   7. ねじの取り付け順序 (ねじ 1 > 2 > 3 > 4) に従い、コールド・プレート 3 の 4 本のねじをそれぞれ 360 度締めます。この手順を繰り返して、すべてのねじが完全に固定されていることを確認します。
   8. ねじの取り付け順序 (ねじ 1 > 2 > 3 > 4) に従い、コールド・プレート 4 の 4 本のねじをそれぞれ 360 度締めます。この手順を繰り返して、すべてのねじが完全に固定されていることを確認します。
   9. 16 本のねじをすべて締め直し、完全に締まったことを確認します。

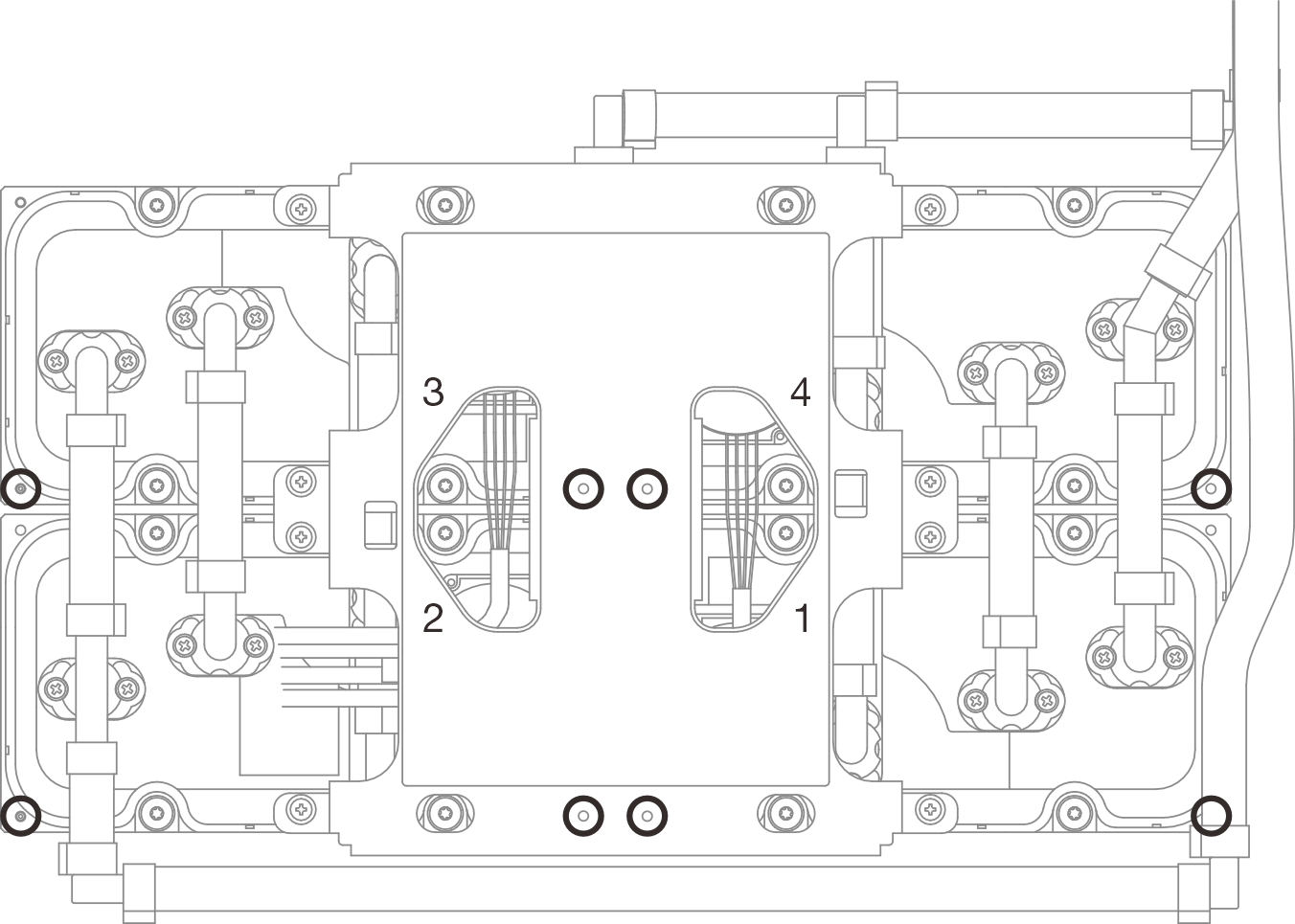

      図 12. Torx T15 ねじの取り付け


10. シャーシから変換コネクター・カードを取り外します。「変換コネクター・カードの取り外し」を参照してください。
11. GPU-L2A アセンブリーを取り付けます。
    1. SXM5 GPU ボード・アセンブリーラッチを、止まるまで外側に引き出します。
    2. 上端をつかんでラジエーターを持ち、リフティング・ハンドルを使って、コールド・プレート・アセンブリー を持ちます。GPU-L2A アセンブリー をシャーシ上の 6 つのガイド・ピンに合わせ、慎重に、GPU-L2A アセンブリー をシャーシに配置します。
       図 13. GPU-L2A アセンブリーの取り付け


12. SXM5 GPU ボード・アセンブリー電源ケーブルをケーブル・クリップおよびケーブル・ガイドを通して配線し、そしてシャーシ背面の SXM5 GPU ボード・アセンブリーとSXM5 GPU 分電盤に接続します。
    図 14. SXM5 GPU ボード・アセンブリー電源ケーブルの接続
