Установка воздушно-жидкостного (L2A) гибридного модуля охлаждения Lenovo Neptune

В этом разделе приведены инструкции по установке воздушно-жидкостного (L2A) гибридного модуля охлаждения Lenovo Neptune. Эта процедура должна выполняться квалифицированным специалистом.

Об этой задаче

Внимание
ОСТОРОЖНО
Не касайтесь ребер радиатор. Прикосновение к ребрам радиатор может привести к повреждению L2A.


Прим.
Убедитесь в наличии всех необходимых инструментов для правильной замены компонента, перечисленных ниже:
  • Крестообразная насадка № 1
  • Бита Torx T15
  • Ручная динамометрическая отвертка
  • Инструмент DIMM
  • Спиртовая салфетка
  • Комплект PCM SXM5
  • Комплект подкладок-адаптеров водяного контура SR675 V3
  • Комплект для обслуживания водяного контура SR675 V3
Важное замечание
Инструкции по замене подкладки-адаптера/материала с изменяемым фазовым состоянием (PCM)
  • Перед заменой подкладки-адаптера/PCM аккуратно очистите поверхность оборудования спиртовой салфеткой.
  • Аккуратно держите подкладку-адаптер/PCM, чтобы избежать деформации. Убедитесь, что ни одно резьбовое или обычное отверстие не заблокировано подкладкой-адаптером/PCM.
  • Не используйте подкладку-адаптер/PCM с истекшим сроком годности. Проверьте срок годности на упаковке подкладки-адаптера/PCM. Если срок годности подкладки-адаптера/PCM истек, приобретите новую подкладку-адаптер/PCM для правильной замены.

Процедура

  1. Не забудьте установить Блок платы графического процессора SXM5 в Лоток графического процессора. См. раздел Установка блока платы графического процессора SXM5.
  2. Переверните L2A.
    Прим.
    Если L2A уже находится в коробке для транспортировки, перейдите к шагу 2c.
    1. Удерживая радиатор за верхний край, а компонент «блок платы охлаждения» — за подъемную ручку, поместите L2A в компонент «коробка для транспортировки».
    2. Поместите верхний кожух компонента «коробка для транспортировки» наверх L2A и убедитесь, что он надежно зафиксирован.
    3. Удерживая компонент коробка для транспортировки, аккуратно переверните его.
    4. Снимите нижний кожух коробки для транспортировки.
    5. Снимите пластиковый лоток, нижняя часть компонента «блок платы охлаждения» должна быть обращена вверх.
      Рис. 1. Переворачивание L2A
      Turning the L2A upside down

      Turning the L2A upside down
  3. Замените PCM на компоненты «платы охлаждения».
    1. Совместите материал PCM с маркировкой в нижней части компонента «плата охлаждения» и поместите его на компонент «плата охлаждения»; затем надавите на материал PCM и удерживайте его в течение трех-пяти секунд, пока он не будет прочно прикреплен.
    2. Повторите действия для замены PCM на четырех компонентах «платы охлаждения».
      Внимание
      • После замены PCM ожидается кратковременное снижение производительности, прежде чем графический процессор вернется к нормальной работе. Это связано с тем, что после замены PCM требуется обкатка.
      • После замены PCM графического процессора и подкладок-адаптеров специалистам по обслуживанию необходимо выполнить процедуру плавления теплопроводящего материала PCM графического процессора H100/H200 для контроля состояния графического процессора до тех пор, пока теплопроводящий материал PCM не расплавится. См. раздел PCM TIM Melt Procedure for Neptune Water Cooled Servers with Nvidia H100 H200 GPUs (только для квалифицированных специалистов).
      Рис. 2. Установка PCM
      PCM application
  4. Замените подкладки-адаптеры на графических процессорах SXM5.
    1. Совместите пять подкладок-адаптеров с графическим процессором VR (1) и маркировкой на графическом процессоре, затем прикрепите их к графическому процессору.
    2. Повторите эти действия, чтобы заменить все подкладки-адаптеры на четырех графических процессорах.
      Рис. 3. Установка подкладок-адаптеров
      Putty pad application
      1 Графический процессор VR (накройте графический процессор VR подкладкой-адаптером)
  5. Переверните L2A правой стороной вверх.
    1. Поместите пластиковый лоток наверх L2A, чтобы зафиксировать L2A на месте.
    2. Поместите нижний кожух компонента «коробка для транспортировки» наверх пластикового лотка и убедитесь, что он надежно зафиксирован.
    3. Удерживая компонент «коробка для транспортировки», осторожно переверните его правой стороной вверх.
    4. Снимите верхний кожух коробки для транспортировки, подъемная ручка компонента «блок платы охлаждения» должна была обращена вверх.
      Рис. 4. Поворот L2A правой стороной вверх
      Turning the L2A right-side up

      Turning the L2A right side up
  6. Удерживая радиатор за верхний край и удерживая компонент «блок платы охлаждения» за подъемную ручку, извлеките L2A из компонента «коробка для транспортировки»; затем совместите L2A с шестнадцатью отверстиями для винтов на компоненте «Блок платы графического процессора SXM5» и двумя направляющими штырьками на лотке графического процессора и аккуратно поместите L2A в Блок платы графического процессора SXM5.
    Рис. 5. Установка компонента «L2A»
    L2A installation
  7. Убедитесь, что все восемь направляющих штырьков на L2A совмещены и правильно входят в зацепление с соответствующими направляющими отверстиями на графических процессорах.
    Рис. 6. Расположение направляющих штырьков и соответствующих направляющих отверстий

  8. Установите шесть винтов с крестообразным шлицем №1 (M3 x 5 мм), чтобы зафиксировать радиатор на компоненте «Лоток графического процессора».
    Прим.
    Ослабьте или затяните винты с помощью динамометрической отвертки с соответствующим моментом затяжки. Для справки: крутящий момент полного ослабления или затяжки винтов составляет 0,45+0/- 0,06 Нм или 4,0+0/- 0,5 дюйм-фунта.

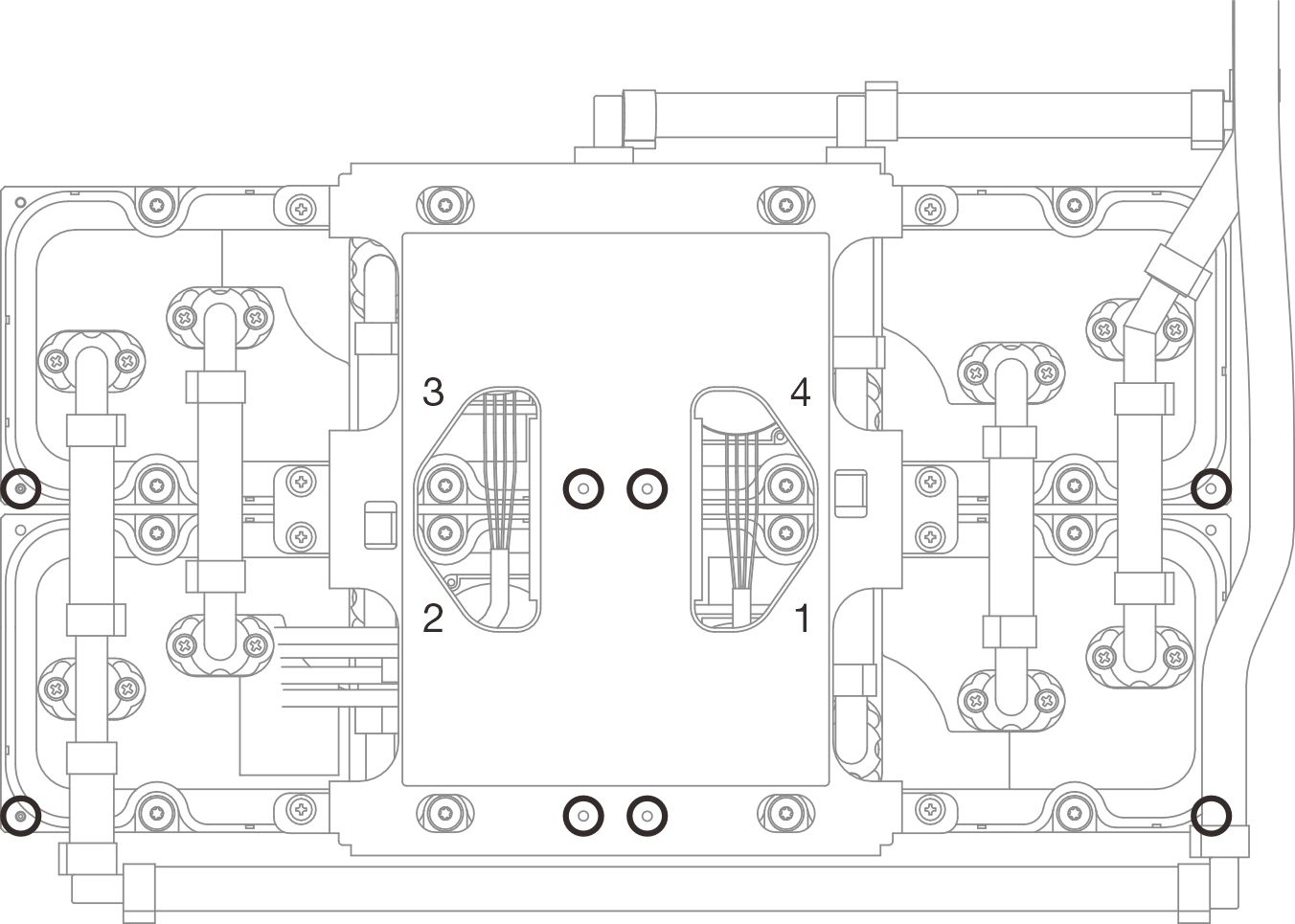

    Рис. 7. Установка винтов с крестообразным шлицем №1
    Phillips #1 screw installation
    1 Радиатор2 Блок платы охлаждения
  9. Установите винты платы охлаждения (шестнадцать винтов Torx T15).
    Важное замечание
    • На этом шаге следует использовать ручную динамометрическую отвертку.
    • Во избежание возможных проблем с перегревом выполните следующие действия.
    • Во избежание опрокидывания платы охлаждения необходимо соблюдать последовательность установки винтов, указанную на этикетке платы.
    • Ослабьте или затяните винты с помощью динамометрической отвертки с соответствующим моментом затяжки. Для справки: крутящий момент полного ослабления или затяжки винтов составляет 0,45+0/- 0,06 Нм или 4,0+0/- 0,5 дюйм-фунта.
    1. Закрутите четыре винта на плате охлаждения 1.
      1. Закрутите винт 1 на 360 градусов.
      2. Прижмите винт 2 и закрутите его на 360 градусов.
      3. Вставьте инструмент DIMM в зазор между платой охлаждения и графическим процессором под круглым отверстием на плате охлаждения, как показано на рисунке. Затем аккуратно нажмите на инструмент DIMM, чтобы проверить, правильно ли винт 2 закреплен на графическом процессоре.
        Прим.
        Убедитесь, что инструмент DIMM не вставлен за пределы круглого отверстия во избежание повреждения графического процессора.
      4. Закрутите винт 3 на 360 градусов.
      5. Закрутите винт 4 на 360 градусов.

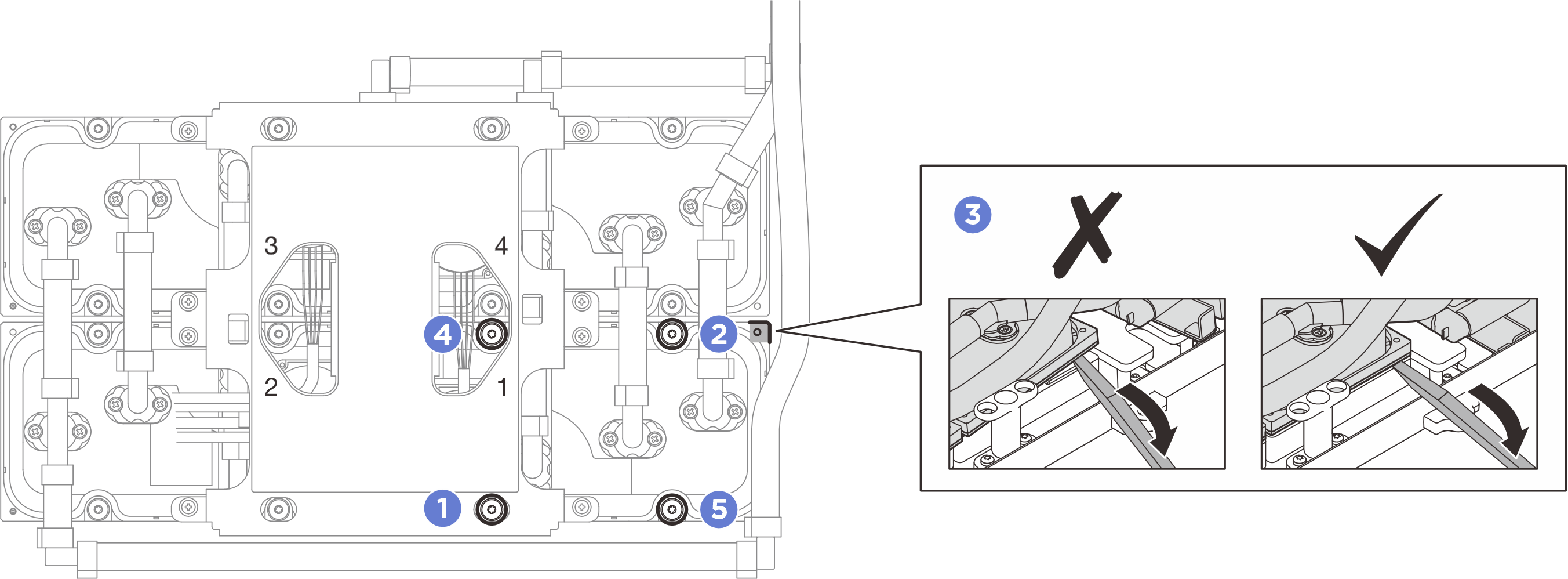

      Рис. 8. Установка винтов на плате охлаждения 1
      Fastening the screws on the cold plate 1
    2. Закрутите четыре винта на плате охлаждения 2.
      1. Закрутите винт 1 на 360 градусов.
      2. Прижмите винт 2 и закрутите его на 360 градусов.
      3. Вставьте инструмент DIMM в зазор между платой охлаждения и графическим процессором под круглым отверстием на плате охлаждения, как показано на рисунке. Затем аккуратно нажмите на инструмент DIMM, чтобы проверить, правильно ли винт 2 закреплен на графическом процессоре.
        Прим.
        Убедитесь, что инструмент DIMM не вставлен за пределы круглого отверстия во избежание повреждения графического процессора.
      4. Закрутите винт 3 на 360 градусов.
      5. Закрутите винт 4 на 360 градусов.

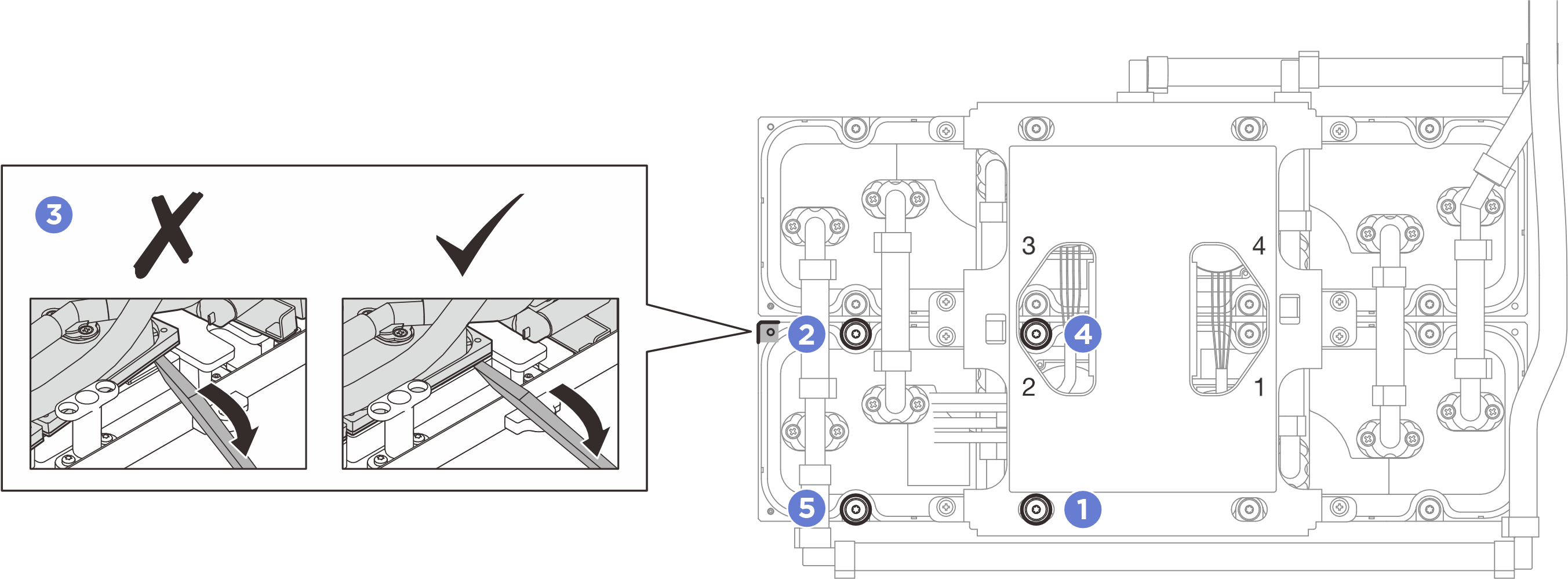

      Рис. 9. Установка винтов на плате охлаждения 2
      Fastening the screws on the cold plate 2
    3. Закрутите четыре винта на плате охлаждения 3.
      1. Закрутите винт 1 на 360 градусов.
      2. Прижмите винт 2 и закрутите его на 360 градусов.
      3. Вставьте инструмент DIMM в зазор между платой охлаждения и графическим процессором под круглым отверстием на плате охлаждения, как показано на рисунке. Затем аккуратно нажмите на инструмент DIMM, чтобы проверить, правильно ли винт 2 закреплен на графическом процессоре.
        Прим.
        Убедитесь, что инструмент DIMM не вставлен за пределы круглого отверстия во избежание повреждения графического процессора.
      4. Закрутите винт 3 на 360 градусов.
      5. Закрутите винт 4 на 360 градусов.

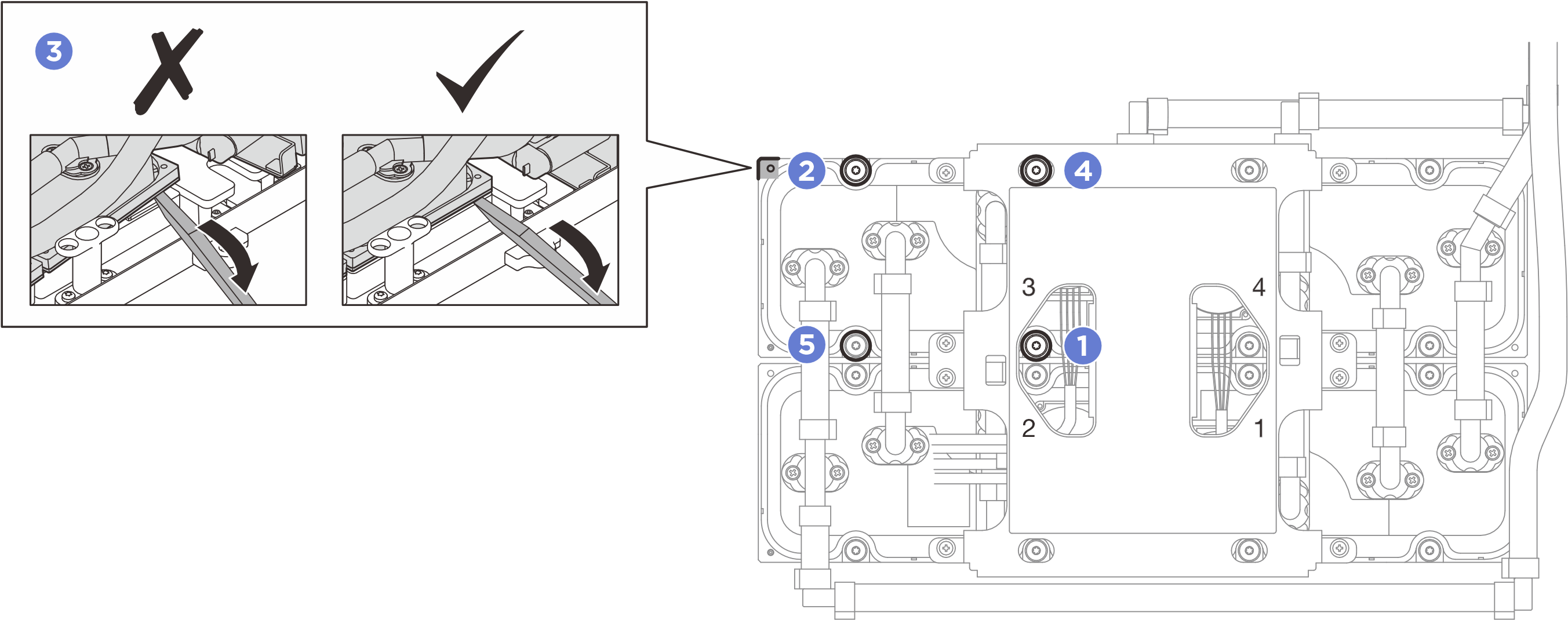

      Рис. 10. Установка винтов на плате охлаждения 3
      Fastening the screws on the cold plate 3
    4. Закрутите четыре винта на плате охлаждения 4.
      1. Закрутите винт 1 на 360 градусов.
      2. Прижмите винт 2 и закрутите его на 360 градусов.
      3. Вставьте инструмент DIMM в зазор между платой охлаждения и графическим процессором под круглым отверстием на плате охлаждения, как показано на рисунке. Затем аккуратно нажмите на инструмент DIMM, чтобы проверить, правильно ли винт 2 закреплен на графическом процессоре.
        Прим.
        Убедитесь, что инструмент DIMM не вставлен за пределы круглого отверстия во избежание повреждения графического процессора.
      4. Закрутите винт 3 на 360 градусов.
      5. Закрутите винт 4 на 360 градусов.

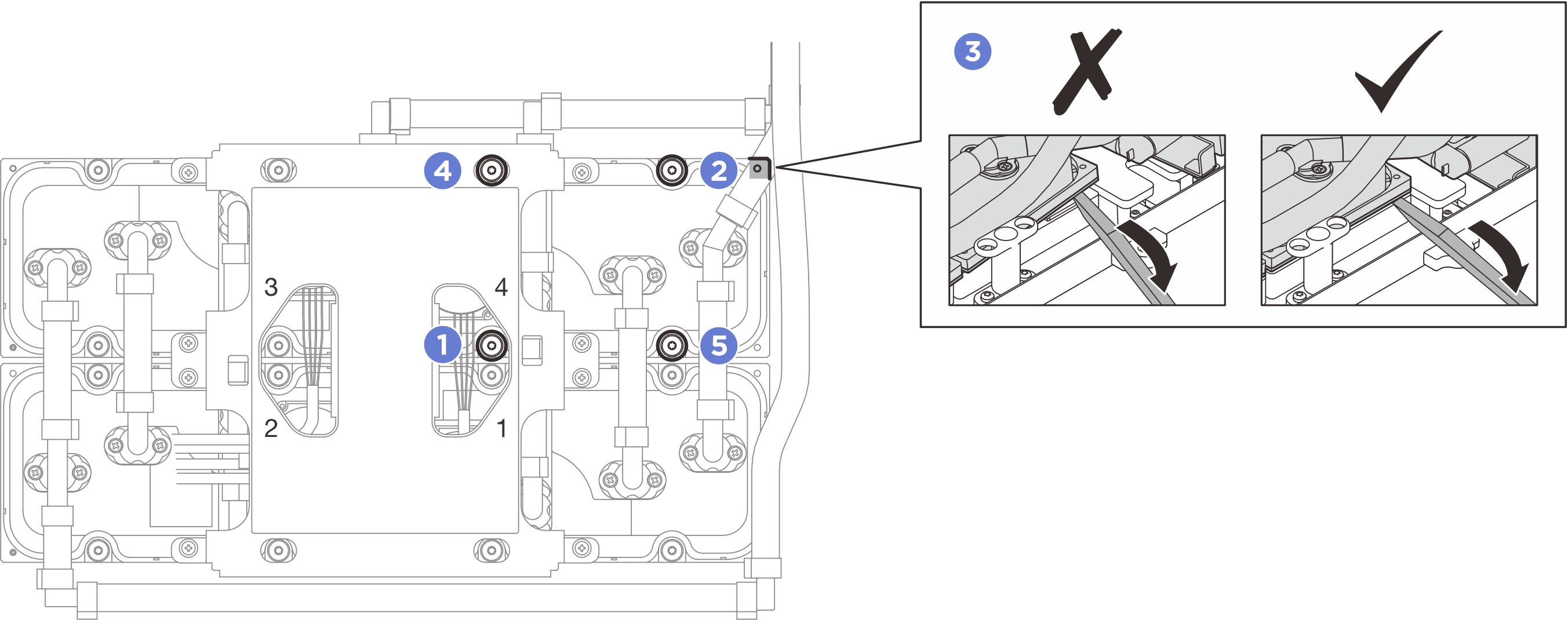

      Рис. 11. Установка винтов на плате охлаждения 4
      Fastening the screws on the cold plate 4
    5. Соблюдайте последовательность установки винтов (винты 1 > 2 > 3 > 4) и затяните каждый из четырех винтов на плате охлаждения 1 на 360 градусов. Повторите эти действия, чтобы убедиться, что все винты полностью затянуты.
    6. Соблюдайте последовательность установки винтов (винты 1 > 2 > 3 > 4) и затяните каждый из четырех винтов на плате охлаждения 2 на 360 градусов. Повторите эти действия, чтобы убедиться, что все винты полностью затянуты.
    7. Соблюдайте последовательность установки винтов (винты 1 > 2 > 3 > 4) и затяните каждый из четырех винтов на плате охлаждения 3 на 360 градусов. Повторите эти действия, чтобы убедиться, что все винты полностью затянуты.
    8. Соблюдайте последовательность установки винтов (винты 1 > 2 > 3 > 4) и затяните каждый из четырех винтов на плате охлаждения 4 на 360 градусов. Повторите эти действия, чтобы убедиться, что все винты полностью затянуты.
    9. Затяните все шестнадцать винтов повторно, чтобы убедиться, что они полностью затянуты.
      Рис. 12. Установка винтов Torx T15
      Torx T15 screw installation
  10. Снимите карту Interposer с рамы. См. раздел Снятие карты Interposer.
  11. Установите Блока GPU-L2A.
    1. Потяните защелку Блок платы графического процессора SXM5 в направлении наружу до упора.
    2. Удерживая радиатор за верхний край и удерживая компонент «блок платы охлаждения» за подъемную ручку, совместите Блока GPU-L2A с шестью направляющими штырьками на раме и аккуратно поместите Блока GPU-L2A в раму.
      Рис. 13. Установка компонента «Блока GPU-L2A»
      Блока GPU-L2A installation
  12. Проложите кабель питания Блок платы графического процессора SXM5 через кабельный зажим и кабельную направляющую, затем подключите его к Блок платы графического процессора SXM5 и Плата распределения питания графического процессора SXM5 с задней стороны рамы.
    Рис. 14. Подключение кабелей питания компонента «Блок платы графического процессора SXM5»

    Блок платы графического процессора SXM5 power cable connection

После завершения

  1. Установите карту Interposer. См. раздел Установка карты Interposer.
  2. В зависимости от конфигурации установите держатель передней платы расширения ввода-вывода или модуль передней платы расширения ввода-вывода. См. раздел Установка держателя передней платы расширения ввода-вывода или Установка модуля передней платы расширения ввода-вывода.
  3. Установите передний лоток для дисков. См. раздел Установка переднего лотка для дисков.
  4. В зависимости от конфигурации установите компонент «Блок CX-7» или «Плата коммутатора PCIe SXM5». См. раздел Установка блока CX-7 или Установка платы коммутатора PCIe SXM5.
  5. В зависимости от конфигурации установите отсек для 2,5-дюймовых дисков или блок отсека для дисков E3.S. См. раздел Установка отсека для 2,5-дюймовый дисков или Установка блока отсека для дисков E3.S.
  6. В зависимости от конфигурации подключите кабели питания и сигнальные кабели к объединительной панели для 2,5-дюймовых дисков или объединительной панели для дисков E3.S. Дополнительные сведения см. в разделе Прокладка кабелей объединительной панели для 2,5-дюймовых дисков или Прокладка кабелей объединительной панели для дисков E3.S.
  7. В зависимости от конфигурации установите 2,5-дюймовые оперативно заменяемые диски и заглушки отсеков для дисков (если есть) или оперативно заменяемые диски E3.S и заглушки отсеков для дисков (если есть). См. раздел Установка 2,5-дюймового оперативно заменяемого диска или Установка оперативно заменяемого диска E3.S.
  8. Подключите следующие кабели к блоку материнской платы.
    • Кабели переднего модуля ввода-вывода
    • Кабель передней панели оператора
  9. В зависимости от конфигурации установите передние адаптеры PCIe или компонент «Карта порта OSFP». См. раздел Установка переднего адаптера PCIe или Установка карты порта OSFP.
  10. Поровну разделите кабели, проходящие через правую сторону переднего лотка для дисков, на два пучка и закрепите их двумя кабельными стяжками.
    Рис. 15. Крепление кабелей кабельными стяжками
    Securing cables with cable ties
  11. Установите на место отсек вентиляторов. См. Установка отсека вентиляторов.
  12. Установите на место вентиляторы. См. раздел Установка вентилятора.
  13. Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
