Instalar a placa de E/S do sistema

Siga as instruções nesta seção para instalar a placa de E/S do sistema.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Segure a placa de E/S do sistema em um ângulo e insira-a na gaiola FIO/PCI.
  2. Abaixe a placa de E/S do sistema; em seguida, alinhe os entalhes na placa de E/S do sistema com os retentores, conforme ilustrado.
  3. Conecte o cabo à placa de E/S do sistema.
  4. Aperte os quatro parafusos para prender a placa de E/S do sistema e o cabo.

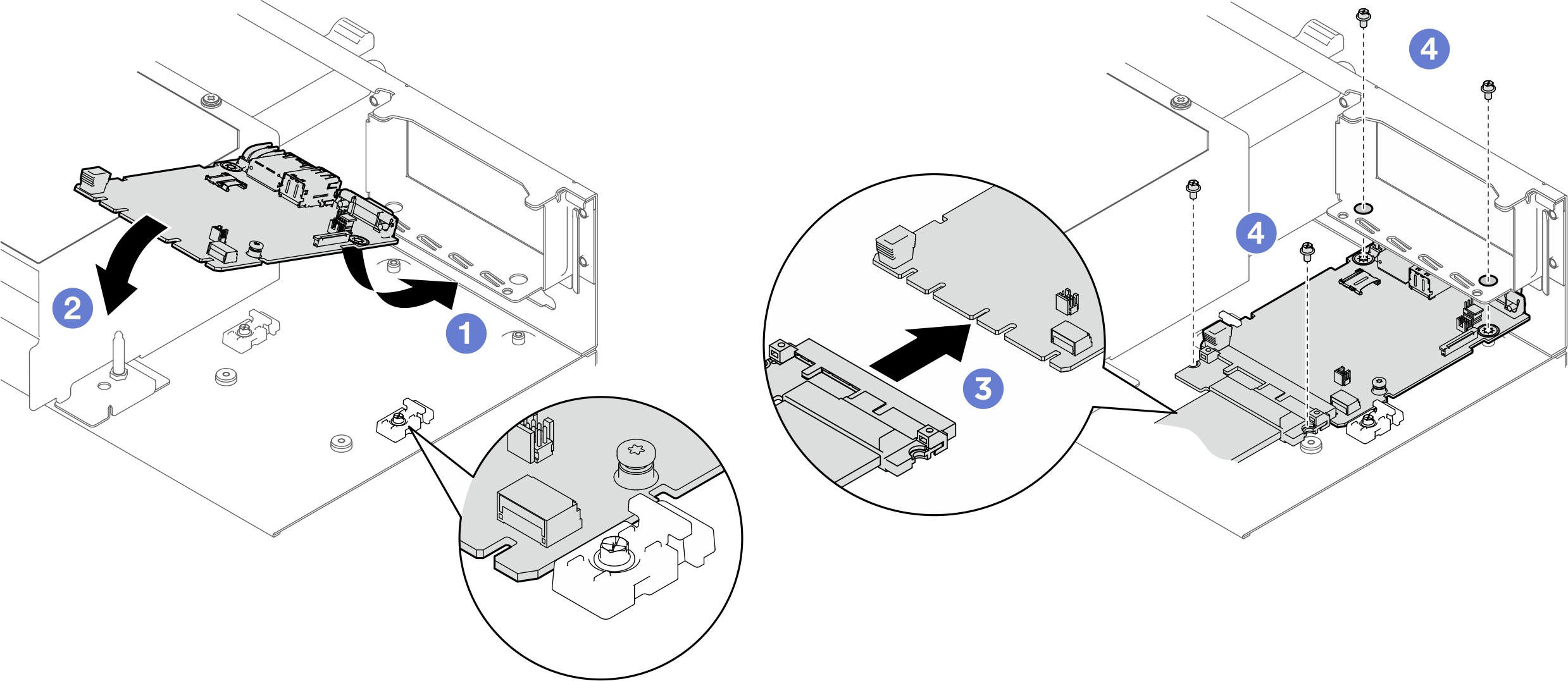

    Figura 1. Instalando a placa de E/S do sistema
    Installing system I/O board

Depois de concluir

  1. Se aplicável, reinstale o conjunto de placa riser PCIe 2. Consulte Instalar um conjunto de placa riser PCIe.
  2. Empurre o suporte do sistema totalmente para dentro do chassi.
    1. Levante as duas travas de bloqueio nos dois lados do suporte.
    2. Deslize o suporte para o chassi.
    3. Empurre o suporte totalmente para dentro do chassi.
    4. Gire as duas alavancas de liberação até que se travem no lugar.
    Figura 2. Instalação do suporte do sistema
    System shuttle installation

    System shuttle installation
  3. Reconecte os cabos de alimentação e quaisquer cabos que tenham sido removidos.
  4. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.
  5. Atualize o firmware FPGA XCC/UEFI/LXPM/SCM. Consulte Atualizar o firmware
  6. Restaure a configuração do servidor. Consulte Restaurar a configuração do servidor.
  7. Reinstale a chave FoD.
  8. Como opção, ative a inicialização segura. Consulte Habilitar Inicialização Segura do UEFI.
  • Ocultar/observar TPM
    O TPM é ativado por padrão para criptografar a transferência de dados para a operação do sistema. Você também pode desativar o TPM usando a Unified Extensible Firmware Interface (UEFI) ou Lenovo XClarity Essentials OneCLI.
  • Atualizar o firmware do TPM
    É possível desativar o firmware do TPM usando Lenovo XClarity Essentials OneCLI.
  • Habilitar Inicialização Segura do UEFI
    Como alternativa, é possível habilitar a Inicialização Segura do UEFI.
