ติดตั้งแผงระบบ I/O

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผง I/O ระบบ

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. จับแผง I/O ระบบให้เอียงทำมุมและเสียบเข้ากับตัวครอบ FIO/PCI
  2. วางแผง I/O ระบบ จากนั้นจัดตำแหน่งร่องบนแผง I/O ระบบให้ตรงกับตัวยึดตามภาพ
  3. เชื่อมต่อสายเข้ากับแผง I/O ระบบ
  4. ขันสกรูสี่ตัวให้แน่นเพื่อยึดแผง I/O ระบบและสาย

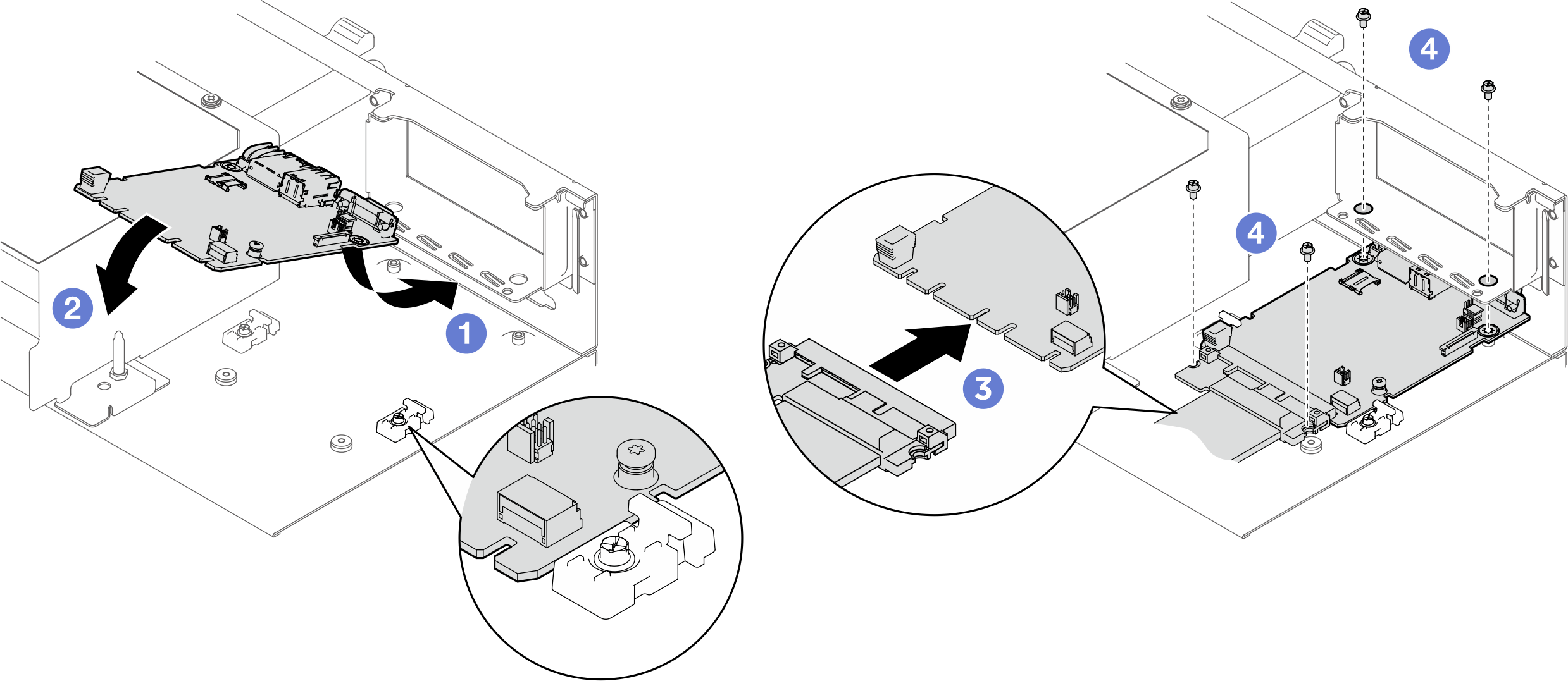

    รูปที่ 1. การติดตั้งแผง I/O ระบบ
    Installing system I/O board

หลังจากดำเนินการเสร็จ

  1. หากเป็นไปได้ ให้ติดตั้งส่วนประกอบตัวยก PCIe 2 กลับเข้าที่ โปรดดู ติดตั้งส่วนประกอบตัวยก PCIe
  2. ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
    1. ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
    2. เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
    3. ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
    4. หมุนคันปลดสองตัวจนกว่าจะลงล็อค

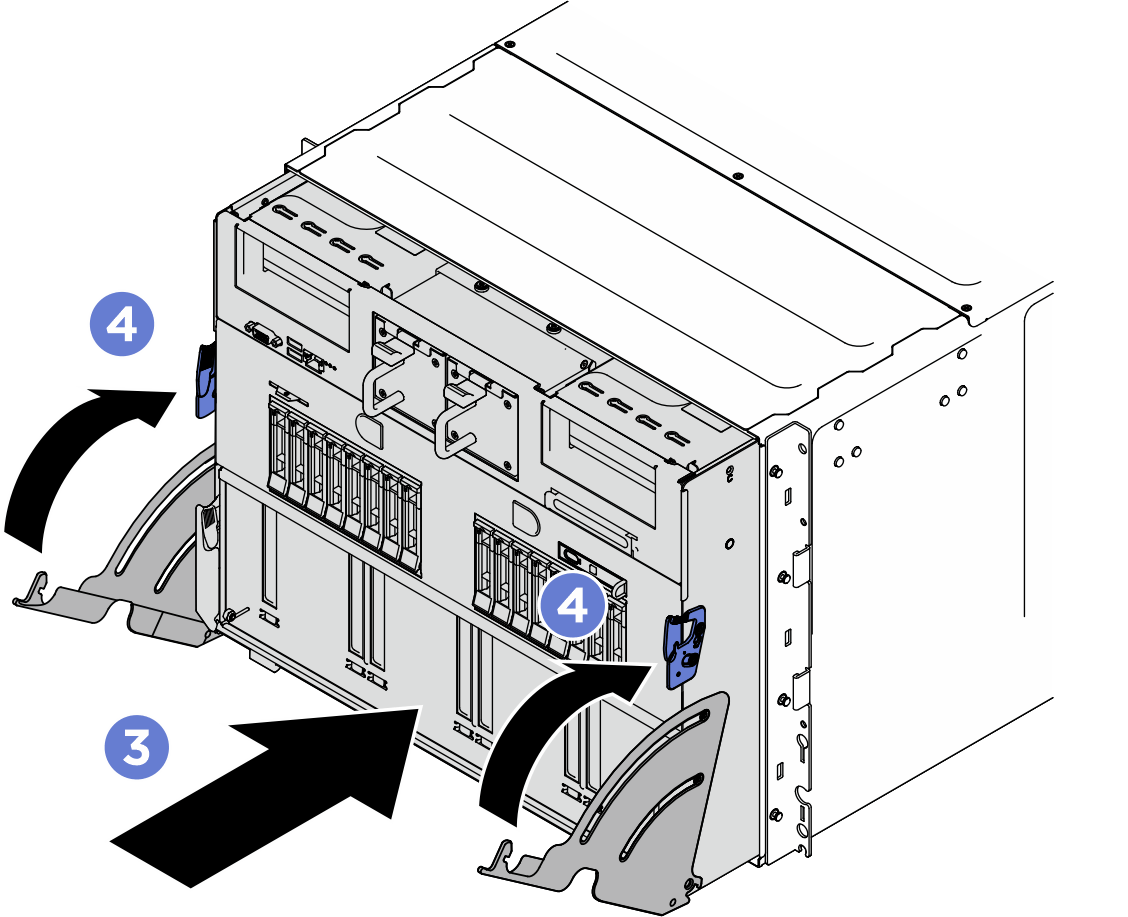

    รูปที่ 2. การติดตั้งชัตเทิลระบบ
    System shuttle installation

    System shuttle installation
  3. เชื่อมต่อสายไฟและสายที่คุณถอดออกกลับเข้าที่
  4. เปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วงใดๆ ดู เปิดเซิร์ฟเวอร์
  5. อัปเดตเฟิร์มแวร์ XCC/UEFI/LXPM/SCM FPGA ดู อัปเดตเฟิร์มแวร์
  6. กู้คืนการกำหนดค่าเซิร์ฟเวอร์ ดู กู้คืนการกำหนดค่าเซิร์ฟเวอร์
  7. ติดตั้งคีย์ FoD อีกครั้ง
  8. หรือเปิดใช้งานการบูตที่ปลอดภัย ดู เปิดใช้งานการบูตที่ปลอดภัยของ UEFI
